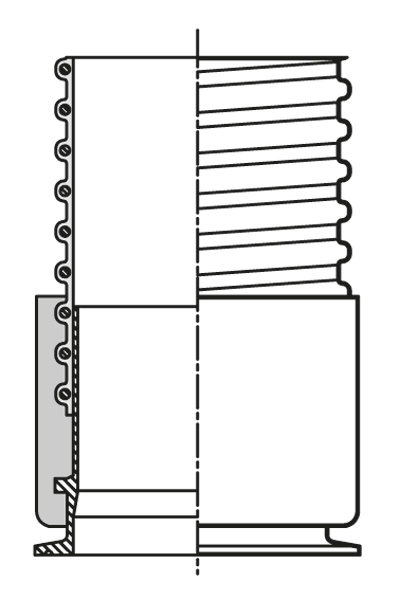

CONNECT TRI-CLAMP FITTING 245

Króciec TRI-Clamp w oparciu o normy DIN 32676 oraz ISO 2852.

ZAKRES TEMPERATUR

-40°C do 90°C

ZASTOSOWANIA

Przemysł spożywczy, przemysł farmaceutyczny (wymogi Amerykańskiej Agencji ds. Żywności i Leków FDA, dyrektywa UE): artykuły spożywcze, farmaceutyki

KONSTRUKCJA, MATERIAŁ

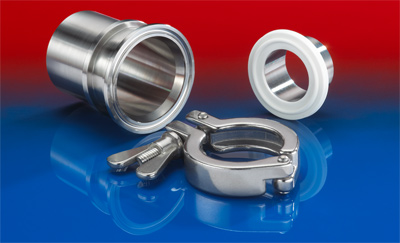

ścianki: specjalny poliuretan eterowy premium (Pre PUR®); armatura: stal szlachetna 1.4404 (z próbą stali) = AISI 316L odpowiednie akcesoria składające się z: uszczelki (z białego silikonu, FDA), króćca (ze stali szlachetnej 1.4404, z próbą stali), opaski (ze stali szlachetnej)

DO MONTAŻU Z WĘŻAMI

AIRDUC 351+355+356 MHF,
AIRDUC INOX 351+355 MHF,
AIRDUC INOX 351+355 MHF-AS.

WŁAŚCIWOŚCI

z optymalizacją parametrów technicznych przepływu
szczelny dla gazów i cieczy
nierdzewna
dostosowany do przepisów dyrektywy RoHS

ŚRED. ZNAMIONOWA mm	ŚREDNICA ZNAMIONOWA w calach	ZEWN. Ø KOŁNIERZA mm	Ø WEWN. D1 mm	MASA kg / szt.	ODPOWIEDNI DO WEWN. Ø WĘŻA mm	NR ZAM.
Króciec TRI-CLAMP DIN 32676; stal nierdzewna 1.4404 = AISI 316L;
25	-	50,5	26,0	0,090	ø 25	245-0025-2914
32	-	50,5	32,0	0,090	ø 32	245-0032-2914
40	-	50,5	38,0	0,080	ø 40	245-0040-2914
50	-	64,0	50,0	0,160	ø 50	245-0050-2914
65	-	91,0	66,0	0,180	ø 65	245-0065-2914
80	-	106,0	81,0	0,380	ø 80	245-0080-2914
100	-	119,0	100,0	0,420	ø 100	245-0100-2914
Króciec TRI-Clamp ISO 2852; stal nierdzewna 1.4404 = AISI 316L;
-	1"	50,5	22,6	0,090	ø 25	245-0025-2923
-	1 1/2"	50,5	37,6	0,110	ø 40	245-0040-2923
-	2"	64,0	48,6	0,160	ø 50	245-0050-2923
-	2 1/2"	77,5	60,3	0,170	ø 65	245-0065-2923
-	3"	91,0	72,9	0,350	ø 75	245-0075-2923
-	4"	119,0	97,6	0,420	ø 100	245-0100-2923
Króciec do przyspawania DIN 32676
25	-	50,5	26,0	-	ø 25	245-0025-8913
32	-	50,5	32,0	-	ø 32	245-0032-8913
40	-	50,5	38,0	-	ø 40	245-0040-8913
50	-	64,0	50,0	-	ø 50	245-0050-8913
65	-	91,0	66,0	-	ø 65	245-0065-8913
80	-	106,0	81,0	-	ø 80	245-0080-8913
100	-	119,0	100,0	-	ø 100	245-0100-8913
Króciec do przyspawania ISO 2852
-	1"	50,5	22,6	-	ø 25	245-0025-8917
-	1 1/2"	50,5	37,6	-	ø 40	245-0040-8917
-	2"	64,0	48,6	-	ø 50	245-0050-8917
-	2 1/2"	77,5	60,3	-	ø 65	245-0065-8917
-	3"	91,0	72,9	-	ø 80	245-0075-8917
-	4"	119,0	97,6	-	ø 100	245-0100-8917
Opaska zaciskowa; stal szlachetna
25 / 32 / 38 / 40	1"	50,5	-	-	-	245-0025-8914
50	2"	64,0	-	-	-	245-0050-8914
-	2 1/2"	77,5	-	-	-	245-0055-8914
65	3"	91,0	-	-	-	245-0065-8914
80	-	106,0	-	-	-	245-0080-8914
100	4"	119,0	-	-	-	245-0100-8914
Uszczelka DIN 32676; biały silikon
25	-	50,5	26,0	-	ø 25	245-0025-8912
32	-	50,5	32,0	-	ø 32	245-0032-8912
40	-	50,5	38,0	-	ø 40	245-0040-8912
50	-	64,0	50,0	-	ø 50	245-0050-8912
65	-	91,0	66,0	-	ø 65	245-0065-8912
80	-	106,0	81,0	-	ø 80	245-0080-8912
100	-	119,0	100,0	-	ø 100	245-0100-8912
Uszczelka ISO 2852; biały silikon
-	1"	50,5	22,6	-	ø 25	245-0025-8916
-	1 1/2"	50,5	37,6	-	ø 40	245-0040-8916
-	2"	64,0	48,6	-	ø 50	245-0050-8916
-	2 1/2"	77,5	60,3	-	ø 65	245-0065-8916
-	3"	91,0	72,9	-	ø 75	245-0075-8916
-	4"	119,0	97,6	-	ø 100	245-0100-8916
