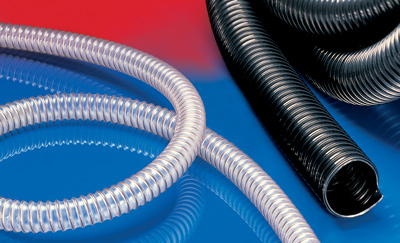

AIRDUC HT-PUR 355

Wąż wyciągowo-przesyłowy do wysokich temperatur; ciężki, wewnątrz gładki,

HT-PUR do 150°C.

ZAKRES TEMPERATUR

-40°C do 125°C

ZASTOSOWANIA

Przemysł tworzyw sztucznych, przesył granulatów oraz proszków: urządzenia do przesyłu granulatów, transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, transportery pneumatyczne, systemu dozujące, napełnianie worków typu big-bag, opróżnianie worków typu big-bag, szatkownice i niszczarki, młyny, ekstrudery, wtryskarki
Urządzenia do produkcji folii metodą rozdmuchu, powietrze chłodzące przy narzędziach ekstruzyjnych
Maszyny drukarskie, zasilanie powietrzem: szafy układów zasilania powietrzem, maszyny do druku offsetowego
Przemysł tekstylny, odciąg oparów: żelazka parowe, automaty do prasowania, prasy do prasowania
Węże przesyłowe do surowców w postaci proszków, granulatów, piasku, kwarcu, żwiru, stłuczki szklanej oraz wiórów
Sprężarki / kompresory, sprężarki bocznokanałowe, pompy podciśnieniowe, pompy ciśnieniowe, pompy

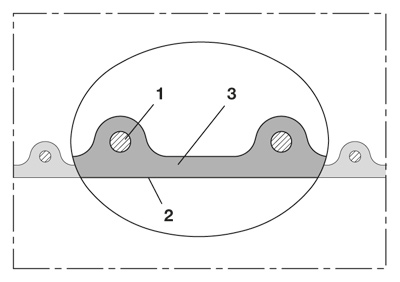

KONSTRUKCJA, MATERIAŁ

AIRDUC® wąż profilowy

drut ze stali sprężynowej zatopiony na stałe w ściance
profil z optymalizacją przepływu
grubość ścianki ok. 1,5 mm

WŁAŚCIWOŚCI

bardzo dobra żaroodporność (lepsza niż elastomeru termoplastycznego TPE i Neoprenu)
ciężkie wykonanie
bardzo odporny na ścieranie (odporność na ścieranie ok. 2,5-5 lepsza niż większości materiałów gumowych i 3-4 lepsza niż większości miękkich PVC
wewnątrz gładki
z optymalizacją parametrów technicznych przepływu
elastyczny przy niewielkiej wadze
podwyższona wytrzymałość na ciśnienie i podciśnienie
wysoka wytrzymałość na rozciąganie i rozrywanie
dobra odporność na oleje, benzynę oraz chemikalia
dobra odporność na promienie UV i ozon
najmniejsze promienie zgięcia
odporny na zaginanie
bez zmiękczaczy i halogenów
szczelny dla gazów i cieczy
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
kolor czarny
- / 20	27	4,305	1,000	21,0	0,230	-	10 15	355-0020-1015
1 / 25	32	3,840	1,000	24,5	0,280	-	10 15	355-0025-1015
- / 30	40	3,625	0,980	31,0	0,420	-	10 15	355-0030-1015
1,25 / 32	42	3,425	0,970	32,0	0,440	10	15	355-0032-1015
1,36 / 35	45	3,330	0,970	34,0	0,480	-	10 15	355-0035-1015
1,5 / 38	48	3,235	0,950	36,0	0,520	10	15	355-0038-1015
- / 40	50	3,210	0,950	38,0	0,540	10	15	355-0040-1015
2 / 50	60	2,575	0,930	44,0	0,660	10	15	355-0050-1015
- / 55	65	2,250	0,880	37,5	0,720	-	10 15	355-0055-1015
2,36 / 60	70	2,165	0,810	51,0	0,780	10	15	355-0060-1015
2,5 / 65	75	2,005	0,750	53,5	0,840	10	15	355-0065-1015
- / 70	81	1,870	0,670	77,0	0,980	10	15	355-0070-1015
3 / 75	86	1,745	0,615	80,5	1,050	10	15	355-0075-1015
- / 80	91	1,635	0,560	85,0	1,110	10	15	355-0080-1015
3,5 / 89-90	101	1,365	0,425	94,0	1,250	-	10 15	355-0090-1015
4 / 100	111	1,315	0,390	103,0	1,490	10	15	355-0100-1015
- / 110	121	1,195	0,360	112,0	1,630	-	10 15	355-0110-1015
4,5 / 114-115	126	1,145	0,335	116,5	1,680	-	10 15	355-0115-1015
4,72 / 120	131	1,105	0,315	121,0	1,770	-	10 15	355-0120-1015
5 / 125	136	1,060	0,295	124,5	1,840	10	15	355-0125-1015
- / 130	141	1,015	0,270	129,0	1,910	-	10 15	355-0130-1015
5,5 / 140	151	0,945	0,240	138,0	2,030	-	10 15	355-0140-1015
6 / 150	161	0,880	0,200	147,0	2,410	10	15	355-0150-1015
6,3 / 160	171	0,785	0,185	154,0	2,560	-	10 15	355-0160-1015
- / 170	181	0,740	0,170	158,0	2,720	-	10 15	355-0170-1015
- / 175	186	0,720	0,155	161,0	2,740	-	10 15	355-0175-1015
7 / 178-180	191	0,735	0,150	173,0	2,870	-	10 15	355-0180-1015
8 / 200	213	0,660	0,135	194,0	3,120	10	15	355-0200-1015
- / 225	238	0,590	0,110	216,5	3,500	-	10 15	355-0225-1015
9 / 228-229	241	0,560	0,100	225,0	3,620	-	10 15	355-0228-1015
- / 250	263	0,535	0,085	238,0	3,880	-	10 15	355-0250-1015
10 / 254	267	0,510	0,082	242,0	3,950	-	10 15	355-0254-1015
- / 275	288	0,485	0,080	260,5	4,260	-	10	355-0275-1015
11 / 280	293	0,450	0,075	265,0	4,330	-	10	355-0280-1015
- / 300	313	0,440	0,070	282,0	5,160	-	10	355-0300-1015
12 / 305	318	0,415	0,068	287,0	5,245	-	10	355-0305-1015
- / 315	328	0,405	0,065	295,5	5,410	-	10	355-0315-1015
- / 325	338	0,405	0,065	304,5	5,580	-	10	355-0325-1015
13 / 330	343	0,390	0,060	309,0	5,670	-	10	355-0330-1015
- / 350	363	0,380	0,055	326,0	6,000	-	10	355-0350-1015
14 / 356	369	0,360	0,055	341,5	6,150	-	10	355-0356-1015
- / 375	388	0,340	0,050	350,5	6,420	-	10	355-0375-1015
- / 400	413	0,335	0,045	370,0	8,020	-	10	355-0400-1015
16 / 405-406	419	0,315	0,040	376,0	8,150	-	10	355-0406-1015
- / 450	463	0,295	0,035	414,0	9,000	-	10	355-0450-1015
18 / 457	470	0,275	0,035	421,0	9,200	-	10	355-0457-1015
- / 500	514	0,270	0,030	460,0	10,000	-	10	355-0500-1015
20 / 508	522	0,250	0,030	469,0	10,250	-	10	355-0508-1015
kolor przezroczysty
1,25 / 32	42	3,425	0,970	32,0	0,440	10	15	355-0032-3040
1,5 / 38	48	3,235	0,950	36,0	0,520	10	15	355-0038-3040
- / 40	50	3,210	0,950	38,0	0,540	10	15	355-0040-3040
2 / 50	60	2,575	0,930	44,0	0,660	10	15	355-0050-3040
- / 55	65	2,250	0,880	37,5	0,720	-	10 15	355-0055-3040
2,36 / 60	70	2,165	0,810	51,0	0,780	10	15	355-0060-3040
2,5 / 65	75	2,005	0,750	53,5	0,840	-	10 15	355-0065-3040
- / 70	81	1,870	0,670	77,0	0,980	10	15	355-0070-3040
3 / 75	86	1,755	0,615	81,0	1,040	-	10 15	355-0075-3040
- / 80	91	1,635	0,560	85,0	1,110	10	15	355-0080-3040
3,5 / 89-90	101	1,475	0,475	94,0	1,300	-	10 15	355-0090-3040
4 / 100	111	1,315	0,390	103,0	1,490	10	15	355-0100-3040
