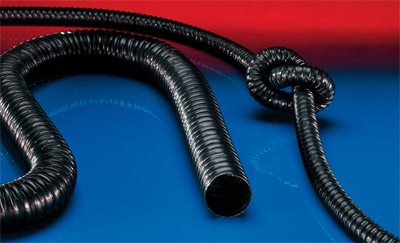

PROTAPE® PE 322 EC

Wąż wyciągowo-nadmuchowy, przewodzący prąd elektryczny; PE < 10³ Ω, superlekki + ściśliwy, o wysokiej odporności chemicznej.

ZAKRES TEMPERATUR

-35°C do 80°C

ZASTOSOWANIA

Ramiona wyciągów
Przemysł chemiczny: odciągi oparów chemicznych, węże wahadła gazowego przy ramionach za i wyładunkowych, wyciągi oparów farbiarskich, wyciąg mgły z rozpylonych farb
Odciągi lub przesył w strefach zagrożenia wybuchem, węże odprowadzające ładunki elektrostatyczne, węże antystatyczne, węże elektrycznie przewodzące

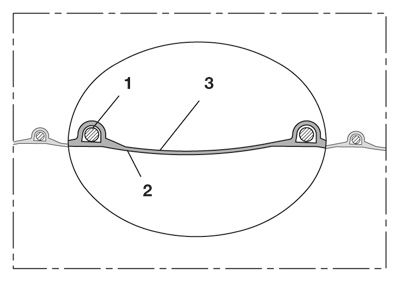

KONSTRUKCJA, MATERIAŁ

opatentowany wąż foliowy PROTAPE®

drut ze stali sprężynowej umieszczony w ściance węża
wytłaczana taśma
ścianki: polietylen (PE) przewodzący prąd elektryczny
grubość ścianki ok. 0,4 mm

WŁAŚCIWOŚCI

zgodnie z TRBS 2153 ścianka przewodząca prąd elektryczny: rezystancja skrośna i powierzchniowa < 10³ Ω, zalecany do przesyłu palnych materiałów sypkich
superlekkie wykonanie
wysokoelastyczny i ściśliwy
dobra odporność na ługi i kwasy
bardzo dobra odporność chemiczna
najmniejsze promienie zgięcia
odporny na zaginanie
bez zmiękczaczy i halogenów
szczelny dla gazów i cieczy
nieduża waga
spełniający wymagania europejskiej dyrektywy ATEX
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
1,5 / 38	45	0,480	0,290	26,0	0,325	-	10	322-0038-1003
- / 40	47	0,460	0,280	27,0	0,300	10	-	322-0040-1003
1,75 / 44-45	53	0,415	0,260	30,0	0,240	-	10	322-0045-1003
2 / 50-51	58	0,370	0,240	33,0	0,180	10	-	322-0050-1003
2,36 / 60	68	0,305	0,190	38,0	0,210	10	-	322-0060-1003
2,5 / 63-65	73	0,285	0,170	40,5	0,230	-	10	322-0065-1003
- / 70	78	0,260	0,140	43,0	0,250	-	10	322-0070-1003
3 / 75-76	83	0,250	0,130	45,5	0,260	10	-	322-0075-1003
- / 80	88	0,230	0,120	48,0	0,290	10	-	322-0080-1003
3,5 / 89-90	98	0,200	0,100	53,0	0,310	10	-	322-0090-1003
4 / 100-102	108	0,185	0,080	58,0	0,370	10	-	322-0100-1003
- / 110	118	0,170	0,075	63,0	0,400	10	-	322-0110-1003
4,5 / 114-115	123	0,160	0,070	65,5	0,410	-	10	322-0115-1003
4,72 / 120	128	0,155	0,070	68,0	0,440	-	10	322-0120-1003
5 / 125-127	133	0,150	0,055	70,5	0,470	10	-	322-0125-1003
- / 130	138	0,145	0,055	73,0	0,490	-	10	322-0130-1003
5,5 / 140	148	0,135	0,050	78,0	0,520	10	-	322-0140-1003
6 / 150-152	158	0,125	0,050	83,0	0,550	10	-	322-0150-1003
6,3 / 160	168	0,115	0,045	88,0	0,580	10	-	322-0160-1003
6,5 / 165	173	0,110	0,045	90,5	0,595	-	10	322-0165-1003
- / 170	178	0,105	0,045	93,0	0,610	-	10	322-0170-1003
- / 175	183	0,110	0,040	95,5	0,630	-	10	322-0175-1003
7 / 178-180	188	0,105	0,035	98,0	0,670	-	10	322-0180-1003
8 / 200-203	208	0,090	0,035	108,0	0,730	10	-	322-0200-1003
- / 225	233	0,085	0,025	120,5	0,880	-	10	322-0225-1003
9 / 228-229	236	0,085	0,025	122,0	0,895	-	10	322-0228-1003
- / 250	258	0,075	0,015	133,0	0,990	10	-	322-0250-1003
10 / 254	262	0,075	0,015	135,0	1,025	-	10	322-0254-1003
- / 275	283	0,070	0,015	145,5	1,200	-	10	322-0275-1003
11 / 280	288	0,065	0,015	148,0	1,240	-	10	322-0280-1003
- / 300	309	0,060	0,010	159,0	1,250	10	-	322-0300-1003
12 / 305	315	0,060	0,010	162,0	1,255	-	10	322-0305-1003
