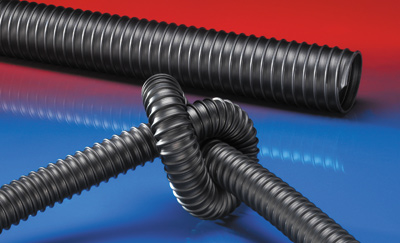

AIRDUC® PE 362 EC

Wąż wyciągowo-przesyłowy, przewodzący prąd elektryczny; PE < 10³ Ω, średniociężki, wewnątrz gładki, o wysokiej odporności chemicznej.

ZAKRES TEMPERATUR

-35°C do 80°C

ZASTOSOWANIA

Przemysł chemiczny: odciągi oparów chemicznych, węże wahadła gazowego przy ramionach za i wyładunkowych, wyciągi oparów farbiarskich, wyciąg mgły z rozpylonych farb
Odciągi lub przesył w strefach zagrożenia wybuchem, węże odprowadzające ładunki elektrostatyczne, węże antystatyczne, węże elektrycznie przewodzące

KONSTRUKCJA, MATERIAŁ

AIRDUC® wąż profilowy

drut ze stali sprężynowej zatopiony w ściance
profil z optymalizacją przepływu
ścianki: polietylen (PE) przewodzący prąd elektryczny
grubość ścianki ok. 0,8 mm

WŁAŚCIWOŚCI

zgodnie z TRBS 2153 ścianka przewodząca prąd elektryczny: rezystancja skrośna i powierzchniowa < 10³ Ω, zalecany do przesyłu palnych materiałów sypkich
średniociężkie wykonanie
wewnątrz gładki
z optymalizacją parametrów technicznych przepływu
elastyczny
dobra odporność na ługi i kwasy
bardzo dobra odporność chemiczna
najmniejsze promienie zgięcia
odporny na zaginanie
bez zmiękczaczy i halogenów
szczelny dla gazów i cieczy
spełniający wymagania europejskiej dyrektywy ATEX
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
- / 30	37	0,830	0,520	22,0	0,210	-	10	362-0030-1003
1,25 / 32	39	0,780	0,505	23,0	0,220	10	-	362-0032-1003
1,36 / 35	42	0,715	0,495	24,5	0,240	-	10	362-0035-1003
1,5 / 38	45	0,660	0,475	26,0	0,260	10	-	362-0038-1003
- / 40	47	0,630	0,460	27,0	0,270	10	-	362-0040-1003
1,75 / 44-45	52	0,560	0,430	29,5	0,300	-	10	362-0045-1003
2 / 50-51	57	0,505	0,395	32,0	0,330	10	-	362-0050-1003
- / 55	62	0,460	0,350	34,5	0,360	-	10	362-0055-1003
2,36 / 60	67	0,420	0,320	37,0	0,400	10	-	362-0060-1003
2,5 / 63-65	72	0,390	0,275	39,5	0,420	-	10	362-0065-1003
- / 70	79	0,360	0,230	44,0	0,460	10	-	362-0070-1003
3 / 75-76	84	0,335	0,210	46,5	0,500	-	10	362-0075-1003
- / 80	89	0,320	0,200	49,0	0,520	10	-	362-0080-1003
3,5 / 89-90	99	0,280	0,170	54,0	0,590	10	-	362-0090-1003
4 / 100-102	109	0,255	0,135	59,0	0,760	10	-	362-0100-1003
- / 110	119	0,230	0,120	64,0	0,840	-	10	362-0110-1003
4,5 / 114-115	124	0,220	0,115	66,5	0,870	-	10	362-0115-1003
4,72 / 120	129	0,215	0,115	69,0	0,910	-	10	362-0120-1003
5 / 125-127	134	0,205	0,090	71,5	0,940	10	-	362-0125-1003
- / 130	139	0,195	0,090	74,0	0,990	-	10	362-0130-1003
5,5 / 140	149	0,185	0,090	79,0	1,060	10	-	362-0140-1003
6 / 150-152	159	0,170	0,090	84,0	1,130	10	-	362-0150-1003
6,3 / 160	169	0,155	0,075	89,0	1,210	10	-	362-0160-1003
6,5 / 165	174	0,150	0,070	91,5	1,250	-	10	362-0165-1003
- / 170	179	0,150	0,065	94,0	1,300	-	10	362-0170-1003
- / 175	184	0,145	0,060	96,5	1,310	-	10	362-0175-1003
7 / 178-180	189	0,140	0,060	99,0	1,360	-	10	362-0180-1003
8 / 200-203	210	0,130	0,060	110,0	1,510	10	-	362-0200-1003
- / 225	235	0,115	0,040	122,5	1,690	-	10	362-0225-1003
9 / 228-229	238	0,115	0,040	124	1,700	-	10	362-0228-1003
- / 250	260	0,100	0,025	135,0	1,880	10	-	362-0250-1003
10 / 254	264	0,100	0,025	137,0	1,900	-	10	362-0254-1003
- / 275	285	0,095	0,020	147,5	2,070	-	10	362-0275-1003
11 / 280	290	0,090	0,020	150,0	2,100	10	-	362-0280-1003
- / 300	310	0,085	0,020	160,0	2,260	10	-	362-0300-1003
12 / 305	315	0,085	0,020	162,5	2,300	-	10	362-0305-1003
