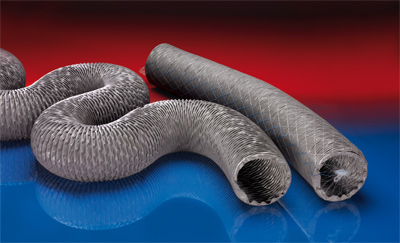

PROTAPE® HT-PVC 371

Wąż wyciągowo-nadmuchowy; super lekki, bardzo elastyczny + ściśliwy 6:1, w oplocie, HT-PVC do + 120°C.

ZAKRES TEMPERATUR

-10°C do 110°C
krótkotrwale do 120°C

ZASTOSOWANIA

Odciąg spalin spawalniczych
Ramiona wyciągów
Przemysł budowlany: wentylacja tuneli
Ogrzewanie namiotów, ogrzewanie hal wyjść na lotnisku, ogrzewaniu placów budów
Systemy grzewcze: doprowadzenie świeżego powietrza

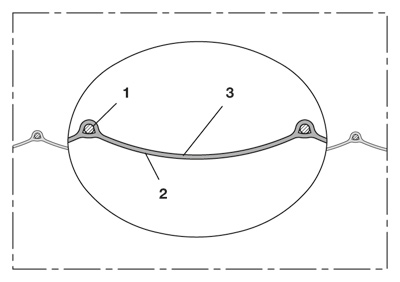

KONSTRUKCJA, MATERIAŁ

PROTAPE® wąż foliowy

drut ze stali sprężynowej umieszczony w ściance węża
taśma wzmocniona oplotem z tkaniny
ścianki: tkanina szklana powleczona PVC
grubość ścianki ok. 0,25 mm

WŁAŚCIWOŚCI

doskonała efektywność kosztowa (z zasady spakowane ściśliwie i owinięte folią, niskie koszty i ryzyko transportu, minimalna objętość składowania)
lekkie wykonanie
wysokoelastyczny i ściśliwy 6:1
wzmocniony oplotem z tkaniny
dobra odporność na ługi i kwasy
dobra odporność chemiczna
dobra odporność na promienie UV i ozon
najmniejsze promienie zgięcia
trudno zapalny wg NF P 92-503 M1
dostosowany do przepisów dyrektywy RoHS
zgodnie z TRBS 2153 (dawniej BGR132) do odprowadzenia ładunku elektrostatycznego przy uziemieniu spirali, zalecane w wielu zastosowaniach z wyjątkiem palnych materiałów sypkich

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
1,5 / 38	41	0,250	0,150	22,0	0,095	-	7,5 15	371-0038-1015
- / 40	43	0,250	0,150	23,0	0,100	-	7,5 15	371-0040-1015
2 / 50-51	54	0,240	0,145	28,5	0,120	7,5	15	371-0051-1015
2,36 / 60	63	0,195	0,115	33,0	0,140	-	7,5 15	371-0060-1015
2,5 / 63-65	68	0,185	0,105	35,5	0,155	-	7,5 15	371-0065-1015
3 / 75-76	79	0,160	0,080	41,0	0,180	7,5	15	371-0076-1015
- / 80	83	0,150	0,070	43,0	0,190	7,5	15	371-0080-1015
3,5 / 89-90	93	0,140	0,060	48,0	0,200	7,5	15	371-0090-1015
4 / 100-102	105	0,120	0,050	54,0	0,240	7,5	15	371-0102-1015
- / 110	113	0,110	0,045	58,0	0,270	7,5	15	371-0110-1015
4,5 / 114-115	118	0,105	0,040	60,5	0,285	-	7,5 15	371-0115-1015
5 / 125-127	130	0,100	0,035	66,5	0,320	7,5	15	371-0127-1015
5,5 / 140	143	0,090	0,035	73,0	0,350	7,5	15	371-0140-1015
6 / 150-152	155	0,080	0,035	79,0	0,370	7,5	15	371-0152-1015
6,3 / 160	163	0,075	0,025	83,0	0,440	7,5	15	371-0160-1015
6,5 / 165	168	0,075	0,025	85,5	0,465	-	7,5 15	371-0165-1015
7 / 178-180	183	0,070	0,020	93,0	0,540	7,5	15	371-0180-1015
8 / 200-203	206	0,060	0,020	104,5	0,600	7,5	15	371-0203-1015
- / 225	229	0,050	0,010	116,5	0,685	-	7,5 15	371-0225-1015
9 / 228-229	232	0,050	0,010	118,0	0,695	-	7,5 15	371-0228-1015
- / 250	254	0,050	0,010	129,0	0,775	-	7,5 15	371-0250-1015
10 / 254	258	0,050	0,010	131,0	0,790	7,5	15	371-0254-1015
- / 300	304	0,040	0,005	154,0	0,935	-	7,5 15	371-0300-1015
12 / 305	309	0,040	0,005	156,5	0,950	7,5	15	371-0305-1015
- / 350	354	0,035	0,005	179,0	1,090	-	7,5	371-0350-1015
14 / 356	360	0,035	0,005	182,0	1,110	-	7,5	371-0356-1015
- / 400	404	0,030	0,005	204,0	1,260	-	7,5	371-0400-1015
16 / 405-406	410	0,030	0,005	207,0	1,280	-	7,5	371-0406-1015
- / 500	506	0,020	0,002	256,0	1,540	-	7,5	371-0500-1015
20 / 508	514	0,020	0,002	260,0	1,560	-	7,5	371-0508-1015
