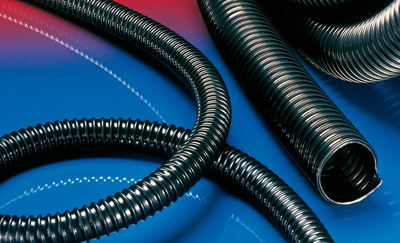

AIRDUC PUR 355 EC

Przewodzący wąż poliuretanowy, ciężki

ZAKRES TEMPERATUR

-40°C do 90°C

ZASTOSOWANIA

elastyczny wąż do przesyłu ciernych proszków, materiałów stałych, granulatów i do gazów
odkurzacze przemysłowe, odkurzacze
strefy zagrożone wybuchem
kopalnie, budowa tuneli, wentylacja, wydobywanie gazu metanowego
węże przesyłowe do surowców w postaci proszków, granulatów, piasku, kwarcu, żwiru, stłuczki szklanej oraz wiórów

KONSTRUKCJA, MATERIAŁ

AIRDUC® wąż profilowy

drut ze stali sprężynowej zatopiony na stałe w ściance
ścianka: poliuretan estrowy premium (Pre-PUR®) przewodzący prąd elektryczny
grubość ścianki ok. 1,4 - 1,5 mm

WŁAŚCIWOŚCI

ciężkie wykonanie
bardzo odporny na ścieranie
podwyższona wytrzymałość na ciśnienie i podciśnienie
dobra odporność na oleje, benzynę oraz chemikalia
bardzo elastyczny przy niskich temperaturach
ścianki permanentnie antystatyczne: rezystancja skrośna i powierzchniowa <10³ Ω
zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (streaf 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy)
zgodny z DIN 26057 Typ 3
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
1 / 25	32	3,105	0,930	20	0,280	10	15	355-0025-1003
- / 30	40	2,935	0,910	25	0,470	-	10 15	355-0030-1003
1,25 / 32	42	2,770	0,905	26	0,470	10	15	355-0032-1003
1,36 / 35	45	2,645	0,900	28	0,510	-	10 15	355-0035-1003
1,5 / 38	48	2,620	0,885	29	0,550	10	15	355-0038-1003
- / 40	50	2,595	0,880	30	0,570	10 15	-	355-0040-1003
1,75 / 44-45	55	2,320	0,875	33	0,640	-	10 15	355-0045-1003
2 / 50-51	60	2,085	0,865	35	0,710	10 15	20	355-0050-1003
- / 55	65	1,915	0,820	38	0,770	-	10 15	355-0055-1003
2,36 / 60	70	1,750	0,755	40	0,830	10 15	20	355-0060-1003
2,5 / 63-65	75	1,625	0,700	43	0,890	10	15	355-0065-1003
- / 70	81	1,515	0,625	62	1,010	10 15	-	355-0070-1003
3 / 75-76	86	1,410	0,575	66	1,070	10	15	355-0075-1003
- / 80	91	1,325	0,520	69	1,140	10	15	355-0080-1003
3,5 / 89-90	101	1,105	0,395	76	1,270	10	15	355-0090-1003
4 / 100	111	1,065	0,365	83	1,410	10 15	-	355-0100-1003
- / 110	121	0,970	0,335	90	1,540	10	15	355-0110-1003
4,5 / 114-115	126	0,925	0,310	94	1,610	10	15	355-0115-1003
4,72 / 120	131	0,895	0,290	97	1,670	-	10 15	355-0120-1003
5 / 125-127	136	0,860	0,275	101	1,740	10	15	355-0125-1003
- / 130	141	0,820	0,250	104	1,860	-	10 15	355-0130-1003
5,5 / 140	151	0,765	0,225	111	1,940	-	10 15	355-0140-1003
6 / 150-152	161	0,715	0,185	118	2,290	10	15	355-0150-1003
6,3 / 160	171	0,665	0,170	125	2,400	-	10	355-0160-1003
6,5 / 165	176	0,650	0,165	129	2,460	-	10	355-0165-1003
- / 170	181	0,630	0,155	132	2,520	-	10	355-0170-1003
- / 175	186	0,610	0,145	136	2,580	-	10	355-0175-1003
7 / 178-180	191	0,595	0,140	139	2,650	-	10	355-0180-1003
8 / 200	212	0,540	0,125	155	2,850	10	-	355-0200-1003
- / 225	238	0,475	0,105	174	3,100	-	10	355-0225-1003
9 / 228-229	241	0,470	0,100	176	3,150	-	10	355-0228-1003
- / 250	263	0,435	0,080	191	3,500	-	10	355-0250-1003
10 / 254	267	0,430	0,080	194	3,555	-	10	355-0254-1003
- / 275	288	0,390	0,075	209	3,840	-	10	355-0275-1003
11 / 280	293	0,385	0,070	212	3,950	-	10	355-0280-1003
- / 300	313	0,355	0,065	226	4,320	-	10	355-0300-1003
12 / 305	318	0,350	0,065	230	4,425	-	10	355-0305-1003
- / 315	328	0,345	0,060	237	4,640	10	-	355-0315-1003
- / 325	338	0,325	0,060	244	5,000	-	10	355-0325-1003
13 / 330	343	0,320	0,060	247	5,080	-	10	355-0330-1003
- / 350	363	0,305	0,050	261	5,410	-	10	355-0350-1003
14 / 356	369	0,300	0,050	265	5,635	-	10	355-0356-1003
- / 400	413	0,270	0,045	296	7,270	-	10	355-0400-1003
16 / 405-406	419	0,265	0,045	300	7,390	-	10	355-0406-1003
- / 450	463	0,240	0,030	331	8,250	-	10	355-0450-1003
18 / 457	470	0,235	0,030	336	8,425	-	10	355-0457-1003
- / 500	514	0,215	0,025	367	9,500	-	10	355-0500-1003
20 / 508	522	0,210	0,025	373	9,700	-	10	355-0508-1003
