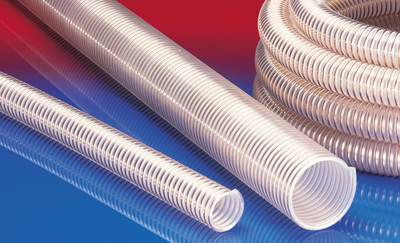

AIRDUC PUR 356 AS

Antystatyczny wąż poliuretanowy, superciężki, odporny na mikroby

ZAKRES TEMPERATUR

-40°C do 90°C
krótkotrwale do 125°C

WŁAŚCIWOŚCI

superciężkie wykonanie
ekstremalnie odporny na ścieranie dzięki celowemu wzmocnieniu pod drutem i małemu skokowi spirali węża
bardzo wysoka odporność na ciśnienie, podciśnienie i ciśnienie szczytowe
odporny na mikroby
dobra odporność na oleje, benzynę oraz chemikalia
bardzo elastyczny przy niskich temperaturach
ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω
zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (streaf 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy)
zgodny z DIN 26057 Typ 4
dostosowany do przepisów dyrektywy RoHS

KONSTRUKCJA, MATERIAŁ

AIRDUC® wąż profilowy

drut ze stali sprężynowej zatopiony na stałe w ściance
ścianka: permanentnie antystatyczny poliuretan estrowy premium (Pre-PUR®)
grubość ścianki ok. 2,0-2,5 mm
wzmocnienie stref najbardziej narażonych na ścieranie

ZASTOSOWANIA

wąż do przesyłu ekstremalnie ciernych materiałów sypkich, granulatów, kamieni
Przemysł tworzyw sztucznych, przesył granulatów oraz proszków: urządzenia do przesyłu granulatów, transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, transportery pneumatyczne, systemy dozujące, napełnianie worków typu big-bag, opróżnianie worków typu big-bag, szatkownice i niszczarki, młyny, ekstrudery
pojazdy ssące: rozsypywanie żwiru na dachach
pojazdy ssące, pojazdy do zasysu sypkich materiałów, czyszczenie przemysłowe, sprzątanie w elektrowniach
Koparki ssące
strefy zagrożone wybuchem
rolnictwo: pneumatyczne transportery zboża
pompy do betonu: wąż wylotowy
Przemysł budowlany: maszyny wiertnicze
węże przesyłowe do surowców w postaci proszków, granulatów, piasku, kwarcu, żwiru, stłuczki szklanej oraz wiórów
Sprężarki / kompresory, sprężarki bocznokanałowe, pompy podciśnieniowe, pompy ciśnieniowe, pompy
Fabryki papieru, przemysł papierniczy, maszyny opakowaniowe: odciągi pasków brzegowych od opakowań
Obróbka powierzchni, przesył powrotny materiału w urządzeniach do śrutowania / urządzeniach piaskujących przy kabinach do śrutowania, stoczniach, szlifierki
Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern
Cysterny, pojazdy-cysterny, autocysterny: przesył granulatu drzewnego typu pellets, granulatu z tworzyw sztucznych, proszków z tworzyw sztucznych

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
1,25 / 32	43	5,150	1,000	90	0,680	10 15	-	356-0032-0000
1,5 / 38	49	4,380	1,000	104	0,790	10 15	-	356-0038-0000
- / 40	51	4,170	1,000	109	0,820	10 15	-	356-0040-0000
1,75 / 45	56	3,750	1,000	129	0,910	10	15 20	356-0045-0000
- / 50	61	3,650	1,000	134	1,000	10 15	-	356-0050-0000
2 / 51	62	3,600	1,000	134	1,020	10 15	-	356-0051-0000
- / 55	66	3,420	1,000	151	1,090	10 15	-	356-0055-0000
2,36 / 60	71	3,150	1,000	156	1,180	10 15	-	356-0060-0000
2,5 / 63-65	74	3,000	1,000	163	1,230	10 15	-	356-0063-0000
- / 65	76	2,910	1,000	169	1,270	10	15	356-0065-0000
- / 70	82	2,710	1,000	186	1,370	10	15	356-0070-0000
- / 75	87	2,540	1,000	195	1,460	10 15	-	356-0075-0000
3 / 76	88	2,500	1,000	195	1,470	10 15	-	356-0076-0000
- / 80	92	2,380	1,000	205	1,550	10 15	-	356-0080-0000
3,5 / 89-90	101	2,100	1,000	250	1,700	-	10 15	356-0089-0000
- / 90	103	2,120	1,000	250	2,060	10	15	356-0090-0000
- / 100	113	1,910	1,000	272	2,270	10 15	-	356-0100-0000
4 / 102	115	1,880	1,000	272	2,310	10 15	-	356-0102-0000
- / 110	123	1,740	0,985	300	2,480	10	15	356-0110-0000
4,5 / 115	128	1,670	0,960	317	2,580	10	15	356-0115-0000
4,72 / 120	133	1,600	0,935	330	2,690	10	15	356-0120-0000
- / 125	138	1,540	0,900	336	2,800	10 15	20	356-0125-0000
5 / 127	140	1,510	0,890	336	2,840	10 15	-	356-0127-0000
- / 130	143	1,480	0,865	355	2,900	-	10 15	356-0130-0000
5,5 / 140	153	1,375	0,840	400	3,110	10	15	356-0140-0000
- / 150	163	1,280	0,840	435	3,680	10 15	-	356-0150-0000
6 / 152	165	1,270	0,835	435	3,720	10 15	-	356-0152-0000
6,3 / 160	173	1,210	0,805	470	3,910	10	15	356-0160-0000
6,5 / 165	178	1,175	0,790	550	4,030	-	10 15	356-0165-0000
- / 170	183	1,135	0,780	600	4,150	-	10 15	356-0170-0000
- / 175	188	1,105	0,755	700	4,260	10	15	356-0175-0000
7 / 178	191	1,050	0,750	820	4,640	-	10 15	356-0178-0000
- / 180	193	1,070	0,740	830	4,380	10	15	356-0180-0000
- / 200	214	0,970	0,700	950	5,940	10	15	356-0200-0000
8 / 203	216	0,970	0,680	950	6,020	10	15	356-0203-0000
- / 225	239	0,860	0,600	1175	6,650	10	-	356-0225-0000
9 / 228	242	0,860	0,590	1175	6,740	-	10	356-0228-0000
- / 250	264	0,780	0,410	1300	7,350	2,5 5 10	-	356-0250-0000
10 / 254	278	0,765	0,380	1300	7,470	-	2,5 5 10	356-0254-0000
- / 275	289	0,705	0,275	1453	8,070	-	2,5 5 10	356-0275-0000
11 / 280	294	0,680	0,250	1502	8,210	-	2,5 5 10	356-0280-0000
- / 300	314	0,650	0,215	1575	8,780	2,5 5 10	-	356-0300-0000
12 / 305	319	0,630	0,200	1600	8,930	-	2,5 5 10	356-0305-0000

	AIRDUC® PUR 356 AS
	TRGS727/ ATEX CERTIFICATE
	TRGS727/ ATEX TEST REPORT
