Wentylatory dachowe CTVT/CTVB
Wentylator dachowy przeznaczony do pracy ciągłej w wysokich temperaturach.
-
CTVB/4-180 I CTVB/4-225 -40° ÷ max. 200°C
-
CTHB/4-180 I CTHB/4-225 -40° ÷ max. 200°C
-
pozostałe -40° ÷ +120°C
Seria wentylatorów CTV..., CTH... znajduje zastosowanie w różnorodnych instalacjach wywiewnych wentylacji mechanicznej, na przykład w kuchni, hal przemysłowych, budynków użyteczności publicznej lub systemach wentylacji przeciwpożarowej - odporność na temperaturę 400°C/2h (atesty LGAI i CTICM 22019280, 02A426 i 02A438).
Materiał
Wirnik z blachy galwanizowanej (140-400) lub z blachy stalowej malowanej (450-630) wyważany dynamicznie. Obudowa z blachy aluminiowej, podstawa z blachy stalowej galwanizowanej. Wentylatory (typ 140-400) są przystosowane do regulacji prędkości obrotowej.
Silnik elektryczny
Asynchroniczny, trójfazowy 380-420V, 50Hz lub 220-240V, 50Hz silnik jednofazowy z kondensatorem. Silniki są wykonane zgodnie ze standardem IEC 72 i IEC 34-1. Klasa izolacji F, stopień ochrony IP 55.
Silnik elektryczny
Asynchroniczny, trójfazowy 380-420V, 50Hz lub 220-240V, 50Hz silnik jednofazowy z kondensatorem. Silniki są wykonane zgodnie ze standardem IEC 72 i IEC 34-1. Klasa izolacji F, stopień ochrony IP 55.
Zastosowanie
Wentylacja wywiewna magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, etc. Ze względu na wysoką odporność temperaturową zalecane zwłaszcza jako odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii. Do odciągów pary wodnej i mgły z zanieczyszczeniami tłuszczowymi szczególnie polecane wentylatory z wyrzutem pionowym.
Charakterystyka
Widmo akustyczne oblicza się odejmując współczynniki korekcyjne przedstawione w poniższych tabelach od wartości z tabeli z danymi technicznymi.
 |
Wylot poziomy
|
|
częstotliwość w Hz
|
||||||
|
|
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
|
NA WYLOCIE
|
Qmax
|
2,0
|
7,5
|
11,0
|
11,0
|
9,0
|
6,0
|
0,5
|
|
|
2/3 Qmax
|
–0,5
|
3,5
|
5,5
|
5,5
|
3,5
|
0,5
|
–4,5
|
||
|
1/3 Qmax
|
–2,5
|
1,5
|
3,5
|
3,5
|
1,5
|
–1,5
|
–6,5
|
||
|
NA WLOCIE
|
Qmax
|
5,5
|
9,0
|
11,5
|
11,0
|
10,0
|
7,5
|
3,5
|
|
|
2/3 Qmax
|
2,5
|
5,0
|
6,0
|
4,5
|
1,5
|
–2,5
|
–8,6
|
||
|
1/3 Qmax
|
0,5
|
3,0
|
4,0
|
2,5
|
–0,5
|
–4,5
|
–10,5
|
||
 |
Wylot pionowy
|
|
częstotliwość w Hz
|
||||||
|
|
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
|
NA WYLOCIE
|
Qmax
|
3,0
|
8,0
|
11,5
|
11,5
|
8,0
|
1,5
|
–8,0
|
|
|
2/3 Qmax
|
0,5
|
4,5
|
6,5
|
5,0
|
1,5
|
–3,0
|
–10,0
|
||
|
1/3 Qmax
|
–1,5
|
2,5
|
4,5
|
3,0
|
–0,5
|
–5,0
|
–12,0
|
||
|
NA WLOCIE
|
Qmax
|
4,5
|
9,0
|
10,5
|
8,5
|
6,5
|
5,5
|
3,0
|
|
|
2/3 Qmax
|
3,0
|
5,0
|
6,0
|
4,5
|
1,0
|
–3,0
|
–9,5
|
||
|
1/3 Qmax
|
1,0
|
3,0
|
4,0
|
2,5
|
–1,0
|
–5,0
|
–11,5
|
||
Ciśnienie akustyczne w odległości „d” można obliczyć odejmując od każdego pasma częstotliwości widma akustycznego wartość korekty z poniższej tabeli.
|
ODLEGŁOŚĆ (d)
|
1 m
|
1,5 m
|
4 m
|
6 m
|
10 m
|
15 m
|
20 m
|
30 m
|
|
KOREKTA (dB)
|
11
|
14,5
|
23
|
26
|
31
|
34
|
37
|
40
|

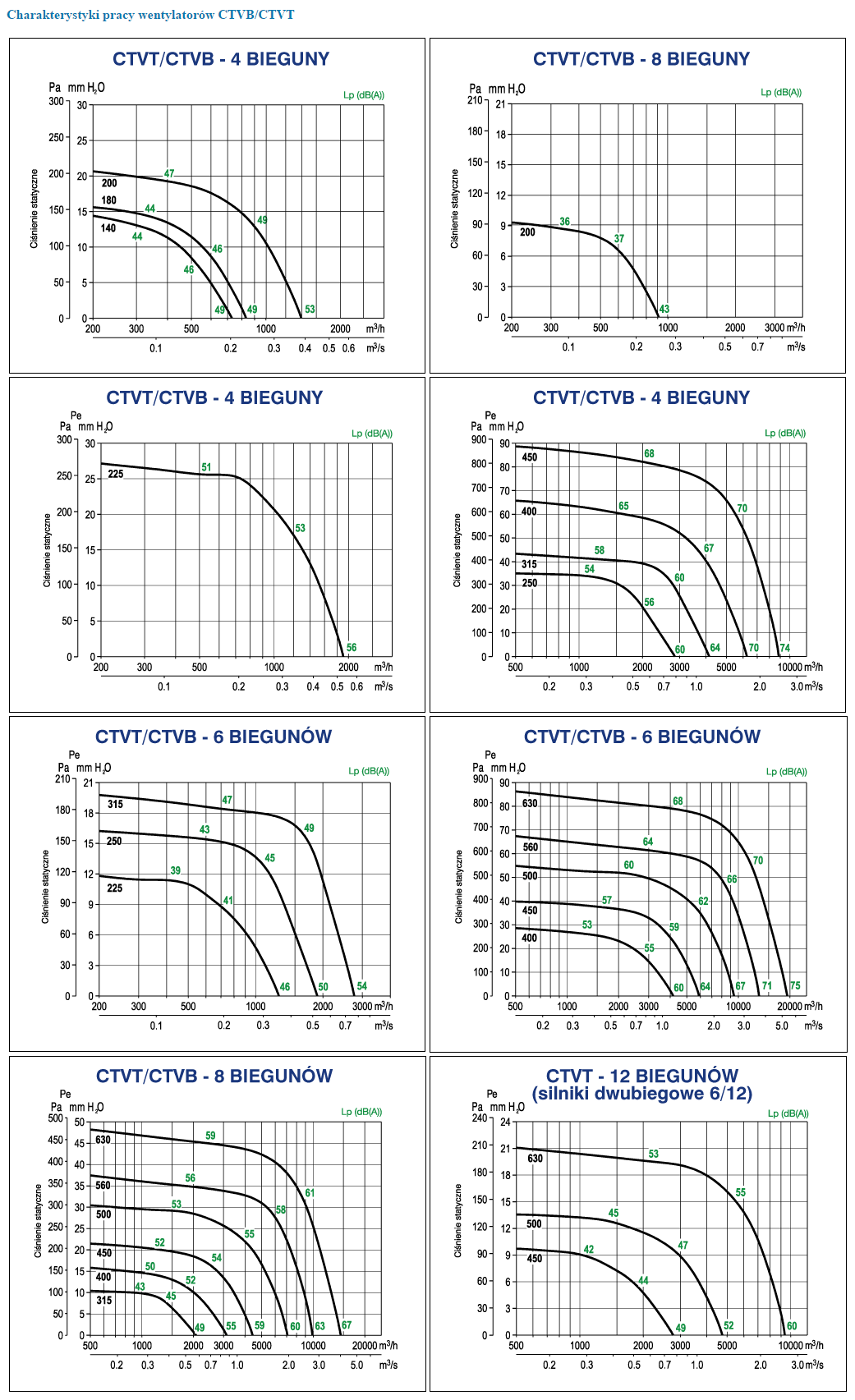

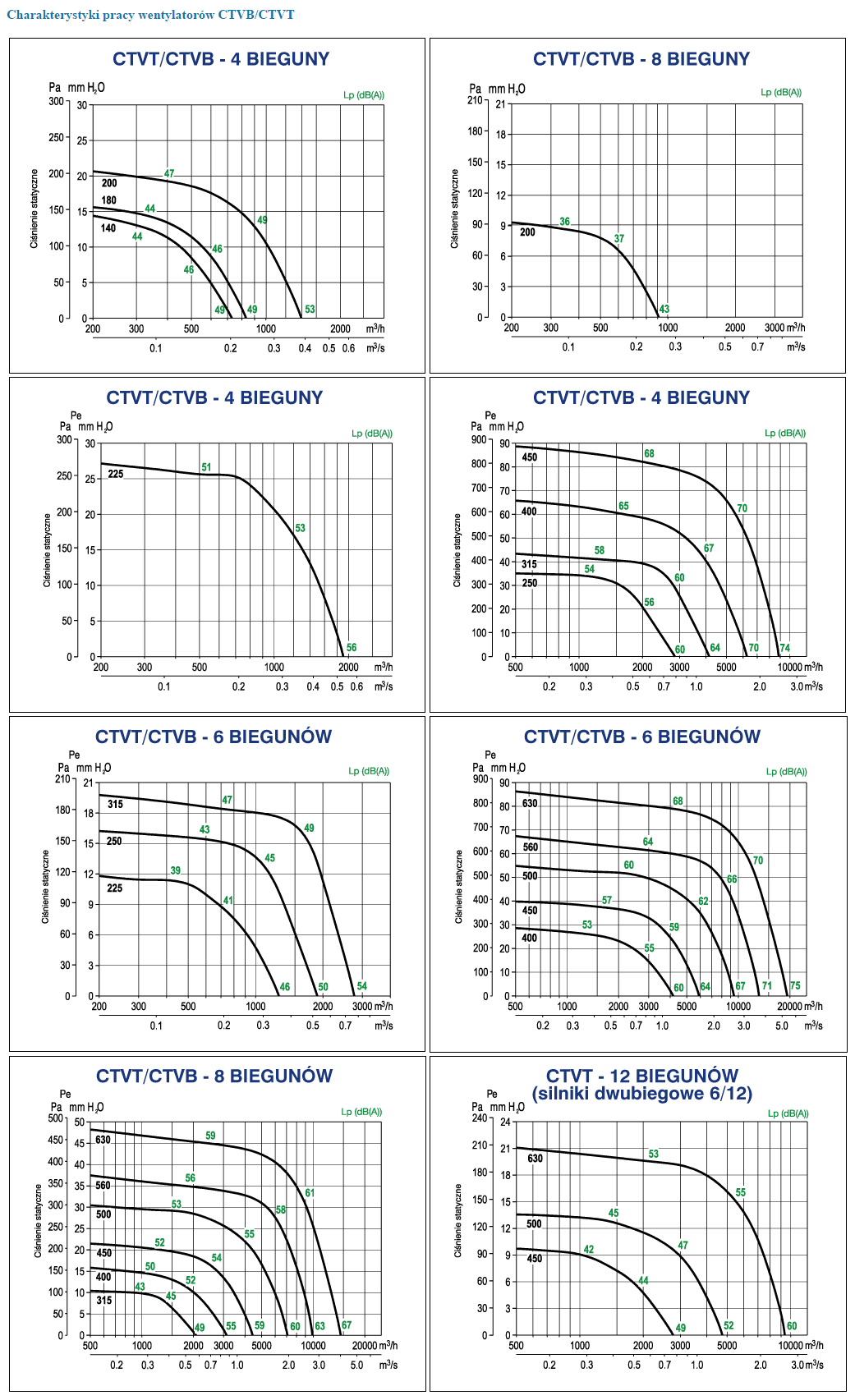

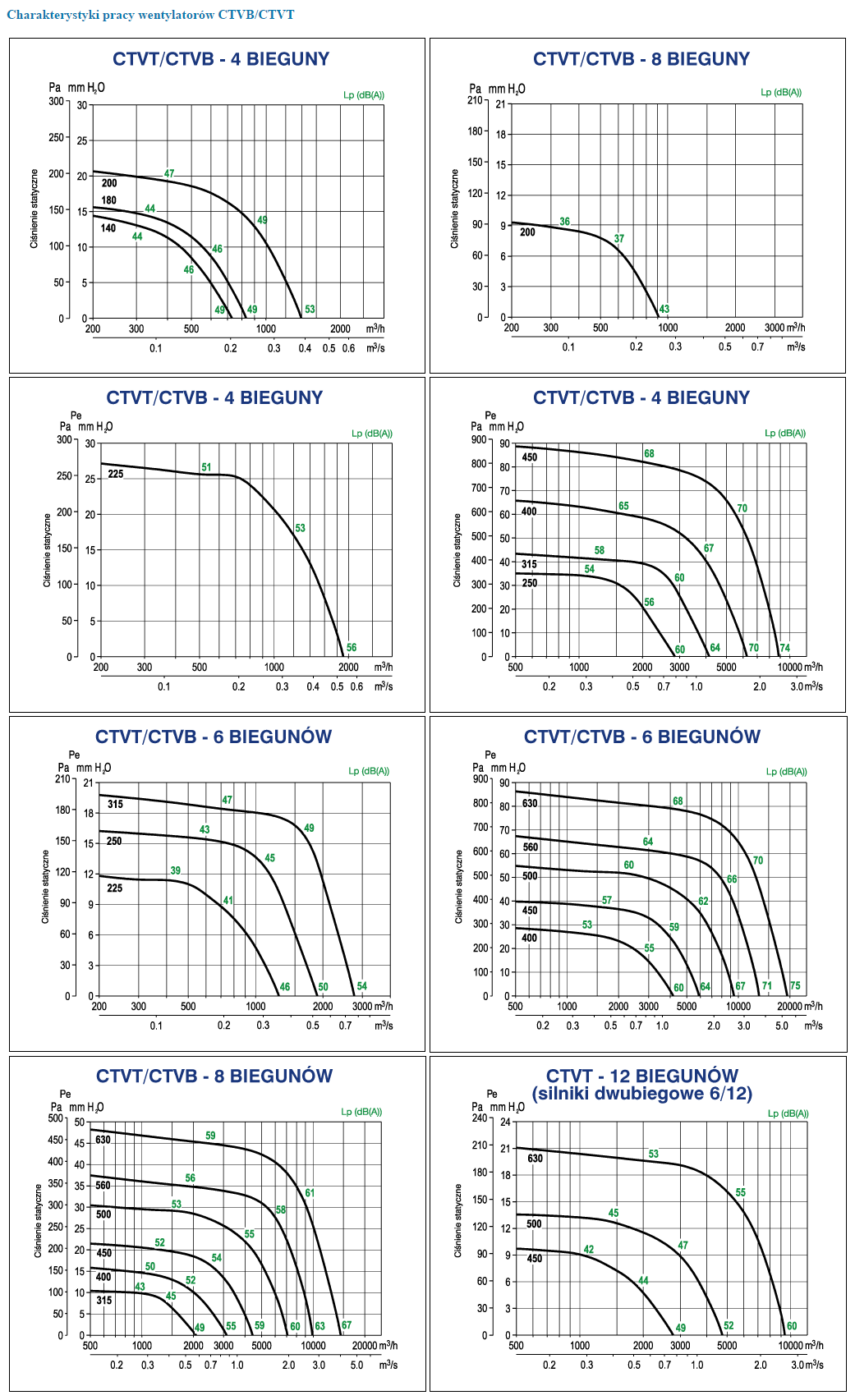

 | Charakterystyki pracy wentylatorów dachowych CTVB/CTVT |

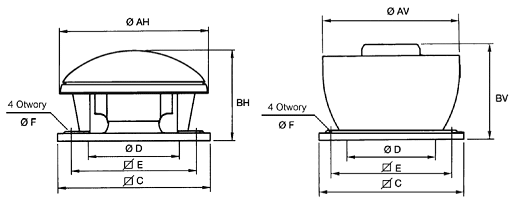

Konstrukcja
|
Typ
|
ØAH
|
ØAV
|
BH
|
BV
|
C
|
ØD*
|
E
|
ØF
|
|
140
|
415
|
421
|
277
|
359
|
300
|
180
|
245
|
10
|
|
180
|
415
|
421
|
292
|
374
|
300
|
180
|
245
|
10
|
|
200
|
561
|
556
|
340
|
404
|
435
|
250
|
330
|
12
|
|
225
|
561
|
556
|
383
|
452
|
435
|
250
|
330
|
12
|
|
250
|
762
|
750
|
425
|
522
|
560
|
355
|
450
|
12
|
|
315
|
762
|
750
|
469
|
564
|
560
|
355
|
450
|
12
|
|
400
|
850
|
850
|
532
|
608
|
630
|
400
|
535
|
12
|
|
450
|
962
|
950
|
713
|
741
|
710
|
500
|
590
|
14
|
|
500
|
1214
|
1216
|
824
|
832
|
905
|
630
|
750
|
14
|
|
560
|
1214
|
1216
|
874
|
832
|
905
|
630
|
750
|
14
|
|
630
|
1336
|
1327
|
1029
|
1053
|
1100
|
710
|
840
|
14
|
* – Nominalna średnica sugerowanego przewodu wentylacyjnego
Dane techniczne
Dane techniczne wentylatorów CTHB/CTHT (wylot poziomy)
|
Typ
|
Prędkość
obrotowa obr./min. |
Max. pobór
mocy W |
Natężenie
prądu max A |
Wydajność
max. m3/h |
Poziom ciśnienia
akustycznego przy 2/3 Qmax.* db(A) |
Masa
kg |
Numer
artykułu |
|
|
Wlot
|
Wylot
|
|||||||
|
JEDNOFAZOWE 230V
|
||||||||
|
SILNIKI CZTEROBIEGUNOWE JEDNOFAZOWE
|
||||||||
|
CTHB/4-140
|
1370
|
60
|
0,32
|
800
|
46
|
52
|
7,5
|
43524010
|
|
CTHB/4-180
|
1330
|
50
|
0,33
|
990
|
46
|
52
|
8,0
|
43524020
|
|
CTHB/4-200
|
1320
|
120
|
0,60
|
1450
|
49
|
55
|
14,2
|
43524030
|
|
CTHB/4-225
|
1350
|
170
|
0,90
|
2100
|
53
|
59
|
17,0
|
43524040
|
|
CTHB/4-250
|
1320
|
280
|
1,40
|
3100
|
57
|
62
|
28,0
|
43524050
|
|
CTHB/4-315
|
1375
|
590
|
2,70
|
4900
|
60
|
66
|
32,0
|
43524060
|
|
CTHB/4-400
|
1380
|
1100
|
5,30
|
7000
|
67
|
73
|
42,5
|
43524070
|
|
SILNIKI SZEŚCIOBIEGUNOWE JEDNOFAZ0WE
|
||||||||
|
CTHB/6-200
|
940
|
80
|
0,40
|
970
|
38
|
45
|
14,2
|
43524110
|
|
CTHB/6-225
|
890
|
90
|
0,40
|
1400
|
42
|
48
|
17,0
|
43524120
|
|
CTHB/6-250
|
940
|
100
|
0,57
|
2000
|
45
|
52
|
28,0
|
43524130
|
|
CTHB/6-315
|
840
|
170
|
0,81
|
3200
|
49
|
55
|
32,0
|
43524140
|
|
CTHB/6-400
|
950
|
350
|
1,60
|
4500
|
56
|
62
|
42,5
|
43524150
|
|
TRÓJFAZOWE 400V
|
||||||||
|
SILNIKI CZTEROBIEGUNOWE TRÓJFAZOWE
|
||||||||
|
CTHT/4-140
|
1375
|
60
|
0,17
|
800
|
46
|
52
|
7,5
|
43524210
|
|
CTHT/4-180
|
1330
|
70
|
0,17
|
990
|
46
|
52
|
8,0
|
43524220
|
|
CTHT/4-200
|
1330
|
130
|
0,35
|
1450
|
49
|
55
|
14,2
|
43524230
|
|
CTHT/4-225
|
1360
|
170
|
0,50
|
2100
|
53
|
59
|
17,0
|
43524240
|
|
CTHT/4-250
|
1400
|
300
|
0,80
|
3100
|
57
|
62
|
28,0
|
43524250
|
|
CTHT/4-315
|
1410
|
620
|
1,50
|
4900
|
60
|
66
|
32,0
|
43524260
|
|
CTHT/4-400
|
1350
|
920
|
1,80
|
7000
|
67
|
73
|
42,5
|
43524270
|
|
CTHT/4-450
|
1440
|
2000
|
4,60
|
10200
|
71
|
76
|
67,0
|
43524280
|
|
SILNIKI SZEŚCIOBIEGUNOWE TRÓJFAZ0WE
|
||||||||
|
CTHT/6-200
|
940
|
80
|
0,24
|
970
|
38
|
45
|
14,2
|
43524310
|
|
CTHT/6-225
|
900
|
90
|
0,23
|
1400
|
42
|
48
|
17,0
|
43524320
|
|
CTHT/6-250
|
950
|
100
|
0,41
|
2000
|
45
|
52
|
28,0
|
43524330
|
|
CTHT/6-315
|
900
|
180
|
0,50
|
3200
|
49
|
55
|
32,0
|
43524340
|
|
CTHT/6-400
|
925
|
350
|
1,00
|
4500
|
56
|
62
|
42,5
|
43524350
|
|
CTHT/6-450
|
940
|
850
|
3,50
|
6900
|
59
|
66
|
67,0
|
43254360
|
|
CTHT/6-500
|
965
|
1400
|
4,30
|
10500
|
63
|
69
|
104,0
|
43524370
|
|
CTHT/6-560
|
950
|
2400
|
5,30
|
16000
|
66
|
73
|
118,0
|
43524380
|
|
CTHT/6-630
|
950
|
3700
|
8,30
|
21000
|
70
|
76
|
156,0
|
43524390
|
|
CTHT/6-710
|
980
|
6800
|
13,80
|
28900
|
77
|
83
|
217,0
|
43524400
|
|
SILNIKI OŚMIOBIEGUNOWE TRÓJFAZ0WE
|
||||||||
|
CTHT/8-450
|
700
|
700
|
2,10
|
5000
|
55
|
61
|
67
|
43524510
|
|
CTHT/8-500
|
725
|
770
|
2,40
|
7500
|
55
|
62
|
104
|
43524520
|
|
CTHT/8-560
|
730
|
1100
|
3,60
|
11500
|
58
|
65
|
118
|
43524530
|
|
CTHT/8-630
|
735
|
1650
|
4,90
|
15000
|
62
|
69
|
156
|
43524540
|
|
CTHT/8-710
|
730
|
2900
|
7,20
|
21700
|
70
|
76
|
226
|
43524550
|
|
SILNIKI DWUBIEGOWE TRÓJFAZOWE
|
||||||||
|
CTHT/4/8-315
|
1400/700
|
370/230
|
1,10/0,90
|
4900/2400
|
60/45
|
66/51
|
33
|
43524265
|
|
CTHT/4/8-400
|
1400/700
|
560/260
|
1,30/1,10
|
7000/3500
|
67/52
|
73/58
|
44
|
43524275
|
|
CTHT/4/8-450
|
1400/700
|
2400/600
|
6,10/2,50
|
10200/5100
|
71/55
|
76/61
|
69
|
43524285
|
|
CTHT/6/12-450
|
950/490
|
500/190
|
2,00/1,00
|
6900/3400
|
59/44
|
66/51
|
72
|
43524365
|
|
CTHT/6/12-500
|
980/490
|
1520/430
|
4,50/2,20
|
10500/5300
|
63/48
|
69/54
|
109
|
43524375
|
|
CTHT/6/12-630
|
960/480
|
4100/730
|
8,10/2,60
|
21000/10500
|
70/55
|
76/61
|
161
|
43524395
|
|
CTHT/6/12-710
|
950/450
|
6700/850
|
14,10/5,40
|
28900/15000
|
77/62
|
83/68
|
226
|
43524405
|
* Wartość poziomu ciśnienia akustycznego mierzona na wylocie wentylatora przy wydajności maksymalnej (Qmax) i 2/3 wydajności maksymalnej (2/3 Qmax).
