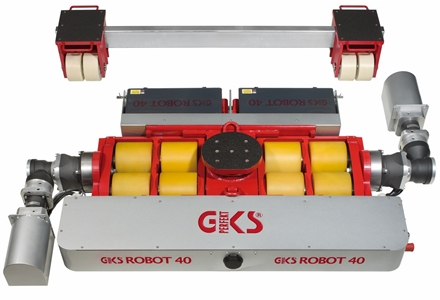

zdalnie sterowane, zasilane akumulatorami podwozie przednie o maksymalnej nośności do 20 ton;
(zestaw do max. 40 ton w połączeniu ze specjalnym wózkiem typu F20 ustawianym z tyłu – dodatkowa opcja);
napęd elektryczny z silnikiem prądu stałego (24V/1,5 kW) zasilający przekładnie kątowe umieszczone po obu stronach wózka typu L20;
8 rolek, z których 4 sztuki są bezpośrednio napędzane;
mechanizm napędowy z silnikiem prądu stałego zasilany akumulatorami litowo-polimerowymi umieszczonymi z przodu podwozia typu L (dwa pojedyncze akumulatory oraz ładowarka są na wyposażeniu standardowym);
przenośny pilot zdalnego sterowania wyposażony w ładowarkę i dźwiękowy system cofania;
wysokość załadowcza dla ROBOT 40 (podwozie typu L i opcjonalnie typu F) wynosi 180 mm;
opcjonalnie dostępne są: dodatkowe akumulatory oraz oddzielny zasilacz pozwalający na stałe zasilanie silników bezpośrednio przez kabel)
Zastosowanie
Przykład zastosowania podwozi ROBOT 40.
Charakterystyka
Przykład zastosowania podwozi ROBOT 40.
Konstrukcja
Dane techniczne
|
Model
|
ROBOT 40
|
|
Numer art.
|
13438
|
|
Wózki zestawu
|
L20 + F20*
|
|
Czas pracy akumulatorów
|
ok. 45-60 min.
|
|
Max. pochyłość
|
do 3%
|
|
Typ akumulatorów
|
Li-Polymer
|
|
Masa netto
|
90 kg
|
|
Masa całkowita
|
185 kg **
|
|
DC-silnik z hamulcem
|
24V/1,5 kW
|
|
Sygnał zwrotny
|
Tak
|
|
Max. nośność zestawu
|
400 kN (40 t)
|
|
Model
|
F20*
|
L20*
|
|
Numer art.
|
11060
|
11061
|
|
Wysokość załadowcza / 8 rolek 140 x 85 mm
|
180 mm
|
180 mm
|
|
Powierzchnia nośna kasety
|
280 x 220 mm
|
-
|
|
Długość łącznika, regulowany rozstaw kaset
|
440-1600 mm
|
-
|
|
Max. kąt skrętu dyszla
|
-
|
± 90°
|
|
Długość dyszla
|
-
|
1620 mm
|
|
Wymiary zewnętrzne (LxW)
|
-
|
747 x 800 mm
|
|
Masa netto
|
81 kg
|
170 kg
|
|
Nośność
|
200 kN (20 t)
|
200 kN (20 t)
|
|
Całkowita nośność zestawu F20+L20
|
400 kN (40 t)
|
400 kN (40 t) |
* ROBOT 40 zawiera wyłącznie wózek przedni. Podwozie F20 należy zamówić dodatkowo.
** Bez podwozia F20
