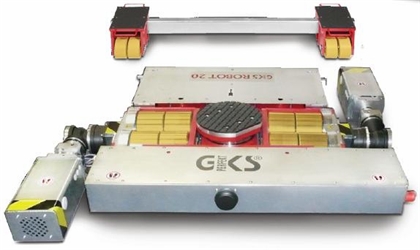

zdalnie sterowane, zasilane akumulatorami podwozie przednie L-Robot 20 o maksymalnej nośności do 10 ton;
(zestaw do max. 20 ton w połączeniu ze specjalnym wózkiem typu F-Robot 20 ustawianym z tyłu – dodatkowa opcja);
napęd elektryczny z silnikiem prądu stałego (24V/1,0 kW) zasilający przekładnie kątowe umieszczone po obu stronach wózka typu L-Robot 20;
8 rolek, z których 4 sztuki są bezpośrednio napędzane;
mechanizm napędowy z silnikiem prądu stałego zasilany akumulatorami litowo-polimerowymi umieszczonymi z przodu podwozia typu L-Robot 20 (dwa pojedyncze akumulatory oraz ładowarka są na wyposażeniu standardowym);
przenośny pilot zdalnego sterowania wyposażony w ładowarkę i dźwiękowy system cofania;
wysokość załadowcza dla ROBOT 20 (podwozie typu L i opcjonalnie typu F) wynosi 180 mm;
opcjonalnie dostępne są: dodatkowe akumulatory oraz oddzielny zasilacz pozwalający na stałe zasilanie silników bezpośrednio przez kabel)
Zastosowanie
Przykład zastosowania podwozi ROBOT 20
Konstrukcja
Dane techniczne
|
Model
|
ROBOT 20
|
|
Numer art.
|
14080 + 14081
|
|
Wózki zestawu
|
L-Robot 20 + F-Robot 20
|
|
Czas pracy akumulatorów
|
ok. 45-60 min.
|
|
Max. pochyłość
|
do 3%
|
|
Typ akumulatorów
|
Li-Polymer
|
|
Napęd
|
2 x silnik DC (24V/1,0 kW)
|
|
Max. nośność zestawu
|
200 kN (20 t)
|
|
Model
|
F-Robot 20
|
L-Robot 20
|
|
Numer art.
|
14081
|
14080
|
|
Wysokość załadowcza / 8 rolek 140 x 85 mm
|
180 mm
|
180 mm
|
|
Powierzchnia nośna kasety
|
275 x 266 mm
|
-
|
|
Długość łącznika, regulowany rozstaw kaset
|
440-1600 mm
|
-
|
|
Max. kąt skrętu dyszla
|
-
|
± 90°
|
|
Długość dyszla
|
-
|
1620 mm
|
|
Wymiary zewnętrzne (LxWxH)
|
-
|
1332 x 1140 x 180 mm
|
|
Masa netto
|
115 kg
|
255 kg
|
|
Nośność
|
100 kN (10 t)
|
100 kN (10 t)
|
