GKS-PERFEKT TANDEM TL 12

Podwozie transportowe o nośności 12 ton.

Skrętne, tandemowe, 2 punkty podparcia.

Materiał

Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej. Dostępne także rolki poliuretanowe, nylonowe i stalowe.

Zastosowanie

Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania ciężkich maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.

Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.

Charakterystyka

Stalowa rama wózka malowana proszkowo.
Bezślizgowa guma zapobiegające przesunięciu się ładunku.
Lekkie tworzywowe rolki o bardzo niskich oporach toczenia pozwalające na transport kilkutonowej maszyny przy pomocy 3 osób.
Wspólna wysokość większości typów podwozi (110 mm) pozwala na dowolne łączenie wózków o różnej nośności dając możliwość wielu kombinacji dostosowanych do każdego typu ładunku.
Podwozia skrętne wyposażone są w specjalny zaczep do wózków.
Prosty montaż części zamiennych.
Łożyskowane talerze obrotowe w podwoziu skrętnym, tandemowym ułatwiające manewrowanie.
Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
Na zamówienie do transportu po "trudnym" podłożu dostępne stalowe rolki.

Konstrukcja

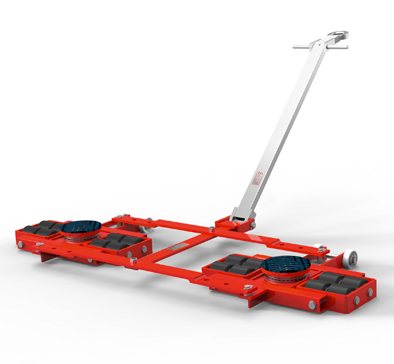

	Schemat podwozia TL 12

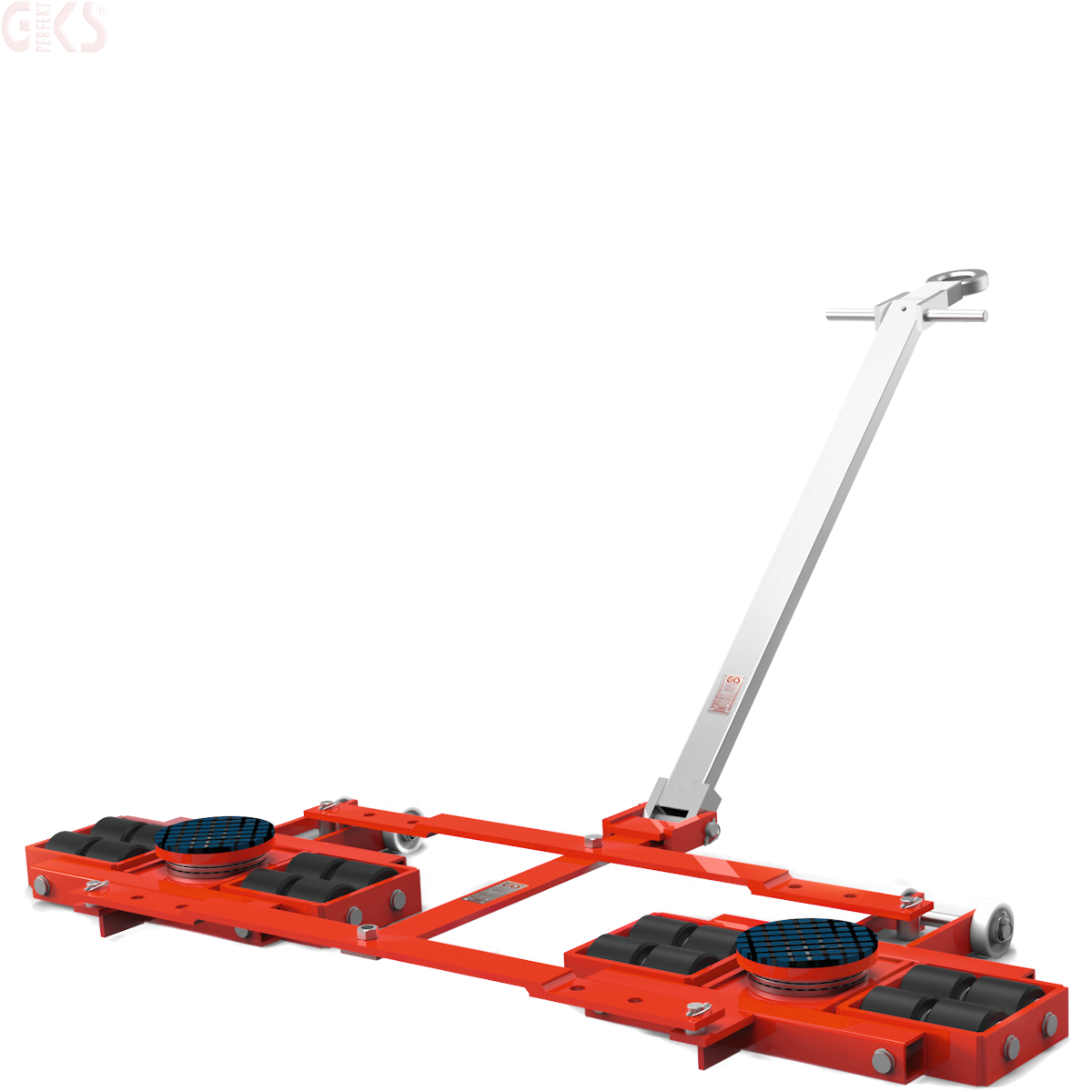

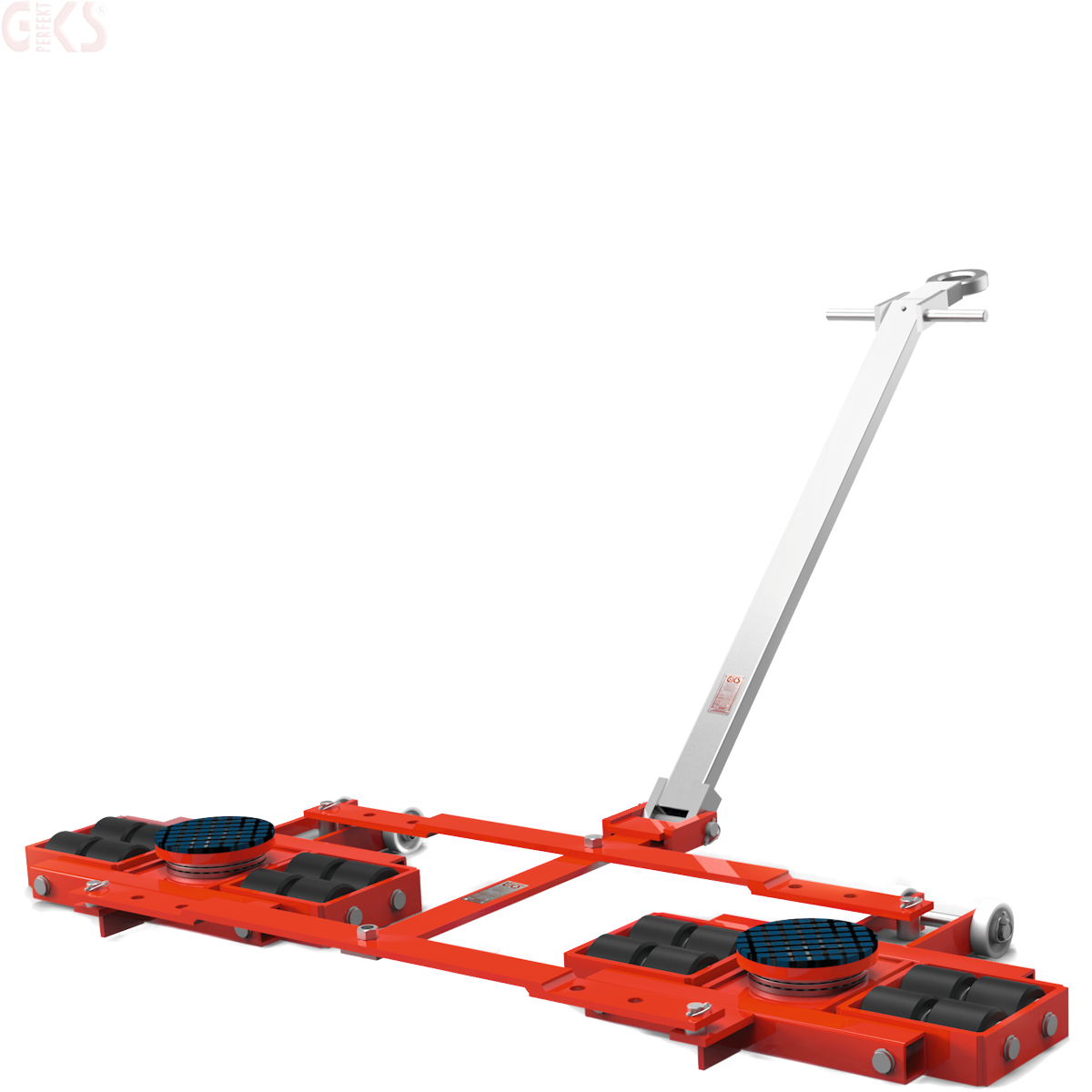

	Zdjęcie podwozia TL 12

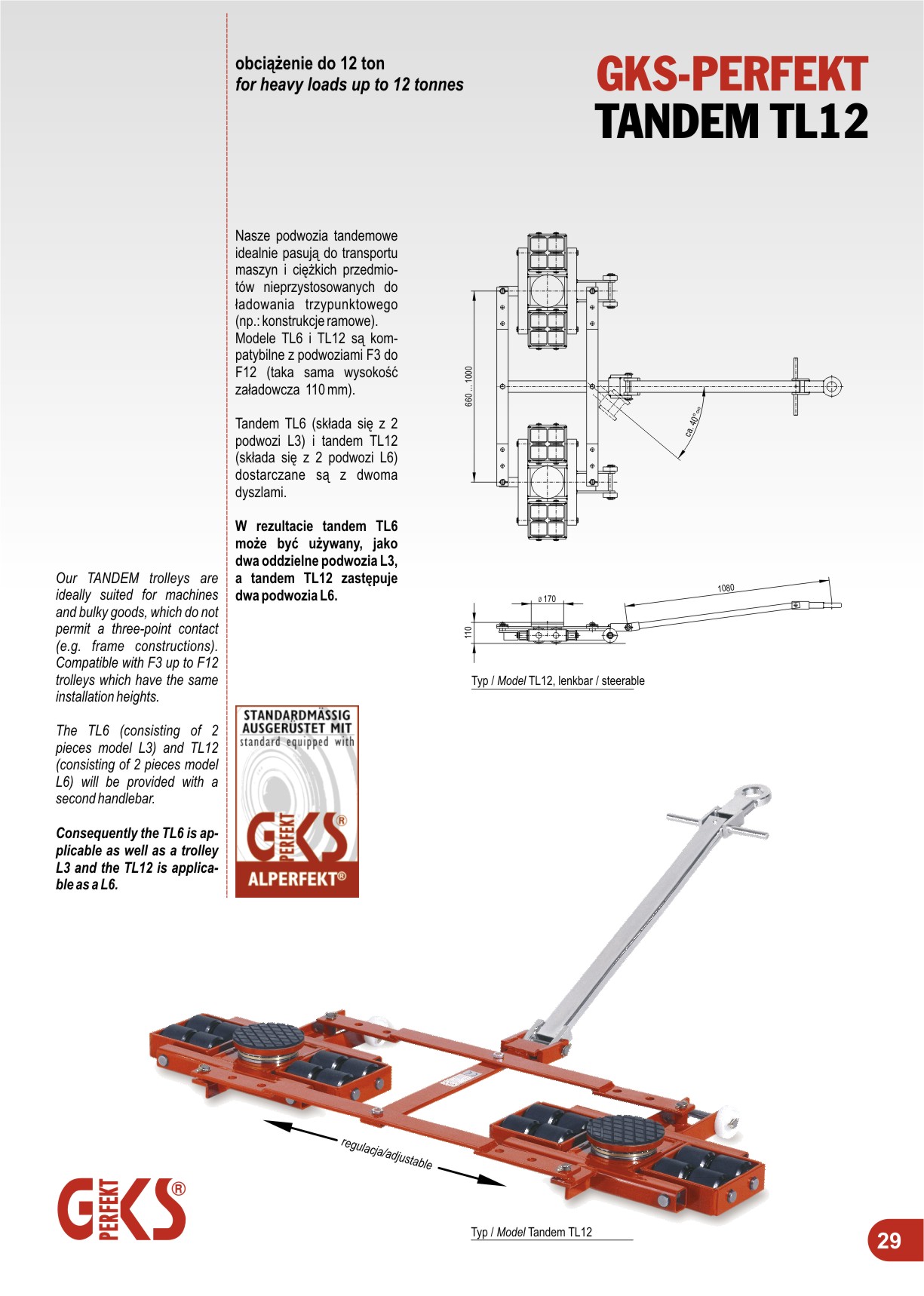

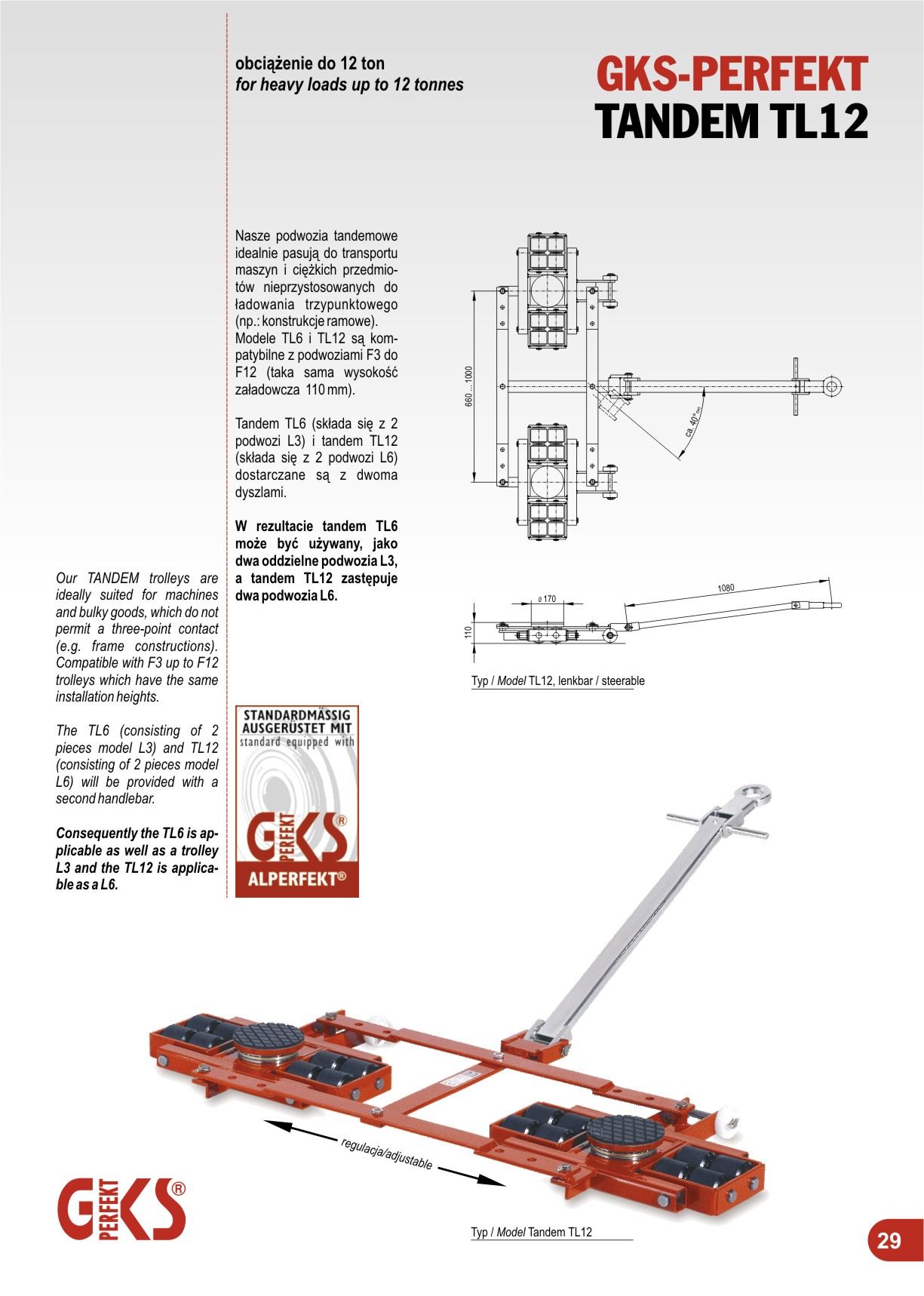

	Strona katalogowa TL 6, TL 12 (1)

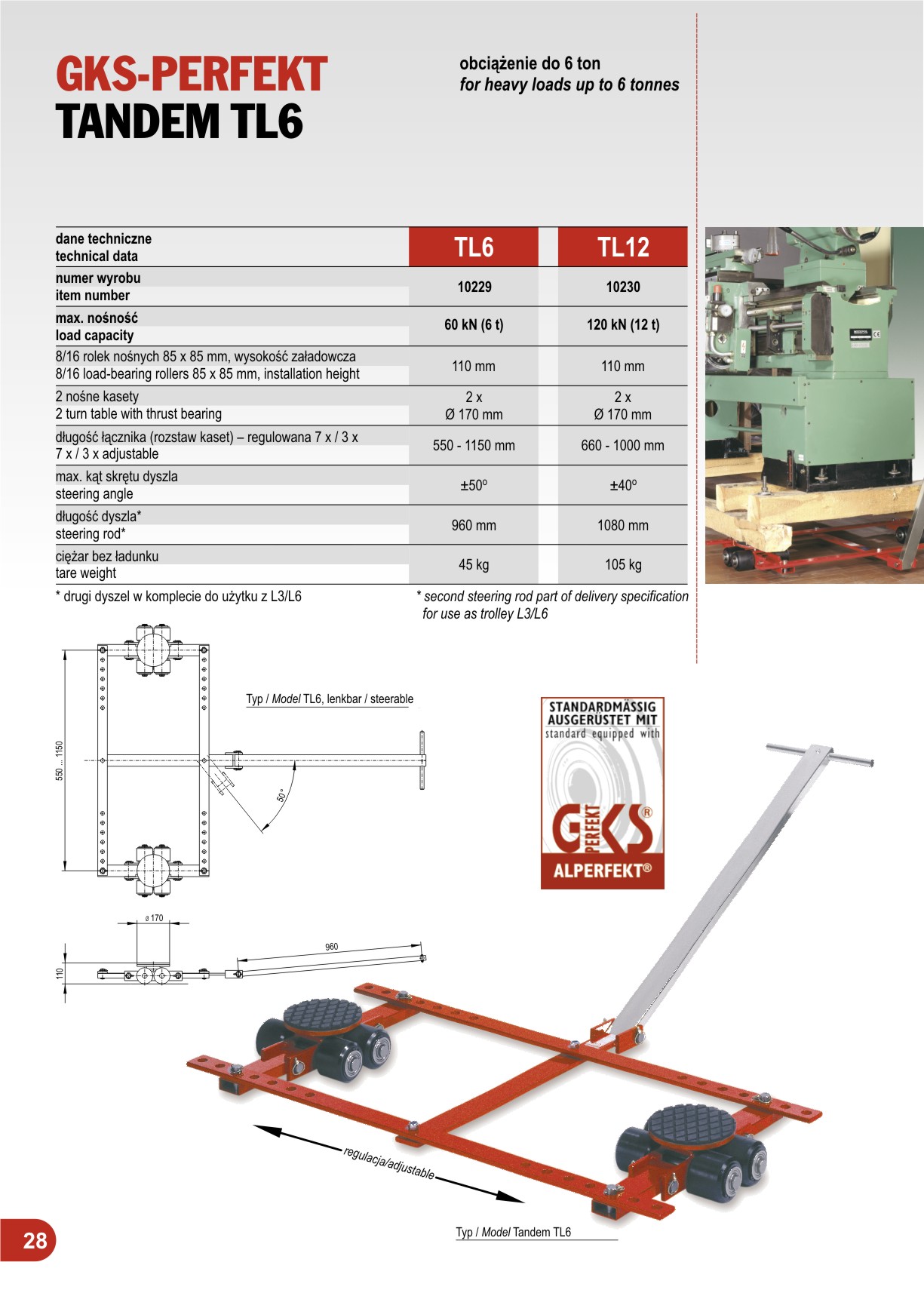

	Strona katalogowa TL 6, TL 12 (2)

Dane techniczne

Dane techniczne	10230
Typ	TL 12
Nośność	120 kN (12t)
Ilość rolek 85 x 85 mm	16 x
Wysokość załadowcza	110 mm
Powierzchnia nośna na element z bezślizgową warstwą gumową	Ø 170 mm
Ilość punktów podparcia	2 x
Długość dyszla (ilość w zestawie x 2)	1080 mm
Kąt skrętu dyszla	± 40^o
Szerokość rozstawu wózków (ilość kombinacji x 3)	660-1000 mm
Wymiary zewnętrzne (L x W)	1610x705 mm
Ciężar bez ładunku	105 kg
