PODWOZIE GKS-PERFEKT F 100
Podwozie transportowe o nośności 100 ton.
2 punkty podparcia.
Materiał
Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej. Dostępne także rolki poliuretanowe, nylonowe i stalowe.
Zastosowanie
Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania ciężkich maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.
Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.
Charakterystyka
- Stalowa rama wózka malowana proszkowo.
- Lekkie tworzywowe rolki o bardzo niskich oporach toczenia.
- Opatentowane mocowanie łącznika nastawnego gwarantujące stabilność podwozi podczas załadunku maszyny.
- Zmienny zakres rozstawu wózków tylnych.
- Prosty montaż części zamiennych.
- Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
- Na zamówienie do transportu po "trudnym" podłożu dostępne stalowe rolki.
Konstrukcja
 | Schemat podwozia F 100 |

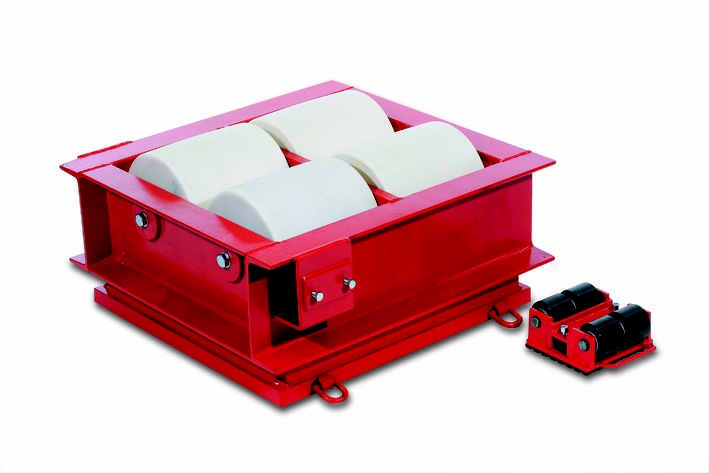

 | Zdjęcie podwozia F 100 |

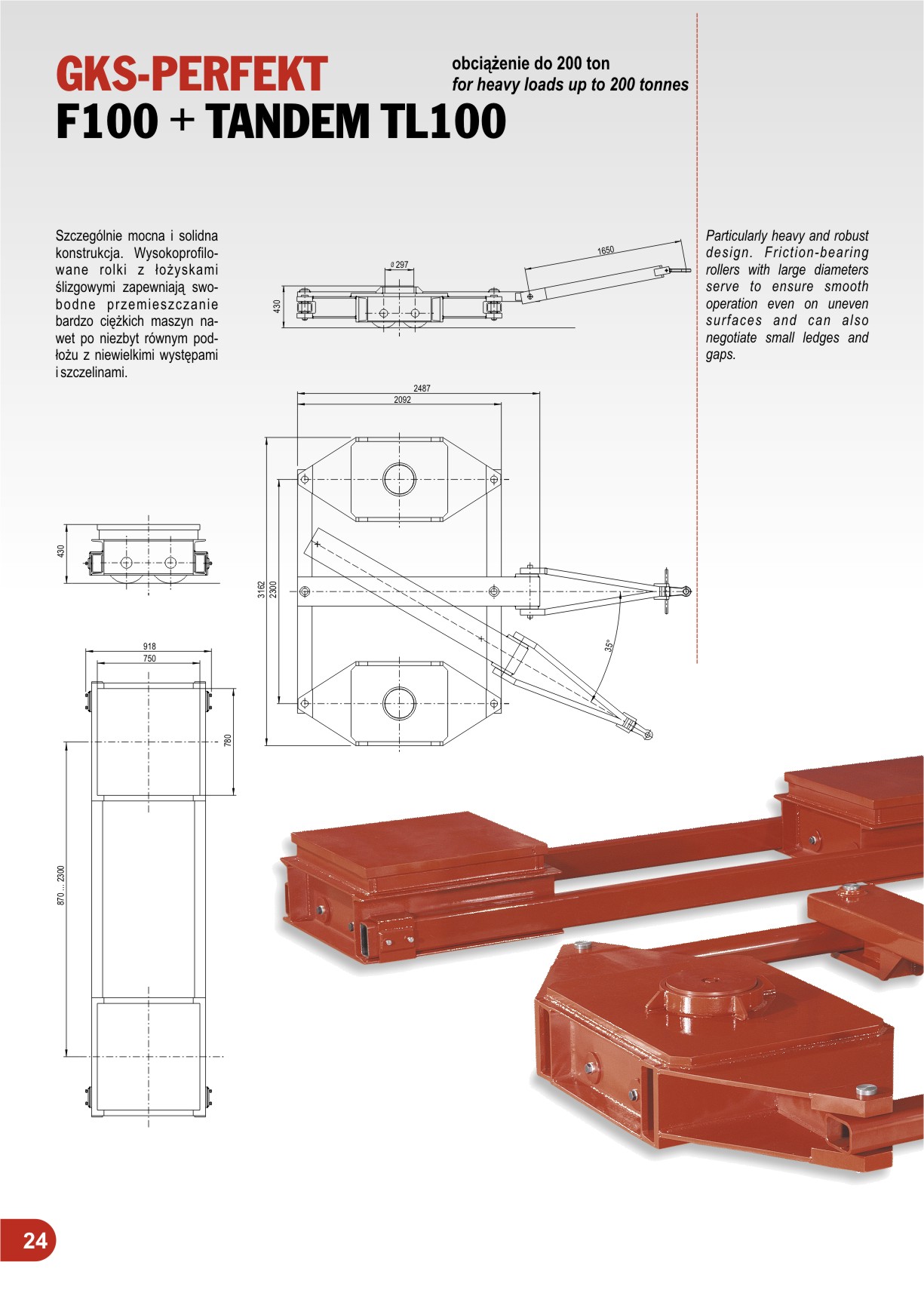

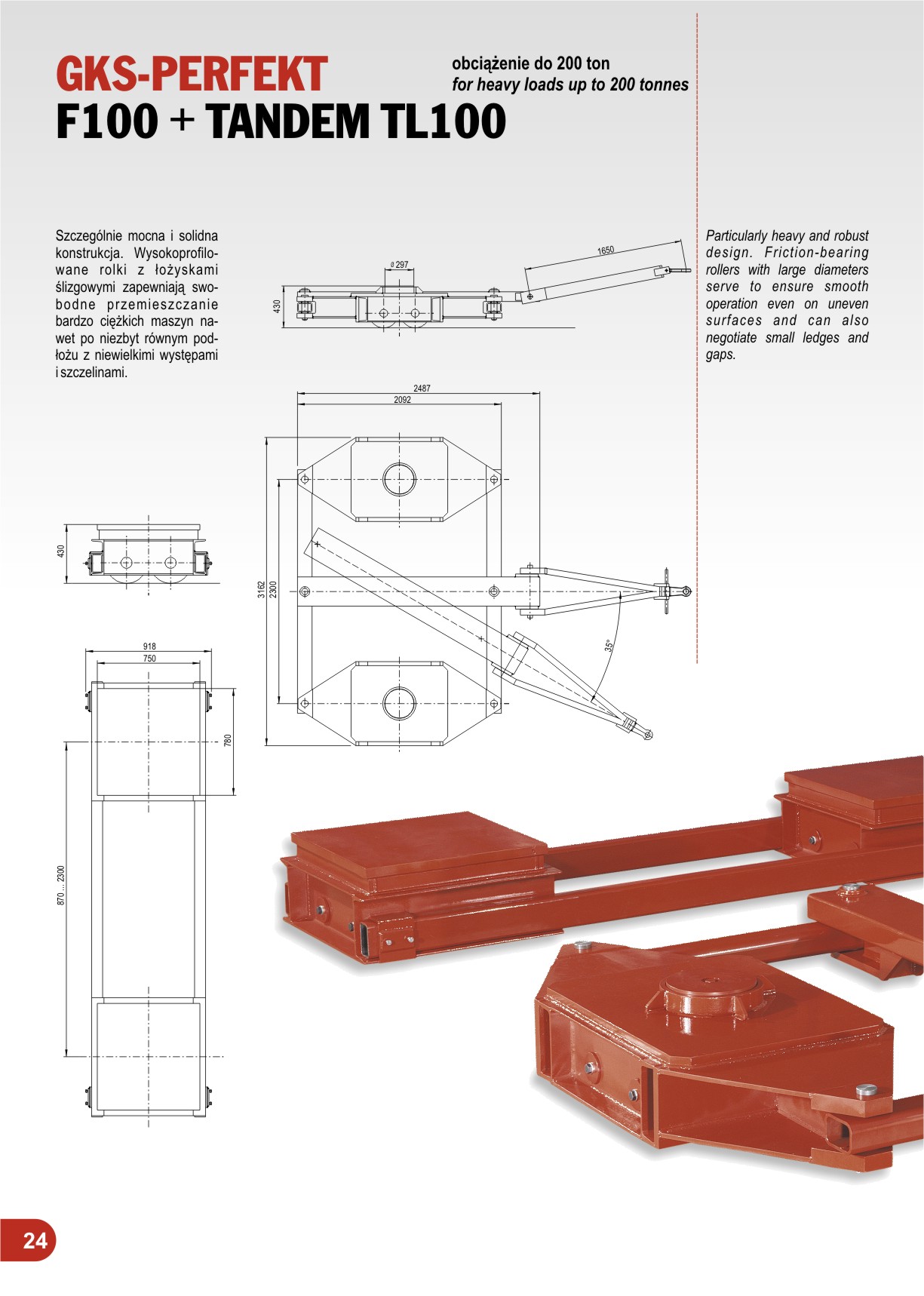

| Strona katalogowa F 100 + TL 100 (1) |

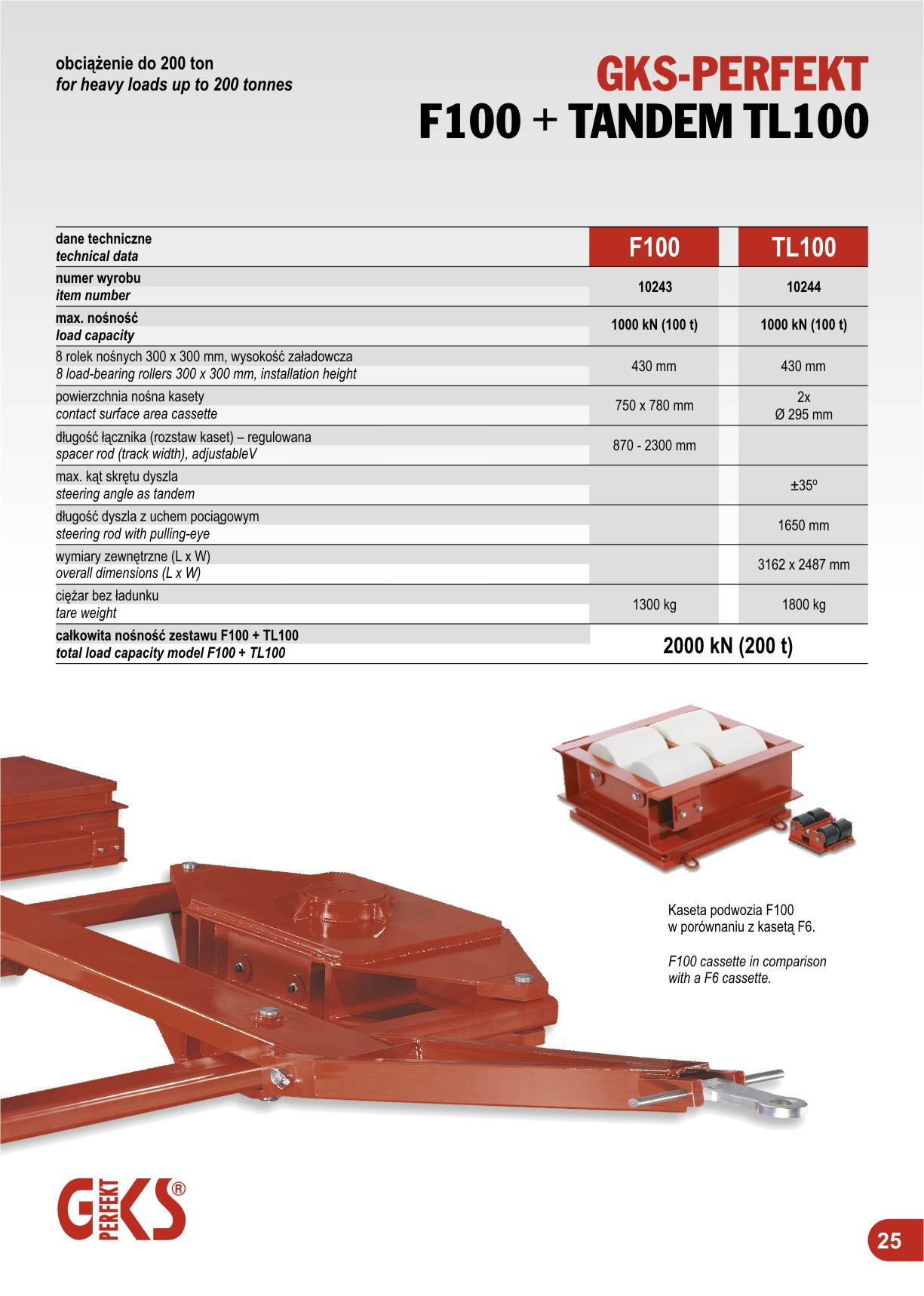

| Strona katalogowa F 100 + TL 100 (2) |
Dane techniczne
| Dane techniczne | 10243 |
| Typ | F 100 |
| Nośność | 1000 kN (100t) |
| Ilość rolek 300 x 300 mm | 8 x |
| Wysokość załadowcza | 430 mm |
| Powierzchnia nośna na element z gwintowanymi otworami | 780 x 750 mm |
| Ilość punktów podparcia | 2 x |
| Długość łącznika | |
| Szerokość rozstawu wózków | 870-2300 mm |
| Ciężar bez ładunku | 1300 kg |
