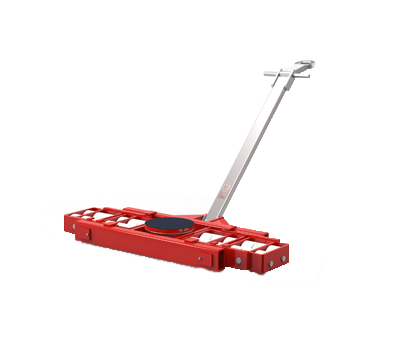

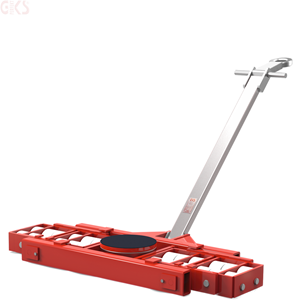

PODWOZIE GKS-PERFEKT L 60

Podwozie transportowe o nośności 60 ton.

Skrętne, 1 punkt podparcia.

Materiał

Rama stalowa, malowana proszkowo. Rolki nośne łożyskowane, obudowa aluminiowa, powierzchnia toczna wykonana z tworzyw sztucznych na bazie mieszanki poliamidowej. Dostępne także rolki poliuretanowe, nylonowe i stalowe.

Zastosowanie

Podwozia transportowe GKS-PERFEKT służą do łatwego i bezpiecznego przemieszczania ciężkich maszyn i innych ładunków. Doskonale nadają się do współpracy z podnośnikami GKS-PERFEKT.

Dzięki zastosowaniu unikalnej konstrukcji oraz najwyższej jakości materiałów zarówno transportowana maszyna, jak i używana podłoga są w minimalnym stopniu narażone na uszkodzenia.

Charakterystyka

Stalowa rama wózka malowana proszkowo.
Bezślizgowa guma zapobiegające przesunięciu się ładunku.
Lekkie tworzywowe rolki o bardzo niskich oporach toczenia.
Podwozia skrętne wyposażone są w specjalny zaczep do wózków.
Prosty montaż części zamiennych.
Łożyskowany talerz obrotowy w podwoziu skrętnym ułatwiający manewrowanie.
Tworzywowe rolki bezpieczne dla każdego podłoża (szczególnie dla nowych podłóg przemysłowych).
Na zamówienie do transportu po "trudnym" podłożu dostępne stalowe rolki.

Konstrukcja

	Schemat podwozia L 60

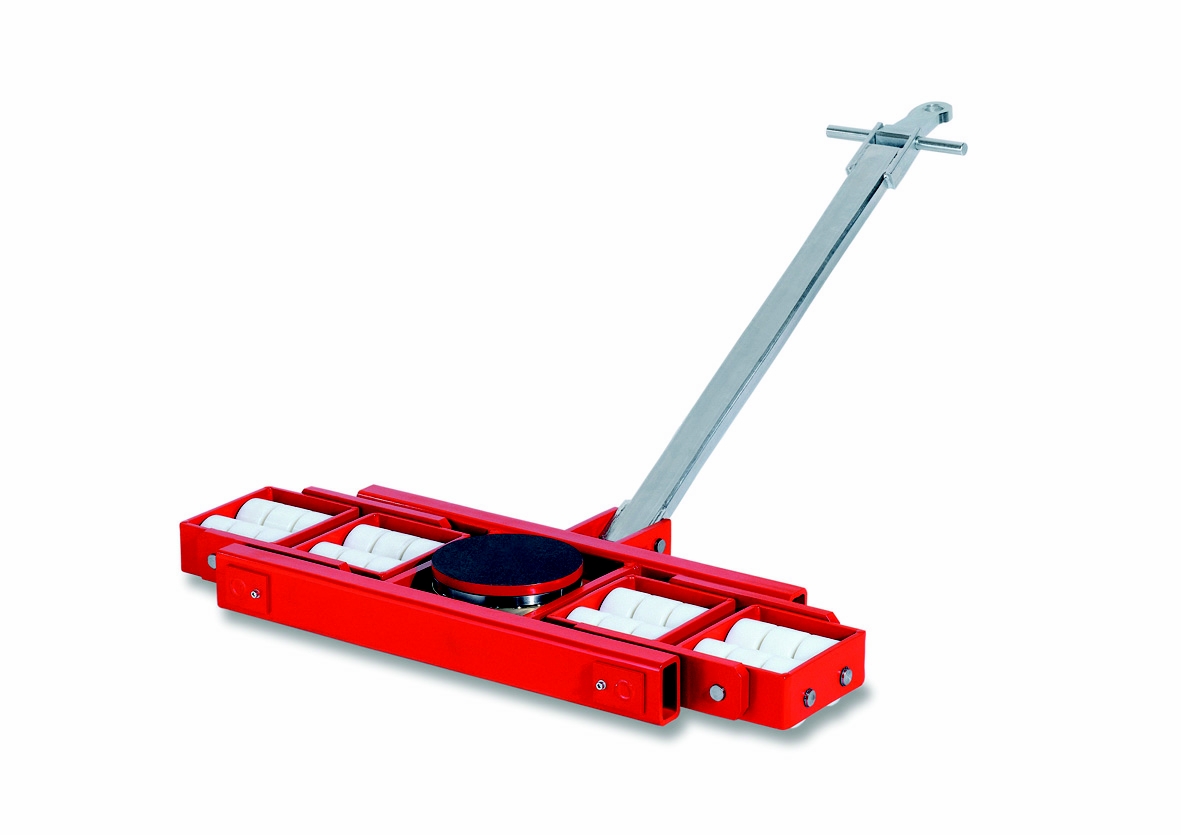

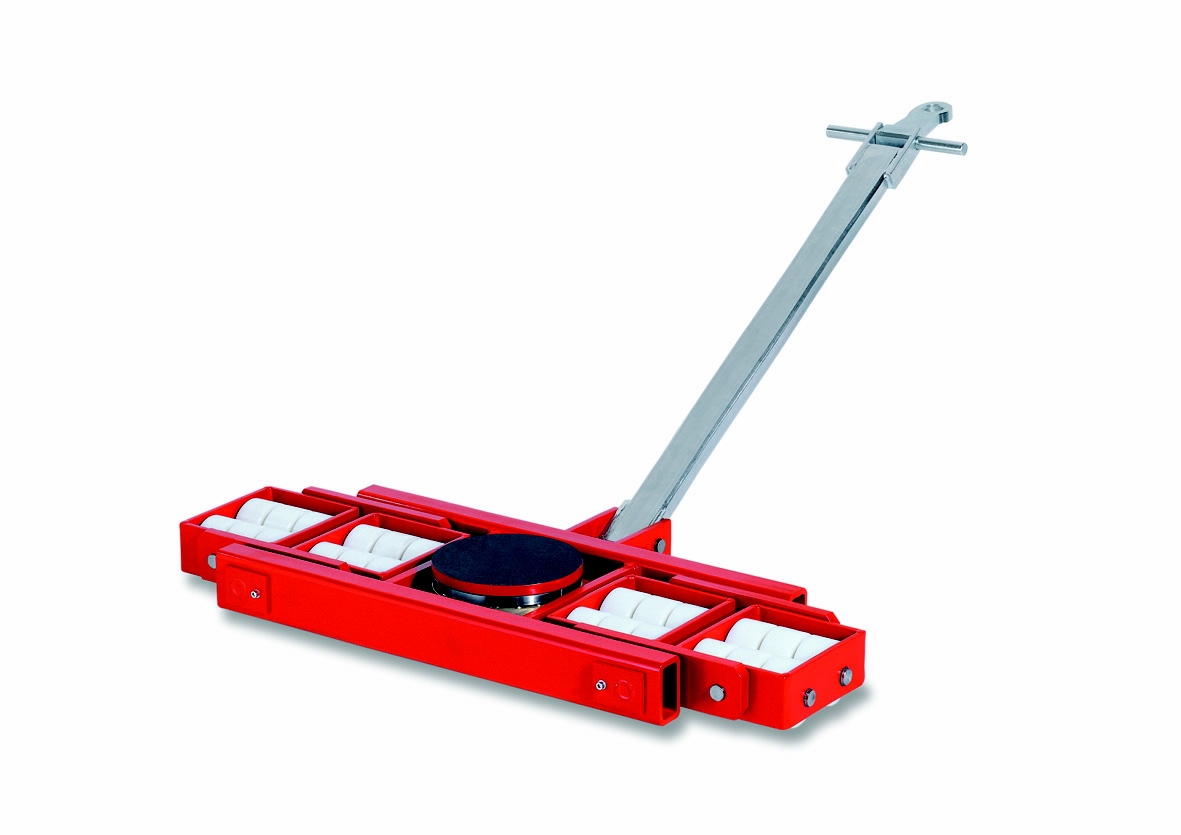

	Zdjęcie podwozia L 60

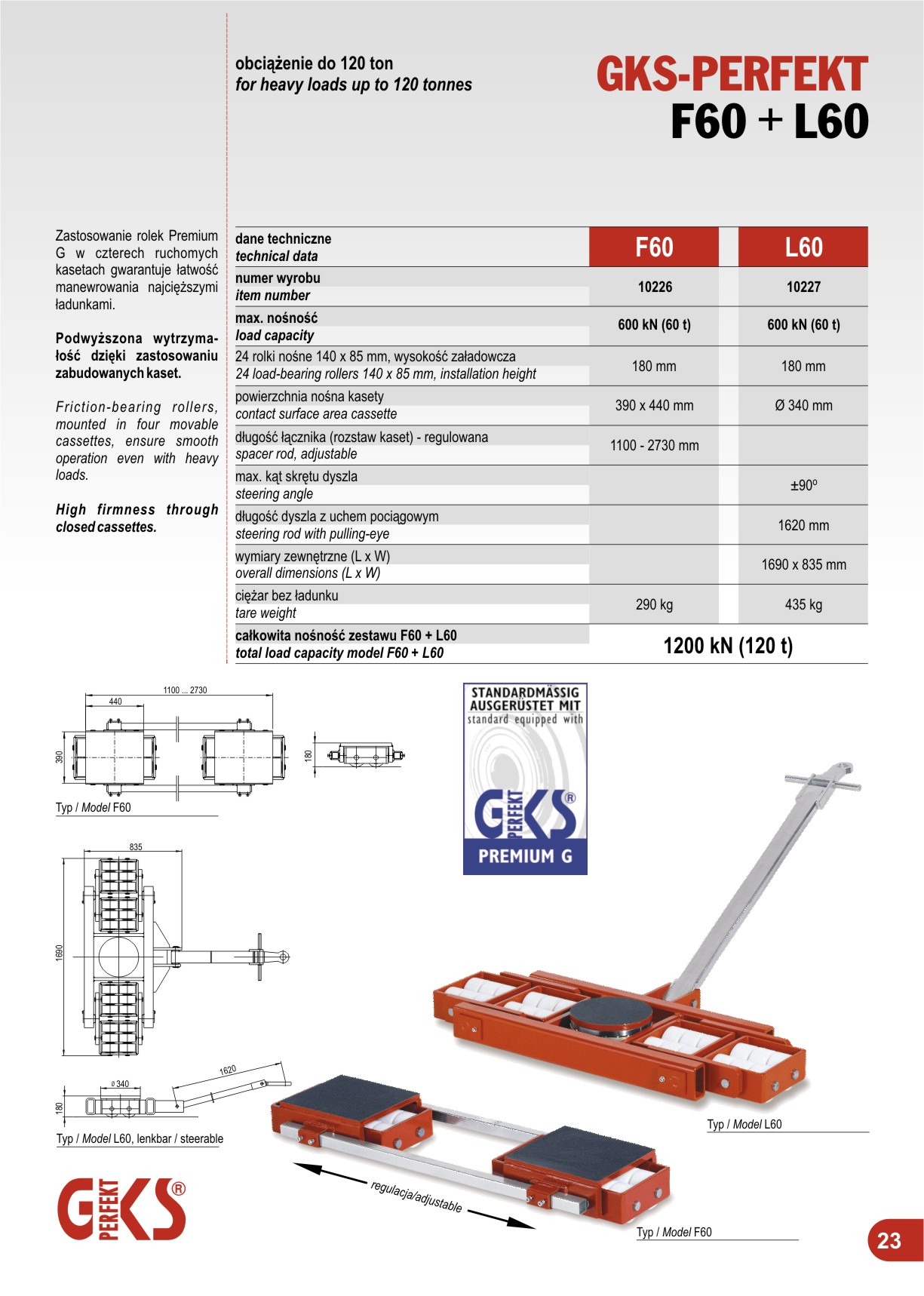

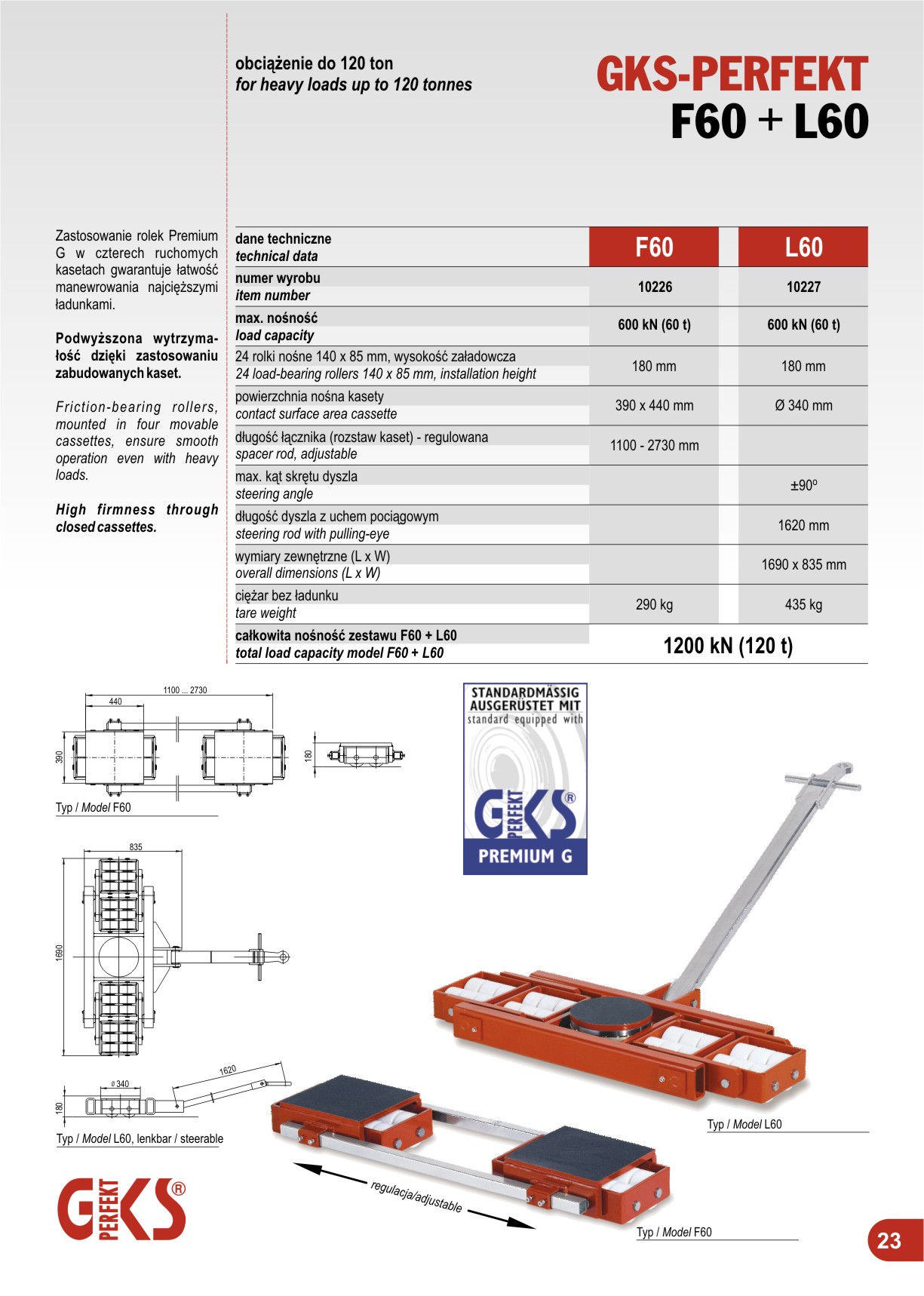

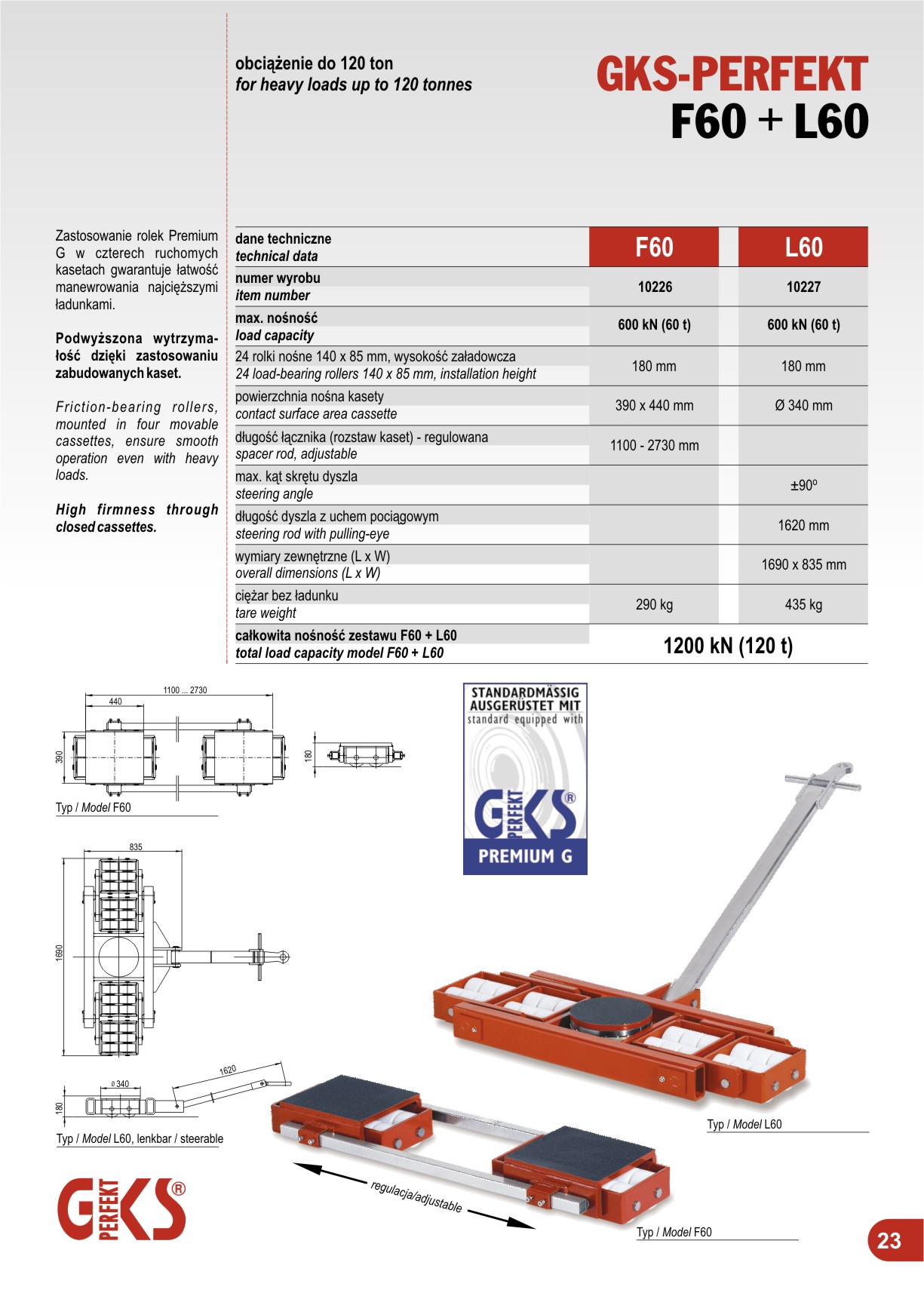

	Strona katalogowa F 60 + L 60

Dane techniczne

Dane techniczne	10227
Typ	L 60
Nośność	600 kN (60t)
Ilość rolek 140 x 85 mm	24 x
Wysokość załadowcza	180 mm
Powierzchnia nośna na element z bezślizgową warstwą gumową	Ø 340 mm
Ilość punktów podparcia	1 x
Długość dyszla	1620 mm
Kąt skrętu dyszla	± 90^o
Wymiary zewnętrzne L x W	1690 x 835 mm
Ciężar bez ładunku	435 kg
