Wentylatory boczno-kanałowe DSC/PSC

Dwustopniowy wentylator boczno-kanałowy o napędzie bezpośrednim przeznaczony do bezolejowego transportu nieagresywnych i niewybuchowych gazów lub do wytwarzania nad i podciśnienia.

Wentylator przystosowany jest do pracy w pozycji poziomej. Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 7042 – szary).

Materiał

Obudowa wentylatora, wirnik (wyważany dynamicznie wg ISO 1940) oraz obudowa tłumika dźwięku wykonane są ze stopów aluminium.

Silnik elektryczny wykonany zgodnie z obowiązującymi Dyrektywami oraz klasami sprawności, oznaczony znakiem CE. Silnik wyposażony w zabezpieczenie termiczne (TP lub TP i PTC). Klasa izolacji – F. Stopień ochrony - IP55.

Zasilanie – trójfazowe 400V 50Hz lub 400/690V 50Hz (w zależności od mocy silnika).

Wentylatory z silnikami w wersji specjalnej: tabela wykonań specjalnych.

Zastosowanie

Urządzenia do transportu pneumatycznego, maszyny graficzne, poczta pneumatyczna, podnośniki pneumatyczne, wielostopniowe urządzenia filtracyjne o bardzo wysokim stopniu separacji pyłów, odkurzacze przemysłowe, napowietrzanie basenów w biologicznych oczyszczalniach ścieków, galwanizerniach, etc.

Charakterystyka

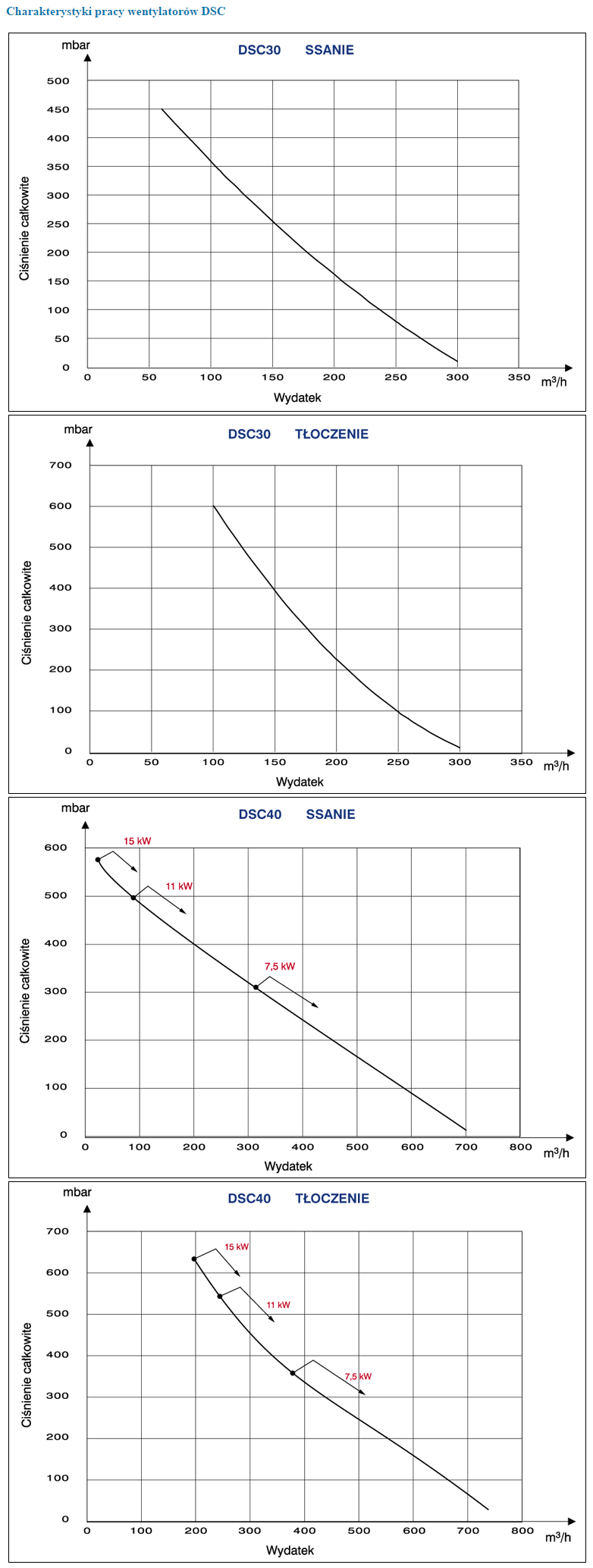

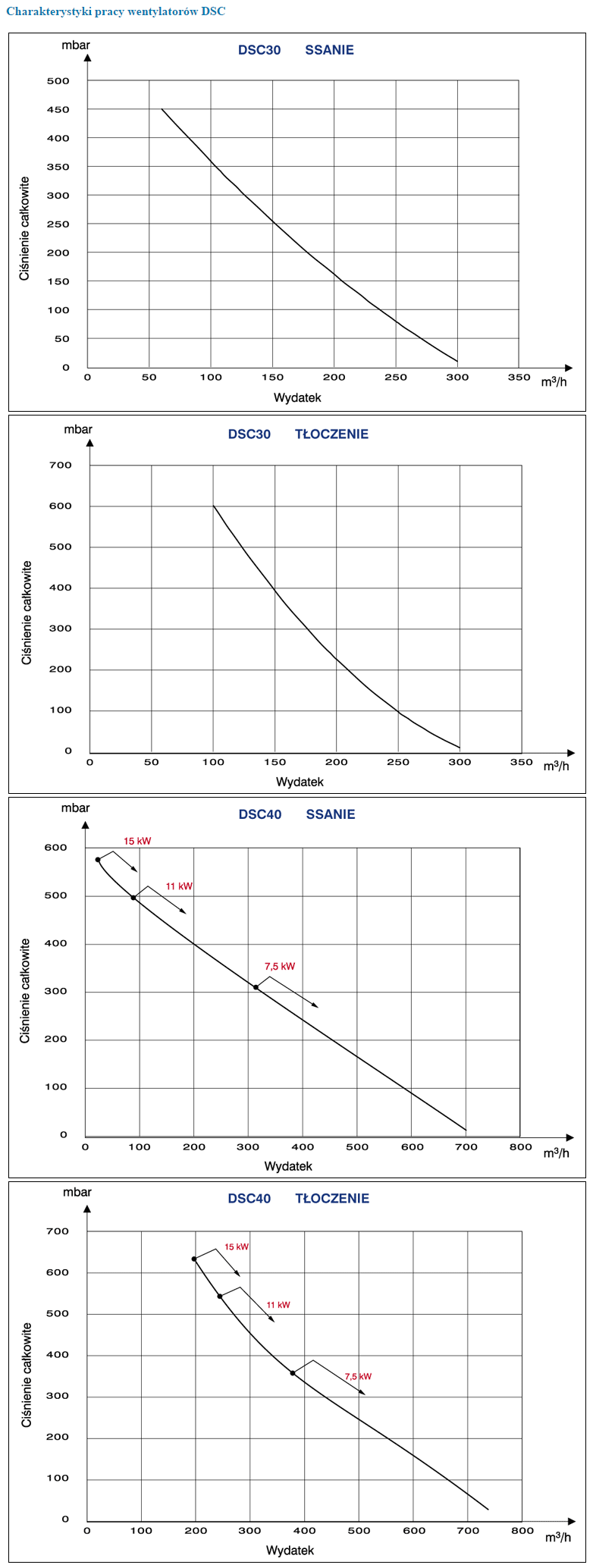

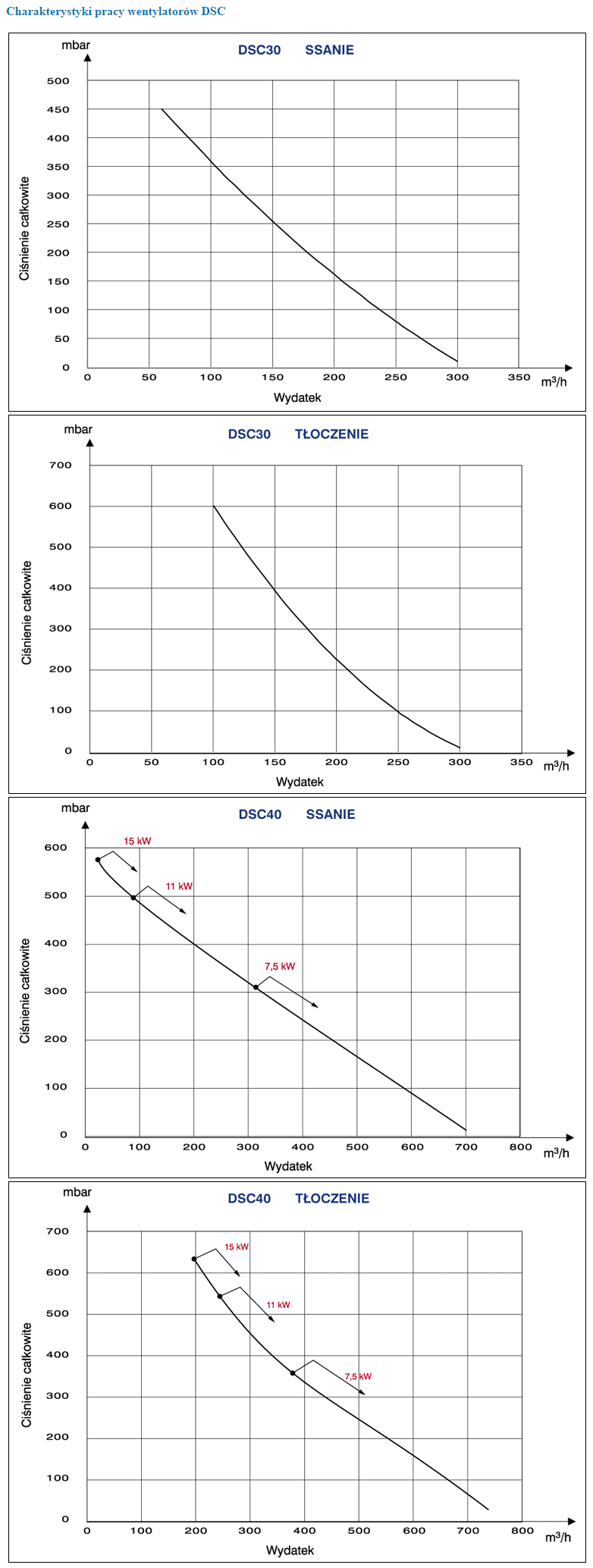

	Charakterystyki pracy wentylatorów boczno-kanałowych dwustopniowych DSC

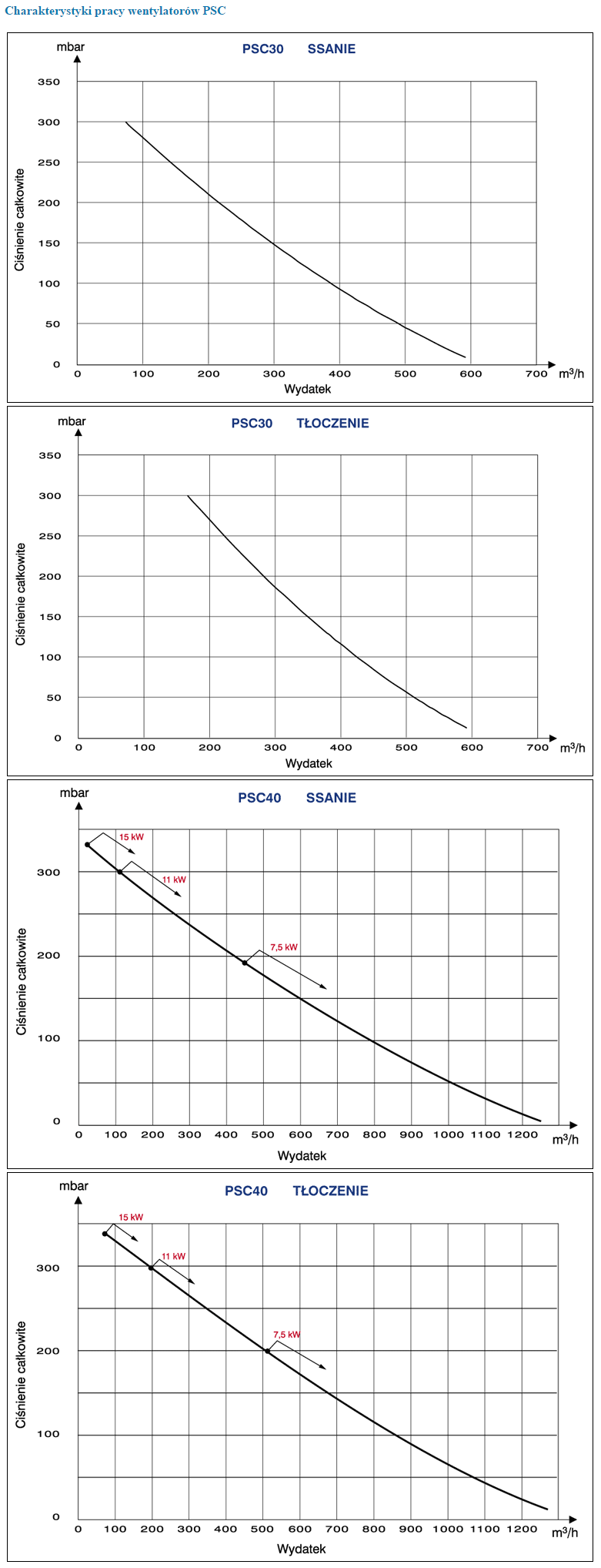

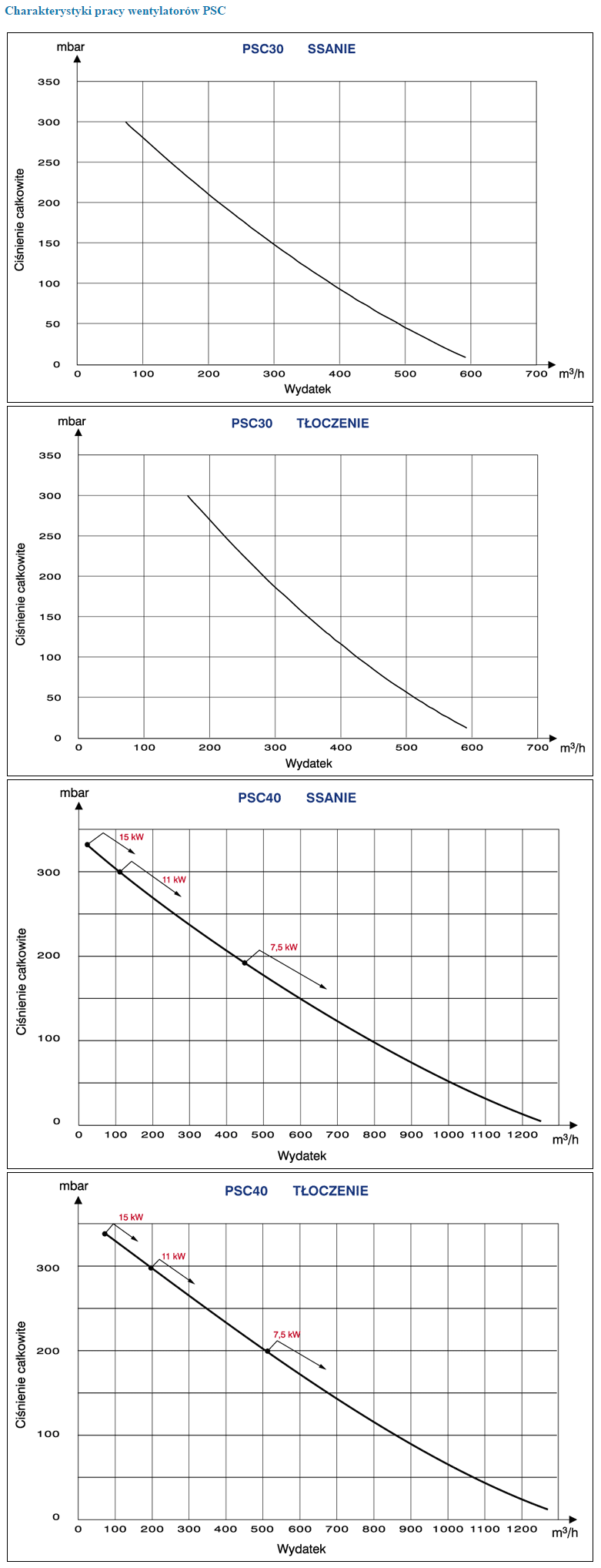

	Charakterystyki pracy wentylatorów boczno-kanałowych dwustopniowych PSC
	Karta katalogowa DSC/PSC

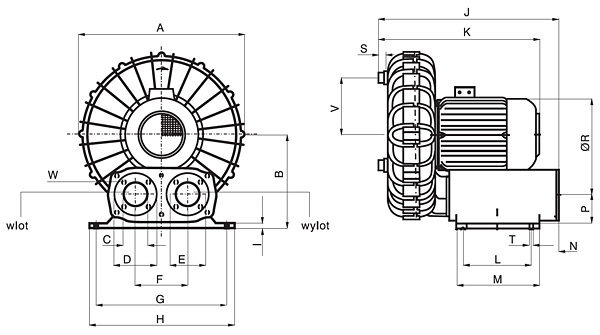

Wymiary

Typ	A	B	C	D	E	F	G	H	I	J
DSC-30	Ø406	324	Ø58	Ø104	Ø85	126	43,5	6,2	20	71
PSC-30	Ø406	324	Ø58	Ø104	Ø85	126	0	6,2	20	71
DSC-40	Ø502	407	Ø75	Ø130	Ø110	145	32,5	1,5	20	76,5
PSC-40	Ø502	407	Ø75	Ø130	Ø110	145	32,5	1,5	20	76,5

Typ	K	L	M	N	P	R	S	T	W
DSC-30	212	567	531	245	160	585	510	79	M6
PSC-30	212	567	531	245	160	585	510	0	M6
DSC-40	275	653	584	340	260	600	520	74,5	M8
PSC-40	275	653	584	340	260	600	520	0	M8

Dane techniczne

Nazwa	Bieg	Napięcie nominalne [V]	Obroty max [obr/min]	Moc max [W]	Natęż. max [A]	Wydajn. max [m3/h]	Ciśnienie stat. [Pa]	Masa [kg]	Temp. min. [oC]	Temp. max. [oC]
DSC30C550T IE2	SSANIE	400	2900	5500	10.5	300	31000	110	-20	60
DSC30C550T IE2	TLOCZENIE	400	2900	5500	10.5	300	40000	110	-20	60
DSC30C750T IE3	SSANIE	400	2900	7500	14	300	45000	110	-20	60
DSC30C750T IE3	TLOCZENIE	400	2900	7500	14	300	60000	110	-20	60
DSC40A1100T IE3	SSANIE	400	2900	11000	21.2	700	49500	128	-20	60
DSC40A1100T IE3	TLOCZENIE	400	2900	11000	21.2	700	54000	128	-20	60
DSC40A1500T IE3	SSANIE	400	2900	15000	27.2	700	58000	155	-20	60
DSC40A1500T IE3	TLOCZENIE	400	2900	15000	27.2	700	63000	155	-20	60
DSC40A750T IE3	SSANIE	400	2900	7500	14	700	31000	126	-20	60
DSC40A750T IE3	TLOCZENIE	400	2900	7500	14	700	36000	126	-20	60
PSC30C550T IE2	SSANIE	400	2900	5500	10.5	600	30000	110	-20	60
PSC30C550T IE2	TLOCZENIE	400	2900	5500	10.5	600	30000	110	-20	60
PSC30C750T IE3	SSANIE	400	2900	7500	14	600	30000	110	-20	60
PSC30C750T IE3	TLOCZENIE	400	2900	7500	14	600	30000	110	-20	60
PSC40A1100T IE3	SSANIE	400	2900	11000	21.2	1270	30000	128	-20	60
PSC40A1100T IE3	TLOCZENIE	400	2900	11000	21.2	1270	30000	128	-20	60
PSC40A1500T IE3	SSANIE	400	2900	15000	27.2	1270	34000	155	-20	60
PSC40A1500T IE3	TLOCZENIE	400	2900	15000	27.2	1270	34000	155	-20	60
PSC40A750T IE3	SSANIE	400	2900	7500	14	1270	19000	126	-20	60
PSC40A750T IE3	TLOCZENIE	400	2900	7500	14	1270	20000	126	-20	60
