Wentylatory boczno-kanałowe SC VB
Zastosowanie
Urządzenia do transportu pneumatycznego, maszyny graficzne, poczta pneumatyczna, podnośniki pneumatyczne, wielostopniowe urządzenia filtracyjne o bardzo wysokim stopniu separacji pyłów, odkurzacze przemysłowe, napowietrzanie basenów w biologicznych oczyszczalniach ścieków, galwanizerniach, etc.
Charakterystyka

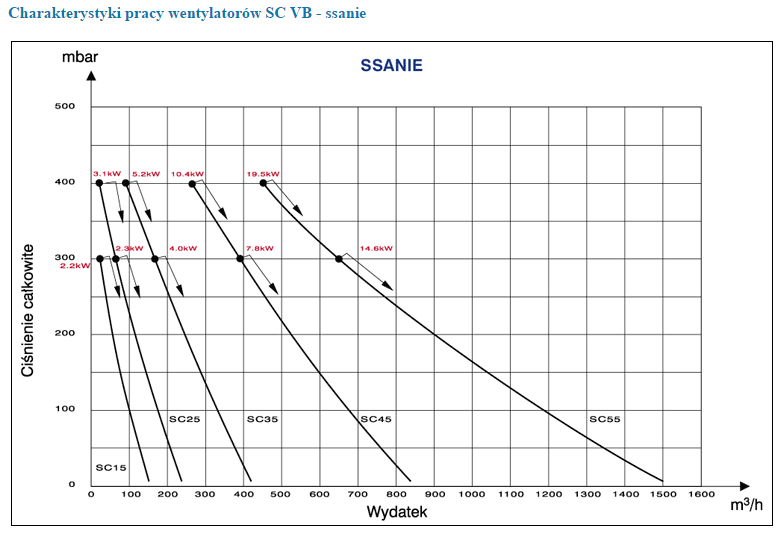

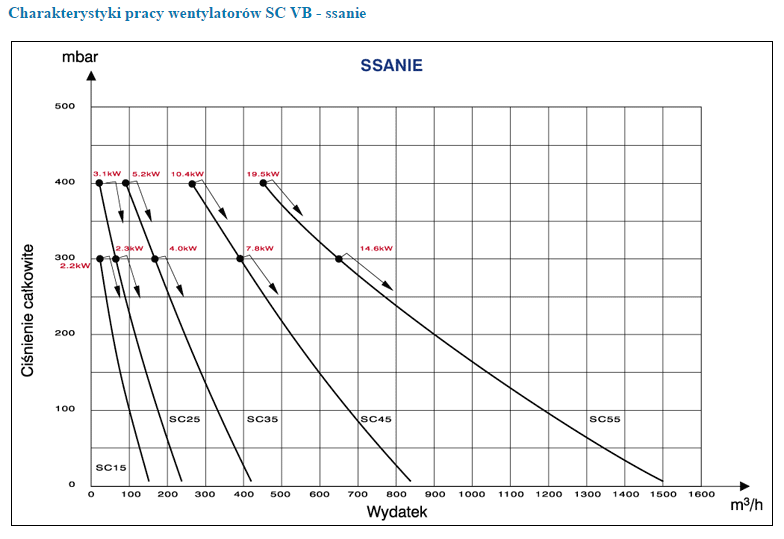

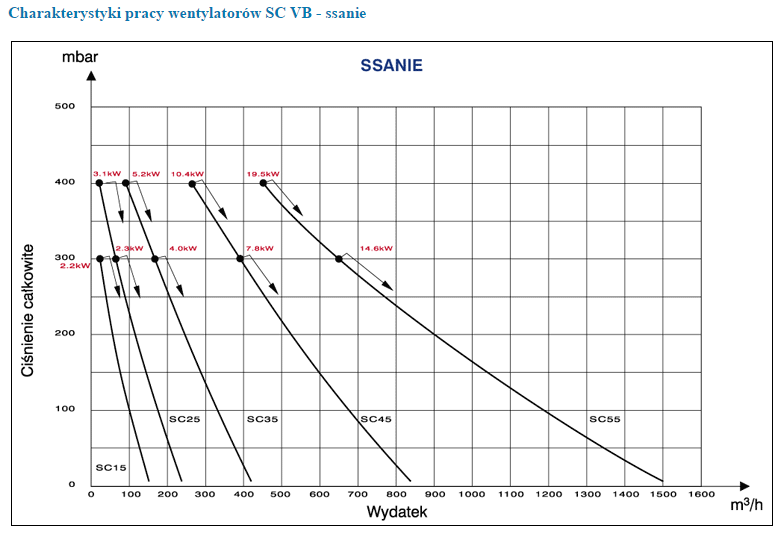

 | Charakterystyki pracy wentylatorów boczno-kanałowych SC VB (ssanie) |

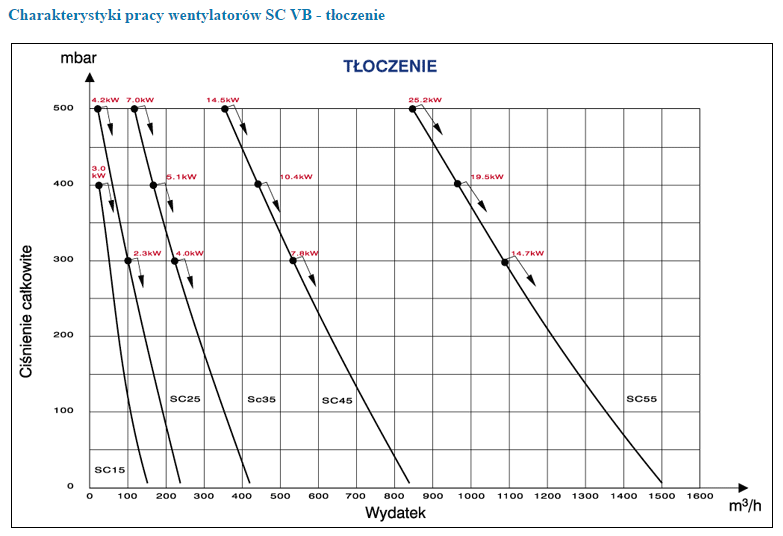

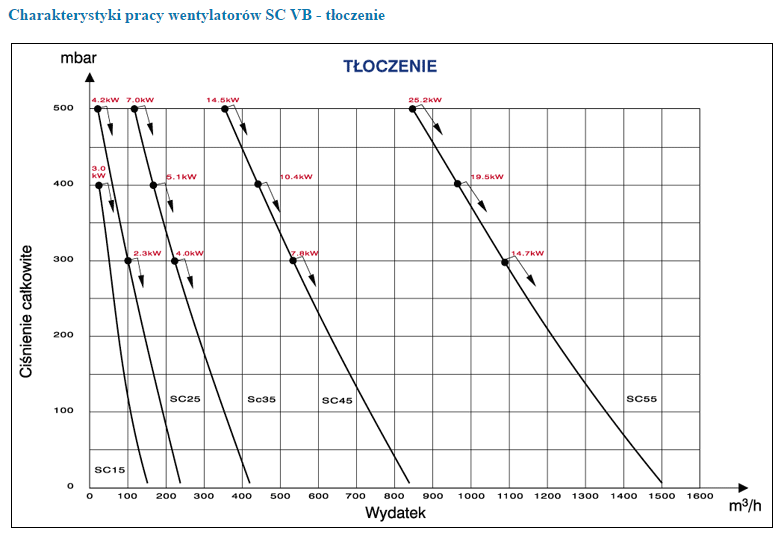

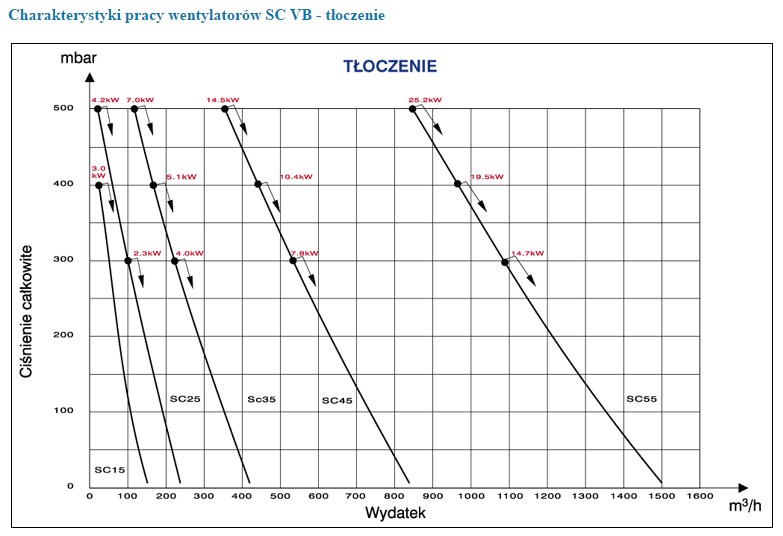

| Charakterystyki pracy wentylatorów boczno-kanałowych SC VB (tłoczenie) |
 | Karta katalogowa SC-VB |
Wymiary
|
Typ
|
A | B | C | D | E | F |
|
SC15
|
700 | 450 | 330 | 70 | 660 | 410 |
|
SC25
|
700 | 450 | 390 | 70 | 660 | 410 |
|
SC35
|
760 | 530 | 483 | 140 | 700 | 490 |
|
SC45
|
995 | 800 | 612 | 180 | 935 | 740 |
|
SC55
|
1050 | 890 | 730 | 195 | 970 | 790 |
|
Typ
|
A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | R | S | T | W |
|
SC15
|
296 | 170 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 315 | 215 | 120 | 150 | 66 | 60 | 75 | 12 | 11 | M5 |
|
SC25
|
360 | 200 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 345 | 260 | 120 | 150 | 66 | 60 | 100 | 12 | 11 | M5 |
|
SC35
|
395 | 225 | 55 | 100 | 85 | 125 | 310 | 350 | 12 | 425 | 300 | 160 | 200 | 72 | 80 | 100 | 12 | 13 | M6 |
|
SC45
|
480 | 275 | 75 | 130 | 110 | 145 | 365 | 420 | 12 | 480 | 380 | 260 | 300 | 34 | 80 | 160 | 12 | 14 | M8 |
|
SC55
|
580 | 336 | 100 | 150 | 130 | 160 | 400 | 450 | 20 | 620 | 490 | 370 | 430 | 58 | 95 | 160 | 12 | 20 | M8 |
Dane techniczne
| Nazwa | Bieg | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
|---|---|---|---|---|---|---|---|
| SC15 | SSANIE | 400 | 4100 | 3000 | 150 | 30000 | 17 |
| SC15 | TLOCZENIE | 400 | 4100 | 3000 | 150 | 40000 | 17 |
| SC25 | SSANIE | 400 | 4100 | 4200 | 250 | 40000 | 21 |
| SC25 | TLOCZENIE | 400 | 4100 | 4200 | 250 | 50000 | 21 |
| SC35 | SSANIE | 400 | 4100 | 7000 | 420 | 40000 | 35 |
| SC35 | TLOCZENIE | 400 | 4100 | 7000 | 420 | 50000 | 35 |
| SC45 | SSANIE | 400 | 4100 | 14500 | 850 | 40000 | 64 |
| SC45 | TLOCZENIE | 400 | 4100 | 14500 | 850 | 50000 | 64 |
| SC55 | SSANIE | 400 | 4100 | 25200 | 1500 | 40000 | 85 |
| SC55 | TLOCZENIE | 400 | 4100 | 25200 | 1500 | 50000 | 85 |
