Wentylatory boczno-kanałowe SC

Wentylator boczno-kanałowy o napędzie bezpośrednim przeznaczony do bezolejowego transportu nieagresywnych i niewybuchowych gazów lub do wytwarzania nad i podciśnienia.
Uwaga!
Transport gazów wybuchowych i agresywnych lub gazów zanieczyszczonych, zawierających cząstki stałe jest niedozwolony.

Oznaczenia

SC12203A41105T


  1. Bezwymiarowy współczynnik wielkości 1, 2, 3, 4, 5
  2. Wykonanie
    0 Napęd bezpośredni
    5 Napęd pasowy
  3. Charakterystyka A, B, C... etc.
    K Charakterystyka dostosowana do potrzeb klienta
  4. Współczynnik mocy 1,1 kW x 100 = 110
  5. T Silnik trójfazowy 220-240/380-420V, 50Hz lub 380-420/660-690V ponad 3 kW
    S Silnik jednofazowy 230V, 50Hz
Materiał

Obudowa wentylatora, wirnik (wyważany dynamicznie wg ISO 1940) oraz obudowa tłumika dźwięku wykonane są ze stopów aluminium. Wentylator przystosowany jest do pracy w pozycji poziomej lub pionowej. Wentylatory o napędzie pasowym o charakterystykach dostosowanych do potrzeb klientów wykonywane są na życzenie. Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 7042 – szary).
Silnik elektryczny wykonany zgodnie z obowiązującymi Dyrektywami oraz klasami sprawności, oznaczony znakiem CE. W wybranych modelach silnik wyposażony w zabezpieczenie termiczne (TP lub TP i PTC). Klasa izolacji - F. stopień ochrony - IP55.

Zasilanie - trójfazowe 230/400V 50Hz, 400V 50Hz lub jednofazowe 230V 50Hz (w zależności od modelu wentylatora i mocy silnika).

Wentylatory z silnikami w wersji specjalnej: tabela wykonań specjalnych.
Zastosowanie

Urządzenia do transportu pneumatycznego, maszyny graficzne, poczta pneumatyczna, podnośniki pneumatyczne, wielostopniowe urządzenia filtracyjne o bardzo wysokim stopniu separacji pyłów, odkurzacze przemysłowe, napowietrzanie basenów w biologicznych oczyszczalniach ścieków, galwanizerniach, etc.

Charakterystyka

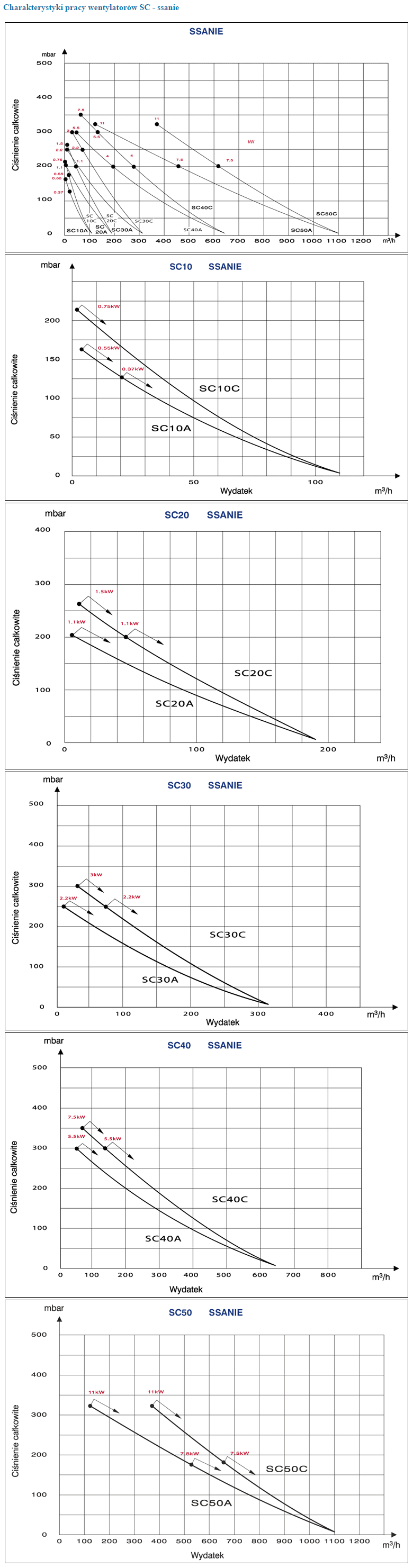

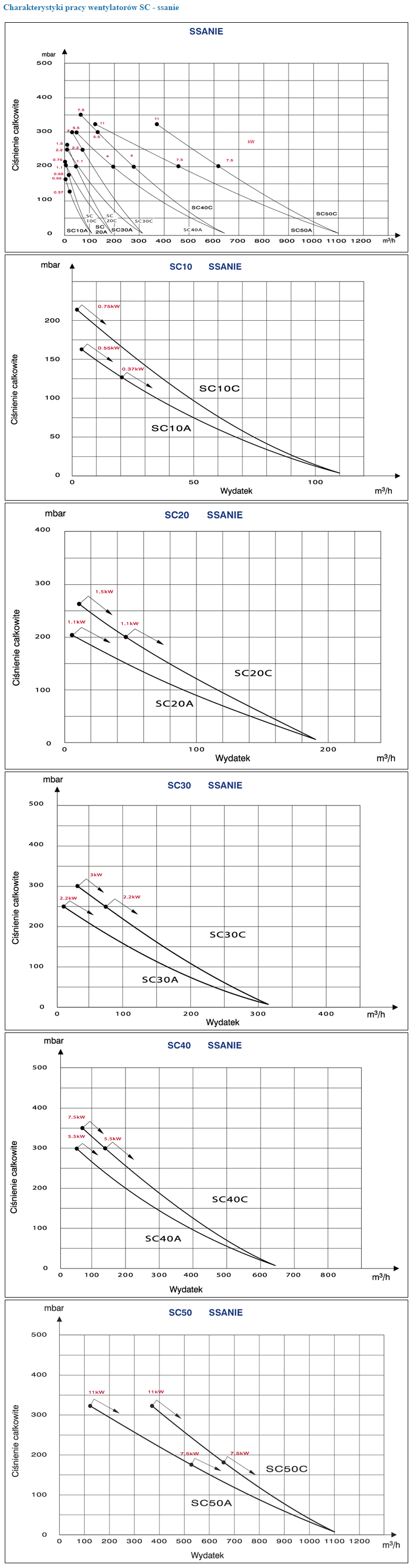

pngCharakterystyki pracy wentylatorów boczno-kanałowych SC (ssanie)

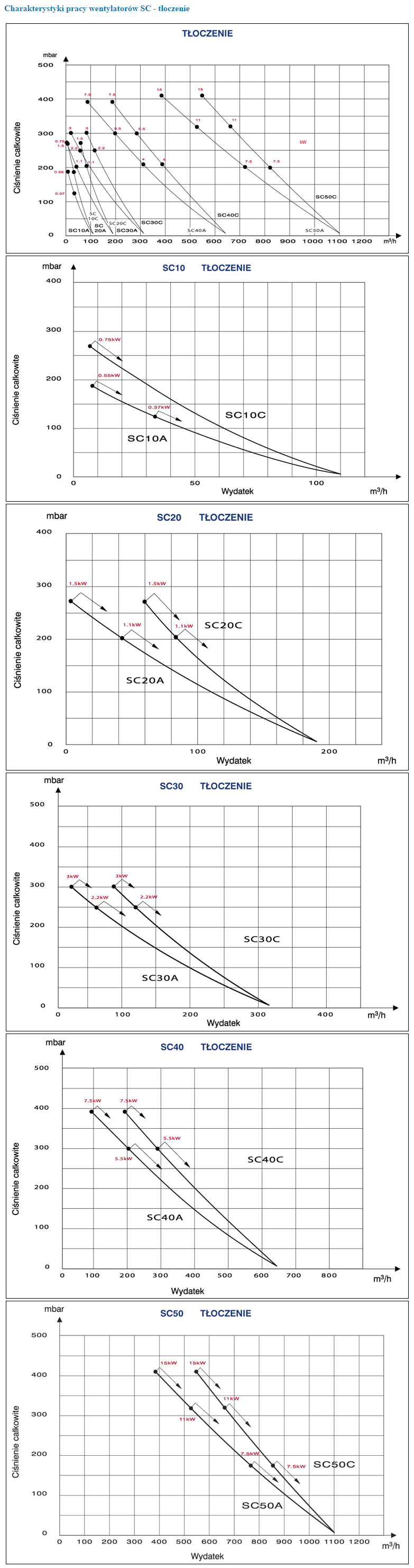

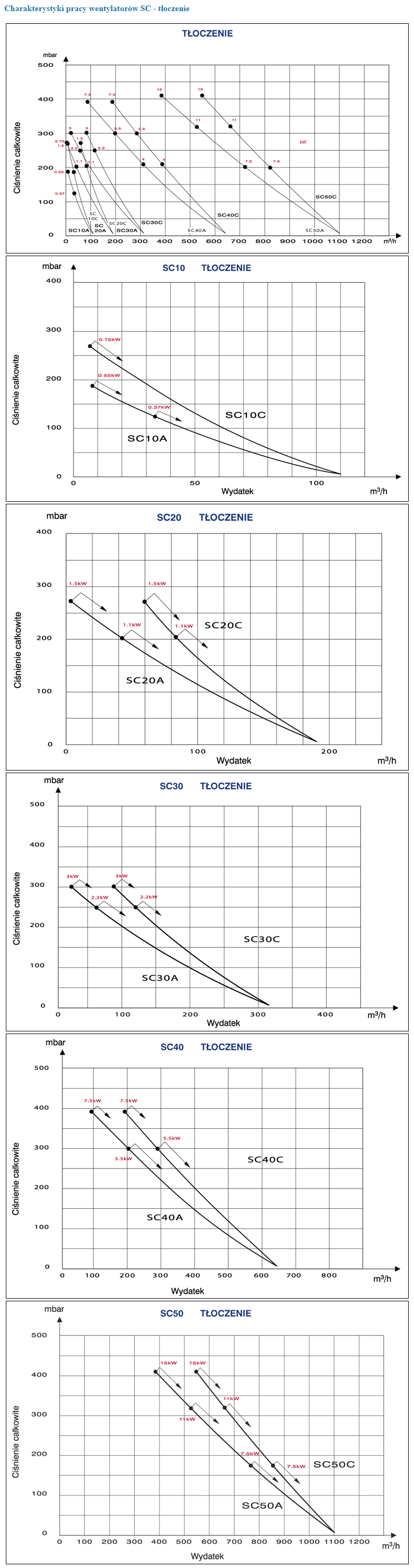

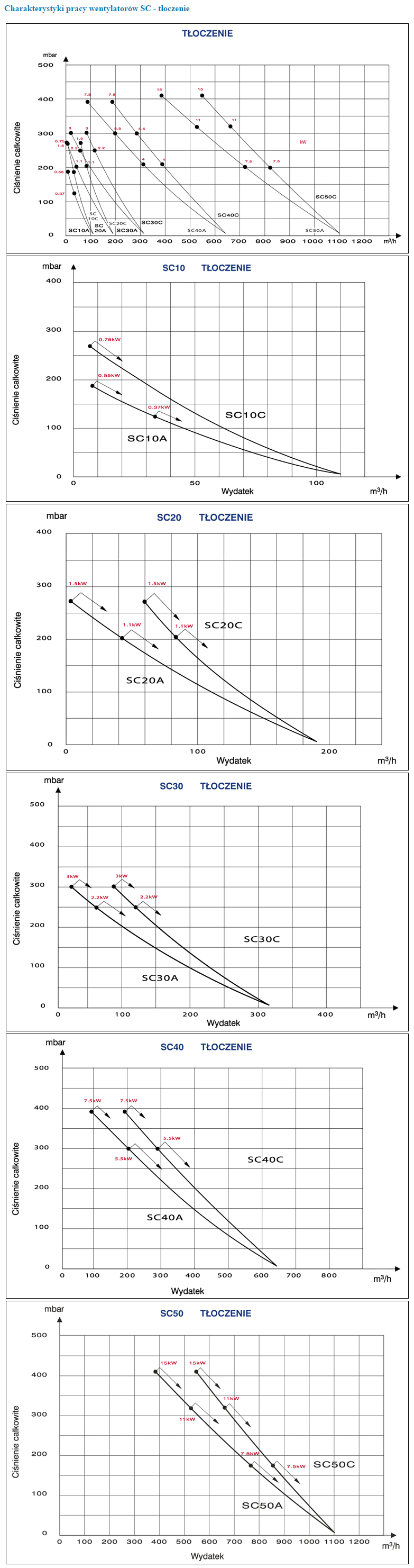

pngCharakterystyki pracy wentylatorów boczno-kanałowych SC (tłoczenie)
pdfKarta katalogowa SC

Wymiary



Typ
 A B C D E F G H I J
SC10
 296 170 45 80 68 90 220 250 12 330
SC20
 360 200 45 80 68 90 220 250 12 360
SC30
 395 225 55 100 85 125 310 350 12 445
SC40
 480 275 75 130 110 145 365 420 12 530
SC46 540 303 100 150 130 160 400 450 20 660
SC50
 580 336 100 150 130 160 400 450 25 690
Typ
 K
max.		 L M N P ØR S T W V
SC10
 290 120 150 66 60 141 15 11 M5 117
SC20
 348 120 150 66 60 157 15 11 M5 129,5
SC30
 415 160 200 72 80 175 20 13 M6 140
SC40
 510 260 300 34 80 230 30 14 M8 172
SC46 600 370 430 50 - - 30 20 M8 -
SC50
 650 370 430 50 95 258 30 20 M8 202

Montaż





























Wyposażenie dodatkowe



Typ wentylatora

1

kołnierz do spawania

2

kołnierz gwintowany

3

króciec ssawny

4

króciec do filtra

5

filtr

6
SC10 45516500 45516600 46515210 46515110 46515010
SC20 45516500 45516600 46515210 46515110 46515010
SC/DSC/PSC30 45516510 45516610 46515220 46515120 46515020
SC/DSC/PSC40 45516520 45516620 46515230 46515130 46515030
SC50/SC46 45516530 45516630 46515240 46515140 46515032

Typ wentylatora

1

króciec przyłączeniowy

7

tłumik

8

zawór przeciążeniowy

9

filtr kanałowy

10

kolano

11
SC10 46515250 46525310 46515520 46515070 46515285
SC20 46515250 46525310 46515520 46515075 46515285
SC/DSC/PSC30 46515260 46525320 46515530 46515080 46515286
SC/DSC/PSC40 46515270 46525330 46515540 46515085 46515287
SC50/SC46 46515280 46525340 46515550 46515090 46515288



Dane techniczne

Nazwa Bieg Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
SC10A 037T SSANIE 400 2900 370 1.02 110 12500 15 -20 60
SC10A 037T TLOCZENIE 400 2900 370 1.02 110 12500 15 -20 60
SC10A 055T SSANIE 400 2900 550 1.35 110 16200 16 -20 60
SC10A 055T TLOCZENIE 400 2900 550 1.35 110 18000 16 -20 60
SC10C 075T IE2 SSANIE 400 2900 750 1.9 110 21300 18.5 -20 60
SC10C 075T IE2 TLOCZENIE 400 2900 750 1.9 110 27000 18.5 -20 60
SC20A110T SSANIE 400 2900 1100 2.5 190 20000 22 -20 60
SC20A110T TLOCZENIE 400 2900 1100 2.5 190 20000 22 -20 60
SC20A150T TLOCZENIE 400 2900 1500 3.4 190 27000 24.5 -20 60
SC20C110T SSANIE 400 2900 1100 2.5 190 20000 22 -20 60
SC20C110T TLOCZENIE 400 2900 1100 2.5 190 20000 22 -20 60
SC20C150T SSANIE 400 2900 1500 3.4 190 27000 24.5 -20 60
SC20C150T TLOCZENIE 400 2900 1500 3.4 190 27000 24.5 -20 60
SC30A220T SSANIE 400 2900 2200 4.6 320 25000 36 -20 60
SC30A220T TLOCZENIE 400 2900 2200 4.6 320 25000 36 -20 60
SC30A300T TP TLOCZENIE 400 2900 3000 6.5 320 30000 40 -20 60
SC30C220T SSANIE 400 2900 2200 4.6 320 25000 36 -20 60
SC30C220T TLOCZENIE 400 2900 2200 4.6 320 25000 36 -20 60
SC30C300T TP SSANIE 400 2900 3000 6.5 320 30000 40 -20 60
SC30C300T TP TLOCZENIE 400 2900 3000 6.5 320 30000 40 -20 60
SC40A400T SSANIE 400 2900 4000 7.8 650 21000 67 -20 60
SC40A400T TLOCZENIE 400 2900 4000 7.8 650 21000 67 -20 60
SC40A550T TPC TP SSANIE 400 2900 5500 10.6 650 30000 70 -20 60
SC40A550T TPC TP TLOCZENIE 400 2900 5500 10.6 650 30000 70 -20 60
SC40A750T TPC TP TLOCZENIE 400 2900 7500 14 650 39000 73 -20 60
SC40C550T TPC TP SSANIE 400 2900 5500 10.6 650 30000 70 -20 60
SC40C550T TPC TP TLOCZENIE 400 2900 5500 10.6 650 30000 70 -20 60
SC40C750T TPC TP IE3 SSANIE 400 2900 7500 14 650 35000 73 -20 60
SC40C750T TPC TP IE3 TLOCZENIE 400 2900 7500 14 650 39000 73 -20 60
SC46A750T SSANIE 400 2900 7500 14 750 20000 105 -20 60
SC46A750T TLOCZENIE 400 2900 7500 14 750 20000 105 -20 60
SC46A1100T SSANIE 400 2900 11000 21.2 750 35000 120 -20 60
SC46A1100T TLOCZENIE 400 2900 11000 21.2 750 41500   -20 60
SC46C750T SSANIE 400 2900 7500 14 800 20000 105 -20 60
SC46C750T TLOCZENIE 400 2900 7500 14 800 20000 105 -20 60
SC46C1100T SSANIE 400 2900 11000 21.2 800 36000 120 -20 60
SC46C1100T TLOCZENIE 400 2900 11000 21.2 800 42000 120 -20 60
SC50A750T TPC TP IE3 SSANIE 400 2900 7500 14 1100 17500 126 -20 60
SC50A750T TPC TP IE3 TLOCZENIE 400 2900 7500 14 1100 17500 126 -20 60
SC50A1100T TPC TP IE3 SSANIE 400 2900 11000 21.2 1100 32000 128 -20 60
SC50A1100T TPC TP IE3 TLOCZENIE 400 2900 11000 21.2 1100 32000 128 -20 60
SC50C750T TPC TP IE3 SSANIE 400 2900 7500 14 1100 18000 126 -20 60
SC50C750T TPC TP IE3 TLOCZENIE 400 2900 7500 14 1100 17500 126 -20 60
SC50C1100T TPC TP IE3 SSANIE 400 2900 11000 21.2 1100 32000 128 -20 60
SC50C1100T TPC TP IE3 TLOCZENIE 400 2900 11000 21.2 1100 32000 128 -20 60
SC10A 037S SSANIE 230 2900 370 2.9 110 12500 18 -20 60
SC10A 037S TLOCZENIE 230 2900 370 2.9 110 12500 18 -20 60
SC10A 055S SSANIE 230 2900 550 4 110 16200 19 -20 60
SC10A 055S TLOCZENIE 230 2900 550 4 110 18000 19 -20 60
SC10C 075S SSANIE 230 2900 750 5.2 110 21300 21.5 -20 60
SC10C 075S TLOCZENIE 230 2900 750 5.2 110 27000 21.5 -20 60
SC20A 110S SSANIE 230 2900 1100 7.9 190 20000 25 -20 60
SC20A 110S TLOCZENIE 230 2900 1100 7.9 190 20000 25 -20 60
SC20A 150S TLOCZENIE 230 2900 1500 8.7 190 27000 26 -20 60
SC20C 110S SSANIE 230 2900 1100 7.9 190 20000 25 -20 60
SC20C 110S TLOCZENIE 230 2900 1100 7.9 190 20000 25 -20 60
SC20C 150S SSANIE 230 2900 1500 8.7 190 27000 26 -20 60
SC20C 150S TLOCZENIE 230 2900 1500 8.7 190 27000 26 -20 60
SC30A 220S SSANIE 230 2900 2200 14 320 25000 39 -20 60
SC30A 220S TLOCZENIE 230 2900 2200 14 320 25000 39 -20 60
