Wentylatory promieniowe MBA
Średniociśnieniowe wentylatory promieniowe o napędzie bezpośrednim.
Wentylatory przystosowane są do transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.
Wentylatory MBA wykonywane są standardowo w figurze LG270, istnieje możliwość zmiany figury na dowolną LG, na życzenie wykonywane są w figurze RD. Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 7042 - szary)
Materiał
Wirniki z łopatkami pochylonymi do tyłu nitowane z blachy aluminiowej, wyważane dynamicznie wg ISO1940. Wirniki spawane stalowe lub ze stali nierdzewnej oferowane są na życzenie.
Obudowa odlewana ze stopów aluminium.
Standardowo wlot wentylatora jest wyposażony w stalową osłonę.
Obudowa odlewana ze stopów aluminium.
Standardowo wlot wentylatora jest wyposażony w stalową osłonę.
Silnik elektryczny
Asynchroniczny, trójfazowy 230/400V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem.
Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE.
Klasa izolacji F, stopień ochrony IP55.
Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
Asynchroniczny, trójfazowy 230/400V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem.
Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE.
Klasa izolacji F, stopień ochrony IP55.
Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
Zastosowanie
Układy transportu pneumatycznego (np. produkcja PET), nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych), systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne), itp.
Charakterystyka

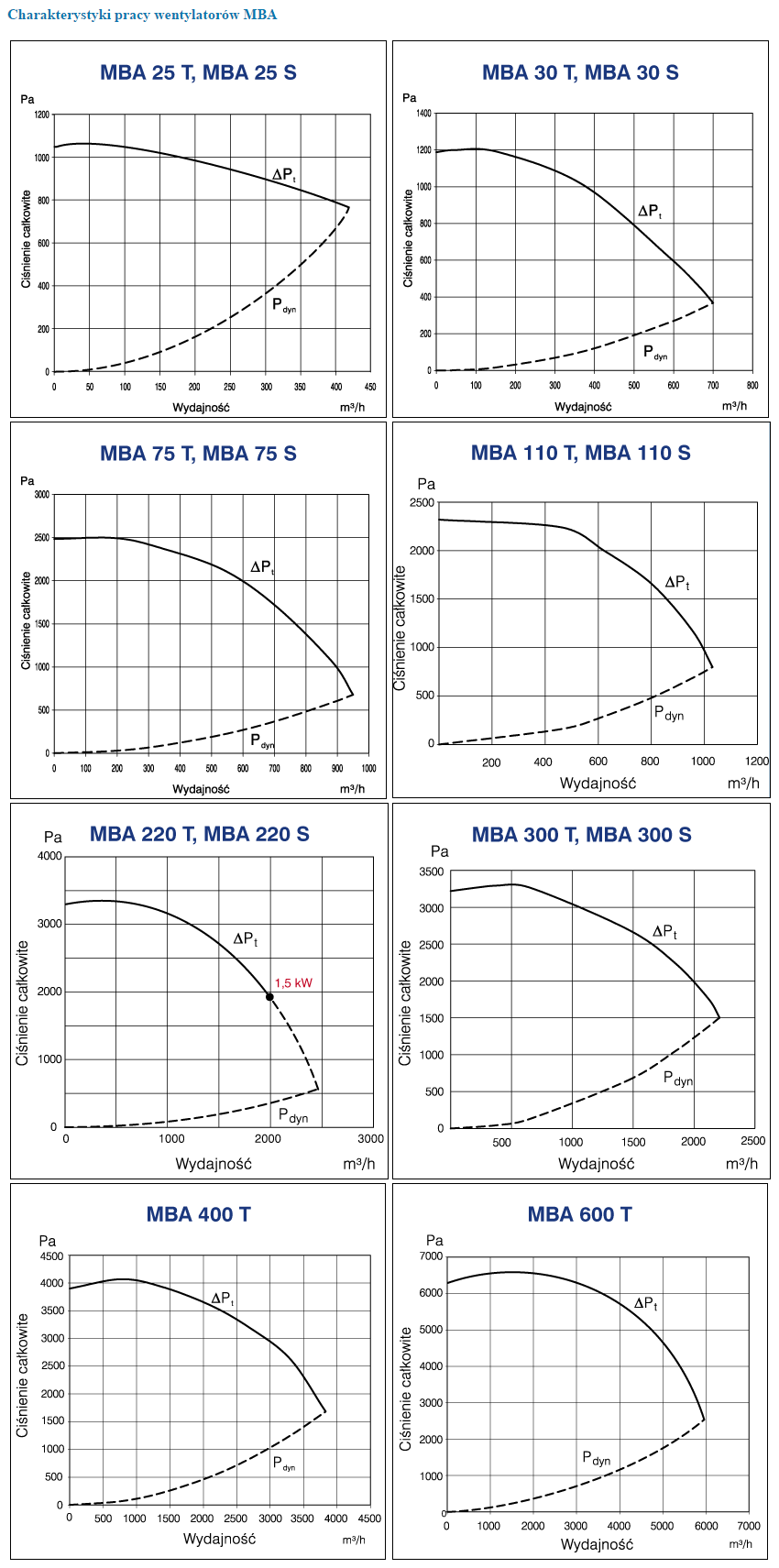

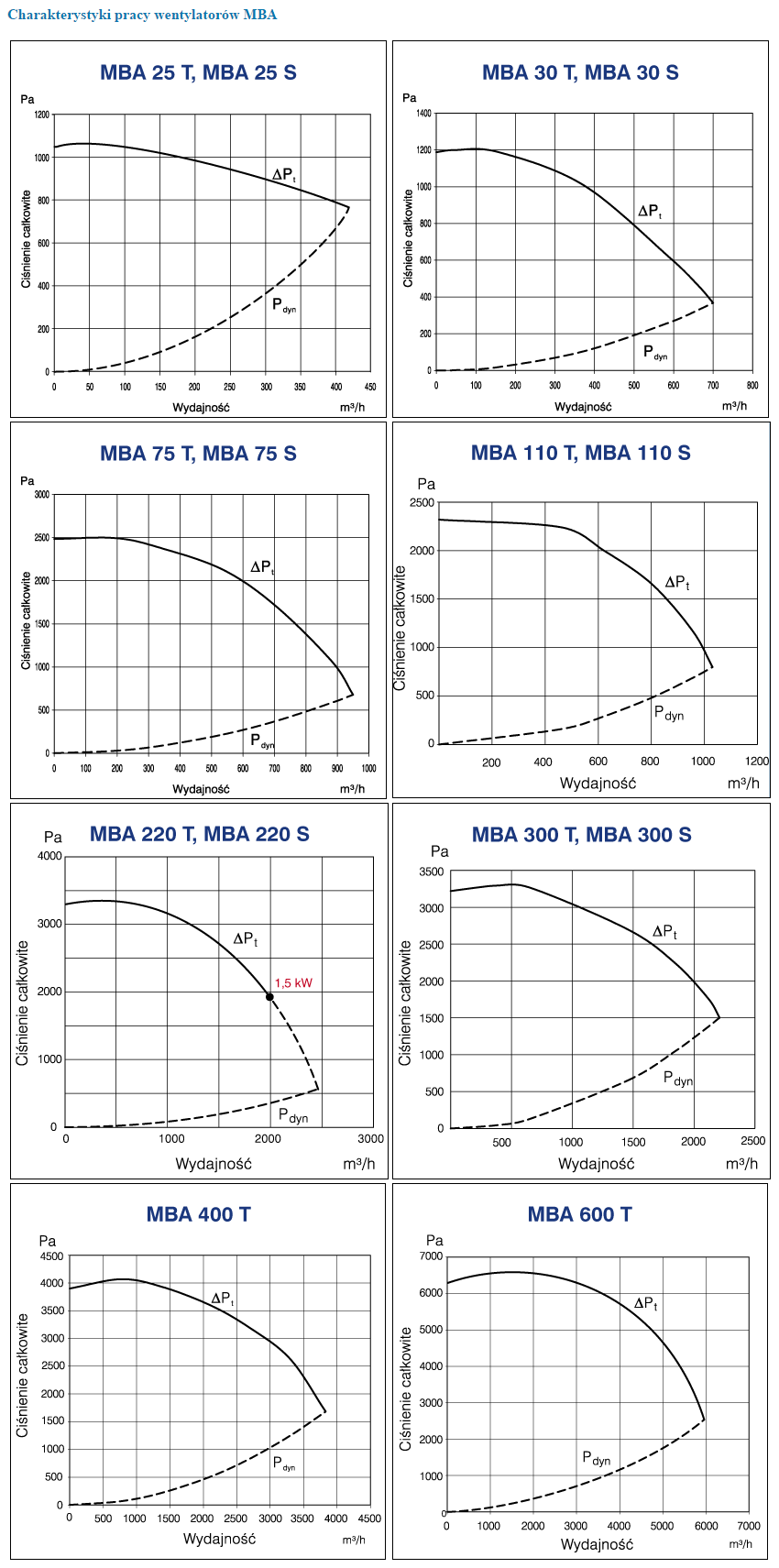

 | Charakterystyki pracy wentylatorów promieniowych MBA |
Konstrukcja

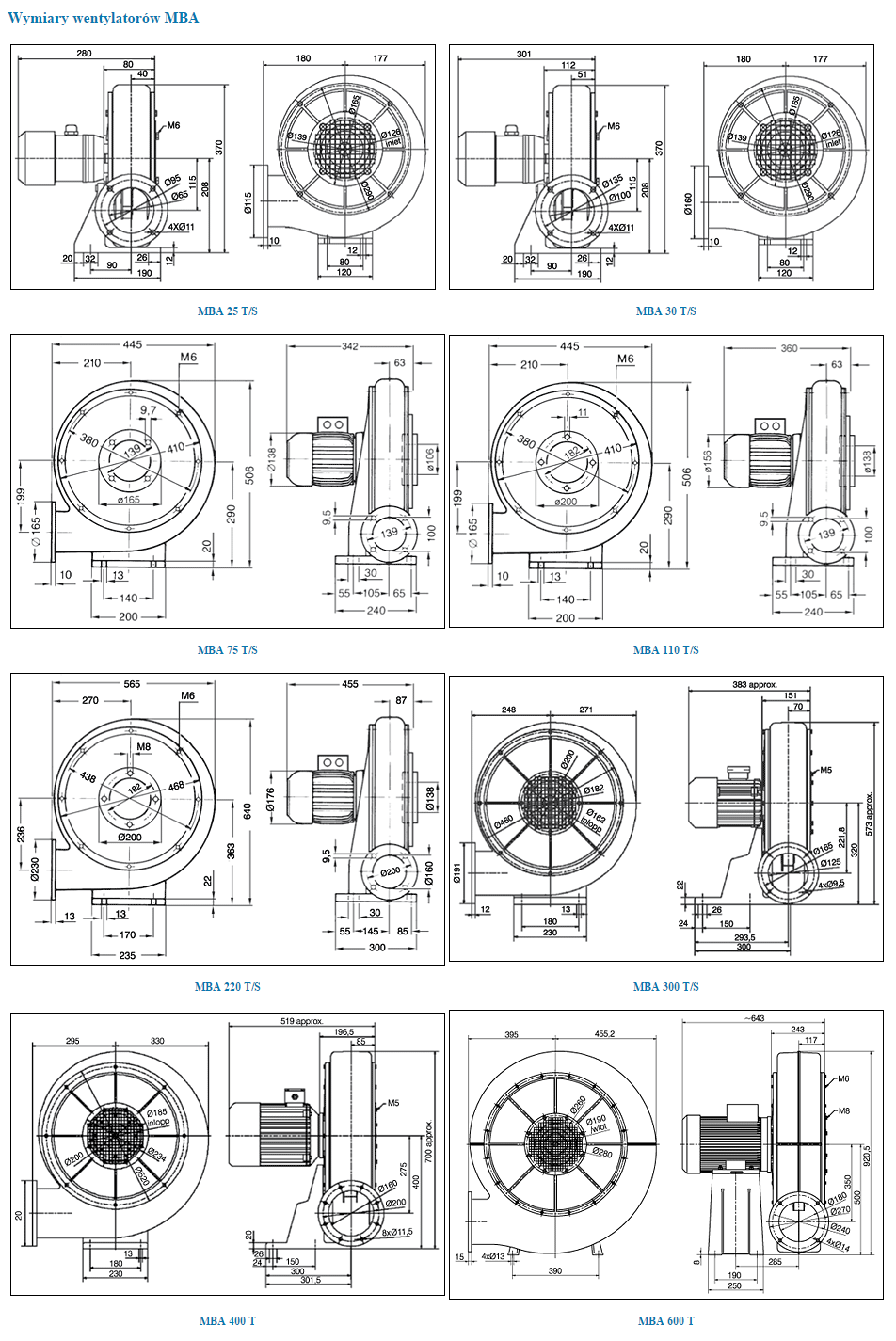

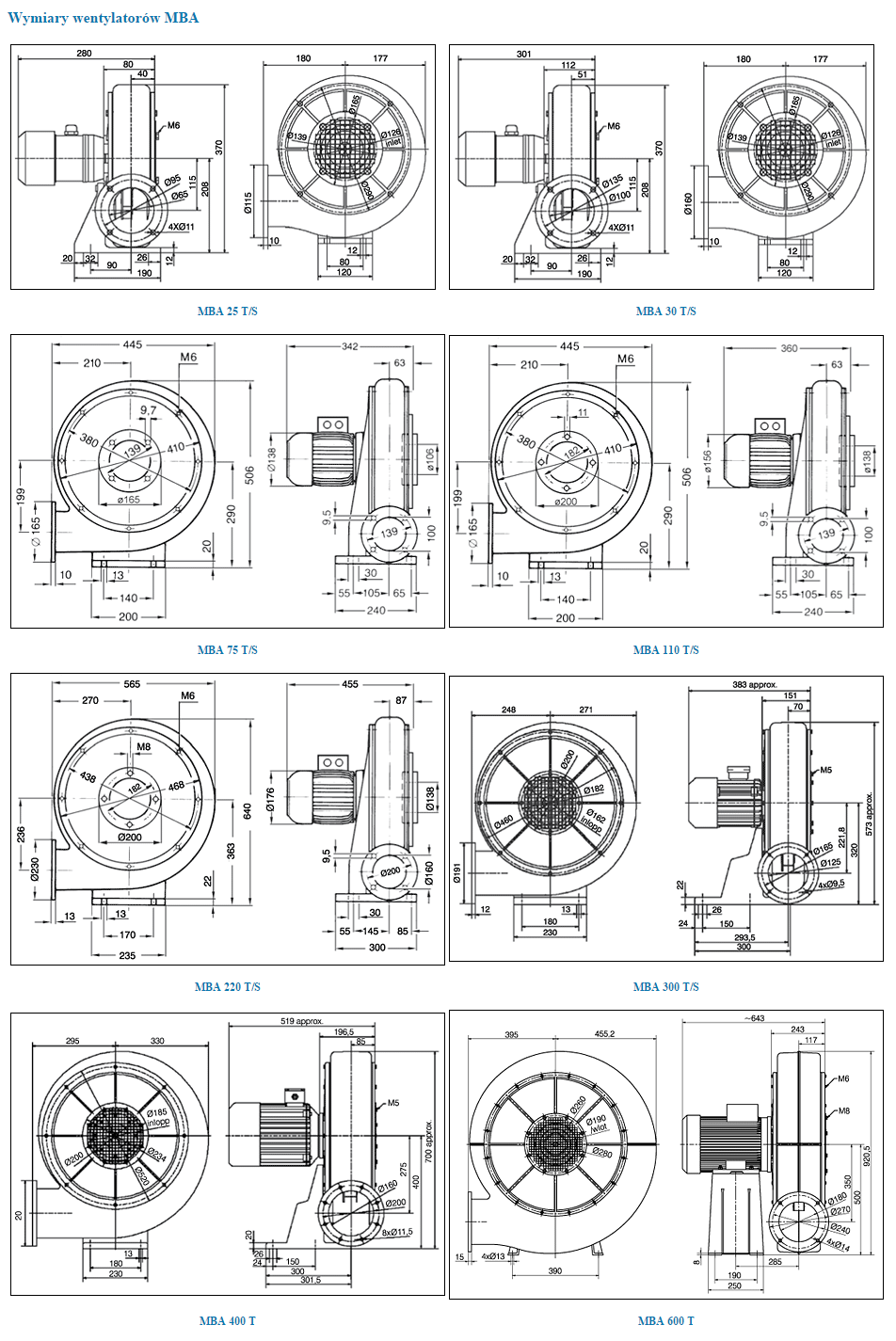

| Wymiary wentylatorów promieniowych MBA |
Dane techniczne
|
Typ
|
Moc silnika
kW |
Prędkość znam.
obr./min. |
Natężenie
znam. A |
Napięcie
V |
Wydajność
max. m3/h |
Ciśnienie
max. Pa |
Poziom ciśn.
akust. dB (A)* |
Masa
kg |
Numer
artykułu |
|
MBA 25S
|
0,12
|
2800
|
1,05
|
230
|
420
|
1080
|
70
|
8,5
|
46510195
|
|
MBA 25T
|
0,12
|
2800
|
0,35
|
400Y
|
420
|
1080
|
70
|
8,0
|
46510190
|
|
MBA 30S
|
0,18
|
2760
|
1,50
|
230
|
700
|
1200
|
70
|
9,0
|
46510205
|
|
MBA 30T
|
0,18
|
2800
|
0,55
|
400Y
|
700
|
1200
|
70
|
8,5
|
46510200
|
|
MBA 75S
|
0,55
|
2820
|
3,80
|
230
|
940
|
2510
|
74
|
16,5
|
46510215
|
|
MBA 75T
|
0,55
|
2800
|
1,40
|
400Y
|
940
|
2510
|
74
|
15,0
|
46510210
|
|
MBA 110S
|
0,75
|
2820
|
4,90
|
230
|
1030
|
2320
|
78
|
20,0
|
46510225
|
|
MBA 110T
|
0,75
|
2820
|
1,80
|
400Y
|
1030
|
2320
|
78
|
18,5
|
46510220
|
|
MBA 220S
|
1,50
|
2860
|
9,50
|
230
|
2000
|
3150
|
79
|
22,5
|
46510235
|
|
MBA 220T
|
1,50
|
2860
|
3,40
|
400Y
|
2000
|
3150
|
79
|
20,5
|
46510230
|
|
MBA 300S
|
1,50
|
2860
|
9,50
|
230
|
2050
|
3250
|
79
|
25,0
|
46510245
|
|
MBA 300T
|
1,50
|
2860
|
3,40
|
400Y
|
2050
|
3250
|
79
|
23,0
|
46510240
|
|
MBA 400T
|
3,00
|
2900
|
6,50
|
400Y
|
3830
|
3900
|
84
|
60,0
|
46510260
|
|
MBA 600T
|
11,00
|
2900
|
20,20
|
400Y
|
6200
|
6000
|
90
|
83,0
|
46510274
|
* w odległości 1 m przy 0,5 wydajności maksymalnej
