Wentylatory chemoodporne VISP
Niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim.
Wentylator standardowo wykonywany w figurze LG90. Wentylatory w innych figurach na życzenie (wielkość 35 tylko w wykonaniu LG). Wentylator wykonany jest zgodnie z AMCA 210-85 i ISO 5801. Wentylatory posiadają znak CE. Maksymalna temperatura tłoczonego medium 40°C. Temperatura otoczenia silnika -15°C do 40°C.
Materiał
Obudowa, wirnik, tarcza silnika i wlot wykonane ze wzmacnianego promieniami UV polipropylenu. Obudowa stanowi jednorodną bryłę. Wirnik z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940. Tarcza silnika i wlot przykręcane do obudowy nierdzewnymi wkrętami, szczelność obudowy zapewnia dodatkowa uszczelka gumowa między wlotem i tarczą silnika a obudową. Silnik standardowo przykręcany do podstawy z blachy stalowej, malowanej proszkowo na kolor szary RAL 7042, na życzenie podstawka z blachy nierdzewnej. Istnieje możliwość dostawy wentylatora bez podstawki.
Silnik elektryczny
Asynchroniczny, trójfazowy 230/400V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
Asynchroniczny, trójfazowy 230/400V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
Zastosowanie
Wentylatory VISP są przeznaczone do transportu medium zawierającego agresywne związki chemiczne (opary kwasów, zasad), do odprowadzania pyłów, dymu, spalin, itp. Odpowiednie do pracy w odciągach i digestoriach, zakładach chemicznych.
Wykonania specjalne
Specjalne wykonania wentylatorów chemoodpornych są zgodne z wymogami dyrektywy 94/9/EC „ATEX” dotyczące urządzeń przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem. Charakterystyki ww. tak jak wentylatorów w wykonaniu standardowym.
Specjalne wykonania wentylatorów chemoodpornych są zgodne z wymogami dyrektywy 94/9/EC „ATEX” dotyczące urządzeń przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem. Charakterystyki ww. tak jak wentylatorów w wykonaniu standardowym.
Charakterystyka
Charakterystyka akustyczna.
|
|
VISP 15
|
VISP 20
|
VISP 25
|
VISP 30
|
VISP 35
|
|||||||
|
punkt 1
|
punkt 2
|
punkt 1
|
punkt 2
|
punk t1
|
punkt 2
|
punkt 3
|
punkt 1
|
punkt 2
|
punkt 1
|
punkt 2
|
||
|
obroty [rpm]
|
1450
|
1450
|
1450
|
1450
|
1450
|
1450
|
2870
|
1450
|
1450
|
1450
|
1450
|
|
|
wydajność [m3/h]
|
39
|
251
|
445
|
660
|
662
|
1330
|
3079
|
915
|
2481
|
6120
|
10080
|
|
|
ciśnienie statyczne [Pa]
|
109
|
87,0
|
217
|
199
|
350
|
318
|
1046
|
552
|
477
|
750
|
625,0
|
|
|
Częstotliwość
Hz |
125
|
50,5
|
55,3
|
65,1
|
67,6
|
70,1
|
72,2
|
84,0
|
75,1
|
60,6
|
74,5
|
74,5
|
|
250
|
51,6
|
51,7
|
64,9
|
65,3
|
70,8
|
70,6
|
86,9
|
76,5
|
68,5
|
68,2
|
72,0
|
|
|
500
|
52,7
|
52,1
|
63,8
|
64,8
|
70,1
|
72,1
|
85,0
|
76,9
|
75,5
|
68,4
|
76,1
|
|
|
1000
|
46,8
|
49,8
|
61,0
|
61,9
|
69,8
|
70,5
|
87,2
|
73,2
|
74,2
|
67,4
|
75,5
|
|
|
2000
|
39,2
|
41,8
|
52,3
|
53,0
|
59,8
|
62,1
|
82,3
|
68,5
|
71,0
|
61,2
|
70,9
|
|
|
4000
|
32,8
|
36,9
|
50,6
|
51,33
|
54,7
|
59,2
|
79,6
|
63,9
|
66,7
|
61,3
|
71,4
|
|
|
Lw (dB)
|
57
|
58,9
|
70,1
|
71,5
|
76,4
|
77,7
|
92,7
|
82
|
79,5
|
82,4
|
87,9
|
|
|
Lw (dBA)
|
52,2
|
53,7
|
65,3
|
66,2
|
72,7
|
73,9
|
90,6
|
78,2
|
78,4
|
77,3
|
86,0
|
|

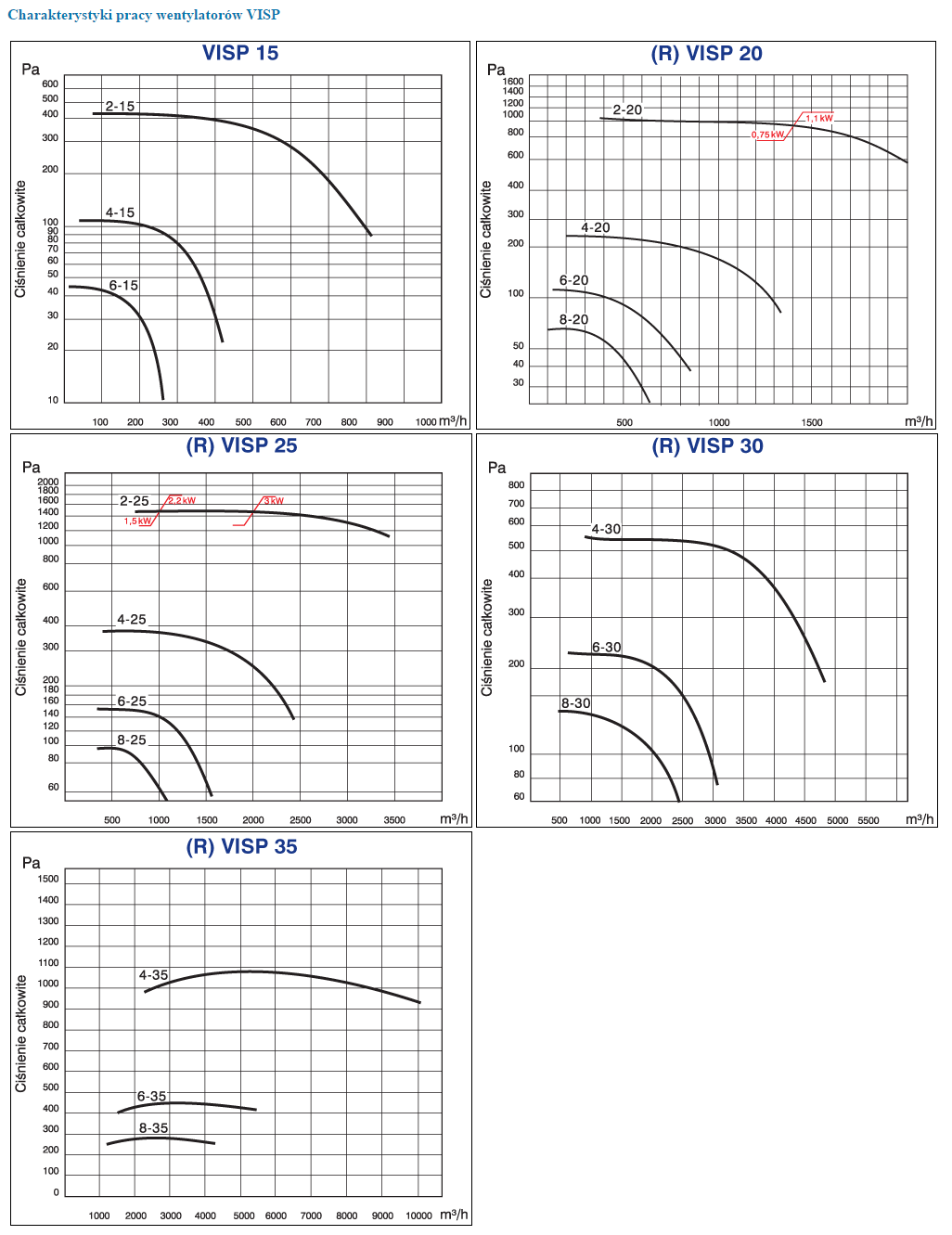

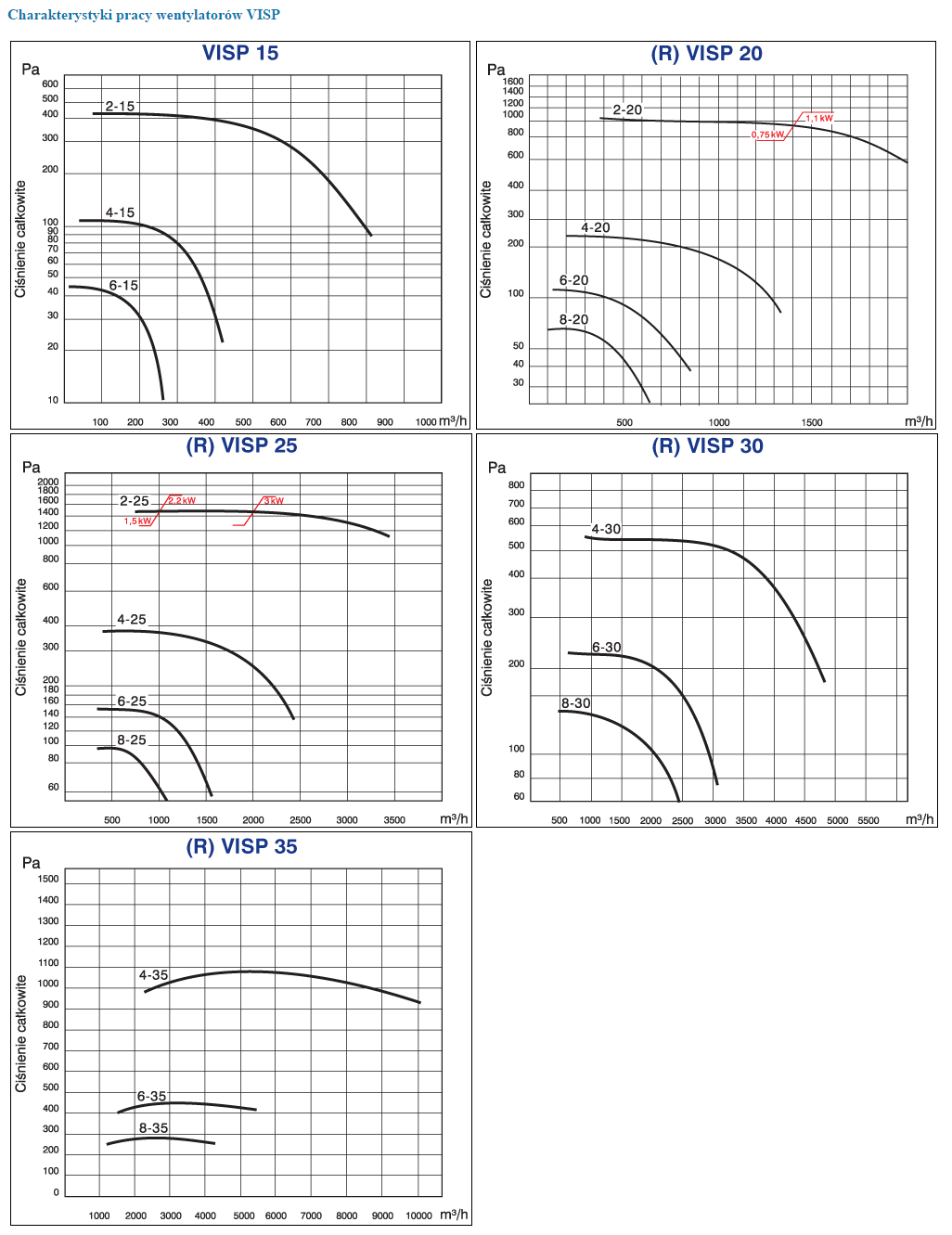

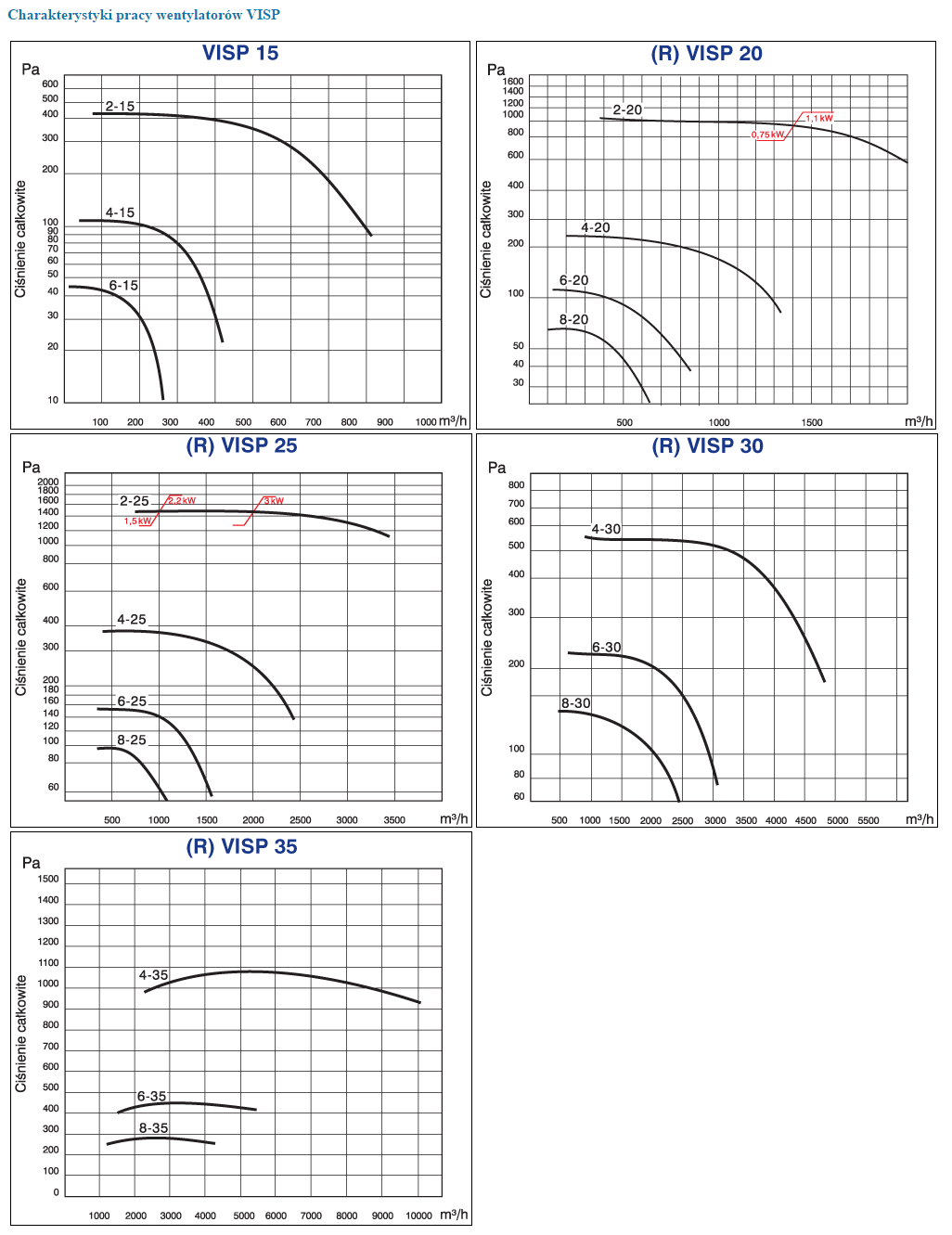

 | Charakterystyki pracy wentylatorów chemoodpornych VISP |

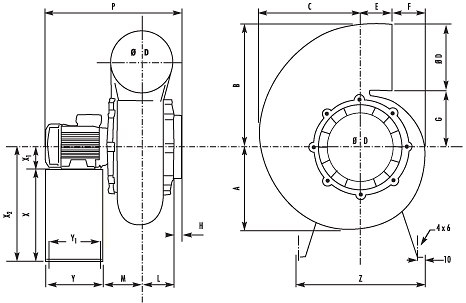

Konstrukcja
|
Typ
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
L
|
M
|
P
|
Y
|
Y1
|
Z
|
X
|
X1
|
|
15
|
170
|
240
|
203
|
125
|
100
|
32
|
115
|
30
|
70
|
80
|
360
|
180
|
160
|
340
|
240
|
71
|
|
20
|
208
|
303
|
240
|
160
|
100
|
57
|
143
|
32
|
84
|
94
|
390
|
180
|
160
|
340
|
240
|
71/80*
|
|
25
|
248
|
365
|
310
|
200
|
103
|
92
|
165
|
35
|
95
|
105
|
415
|
180
|
160
|
420
|
300
|
71/90*
|
|
30
|
300
|
450
|
373
|
250
|
117
|
112
|
198
|
35
|
110
|
120
|
505
|
240
|
220
|
460
|
270
|
80/90*
|
|
35
|
370
|
570
|
450
|
315
|
130
|
170
|
255
|
60
|
150
|
170
|
730
|
350
|
314
|
600
|
468
|
112
|
* – w zależności od wielkości mechanicznej silnika
Dane techniczne
|
Typ
|
Prędkość
obrotowa obr./min. |
Moc
nominalna kW |
Napięcie
V |
Natężenie
A |
Wydajność
max m3/h |
Max.
ciśnienie statyczne Pa |
Masa
kg |
|
VISP/6-15-018T
|
880
|
0,18
|
400
|
0,60
|
280
|
46
|
12,0
|
|
VISP/4-15-025T
|
1350
|
0,25
|
400
|
0,71
|
440
|
110
|
12,0
|
|
VISP/4-15-025S
|
1350
|
0,25
|
230
|
2,30
|
440
|
110
|
12,5
|
|
VISP/2-15-037T
|
2730
|
0,37
|
400
|
0,90
|
860
|
430
|
12,3
|
|
VISP/2-15-037S
|
2800
|
0,37
|
230
|
3,00
|
860
|
430
|
12,7
|
|
VISP/6-20-018T
|
880
|
0,18
|
400
|
0,60
|
860
|
115
|
13,0
|
|
VISP/4-20-025T
|
1350
|
0,25
|
400
|
0,71
|
1320
|
240
|
13,2
|
|
VISP/4-20-025S
|
1350
|
0,25
|
230
|
2,30
|
1320
|
240
|
13,7
|
|
VISP/2-20-075T
|
2770
|
0,75
|
400
|
1,70
|
1400
|
1040
|
20,5
|
|
VISP/2-20-075S
|
2820
|
0,75
|
230
|
5,20
|
1400
|
1040
|
20,5
|
|
VISP/2-20-110T
|
2770
|
1,10
|
400
|
2,45
|
1950
|
1040
|
21,7
|
|
VISP/2-20-110S
|
1820
|
1,10
|
230
|
7,90
|
1950
|
1040
|
20,5
|
|
VISP/6-25-018T
|
880
|
0,18
|
400
|
0,60
|
1550
|
150
|
16,0
|
|
VISP/4-25-037T
|
1380
|
0,37
|
400
|
0,98
|
2410
|
370
|
16,5
|
|
VISP/4-25-037S
|
1360
|
0,37
|
230
|
3,10
|
2410
|
370
|
17,0
|
|
VISP/2-25-220T
|
2845
|
2,20
|
400
|
4,60
|
2000
|
1450
|
27,5
|
|
VISP/2-25-300T
|
2835
|
3,00
|
400
|
6,50
|
3450
|
1450
|
29,0
|
|
VISP/6-30-055T
|
900
|
0,55
|
400
|
1,65
|
3050
|
220
|
27,0
|
|
VISP/4-30-150T
|
1420
|
1,50
|
400
|
3,40
|
4820
|
560
|
31,5
|
|
VISP/4-30-150S
|
1400
|
1,50
|
230
|
9,30
|
4820
|
560
|
31,5
|
|
VISP/8-35-150T
|
710
|
1,50
|
400
|
4,20
|
5500
|
280
|
59,0
|
|
VISP/6-35-220T
|
955
|
2,20
|
400
|
5,40
|
7000
|
450
|
59,0
|
|
VISP/4-35-550T
|
1450
|
5,50
|
400
|
10,90
|
8400
|
1090
|
74,0
|
|
VISP/4-35-750T
|
1455
|
7,50
|
400
|
14,40
|
10100
|
1090
|
80,0
|
 | Karta katalogowa |
