Przeciwwybuchowe wentylatory dachowe HCTT EX typ B

Specjalne wykonanie wentylatorów dachowych typu HCTT zgodne z wymogami Dyrektywy 94/9/EC „ATEX” dotyczącej urządzeń

przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem.

Dostępne wersje przeciwwybuchowe wentylatorów HCTT zgodne z dyrektywą „ATEX”:

obudowa wzmocniona II2G EExellT3
obudowa ognioszczelna II2G EExdllBT5 lub EExdllCT4 (tylko dla modeli HCTT/4-800/, /4-900/, /4-1000/ oraz HCTT/6-800/, /6-900/, /6-1000/).

Materiał

Wentylatory typu HCTT w wersji przeciwwybuchowej są produkowane z silnikami trójfazowymi 230/400V, 50Hz, 4-, 6- i 8-biegunowymi. Stopień ochrony IP 55, klasa izolacji F. Silniki wentylatorów w wersji przeciwwybuchowej nie są przystosowane do regulacji prędkości obrotowej.

Wentylatory typu HCTT z silnikami jednofazowymi nie mogą być dostarczone w wykonaniu przeciwwybuchowym.

Wszystkie wentylatory typu HCTT w wykonaniu przeciwwybuchowym są oznaczone symbolem „EX” występującym w nazwie danego wentylatora, na przykład: HCTT/4-400/-B EX.
Instalację należy przeprowadzić z uwzględnieniem obowiązujących przepisów i warunków określonych a Dokumentacji Techniczno-Ruchowej. Charakterystyki pracy oraz pozostałe dane techniczne – zgodnie z danymi wentylatorów typu HCTT.

Zastosowanie

Wentylaja pomieszczeń w w przestrzeniach zagrożonych wybuchem.

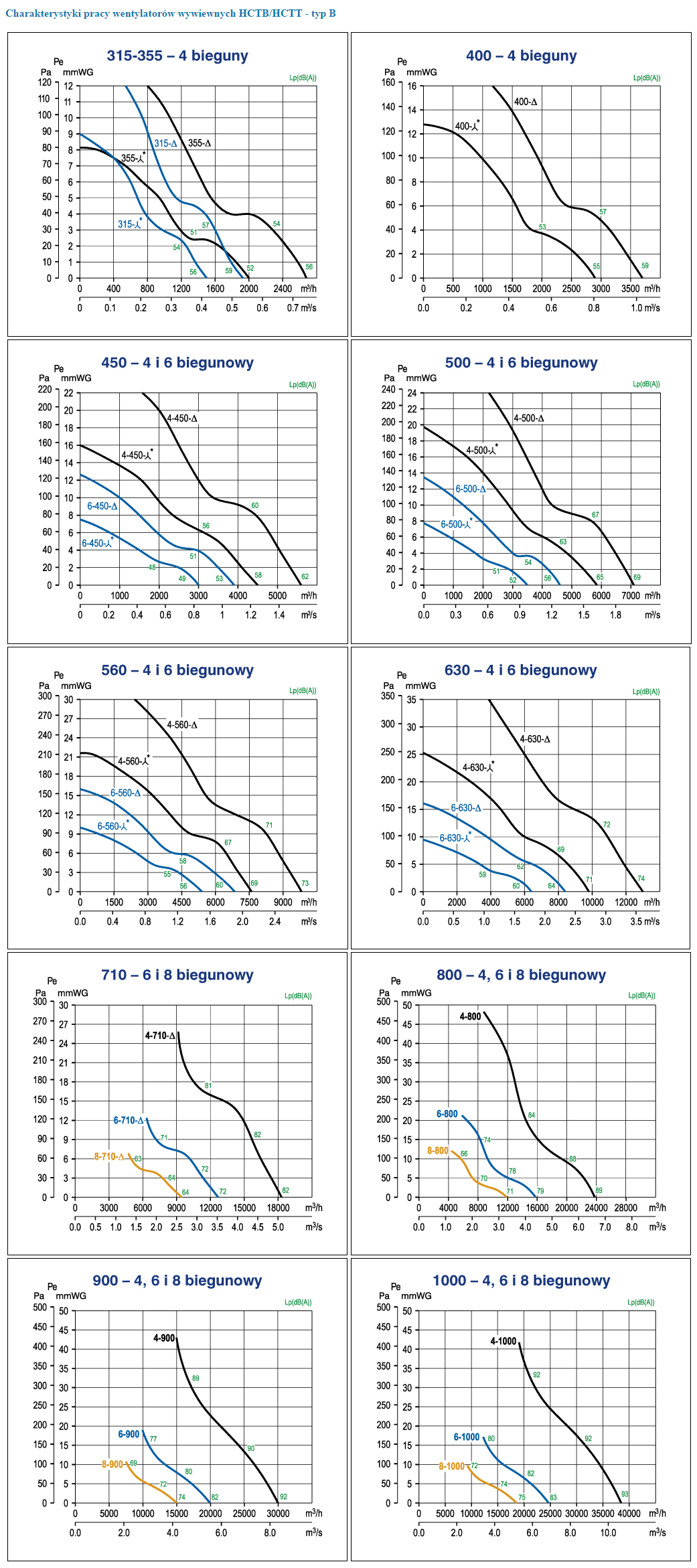

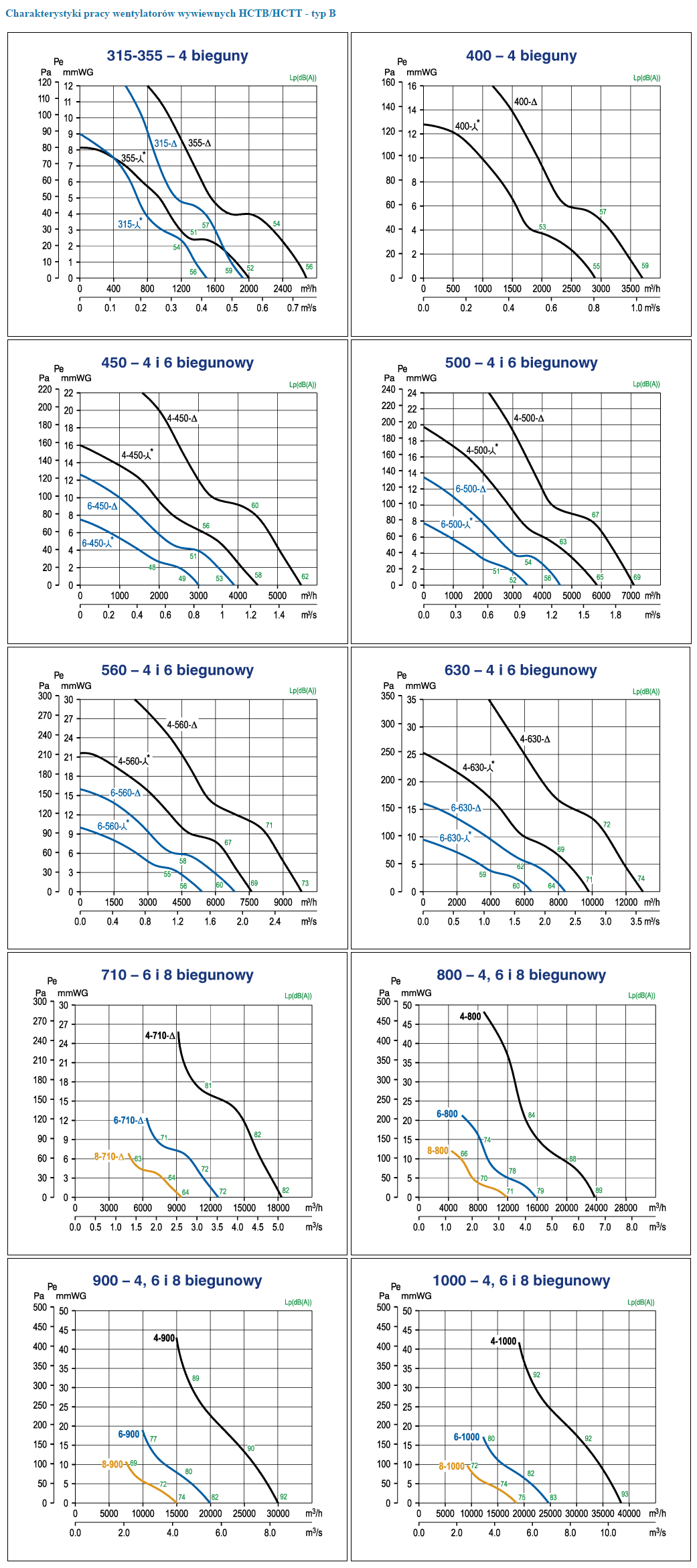

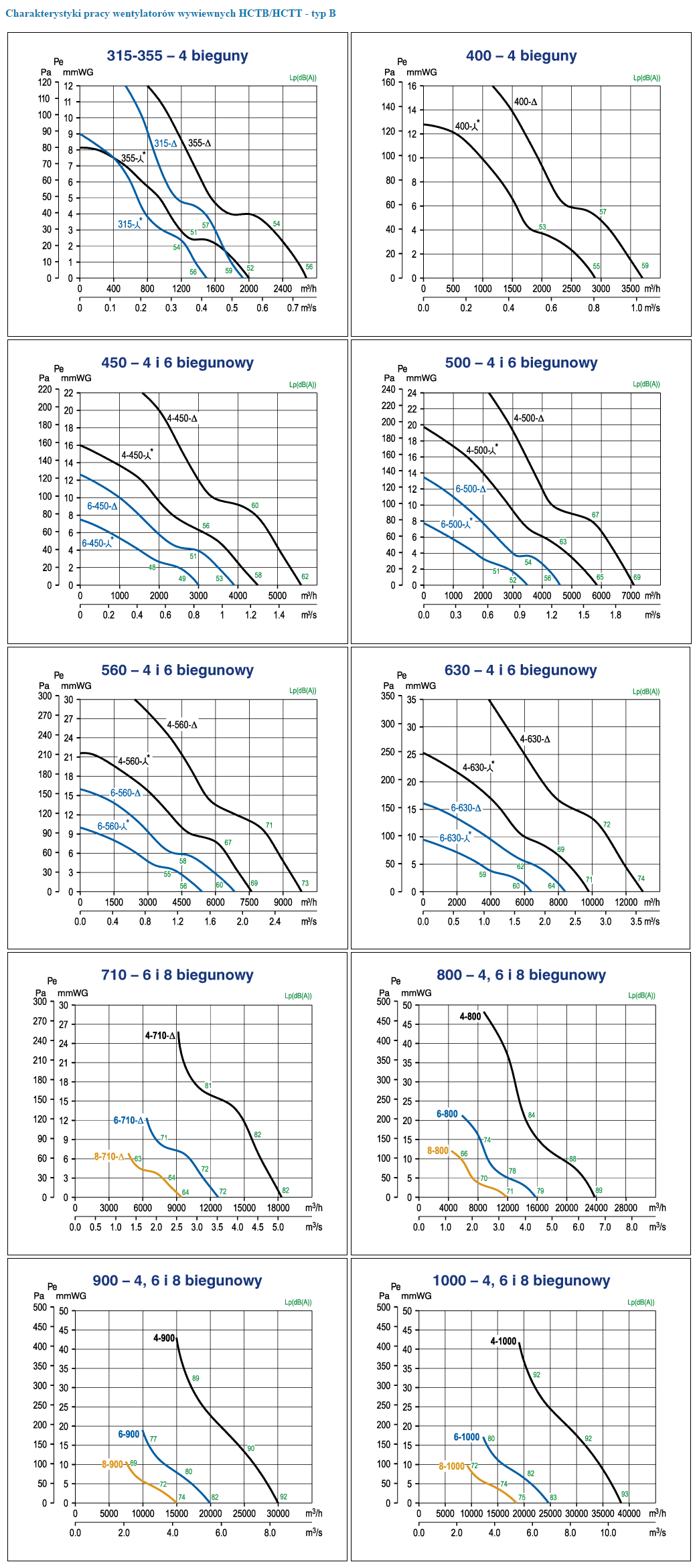

Charakterystyka

Konstrukcja

Typ	ØA	B	C	ØD	ØE	F	G	H
355	760	630	535	355	12	40	80	361
400	760	630	535	400	12	40	80	361
450	895	710	590	450	14	40	110	410
500	895	710	590	500	14	40	110	410
560	1150	905	750	560	14	50	185	488
630	1150	905	750	630	14	50	185	488
710	1350	1100	840	710	14	50	200	551
800	1350	1100	840	800	14	50	200	732
900	1560	1250	950	900	14	50	200	756
1000	1580	1250	950	1000	14	50	200	756

Dane techniczne

Dane techniczne – dla wentylatorów wywiewnych HCTT - B II 2G EEXEIIT3.

Typ	Prędkość obrotowa obr./min.	Max. pobór mocy W	Natężenie prądu max A	Wydajność max. m3/h		Poziom ciśnienia akustycznego* db(A) w odl.1,5m		Masa kg
Typ	Prędkość obrotowa obr./min.	Max. pobór mocy W	Natężenie prądu max A	wyższa prędkość	niższa prędkość	Wlot	Wylot	Masa kg
TRÓJFAZOWE 400V
TRÓJFAZOWE 4 BIEGUNOWE
HCTT/4-355-B EX ATEX	1260	200	0,46	2680	2000	56	55	15,8
HCTT/4-400-B EX ATEX	1350	300	0,80	3700	2900	59	58	16,5
HCTT/4-450-B EX ATEX	1230	500	1,00	5600	4500	63	61	23,5
HCTT/4-500-B EX ATEX	1350	660	1,60	7100	5850	69	67	25,4
HCTT/4-560-B EX ATEX	1320	1210	2,30	9820	7600	73	69	40,0
HCTT/4-630-B EX ATEX	1290	1600	3,20	13000	9800	74	70	42,6
HCTT/4-710-B EX ATEX	1300	2200	4,00	17400	-	82	80	60,0
HCTT/4-800-B EX ATEX	1400	3 kW**	7,30	23800	-	89	86	67,0
HCTT/4-900-B EX ATEX	1400	4 kW**	9,50	30000	-	92	89	77,0
HCTT/4-1000-B EX ATEX	1450	5,5 kW**	12,00	38500	-	93	90	123,0
TRÓJFAZOWE 6 BIEGUNOWE
HCTT/6-450-B EX ATEX	835	190	0,48	3900	3000	53	62	23,5
HCTT/6-500-B EX ATEX	830	250	0,57	4600	3500	56	54	25,4
HCTT/6-560-B EX ATEX	850	410	0,93	6850	5400	60	58	40,0
HCTT/6-630-B EX ATEX	810	600	1,18	8400	6400	64	61	42,6
HCTT/6-710-B EX ATEX	900	1100	3,30	12700	-	72	70	54,0
HCTT/6-800-B EX ATEX	930	0,75 kW**	2,50	15800	-	79	76	57,0
HCTT/6-900-B EX ATEX	930	1,1 kW**	3,50	20000	-	82	79	67,0
HCTT/6-1000-B EX ATEX	930	1,5 kW**	4,50	24700	-	83	80	108,0
TRÓJFAZOWE 8 BIEGUNOWE
HCTT/8-710-B EX ATEX	670	370	1,20	9500	-	64	62	52,0
HCTT/8-800-B EX ATEX	700	370	1,90	11900	-	71	68	57,0
HCTT/8-900-B EX ATEX	700	550	2,30	15000	-	74	71	67,0
HCTT/8-1000-B EX ATEX	700	750	2,80	18600	-	75	72	108,0

** Wentylator umieszczony na dachu.
** Moc absorbowana.
