Przeciwwybuchowe wentylatory COMPACT TCBT EX
Specjalne wykonanie wentylatorów typu COMPACT zgodne z wymogami Dyrektywy 94/9/EC „ATEX” dotyczącej urządzeń
przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem.
Dostępne wersje przeciwwybuchowe wentylatorów COMPACT zgodne z dyrektywą „ATEX”:
przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem.Dostępne wersje przeciwwybuchowe wentylatorów COMPACT zgodne z dyrektywą „ATEX”:
-
obudowa wzmocniona II2G EExellT3
-
obudowa ognioszczelna II2G EExdllBT5 lub EExdllCT4 (tylko dla modeli TCBT/4-710/, /4-800/, /6-800/, /8-800/).
Dopuszczalny zakres temperatury pracy: od -30°C do +40°C.
Materiał
Wentylatory typu COMPACT w wersji przeciwwybuchowej są produkowane w średnicach standardowych od 315 mm z silnikami trojfazowymi 230/400V, 50Hz, 4-, 6- i 8-biegunowymi. Stopień ochrony IP 55, klasa izolacji F.Silniki wentylatorów w wersji przeciwwybuchowej nie są przystosowane do regulacji prędkości obrotowej.
Zastosowanie
Wszystkie wentylatory typu COMPACT w wykonaniu przciwwybuchowym są oznaczone symbolem „EX” występującym w nazwie danego wentylatora, na przykład: HCBT/4-400/HA EX.
Wentylatory mogą być instalowane w dowolnej pozycji. Instalację należy przeprowadzić z uwzględnieniem obowiązujących przepisów i warunków określonych w Dokumentacji Techniczno-Ruchowej.
Charakterystyki pracy oraz pozostałe dane techniczne – zgodnie z danymi wentylatorów typu COMPACT z wirnikami aluminiowymi.
Wentylatory mogą być instalowane w dowolnej pozycji. Instalację należy przeprowadzić z uwzględnieniem obowiązujących przepisów i warunków określonych w Dokumentacji Techniczno-Ruchowej.
Charakterystyki pracy oraz pozostałe dane techniczne – zgodnie z danymi wentylatorów typu COMPACT z wirnikami aluminiowymi.
|
LOM 03ATEX2082 X
|
Wentylatory typu COMPACT w wielkościach /2-250/, /4-250/ zarówno w wersji ściennej jak i kanałowej, jak też wentylatory z silnikami jednofazowymi nie mogą być dostarczone w wykonaniu przeciwwybuchowym.
Charakterystyka

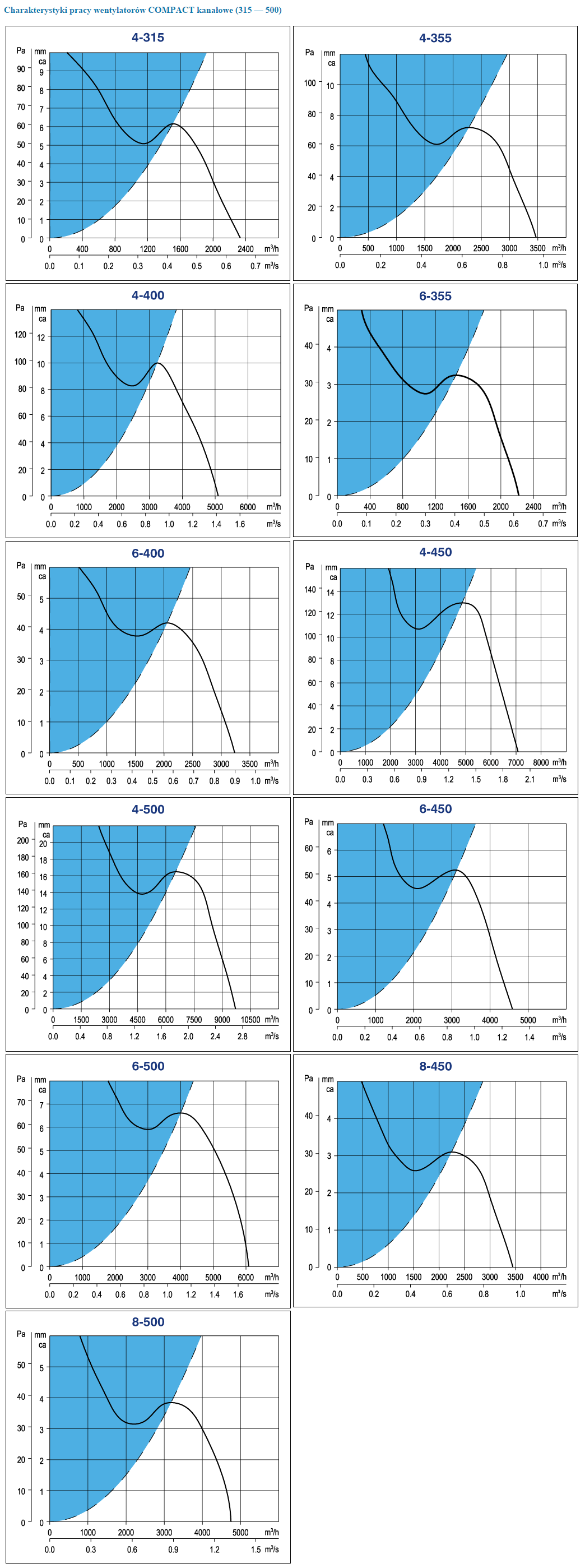

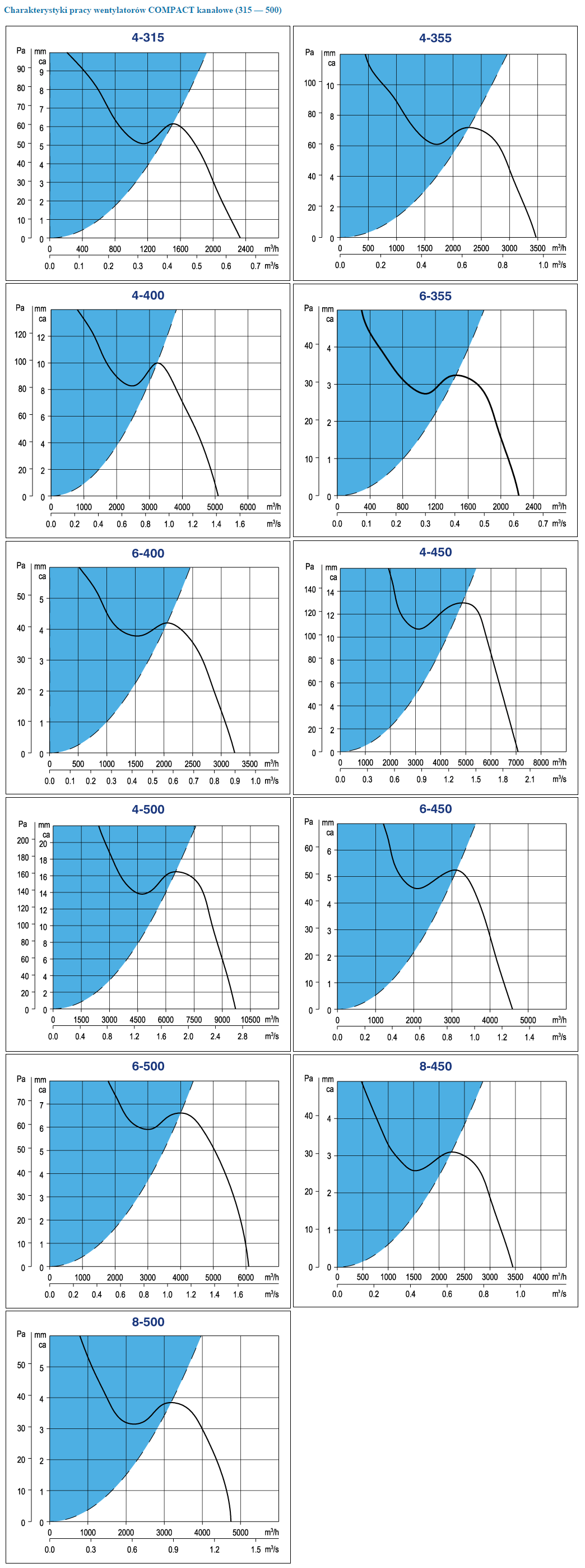

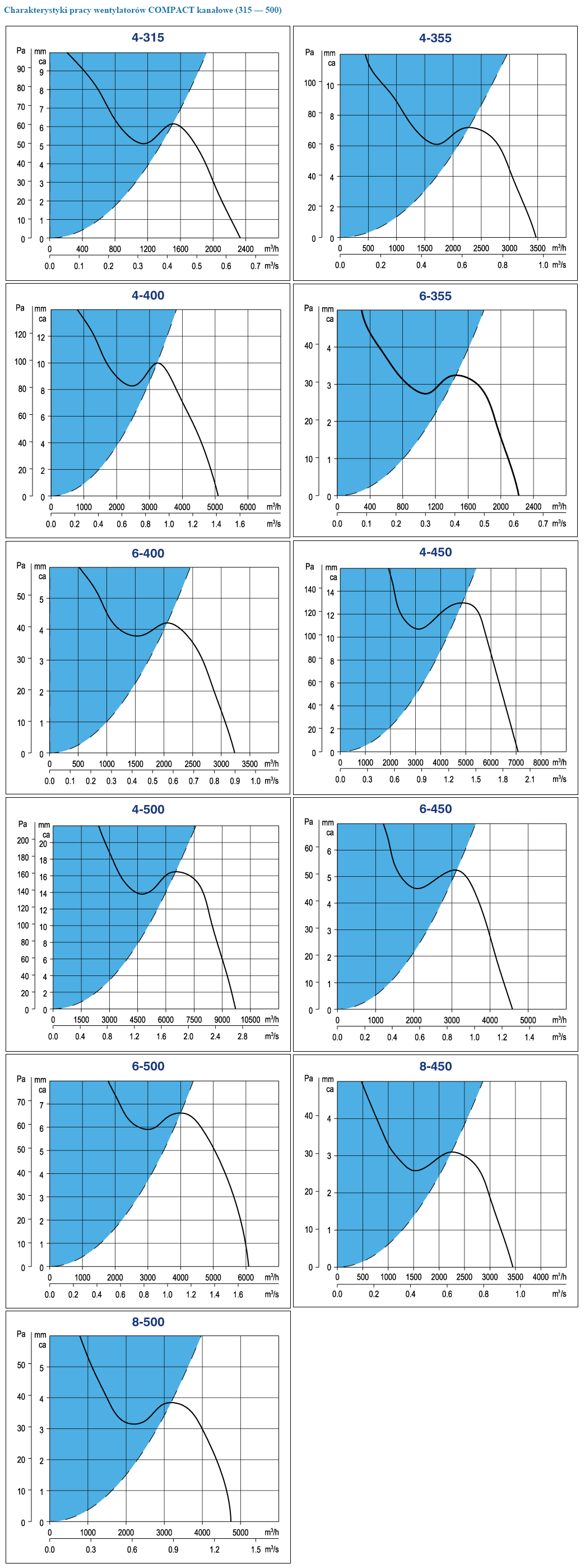

 | Charakterystyki pracy wentylatorów kanałowych COMPACT (315-500) |

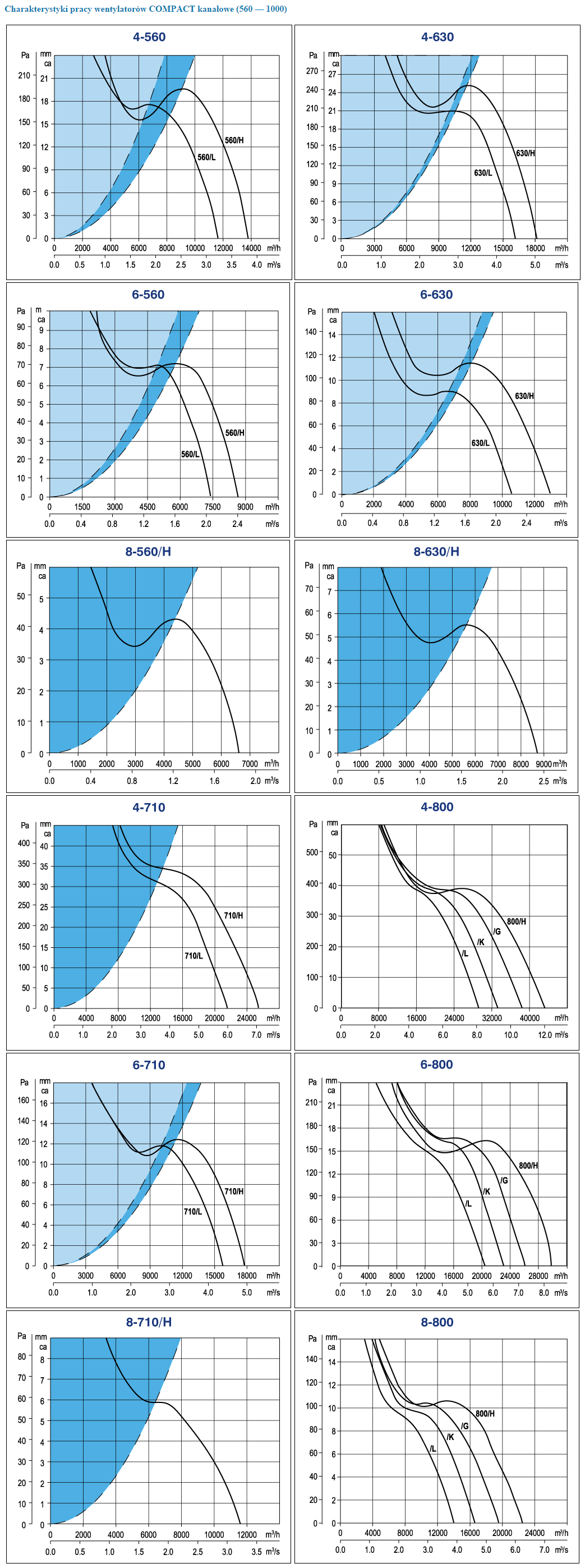

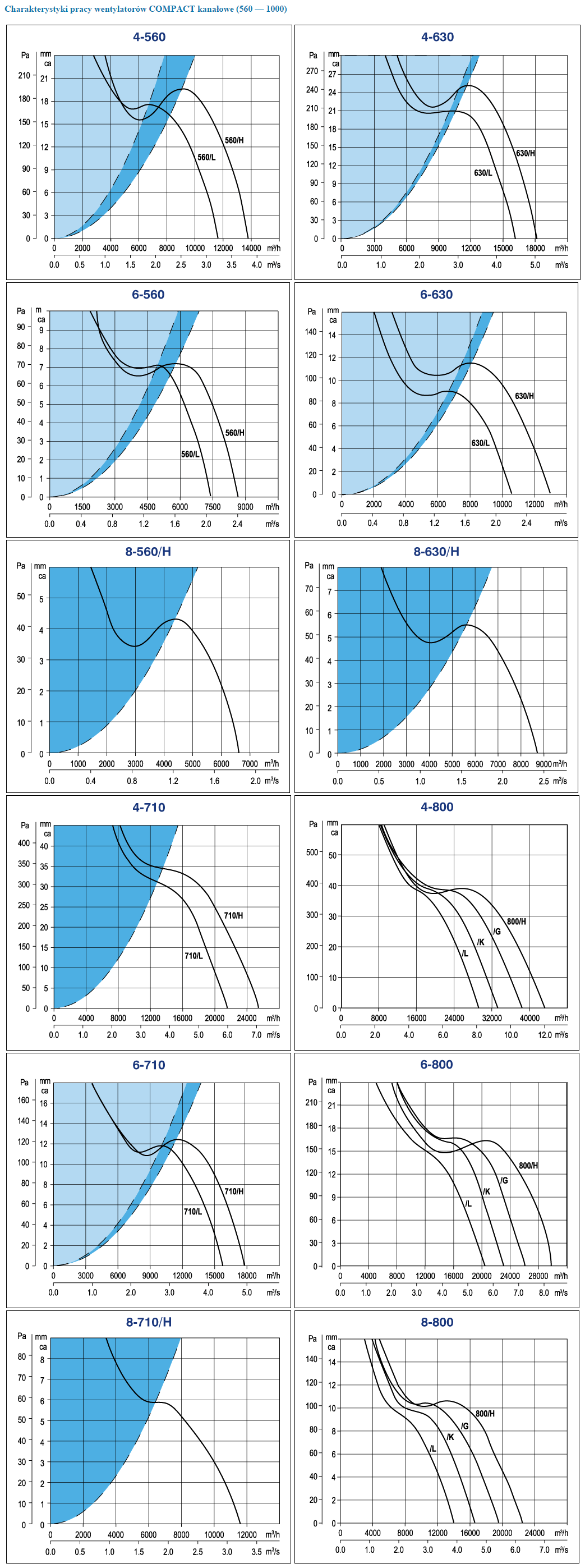

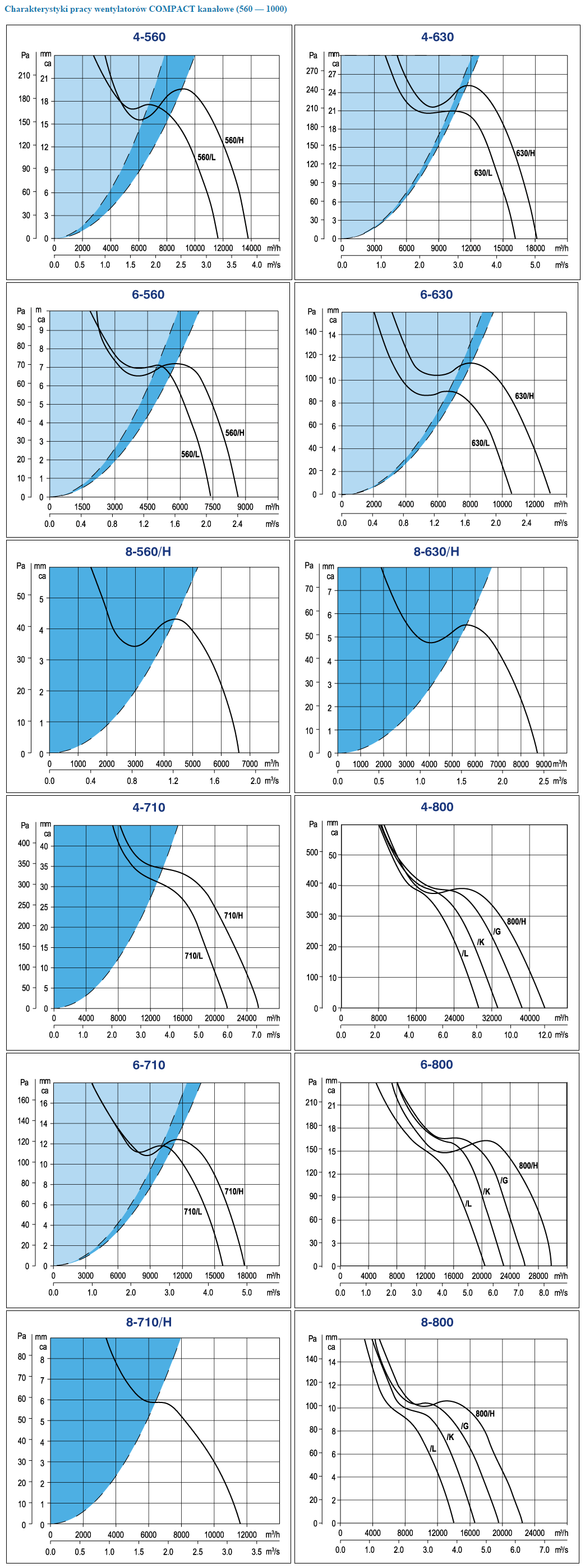

| Charakterystyki pracy wentylatorów kanałowych COMPACT (560-800) |
Konstrukcja
|
Typ
|
ØA
|
B
|
C
|
ØD
|
ØE
|
Otwory
|
|
315
|
386
|
355
|
170
|
315
|
10
|
8
|
|
355
|
426
|
395
|
170
|
355
|
10
|
8
|
|
400
|
487
|
450
|
170
|
400
|
12
|
8
|
|
450
|
537
|
500
|
180
|
450
|
12
|
8
|
|
500
|
595
|
560
|
180
|
500
|
12
|
12
|
|
560
|
655
|
630
|
240
|
560
|
12
|
12
|
|
630
|
725
|
690
|
240
|
630
|
12
|
12
|
|
Typ
|
ØA | B | C | ØD | E | |
| 4 bieg. | 6 bieg. | |||||
|
710/H
|
806
|
770
|
350
|
710
|
426
|
-
|
Dane techniczne
Dane techniczne wentylatorów TCBT EX ATEX (wirnik aluminiowy)
|
Ilość biegunów
|
Typ
|
Prędkość obrotowa
|
Maksymalna moc absorbowana
W |
Natężenie prądu A
|
Poziom ciśnienia akust.
dB (A) |
Wydajność (max.) m3/h
|
Masa kg
|
|
|
230V
|
400V
|
|||||||
|
TRÓJFAZOWE
|
||||||||
|
4
|
TCBT/4-315/HB EX ATEX
|
1300
|
150
|
0,6
|
0,3
|
54
|
2340
|
11,0
|
|
TCBT/4-355/HB EX ATEX
|
1260
|
200
|
0,8
|
0,5
|
58
|
3470
|
13,2
|
|
|
TCBT/4-400/HB EX ATEX
|
1360
|
300
|
1,4
|
0,8
|
60
|
5100
|
15,5
|
|
|
TCBT/4-450/HB EX ATEX
|
1400
|
630
|
2,7
|
1,6
|
62
|
7100
|
21,0
|
|
|
TCBT/4-500/HB EX ATEX
|
1340
|
880
|
2,9
|
1,7
|
66
|
9710
|
25,0
|
|
|
TCBT/4-560/HB EX ATEX
|
1370
|
1520
|
4,9
|
2,8
|
69
|
13780
|
34,7
|
|
|
TCBT/4-630/HB EX ATEX
|
1360
|
2200
|
7,1
|
4,0
|
70
|
18200
|
40,0
|
|
|
TCBT/4-710/HB EX ATEX
|
1450
|
3400
|
11,1
|
6,4
|
76
|
25500
|
54,0
|
|
|
6
|
TCBT/6-355/HB EX ATEX
|
875
|
90
|
0,5
|
0,3
|
50
|
2220
|
13,2
|
|
TCBT/6-400/HB EX ATEX
|
830
|
110
|
0,5
|
0,3
|
52
|
3240
|
15,5
|
|
|
TCBT/6-450/HB EX ATEX
|
890
|
200
|
0,9
|
0,5
|
53
|
4590
|
20,7
|
|
|
TCBT/6-500/HB EX ATEX
|
870
|
270
|
1,0
|
0,6
|
57
|
6100
|
24,8
|
|
|
TCBT/6-560/HB EX ATEX
|
870
|
470
|
1,7
|
1,0
|
60
|
8680
|
33,5
|
|
|
TCBT/6-630/HB EX ATEX
|
950
|
860
|
4,9
|
2,8
|
62
|
13000
|
38,5
|
|
|
TCBT/6-710/HB EX ATEX
|
910
|
1300
|
5,2
|
3,0
|
69
|
17800
|
46,0
|
|
