Przeciwwybuchowe wentylatory COMPACT HCBT EX
Specjalne wykonanie wentylatorów typu COMPACT zgodne z wymogami Dyrektywy 94/9/EC „ATEX” dotyczącej urządzeń
przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem.
Dostępne wersje przeciwwybuchowe wentylatorów COMPACT zgodne z dyrektywą „ATEX”:
przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem.Dostępne wersje przeciwwybuchowe wentylatorów COMPACT zgodne z dyrektywą „ATEX”:
-
obudowa wzmocniona II2G EExellT3
-
obudowa ognioszczelna II2G EExdllBT5 lub EExdllCT4 (tylko dla modeli HCBT/...-800 i /...-1000/).
Dopuszczalny zakres temperatury pracy: od -30°C do +40°C.
Materiał
Wentylatory typu COMPACT w wersji przeciwwybuchowej są produkowane w średnicach standardowych od 315 mm z silnikami trojfazowymi 230/400V, 50Hz, 4-, 6- i 8-biegunowymi. Stopień ochrony IP 55, klasa izolacji F.Silniki wentylatorów w wersji przeciwwybuchowej nie są przystosowane do regulacji prędkości obrotowej.
Zastosowanie
Wszystkie wentylatory typu COMPACT w wykonaniu przciwwybuchowym są oznaczone symbolem „EX” występującym w nazwie danego wentylatora, na przykład: HCBT/4-400/HA EX.
Wentylatory mogą być instalowane w dowolnej pozycji. Instalację należy przeprowadzić z uwzględnieniem obowiązujących przepisów i warunków określonych w Dokumentacji Techniczno-Ruchowej.
Charakterystyki pracy oraz pozostałe dane techniczne – zgodnie z danymi wentylatorów typu COMPACT z wirnikami aluminiowymi.
Wentylatory mogą być instalowane w dowolnej pozycji. Instalację należy przeprowadzić z uwzględnieniem obowiązujących przepisów i warunków określonych w Dokumentacji Techniczno-Ruchowej.
Charakterystyki pracy oraz pozostałe dane techniczne – zgodnie z danymi wentylatorów typu COMPACT z wirnikami aluminiowymi.
|
LOM 03ATEX2082 X
|
Wentylatory typu COMPACT w wielkościach /2-250/, /4-250/ zarówno w wersji ściennej jak i kanałowej, jak też wentylatory z silnikami jednofazowymi nie mogą być dostarczone w wykonaniu przeciwwybuchowym.
Charakterystyka

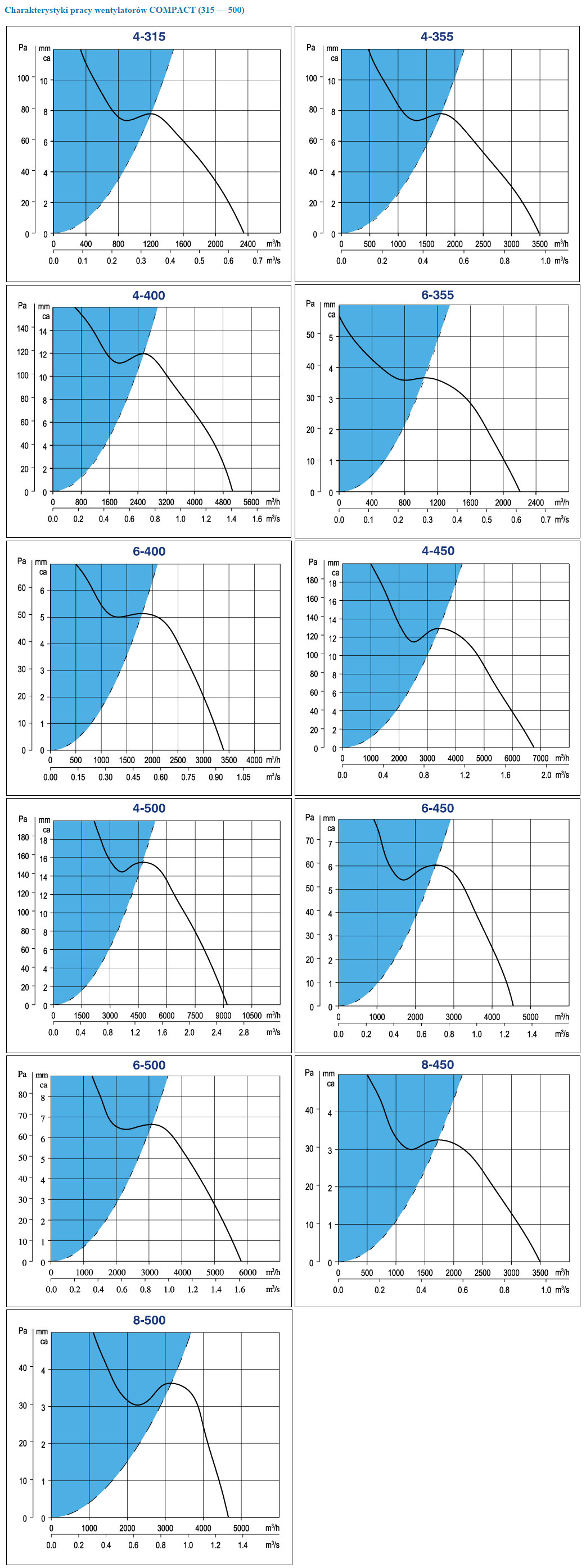

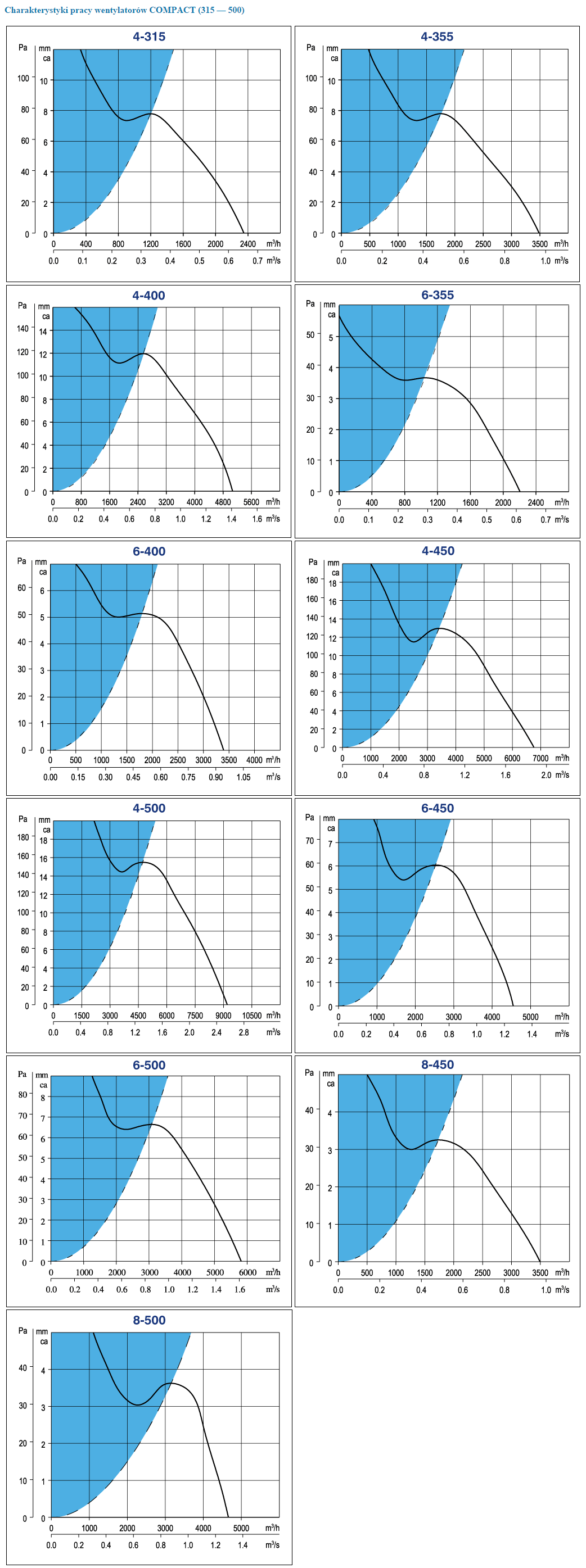

 | Charakterystyki pracy wentylatorów ściennych COMPACT (315-500) |

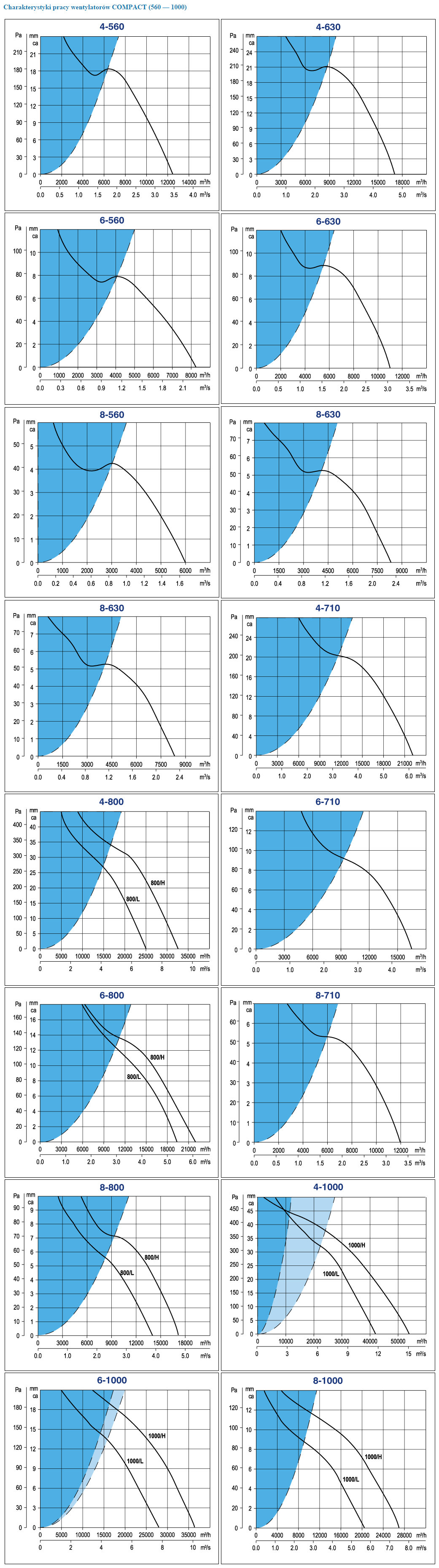

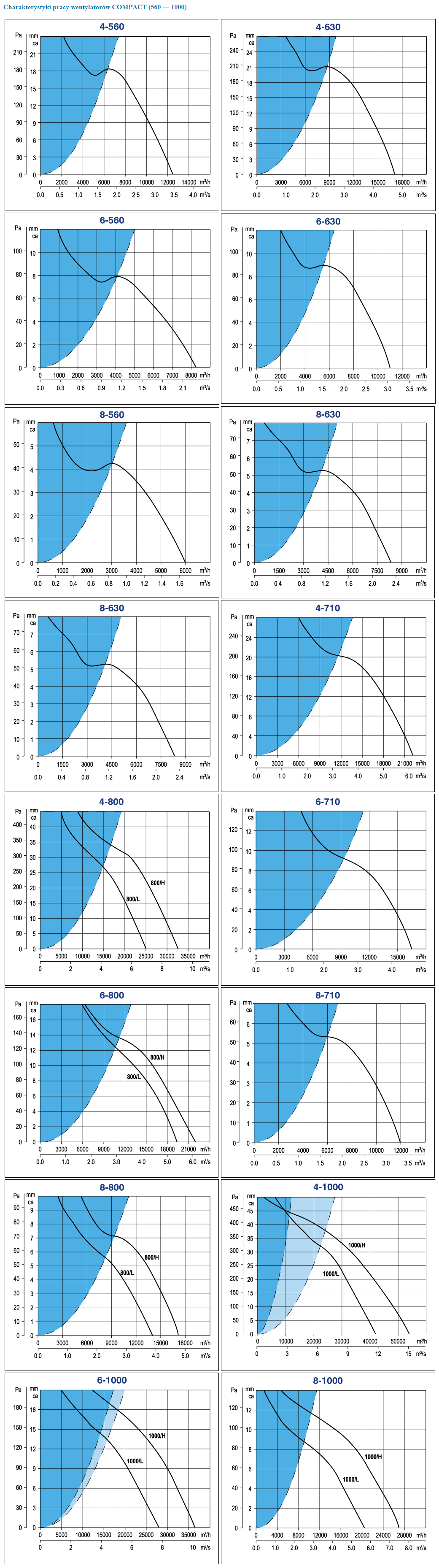

| Charakterystyki pracy wentylatorów ściennych COMPACT (560-1000) |
Konstrukcja
|
Typ
|
A
|
B
|
C
|
ØD
|
ØE
|
F
|
ØG
|
J
|
K
|
L
|
M
|
|||||||
|
/2
|
/4
|
/6
|
/8
|
|
/2
|
/4
|
/6
|
/8
|
HCFT
|
HCFB
|
||||||||
|
315
|
400
|
330
|
280
|
315
|
10
|
|
122
|
|
|
329
|
|
32
|
|
|
68
|
12
|
40
|
65
|
|
355
|
450
|
380
|
315
|
355
|
10
|
|
129
|
129
|
|
371
|
|
45
|
45
|
|
75
|
12
|
40
|
65
|
|
400
|
500
|
420
|
355
|
400
|
10
|
|
129
|
129
|
|
422
|
|
40,5
|
40,5
|
|
78
|
12
|
40
|
65
|
|
450
|
560
|
480
|
400
|
450
|
10
|
|
150
|
150
|
150
|
476
|
|
48
|
48
|
48
|
91
|
12
|
40
|
65
|
|
500
|
630
|
560
|
450
|
500
|
10
|
|
150
|
150
|
150
|
536
|
|
44,5
|
44,5
|
44,5
|
97
|
12
|
40
|
65
|
|
560
|
710
|
630
|
510
|
560
|
10
|
|
218,5
|
150
|
150
|
596
|
|
110,5
|
42
|
42
|
98,5
|
12
|
40
|
65
|
|
630
|
800
|
710
|
580
|
630
|
12
|
|
218,5
|
150
|
150
|
674
|
|
110,5
|
41
|
41
|
103
|
12
|
40
|
65
|
|
710
|
900
|
800
|
636
|
710
|
12
|
|
218,5
|
218,5
|
218,5
|
733
|
|
134
|
134
|
134
|
91,5
|
16,5
|
40
|
65
|
|
Typ
|
A
|
B
|
ØD
|
J
|
E
|
ØG
|
C
|
ØF
|
||||||||||
|
/4
|
/6
|
/8
|
/4
|
/6
|
/8
|
|||||||||||||
|
L
|
H
|
L
|
H
|
L
|
H
|
L
|
H
|
L
|
H
|
L
|
H
|
|||||||
|
HCFT-800
|
1000
|
800
|
800
|
92
|
189
|
926
|
345
|
380
|
310
|
345
|
310
|
345
|
181
|
203
|
162
|
181
|
162
|
181
|
|
HCFT-1000
|
1250
|
1000
|
1000
|
110
|
174
|
1154
|
380
|
380
|
345
|
380
|
345
|
380
|
203
|
203
|
181
|
203
|
181
|
203
|
Dane techniczne
Dane techniczne wentylatorów HCBT EX ATEX (wirnik aluminiowy).
|
Ilość
biegunów |
Typ
|
Pręd.
obr. obr./min. |
Max.
moc absorb. W |
Natęż.
prądu A |
Poz.
ciśn. akust. dB (A) |
Wydaj.
(max.) m3/h |
Masa
kg |
|
|
230V
|
400V
|
|||||||
|
4
|
HCBT/4-315/HA EX ATEX
|
1300
|
150
|
0,6
|
0,3
|
54
|
2350
|
7
|
|
HCBT/4-355/HA EX ATEX
|
1260
|
200
|
0,8
|
0,5
|
58
|
3490
|
8
|
|
|
HCBT/4-400/HA EX ATEX
|
1350
|
300
|
1,4
|
0,8
|
60
|
5070
|
9
|
|
|
HCBT/4-450/HA EX ATEX
|
1230
|
500
|
1,7
|
1,0
|
65
|
6760
|
13
|
|
|
HCBT/4-500/HA EX ATEX
|
1350
|
660
|
2,7
|
1,6
|
68
|
9200
|
16
|
|
|
HCBT/4-560/HA EX ATEX
|
1320
|
1210
|
3,9
|
2,3
|
71
|
12480
|
22
|
|
|
HCBT/4-630/HA EX ATEX
|
1420
|
1550
|
5,2
|
3,0
|
72
|
17060
|
25
|
|
|
HCBT/4-710/HA EX ATEX
|
1350
|
2200
|
7,0
|
4,0
|
75
|
22150
|
27
|
|
|
HCBT/4-800/LA EX ATEX
|
1420
|
2300
|
6,6
|
3,8
|
79
|
24960
|
37
|
|
|
HCBT/4-800/HA EX ATEX
|
1430
|
4200
|
12,6
|
7,3
|
82
|
32600
|
52
|
|
|
HCBT/4-1000/LA EX ATEX
|
1400
|
4400
|
12,3
|
7,1
|
84
|
42000
|
67
|
|
|
HCBT/4-1000/HA EX ATEX
|
1460
|
7200
|
20,5
|
12,0
|
87
|
54000
|
95
|
|
|
6
|
HCBT/6-355/HA EX ATEX
|
875
|
90
|
0,5
|
0,3
|
50
|
2210
|
8
|
|
HCBT/6-400/HA EX ATEX
|
830
|
110
|
0,5
|
0,3
|
52
|
3400
|
9
|
|
|
HCBT/6-450/HA EX ATEX
|
835
|
190
|
0,8
|
0,5
|
53
|
4550
|
13
|
|
|
HCBT/6-500/HA EX ATEX
|
840
|
250
|
0,9
|
0,5
|
56
|
5820
|
16
|
|
|
HCBT/6-560/HA EX ATEX
|
900
|
410
|
1,6
|
0,9
|
59
|
8260
|
22
|
|
|
HCBT/6-630/HA EX ATEX
|
810
|
460
|
2,0
|
1,2
|
60
|
11000
|
25
|
|
|
HCBT/6-710/HA EX ATEX
|
920
|
1100
|
4,9
|
2,8
|
66
|
16500
|
27
|
|
|
HCBT/6-800/LA EX ATEX
|
900
|
1180
|
3,9
|
2,2
|
70
|
19370
|
31
|
|
|
HCBT/6-800/HA EX ATEX
|
940
|
1220
|
4,3
|
2,5
|
72
|
22000
|
36
|
|
|
HCBT/6-1000/LA EX ATEX
|
940
|
1400
|
5,6
|
3,2
|
75
|
28000
|
54
|
|
|
HCBT/6-1000/HA EX ATEX
|
950
|
2330
|
7,6
|
4,4
|
78
|
35400
|
62
|
|
|
8
|
HCBT/8-500/HA EX ATEX
|
625
|
150
|
0,7
|
0,4
|
49
|
4660
|
16
|
|
HCBT/8-560/HA EX ATEX
|
610
|
230
|
1,0
|
0,6
|
52
|
5990
|
22
|
|
|
HCBT/8-630/HA EX ATEX
|
635
|
310
|
1,3
|
0,8
|
53
|
8340
|
25
|
|
|
HCBT/8-710/HA EX ATEX
|
970
|
150
|
2,0
|
1,2
|
59
|
11960
|
27
|
|
|
HCBT/8-800/LA EX ATEX
|
710
|
580
|
2,2
|
1,3
|
63
|
14000
|
63
|
|
|
HCBT/8-800/HA EX ATEX
|
690
|
700
|
3,0
|
1,7
|
65
|
17160
|
64
|
|
|
HCBT/8-1000/LA EX ATEX
|
700
|
720
|
3,0
|
1,7
|
68
|
20490
|
68
|
|
|
HCBT/8-1000/HA EX ATEX
|
725
|
1100
|
4,6
|
2,7
|
72
|
27040
|
71
|
|
