Przeciwwybuchowe wentylatory osiowe EAC

Wentylatory osiowe kanałowe i ścienne typu EAC są produkowane są zgodnie z międzynarodowym standardem ISO 9001 oraz

zgodnie z normą o systemie zapewnienia jakości w przypadku produkcji wyrobów przeznaczonych do użycia w przestrzeniach zagrożonych wybuchem - PN-EN 13980. Odpowiadają wymaganiom Dyrektywy ATEX 94/9/EC, zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G/3G - strefa 1 i/lub 2. Temperatura transportowanego medium oraz otoczenia powinna zawierać się pomiędzy -20°C a +40°C.

Materiał

Obudowy wentylatorów EAC standardowo są spawane z blachy stalowej, malowane farbą proszkową poliestrową obudowa kolor czarny (RAL 9005), wirnik kolor żółty (RAL 1016). W konstrukcji zastosowano elementy wykonane z blachy aluminiowej minimalizujące ryzyko zaiskrzenia. Wirniki z łopatkami aluminiowymi, wyważane są dynamicznie wg ISO1940 w klasie dokładności G2.5.

Silnik
Wentylatory EAC wyposażane są w silniki indukcyjne elektryczne trójfazowe 230/400V lub 400V 50Hz przystosowane do pracy w strefach zagrożonych wybuchem. Silniki o innej klasie temperaturowej, różne formy zabezpieczenia budowy (np. nA, d, de itp.) dostarczane na specjalne życzenie. Silniki wyposażone w czujniki pozystorowe PTC - które należy podłaczyć do układu zabezpieczenia - specyfikowane przez instalatora/klienta.

Zastosowanie

Przeznaczone do montażu w kanale, bądź na ścianie dostępne w wersji obudowy krótkiej - typ KO i długiej - typ DO.

Charakterystyka

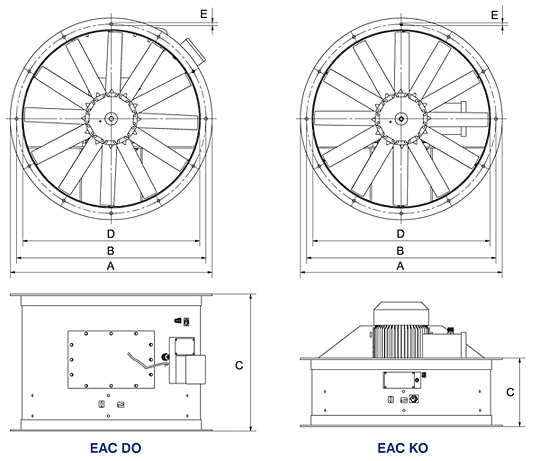

Konstrukcja

Typ	A	B	C dlaKO	C dla DO	D	E	Liczba otworów
EAC/x-315- xxx	375	345	140	360	315	8	8
EFC/x-355- xxx	426	395	200	360	355	8	8
EAC/x-400- xxx	500	450	250	380	400	10	8
EAC/x-450-xxx	250	50108	250	380	450	10	8
EAC/x-500- xxx	600	550	275	500	500	12	12
EAC/x-560- xxx	660	610	275	550	560	12	12
EAC/x-630- xxx	736	690	400	800	630	12	12
EAC/x-710- xxx	810	760	275	550	710	12	12
EAC/x-800- xxx	900	850	400	800	800	12	12
EAC/x-900- xxx	1000	950	400	800	900	12	12
EAC/x-1000-xxx	1100	5010	430	850	1000	12	12
EAC/x-1250-xxx	1350	1310	430	850	1250	12	16

Dane techniczne

Typ	Specyfikacja	Wydajość maksymalna	Ciśnienie statyczne maksymalne	Prędk. obr.	Moc silnika	Prąd znam.	Czas	Krotność prądu rozruch.
		m3/h	Pa	1/min	kW	A400V	tE[s]	Ia/In
EAC/2-315- 025xOII2GcT3IP5x	400V 50Hz II 2G Ex ce II T3IP5x	2800	500	2770	0,25	0,7	25,8	4,4
EAC/4-315- 012xOII2GcT3 IP5x	400V 50Hz II 2G Ex ce II T3IP5x	315-0	75	120	0,12	0,5	50,3	3,4

EAC/2-355- 055xOII2GcT3 IP5x	400V 50Hz II 2G Ex ce II T3 IP5x	3600	600	2720	0,55	1,4	12	4,4
EAC/4-355- 012xOII2GcT3 IP5x	400V 50Hz II 2G Ex ce II T3 IP5x	2800	95	1380	0,12	0,5	50,3	3,4

EAC/2-400- 110xOII2GcT3 IP5x	400V 50Hz II 2G Ex ce II T3IP5x	6400	700	2780	1,1	2,4	7,2	5,5
EAC/4-400- 025xOII2GcT3IP5x	400V 50Hz II 2G Ex ce II T3IP5x	13500	110	1350	0,25	0,8	41,7	3,7

EAC/2-450- 110xOII2GcT3IP5x	400V 50Hz II 2G Ex ce II T 3 IP5x	7300	600	2780	1,1	2,4	7,2	5,5
EAC/4-450- 037xOII2GcT3 IP5x	400V 50Hz II 2G Ex ce II T 3 IP5x	6000	160	1350	0,37	1,3	20,4	3,6

EAC/2-500- 220xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	10000	800	2860	2,2	4,7	5	7,1
EAC/2-500- 220xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	10000	800	2870	2,2	4,5	-	7,5
EAC/4-500- 055xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	8000	1370	1370	0,55	1,6	16,5	3,4
EAC/4-500- 075xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	8600	170	1430	0,75	1,9	-	5,3
EAC/6-500- 018xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	5900	50	890	0,18	0,8	4,9	2,8

EAC/2-560- 400xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	1400	1100	2875	4	7,5	8	7,8
EAC/2-560- 400xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	1400	1100	2890	4	7,5	-	7,5
EAC/4-560- 110xOII2GcT3IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	1200	200	1405	1,1	2,7	12,7	4,7
EAC/4-560- 110xOII2GcT4IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	1200	200	1405	1,1	2,8	-	5
EAC/6-560- 025xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	7700	70	870	0,25	1	5,8	2,8

EAC/2-630- 700xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	22000	1200	2920	7	12,7	7	7,7
EAC/2-630- 750xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	22000	1200	2920	7,5	14	-	6,8
EAC/4-630- 150xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	14800	250	1415	1,5	3,7	13	5,3
EAC/4-630- 150xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	14800	250	1415	1,5	3,6	-	5,5
EAC/6-630- 037xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	10200	90	910	0,37	1,3	7,5	3
EAC/6-630- 037xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	10200	90	910	0,37	102	-	4,5

EAC/4-710- 400xOII2GcT3IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	24000	300	1430	4	8,3	7	6,9
EAC/4-710- 400xOII2GcT4IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	24000	300	1430	4	8,4	-	6
EAC/6-710- 055xOII2GcT3IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	12000	120	880	0,55	1,7	22	3,1
EAC/6-710- 055xOII2GcT4IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	12000	120	880	0,55	1,8	-	4
EAC/8-710 -037xOII2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	II2GE	40	690	0,37	1,9	-	2,8

EAC/4-800- 550xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	32000	400	1445	5,5	11,1	7	6,8
EAC/4-800- 550xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	32000	400	1445	5,5	11,1	-	6,8
EAC/6-800- 150xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	20000	170	945	1,5	4,1	17	4,5
EAC/6-800- 150xOII2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	20000	170	945	1,5	4,3	-	4,5
EAC/8-800- 075xOII2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	17500	500	700	0,75	2,6	-	3

EAC/4-900- 750xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	38000	500	1450	7,5	14,6	5	7
EAC/4-900- 750xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	38000	500	1450	7,5	14,8	-	7
EAC/6-900- 300xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	29000	220	945	3	6,8	18	5,3
EAC/6-900- 300xOII2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	29000	220	945	3	6,9	-	6
EAC/8-900- 150xOII2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	25000	120	710	1,5	5,3	-	3,5

EAC/4-1000- 1100xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	49000	440	1460	11	21,2	9	7,2
EAC/4-1000- 1100xOH2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	49000	440	1460	11	20,5	-	7,5
EAC/6-1000- 400xOH2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	38500	200	950	4	8,5	14	6,1
EAC/6-1000- 400xOII2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	38500	200	950	4	9,4	-	5,5
EAC/8-1000- 220xOII2GcT4IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	34000	110	710	2,2	5,7	-	4,7

EAC/6-1250- 1100xOII2GcT3 IP5x	400V 50Hz II 2G Ex ce IIT3 IP5x	59000	400	980	11	22	8	6,8
EAC/6-1250- 1100xOII2GcT4 IP5x		59000	400	980	11	24	-	7
EAC/8-1250- 750xOII2GcT4 IP5x	400V 50Hz II 2G Ex cd IIB T4 IP5x	64000	220	720	7,5	17	-	5,5

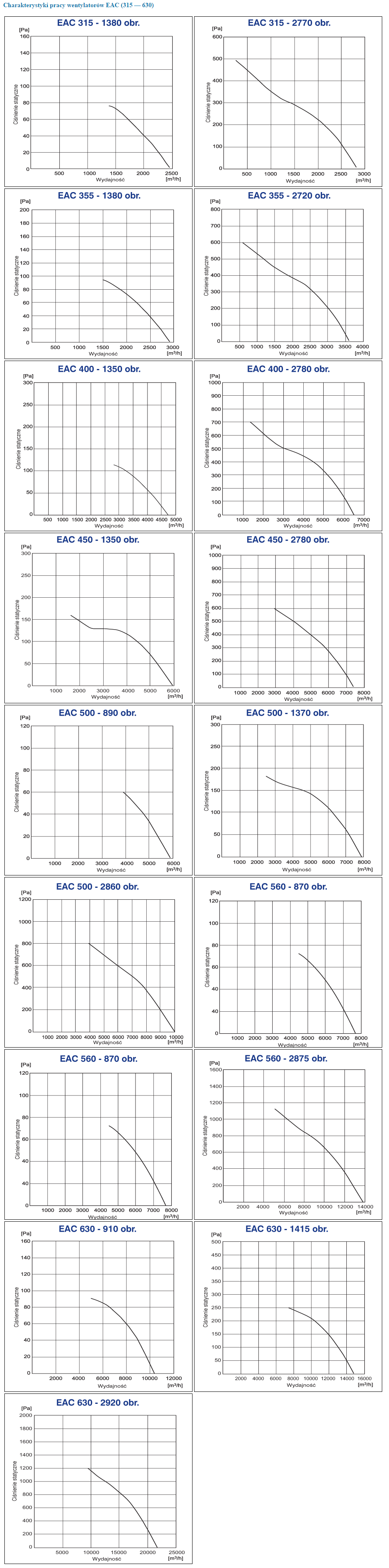

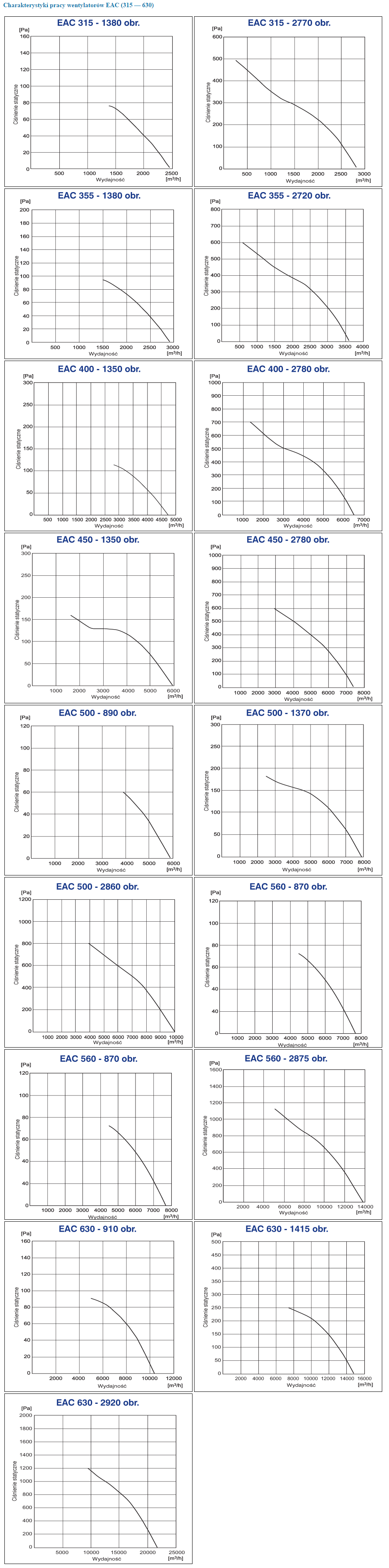

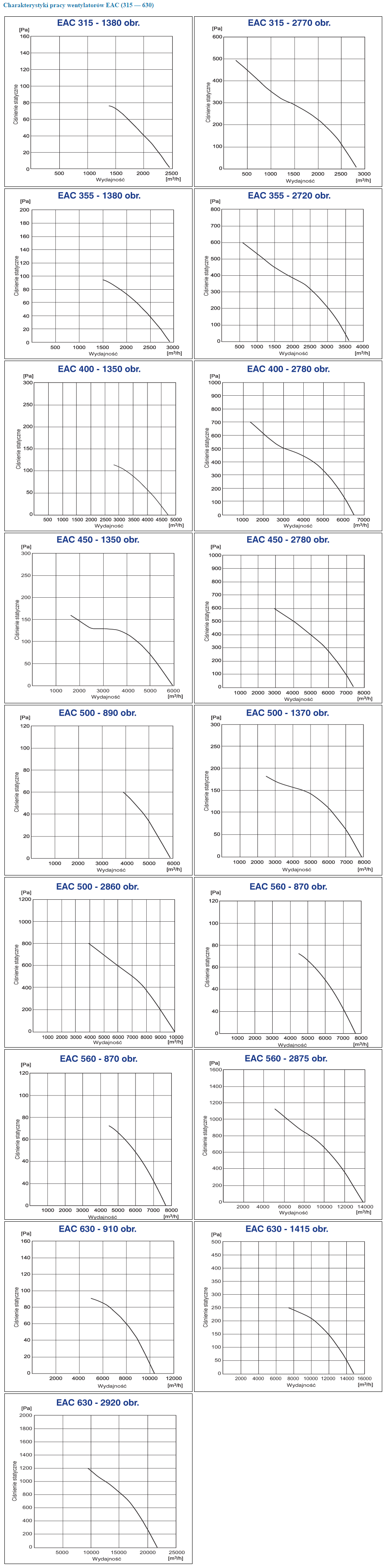

	Charakterystyki pracy wentylatorów przeciwwybuchowych EAC (315-630)

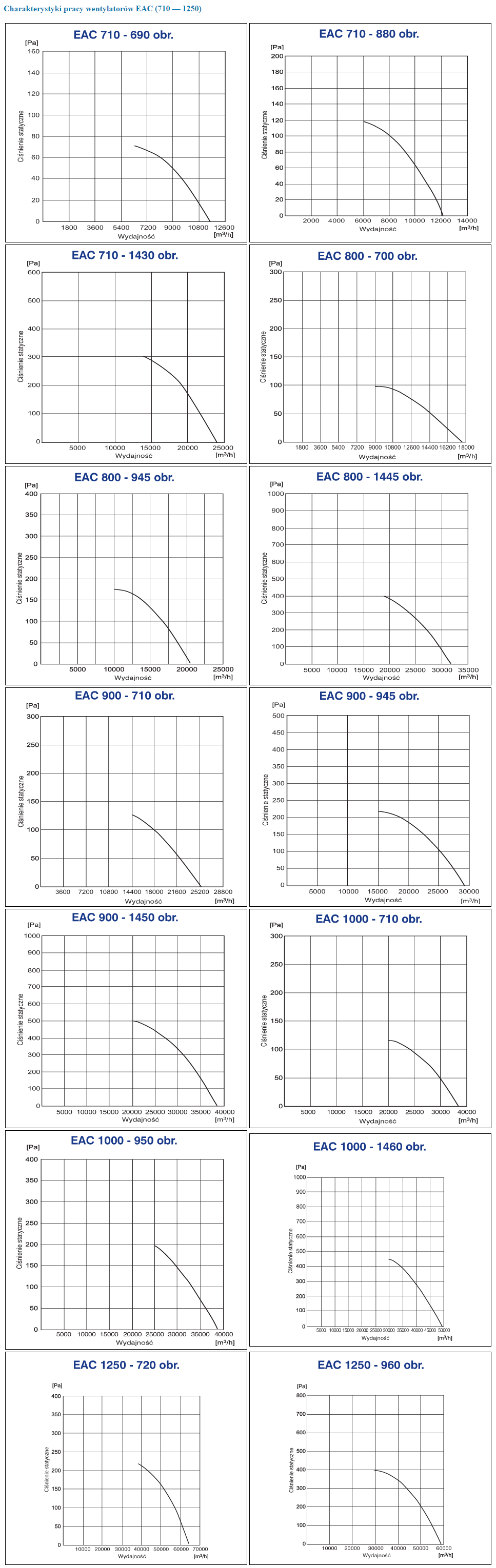

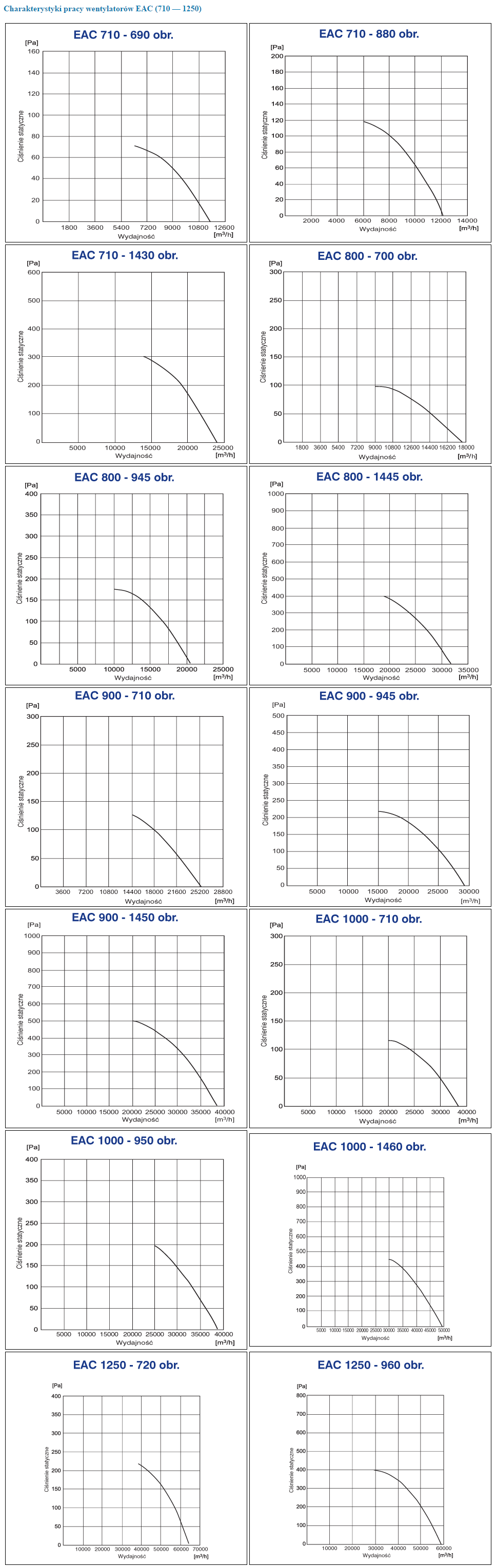

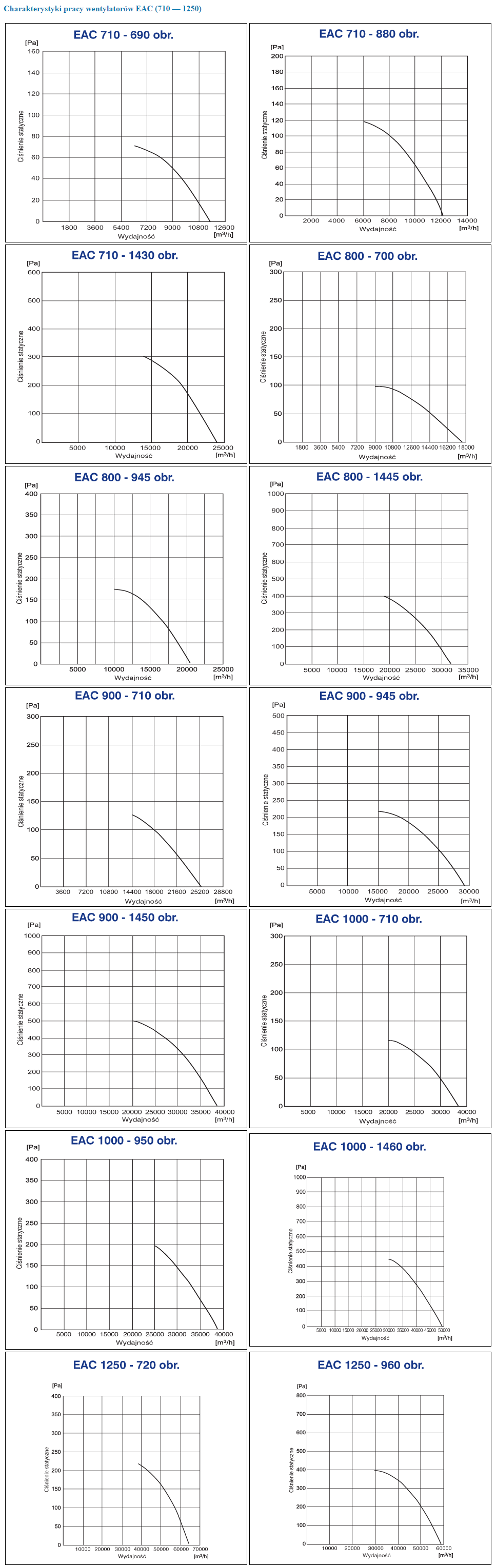

	Charakterystyki pracy wentylatorów przeciwwybuchowych EAC (710-1250)
