Przeciwwybuchowe wentylatory promieniowe ELF
Wentylatory promieniowe ELF produkowane są zgodnie z międzynarodowym standardem ISO 9001 oraz zgodnie z normą o systemie zapewnienia jakości w przypadku produkcji wyrobów przeznaczonych do użycia w przestrzeniach zagrożonych wybuchem - PN-EN 13980. Odpowiadają wymaganiom Dyrektywy ATEX 94/9/EC, zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G/3G - strefa 1 i/lub 2.
Temperatura transportowanego medium nie może przekraczać 60°C (wersje specjalne na wyższą temperaturę transportowanego medium dostępne na życzenie), gdzie otoczenie silnika elektrycznego nie może przekraczać -20°C do +40°C.
Materiał
Obudowy wentylatorów ELF standardowo są spawane z blachy stalowej (dla wersji SSI stal nierdzewna), malowane farbą proszkową poliestrową. Standardowo wykonane w figurze LG 90, na życzenie klienta istnieje możliwość zamówienia wentylatora w innej figurze LG (wykonania w figurze RD wymagają dodatkowych uzgodnień). Podstawa stalowa spawana wyposażona w zacisk uziemienia - standardowo dla modeli od wielkości 160, dla wielkości od 97 do 146 podstawa dostępna na życzenie.
W konstrukcji zastosowano elementy wykonane z blachy mosiężnej minimalizujące ryzyko zaiskrzenia. Wirniki z łopatkami zagiętymi typu F są spawane/zgrzewane z blachy stalowej (dla wersji SSI stal nierdzewna), wyważane są dynamicznie wg ISO1940 w klasie dokładności G2.5.
Silnik elektryczny
Wentylatory ELF wyposażane są w silniki indukcyjne elektryczne trójfazowe 230/400V lub 400V 50Hz przystosowane do pracy w strefach zagrożonych wybuchem. Silniki o innej klasie temperaturowej, różne formy zabezpieczenia budowy (np. nA, d, de itp.) dostarczane na specjalne życzenie. Silniki wyposażone są w czujniki pozystorowe PTC - które należy podłaczyć do układu zabezpieczenia - specyfikowane przez instalatora/klienta.
Wentylatory ELF wyposażane są w silniki indukcyjne elektryczne trójfazowe 230/400V lub 400V 50Hz przystosowane do pracy w strefach zagrożonych wybuchem. Silniki o innej klasie temperaturowej, różne formy zabezpieczenia budowy (np. nA, d, de itp.) dostarczane na specjalne życzenie. Silniki wyposażone są w czujniki pozystorowe PTC - które należy podłaczyć do układu zabezpieczenia - specyfikowane przez instalatora/klienta.
Zastosowanie
Przeznaczone są do montażu wewnątrz, w instalacji (tj. kanały na wlocie i/lub wylocie z wentylatora).
Instalator i użytkownik urządzenia jest zobowiązany przestrzegać wymagań określonych w dyrektywie 99/92/EC (tzw. „ATEX USERS") (89/391 /EWG) w zakresie zapewnienia minimalnych wymagań dotyczących bezpieczeństwa i ochrony zdrowia personelu w strefach zagrożonych wybuchem.
Zalecamy również stosowanie osłon na otwór wlotowy i wylotowy wentylatora, układów monitorowania wibracji i temperatury oraz wibroizolatorów dla urządzeń wszystkich kategorii.
Charakterystyka

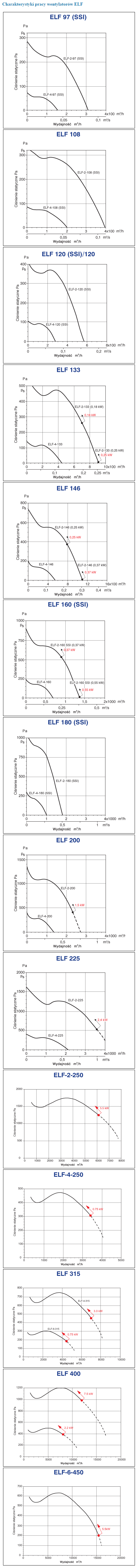

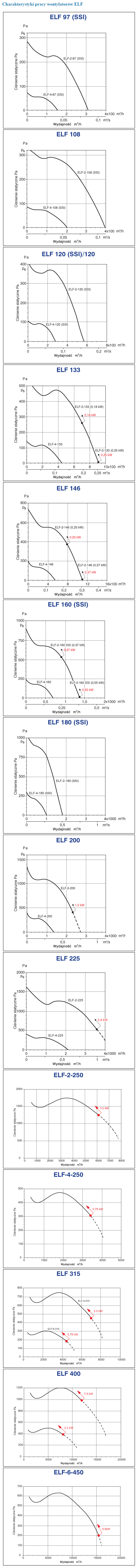

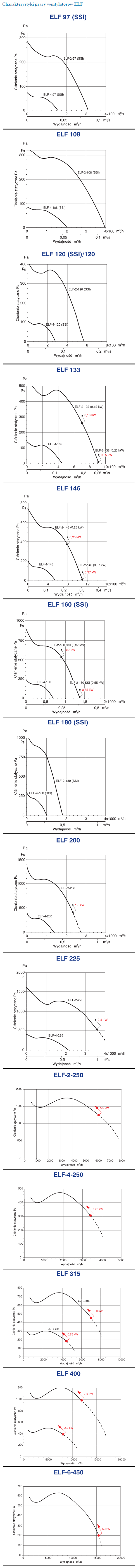

Charakterystyki pracy przeciwwybuchowych wentylatorów promieniowych ELF |
Konstrukcja

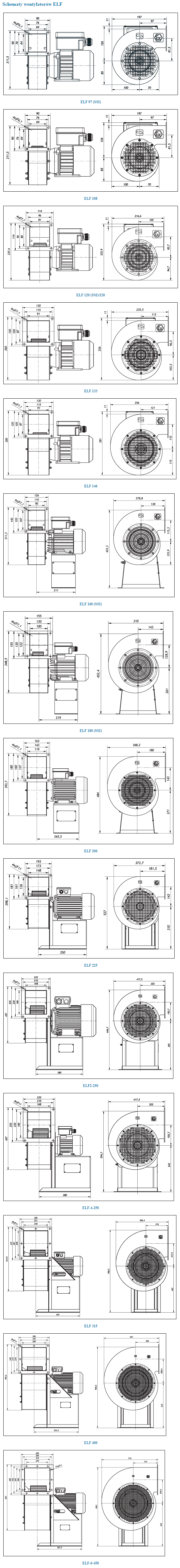

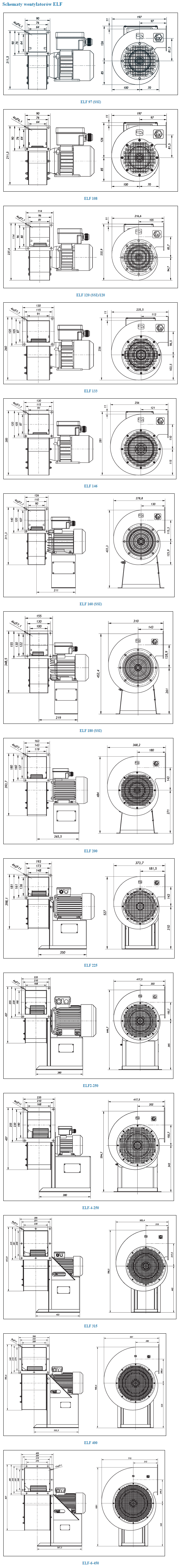

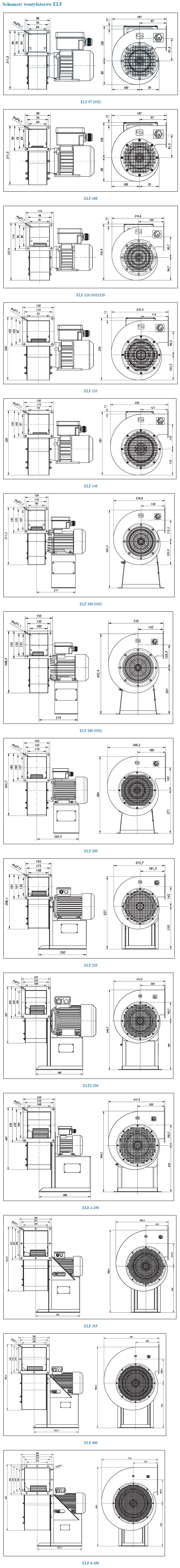

Wymiary przeciwwybuchowych wentylatorów promieniowych ELF |
Dane techniczne
Typ
|
Moc
silnika kW |
Wydaj. max
m3/h |
Spręż max
Pa |
Prąd znam.
(przy 400V) A |
Obroty znam.
1/min. |
Czas
tE(1) s |
Masa
około kg |
Krot. prądu rozruch la/ln
|
ELF-2-108II2GcT3IP5X
|
0,09
|
390
|
320
|
0,33
|
2800
|
50
|
5,0
|
3,70
|
ELF-4-108II2GcT3IP5X
|
0,06
|
200
|
80
|
0,27
|
1400
|
80
|
5,0
|
3,25
|
|
|
|
|
|
|
|
|
|
ELF-2-120II2GcT3IP5X
|
0,12
|
560
|
410
|
0,47
|
2810
|
40
|
6,0
|
3,90
|
ELF-4-120II2GcT3IP5X
|
0,06
|
280
|
105
|
0,27
|
1400
|
80
|
6,0
|
3,25
|
|
|
|
|
|
|
|
|
|
ELF-2-133II2GcT3IP5X
|
0,18/0,25
|
700/900
|
550
|
0,50/0,70
|
2710/2770
|
39,5/25,8
|
7,8/8,6
|
4,00
4,40
|
ELF-4-133II2GcT3IP5X
|
0,06
|
420
|
145
|
0,27
|
1400
|
80
|
6,9
|
3,25
|
|
|
|
|
|
|
|
|
|
ELF-2-146II2GcT3IP5X
|
0,25/0,37
|
800/1100
|
720
|
0,70/1,0
|
2770/2680
|
25,8/18,2
|
8,5/10,5
|
4,40
4,00
|
ELF-4-146II2GcT3IP5X
|
0,06
|
530
|
400
|
0,27
|
1400
|
80
|
8,0
|
3,25
|
|
|
|
|
|
|
|
|
|
ELF-2-160II2GcT3IP5X
|
0,37/0,55
|
850/1450
|
870
|
1,00/1,40
|
2680/2720
|
18,2/12,0
|
|
4,40
4,00
|
ELF-4-160II2GcT3IP5X
|
0,12
|
680
|
220
|
0,50
|
1380
|
50,3
|
9,0
|
3,40
|
|
|
|
|
|
|
|
|
|
ELF-2-180II2GcT3IP5X
|
0,75
|
1800
|
1050
|
1,80
|
2760
|
10,5
|
16,0
|
4,70
|
ELF-4-180II2GcT3IP5X
|
0,25
|
950
|
260
|
0,80
|
1350
|
41,7
|
13,0
|
3,70
|
|
|
|
|
|
|
|
|
|
ELF-2-200 II 2G c T3 IP5X
|
1,50
|
2350
|
1300
|
3,5
|
2850
|
10,0
|
33,00
|
6,00
|
ELF-4-200 II 2G c T3 IP5X
|
0,37
|
1400
|
400
|
1,30
|
1350
|
20,4
|
28,0
|
3,60
|
|
|
|
|
|
|
|
|
|
ELF-2-225 II 2G c T3 IP5X
|
2,40
|
3500
|
1600
|
4,80
|
2905
|
6,0
|
55,0
|
8,30
|
ELF-4-225 II 2G c T3 IP5X
|
0,55
|
2100
|
400
|
1,60
|
1370
|
16,5
|
39,0
|
3,40
|
|
|
|
|
|
|
|
|
|
ELF-2-250 II 2G c T3 IP5X
|
5,50
|
6100
|
1750
|
10,40
|
2915
|
9,0
|
95,0
|
7,10
|
ELF-4-250 II 2G c T3 IP5X
|
0,75
|
3300
|
470
|
2,10
|
1370
|
20,0
|
50,0
|
4,60
|
|
|
|
|
|
|
|
|
|
ELF-4-315II2GcT3IP5X
|
3,00
|
6700
|
750
|
6,90
|
1415
|
9,0
|
115,0
|
5,75
|
ELF-6-315II2GcT3IP5X
|
0,75
|
4400
|
350
|
2,10
|
915
|
32,0
|
65,0
|
3,70
|
|
|
|
|
|
|
|
|
|
ELF-4-400 II 2G c T3 IP5X
|
7,50
|
11600
|
1200
|
14,60
|
1450
|
50
|
140,0
|
7,00
|
ELF-6-400 II 2G c T3 IP5X
|
2,20
|
800
|
2080
|
5,10
|
960
|
19,0
|
102,0
|
5,90
|
|
|
|
|
|
|
|
|
|
ELF-6-450 II 2G c T3 IP5X
|
5,50
|
14500
|
6,40
|
11,60
|
950
|
8,0
|
155,0
|
6,40
|
Wersja ze stali nierdzewnej ALSI304 (1.4301)
|
||||||||
ELF-2-108(97) II 2GcT3IP5XSSI
|
0,09
|
305
|
280
|
0,33
|
2800
|
50,0
|
5,0
|
3,70
|
ELF-4-108(97) II 2GcT3IP5XSSI
|
0,06
|
155
|
70
|
0,27
|
1400
|
80,0
|
5,0
|
3,25
|
|
|
|
|
|
|
|
|
|
ELF-2-120 II 2GcT3IP5XSSI
|
0,12
|
560
|
410
|
0,47
|
2810
|
40
|
6,0
|
3,90
|
ELF-4-120 II 2GcT3IP5XSSI
|
0,06
|
280
|
105
|
0,27
|
1400
|
80
|
6,0
|
3,25
|
|
|
|
|
|
|
|
|
|
ELF-2-160 II 2GcT3IP5XSSI
|
0,37/0,55
|
850/1450
|
870
|
1,00/1,40
|
2680/2720
|
18,2/12,0
|
|
4,00
4,40
|
ELF-4-160 II 2GcT3IP5XSSI
|
0,12
|
680
|
220
|
7150
|
,39,0
|
50,3
|
9,0
|
3,40
|
|
|
|
|
|
|
|
|
|
ELF-2-180 II 2GcT3IP5XSSI
|
0,75
|
1800
|
1050
|
1,80
|
2760
|
10,5
|
16,0
|
4,70
|
ELF-4-180 II 2GcT3IP5XSSI
|
0,25
|
950
|
260
|
0,80
|
1350
|
41,7
|
13,0
|
3,70
|
