Wentylatory dachowe HCTT/HCTB typ B
Wentylator dachowy osiowy z wylotem poziomym - wersja wywiewna „B”.
Temperatura pracy od -40°C do +70°C.
Materiał
Podstawa wykonana z galwanizowanej blachy stalowej. Pokrywa wykonana z tłoczonej blachy aluminiowej. Wirnik odlany w całości z tworzywa sztucznego wzmacnianego włóknem szklanym (modele od 315 do 560) lub składany z łopatek z tworzywa mocowanych na piaście aluminiowej (modele od 630 do 1000).
Wersje przeciwwybuchowe zgodne z dyrektywą ATEX dostępne na życzenie:
-
wersje wzmocnione II2G EexellT3
-
wersje ogniotrwałe (tylko dla modeli 800, 900, 1000 z silnikami cztero lub sześcio biegunowymi) II2G EexdllBT5 lub EexdllCT4.
Silnik elektryczny
Wentylatory wyposażone są w asynchroniczne silniki, jednofazowe 230V, 50Hz lub trójfazowe 400V 50Hz. Klasa izolacji F, IP 65 (z wyjątkiem modeli 800 – IP 55). Termiczne zabezpieczenie przed przeciążeniem (z wyjątkiem modeli 800). Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w modelach do 630 włącznie (z wyjątkiem modeli HCTB/4-560, HCTB/4-630). Trójfazowe modele mogą być przełączane Y/∆ przy zasilaniu 380-415V, 50Hz co umożliwia pracę z dwoma prędkościami obrotowymi.
Wentylatory wyposażone są w asynchroniczne silniki, jednofazowe 230V, 50Hz lub trójfazowe 400V 50Hz. Klasa izolacji F, IP 65 (z wyjątkiem modeli 800 – IP 55). Termiczne zabezpieczenie przed przeciążeniem (z wyjątkiem modeli 800). Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w modelach do 630 włącznie (z wyjątkiem modeli HCTB/4-560, HCTB/4-630). Trójfazowe modele mogą być przełączane Y/∆ przy zasilaniu 380-415V, 50Hz co umożliwia pracę z dwoma prędkościami obrotowymi.
Zastosowanie
Wentylacja wywiewna magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, kuchni przemysłowych, etc.
Charakterystyka

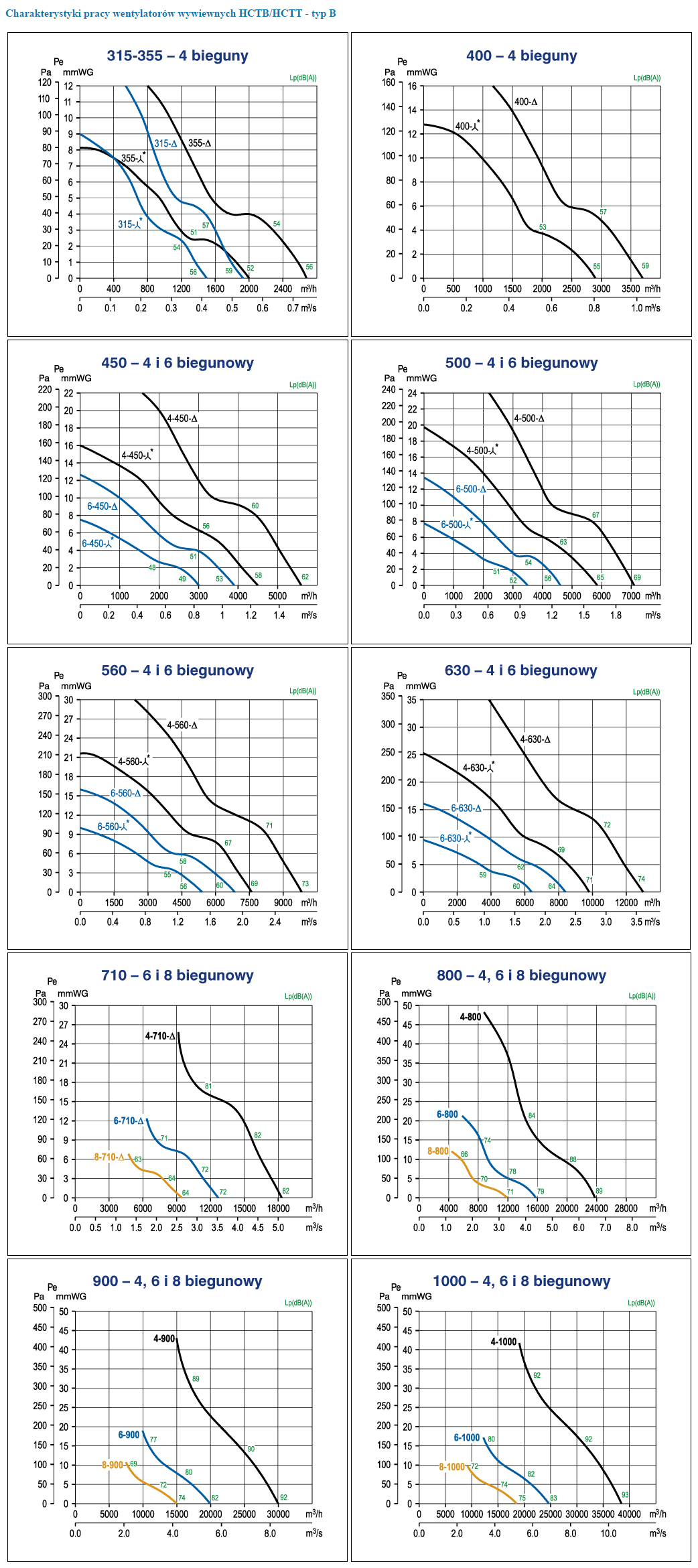

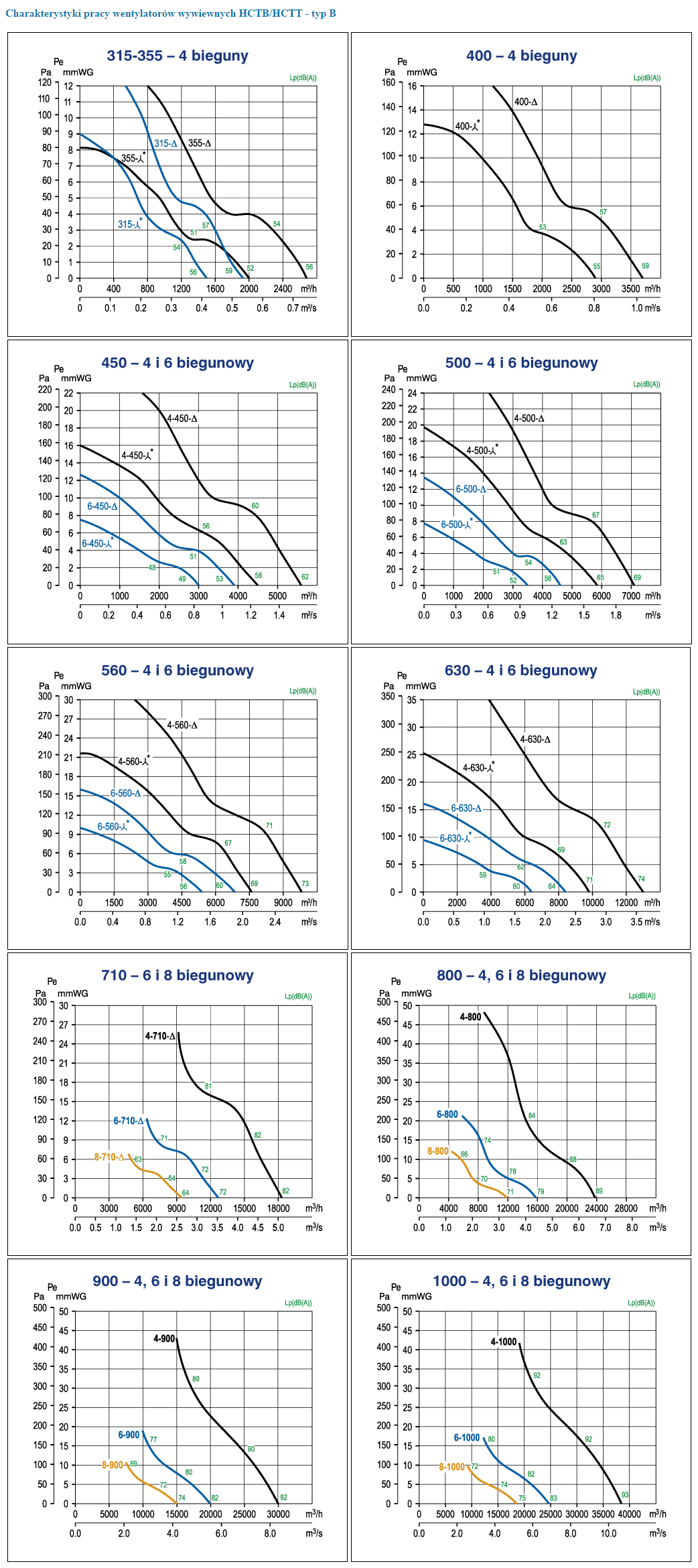

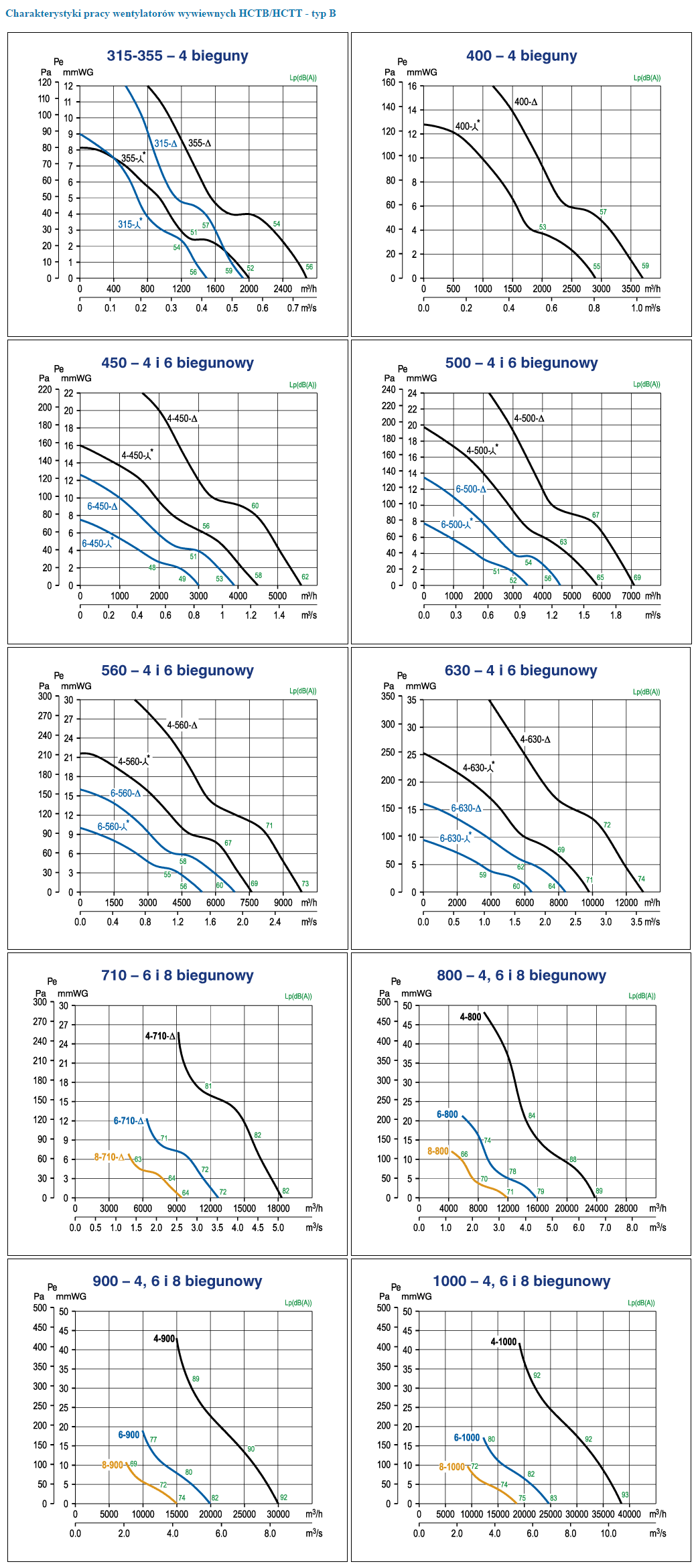

 | Charakterystyki pracy wentylatorów dachowych HCTB/HCTT |

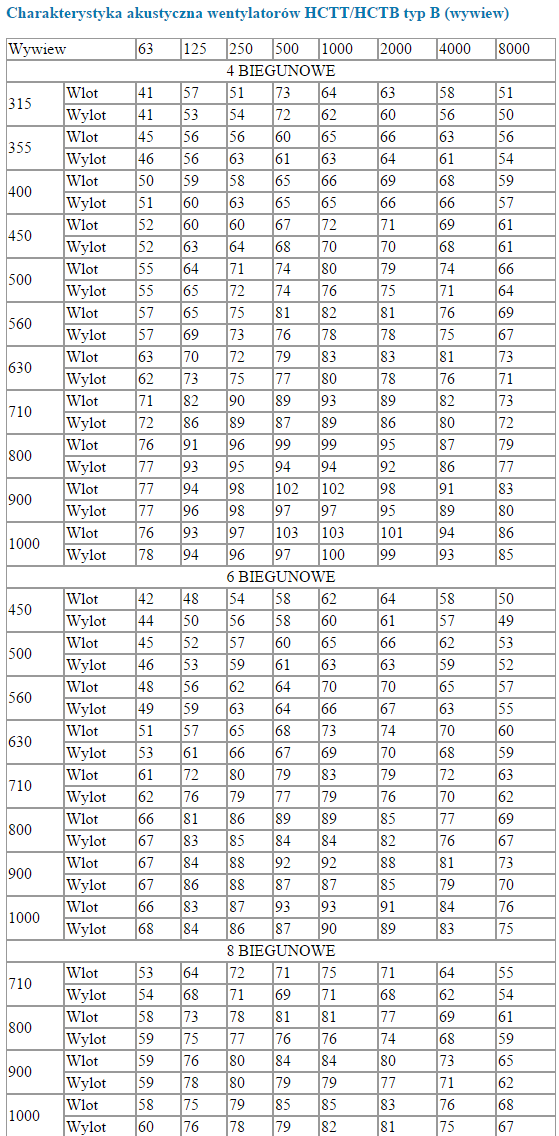

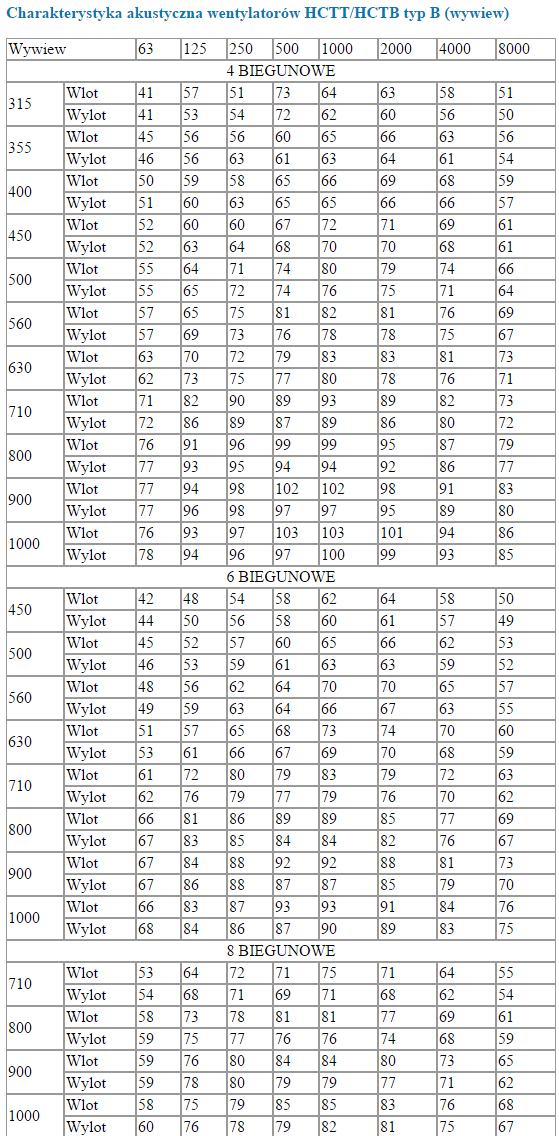

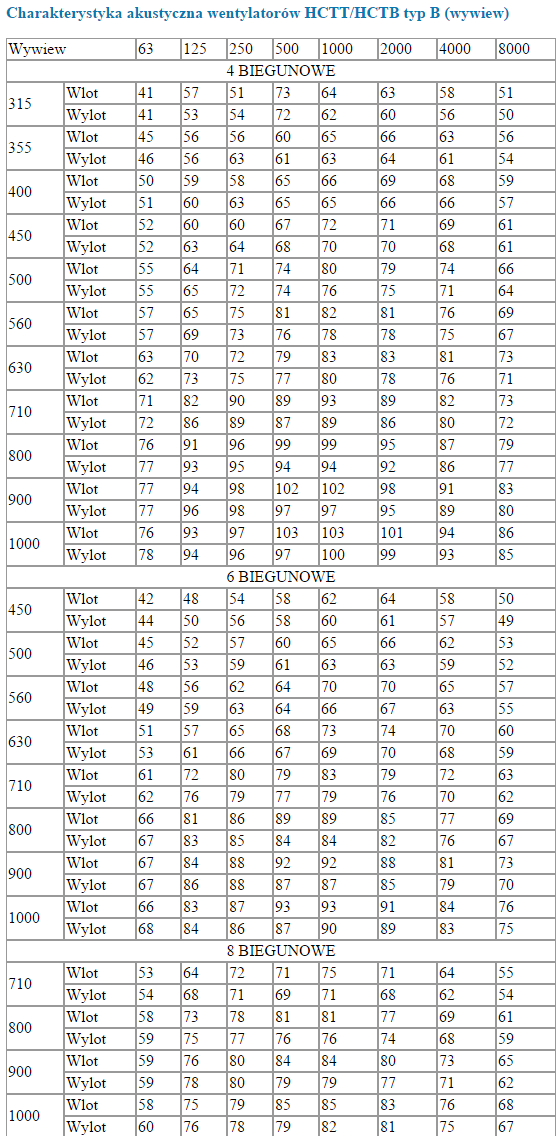

| Charakterystyka akustyczna wentylatorów dachowych HCTB/HCTT |
Konstrukcja
|
Typ
|
ØA
|
B
|
C
|
ØD
|
ØE
|
F
|
G
|
H
|
|
315
|
640
|
560
|
450
|
315
|
12
|
40
|
70
|
341
|
|
355
|
760
|
630
|
535
|
355
|
12
|
40
|
80
|
361
|
|
400
|
760
|
630
|
535
|
400
|
12
|
40
|
80
|
361
|
|
450
|
895
|
710
|
590
|
450
|
14
|
40
|
110
|
410
|
|
500
|
895
|
710
|
590
|
500
|
14
|
40
|
110
|
410
|
|
560
|
1150
|
905
|
750
|
560
|
14
|
50
|
185
|
488
|
|
630
|
1150
|
905
|
750
|
630
|
14
|
50
|
185
|
488
|
|
710
|
1350
|
1100
|
840
|
710
|
14
|
50
|
200
|
551
|
|
800
|
1350
|
1100
|
840
|
800
|
14
|
50
|
200
|
732
|
|
900
|
1560
|
1250
|
950
|
900
|
14
|
50
|
200
|
756
|
|
1000
|
1580
|
1250
|
950
|
1000
|
14
|
50
|
200
|
756
|
Dane techniczne
Dane techniczne – dla wentylatorów wywiewnych (typ B)
|
Typ
|
Prędkość
obrotowa obr./min. |
Max. pobór
mocy W |
Natężenie
prądu max A |
Wydajność
max. m3/h |
Poziom ciśnienia
akustycznego* db(A) w odl.1,5m |
Masa
kg |
Nr
artykułu |
||
|
wyższa
prędkość |
niższa
prędkość |
Wlot
|
Wylot
|
||||||
|
JEDNOFAZOWE 230V
|
|||||||||
|
JEDNOFAZOWE 4 BIEGUNOWE
|
|||||||||
|
HCTB/4-315-B
|
1300
|
100
|
0,59
|
1930
|
-
|
59
|
58
|
14,4
|
43525620
|
|
HCTB/4-355-B
|
1255
|
200
|
0,96
|
2680
|
-
|
56
|
55
|
15,8
|
43525630
|
|
HCTB/4-400-B
|
1290
|
340
|
1,64
|
3700
|
-
|
59
|
58
|
16,5
|
43525640
|
|
HCTB/4-450-B
|
1290
|
480
|
2,30
|
5600
|
-
|
62
|
61
|
23,5
|
43525650
|
|
HCTB/4-500-B
|
1290
|
650
|
3,00
|
7100
|
-
|
69
|
67
|
25,5
|
43525660
|
|
HCTB/4-560-B
|
1200
|
980
|
4,90
|
9820
|
-
|
73
|
69
|
40,0
|
43525670
|
|
HCTB/4-630-B
|
1290
|
1700
|
7,60
|
13000
|
-
|
74
|
70
|
42,6
|
43525680
|
|
JEDNOFAZOWE 6 BIEGUNOWE
|
|||||||||
|
HCTB/6-450-B
|
835
|
220
|
1,15
|
3900
|
-
|
53
|
52
|
23,5
|
43525690
|
|
HCTB/6-500-B
|
840
|
290
|
1,60
|
4600
|
-
|
56
|
54
|
25,4
|
43525700
|
|
HCTB/6-560-B
|
900
|
420
|
2,40
|
6850
|
-
|
60
|
58
|
40,0
|
43525710
|
|
HCTB/6-630-B
|
800
|
510
|
2,56
|
8400
|
-
|
64
|
61
|
42,6
|
43525720
|
|
TRÓJFAZOWE 400V
|
|||||||||
|
TRÓJFAZOWE 4 BIEGUNOWE
|
|||||||||
|
HCTT/4-315-B
|
1300
|
150
|
0,34
|
1930
|
1500
|
59
|
58
|
14,4
|
43525730
|
|
HCTT/4-355-B
|
1260
|
200
|
0,46
|
2680
|
2000
|
56
|
55
|
15,8
|
43525740
|
|
HCTT/4-400-B
|
1350
|
300
|
0,80
|
3700
|
2900
|
59
|
58
|
16,5
|
43525750
|
|
HCTT/4-450-B
|
1230
|
500
|
1,00
|
5600
|
4500
|
63
|
61
|
23,5
|
43525760
|
|
HCTT/4-500-B
|
1350
|
660
|
1,60
|
7100
|
5850
|
69
|
67
|
25,4
|
43525770
|
|
HCTT/4-560-B
|
1320
|
1210
|
2,30
|
9820
|
7600
|
73
|
69
|
40,0
|
43535780
|
|
HCTT/4-630-B
|
1290
|
1600
|
3,20
|
13000
|
9800
|
74
|
70
|
42,6
|
43535790
|
|
HCTT/4-710-B
|
1300
|
2200
|
4,00
|
17400
|
-
|
82
|
80
|
60,0
|
43535800
|
|
HCTT/4-800-B
|
1400
|
3 kW**
|
7,30
|
23800
|
-
|
89
|
86
|
67,0
|
43535810
|
|
HCTT/4-900-B
|
1400
|
4 kW**
|
9,50
|
30000
|
-
|
92
|
89
|
77,0
|
43535820
|
|
HCTT/4-1000-B
|
1450
|
5,5 kW**
|
12,00
|
38500
|
-
|
93
|
90
|
123,0
|
43525610
|
|
TRÓJFAZOWE 6 BIEGUNOWE
|
|||||||||
|
HCTT/6-450-B
|
835
|
190
|
0,48
|
3900
|
3000
|
53
|
62
|
23,5
|
43525830
|
|
HCTT/6-500-B
|
830
|
250
|
0,57
|
4600
|
3500
|
56
|
54
|
25,4
|
43525840
|
|
HCTT/6-560-B
|
850
|
410
|
0,93
|
6850
|
5400
|
60
|
58
|
40,0
|
43525850
|
|
HCTT/6-630-B
|
810
|
600
|
1,18
|
8400
|
6400
|
64
|
61
|
42,6
|
43525860
|
|
HCTT/6-710-B
|
900
|
1100
|
3,30
|
12700
|
-
|
72
|
70
|
54,0
|
43525870
|
|
HCTT/6-800-B
|
930
|
0,75 kW**
|
2,50
|
15800
|
-
|
79
|
76
|
57,0
|
43525880
|
|
HCTT/6-900-B
|
930
|
1,1 kW**
|
3,50
|
20000
|
-
|
82
|
79
|
67,0
|
43525890
|
|
HCTT/6-1000-B
|
930
|
1,5 kW**
|
4,50
|
24700
|
-
|
83
|
80
|
108,0
|
43525900
|
|
TRÓJFAZOWE 8 BIEGUNOWE
|
|||||||||
|
HCTT/8-710-B
|
670
|
370
|
1,20
|
9500
|
-
|
64
|
62
|
52,0
|
43525910
|
|
HCTT/8-800-B
|
700
|
370
|
1,90
|
11900
|
-
|
71
|
68
|
57,0
|
43525920
|
|
HCTT/8-900-B
|
700
|
550
|
2,30
|
15000
|
-
|
74
|
71
|
67,0
|
43525930
|
|
HCTT/8-1000-B
|
700
|
750
|
2,80
|
18600
|
-
|
75
|
72
|
108,0
|
43525940
|
** Wentylator umieszczony na dachu.
** Moc absorbowana.
** Moc absorbowana.
