Wentylatory dachowe TH

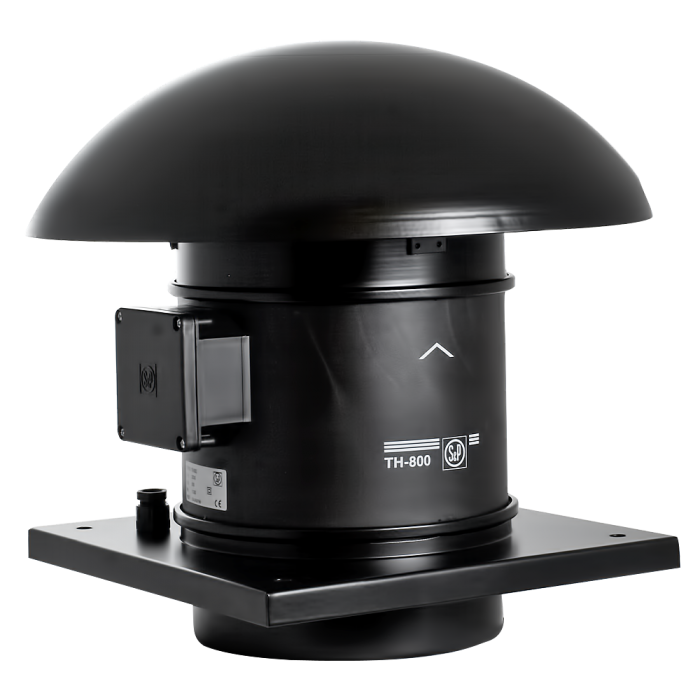

Wentylator dachowy wywiewny lub nawiewny (w przypadku odwrotnego zamontowania modułu wentylatorowego) przeznaczony do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza.

Zakres temp. -20° ÷ +60°C

Zastosowanie

Wentylacja nawiewno-wywiewna biur, sklepów, magazynów.

Konstrukcja

Wentylator dachowy wywiewny lub nawiewny przeznaczony do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza. Wirnik z tworzywa sztucznego (TH 500, 800) lub z blachy stalowej (TH 1300, 2000). Czasza modeli TH 500 i 800 jest wykonana z blachy stalowej, a TH 1300 i 2000 z aluminium, płyta podstawy wykonana z blachy stalowej. Metalowe elementy chronione są przed korozją farbą epoksydowo-poliestrową.

Standardowo wentylatory są montowane do pracy wyciągowej (wywiew powietrza). W celu zmiany pracy na nawiew należy moduł z wirnikiem obrócić o 180°, usunąć kierownicę i ponownie skręcić elementy wentylatora.

Silnik elektryczny

Wentylatory TH wyposażone są w jednofazowe silniki indukcyjne o stopniu ochrony IP44 i klasie izolacji F.

Silniki przystosowane są do pracy w trzech prędkościach obrotowych i posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem. Silniki przystosowane do napięciowej regulacji prędkości obrotowej.

Nazwa	Bieg	Obroty max [obr/min]	Moc max [W]	Natęż. max [A]	Wydajn. max [m3/h]	Ciśnienie stat. [Pa]	Masa [kg]
TH-500/150 3V	HS wywiew	2560	54	0.23	500	290	3.8
TH-500/150 3V	HS nawiew	2540	63	0.27	530	225	3.8
TH-500/150 3V	MS wywiew	2120	43	0.19	420	230	3.8
TH-500/150 3V	MS nawiew	2170	53	0.22	460	195	3.8
TH-500/150 3V	LS wywiew	1790	41	0.18	360	180	3.8
TH-500/150 3V	LS nawiew	1750	49	0.2	360	170	3.8
TH-500/160 3V	HS wywiew	2560	54	0.23	500	290	3.8
TH-500/160 3V	HS nawiew	2540	63	0.27	530	225	3.8
TH-500/160 3V	MS wywiew	2120	43	0.19	420	230	3.8
TH-500/160 3V	MS nawiew	2170	53	0.22	460	195	3.8
TH-500/160 3V	LS wywiew	1790	41	0.18	360	180	3.8
TH-500/160 3V	LS nawiew	1750	49	0.2	360	170	3.8
TH-800/200N 3V	HS wywiew	2210	101	0.49	720	315	5.6
TH-800/200N 3V	HS nawiew	2220	105	0.45	830	240	5.6
TH-800/200N 3V	MS wywiew	1900	94	0.47	620	280	5.6
TH-800/200N 3V	MS nawiew	1920	93	0.42	710	225	5.6
TH-800/200N 3V	LS wywiew	1720	92	0.46	540	245	5.6
TH-800/200N 3V	LS nawiew	1710	90	0.41	630	205	5.6
TH-800/200 3V	HS wywiew	2380	117	0.51	790	345	5.6
TH-800/200 3V	HS nawiew	2390	136	0.56	890	250	5.6
TH-800/200 3V	MS wywiew	2110	108	0.49	680	315	5.6
TH-800/200 3V	MS nawiew	2110	129	0.53	780	230	5.6
TH-800/200 3V	LS wywiew	1940	105	0.47	610	285	5.6
TH-800/200 3V	LS nawiew	1880	126	0.52	690	220	5.6
TH-1300 3V	HS wywiew	2480	192	0.8	1060	560	11.2
TH-1300 3V	MS wywiew	2140	152	0.6	910	520	11.2
TH-1300 3V	LS wywiew	1920	133	0.5	800	450	11.2
TH-2000 3V	HS wywiew	2540	301	1.3	1690	845	17.2
TH-2000 3V	MS wywiew	2280	236	1	1470	665	17.2
TH-2000 3V	LS wywiew	1940	181	0.8	1240	490	17.2

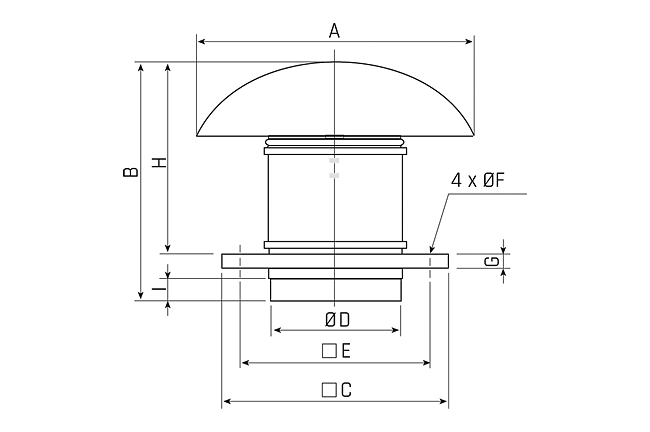

Typ	A	B	C	D	E	F	G	H	I
TH-500/150 3V	400	349	300	150	245	10	20	274	33
TH-500/160 3V	400	339	300	160	245	10	20	274	33
TH-800/200N 3V	400	371	300	198	245	10	20	306	36
TH-800/200 3V	400	371	300	198	245	10	20	306	36
TH-1300 3V	546	457	435	248	330	12	20	372	42
TH-2000 3V	735	544	560	312	450	12	20	450	50
