Wentylatory dachowe RFV
Wentylatory przystosowane do pracy w pozycji pionowej, są przystosowane do montażu na dachach płaskich, po zastosowaniu
odpowiednich podstaw dachowych RS mogą być montowane na dachach pochyłych.
odpowiednich podstaw dachowych RS mogą być montowane na dachach pochyłych.Materiał
Wentylatory dachowe typu RFV mają wirniki z łopatkami pochylonymi do tyłu z tworzywa sztucznego (modele 125 i 160), z cynkowanej blachy stalowej (model 200) lub z blachy aluminiowej (modele 250 i 315). Obudowa wycinana z blachy stalowej, malowana farbą proszkową (standard). Obudowy ocynkowane, wycinane z blachy miedzianej, kwasoodpornej lub aluminiowej mogą być wykonane na życzenie. W standardzie obudowa wyłożona od wewnątrz materiałem wygłuszającym. Uchylna pokrywa wentylatora umożliwia swobodny dostęp do kanału wentylacyjnego. Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 5010 – niebieski).
Silnik elektryczny
Jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem. Stopień ochrony IP 44, klasa izolacji B.
Silnik elektryczny
Jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem. Stopień ochrony IP 44, klasa izolacji B.
Zastosowanie
Wentylatory dachowe RFV przeznaczone są do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza. Wentylatory te znajdują zastosowanie w wentylacji lokali handlowych, hal przemysłowych, garaży, magazynów i budynków użyteczności publicznej.
Charakterystyka

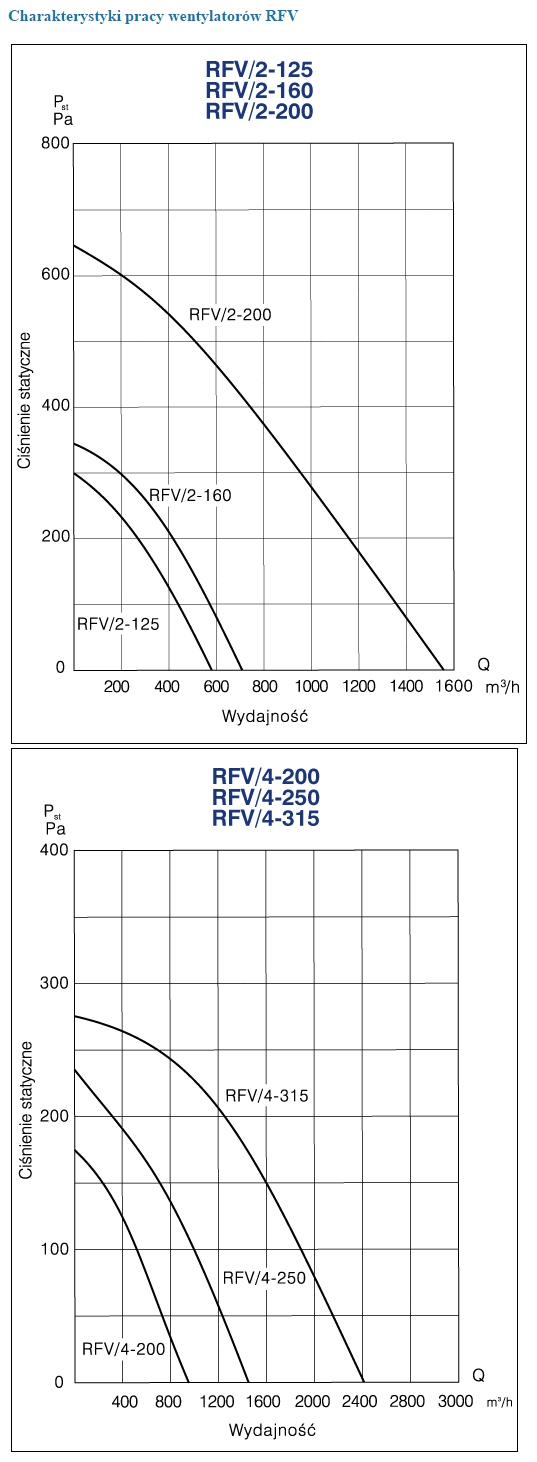

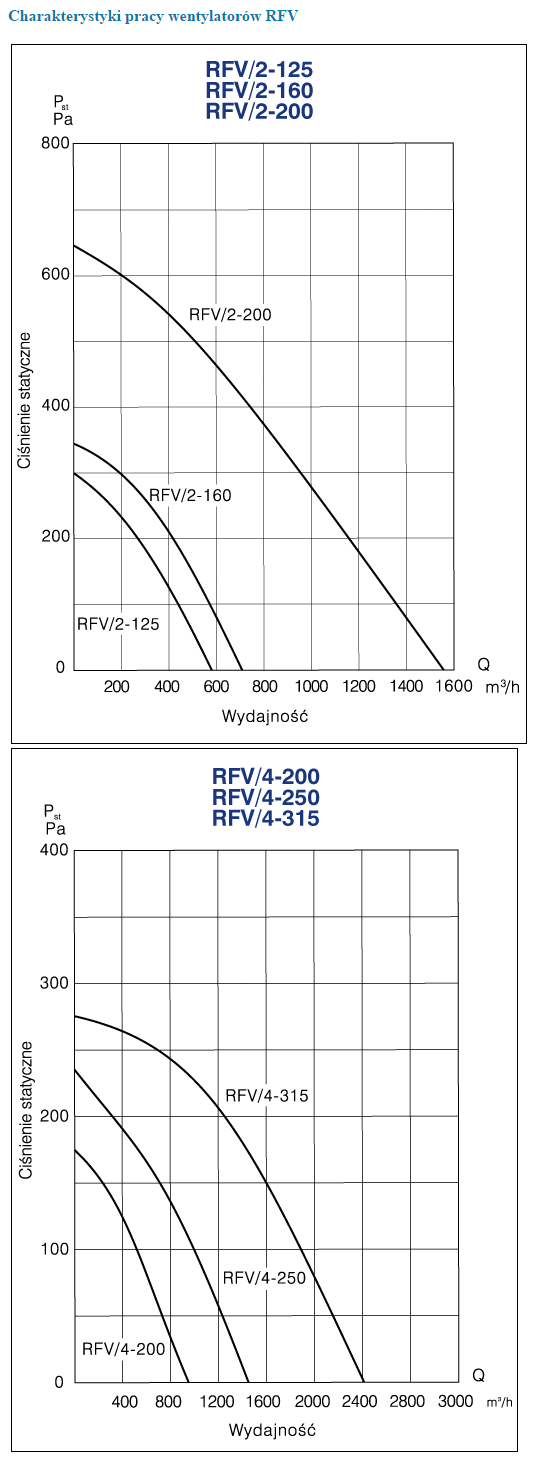

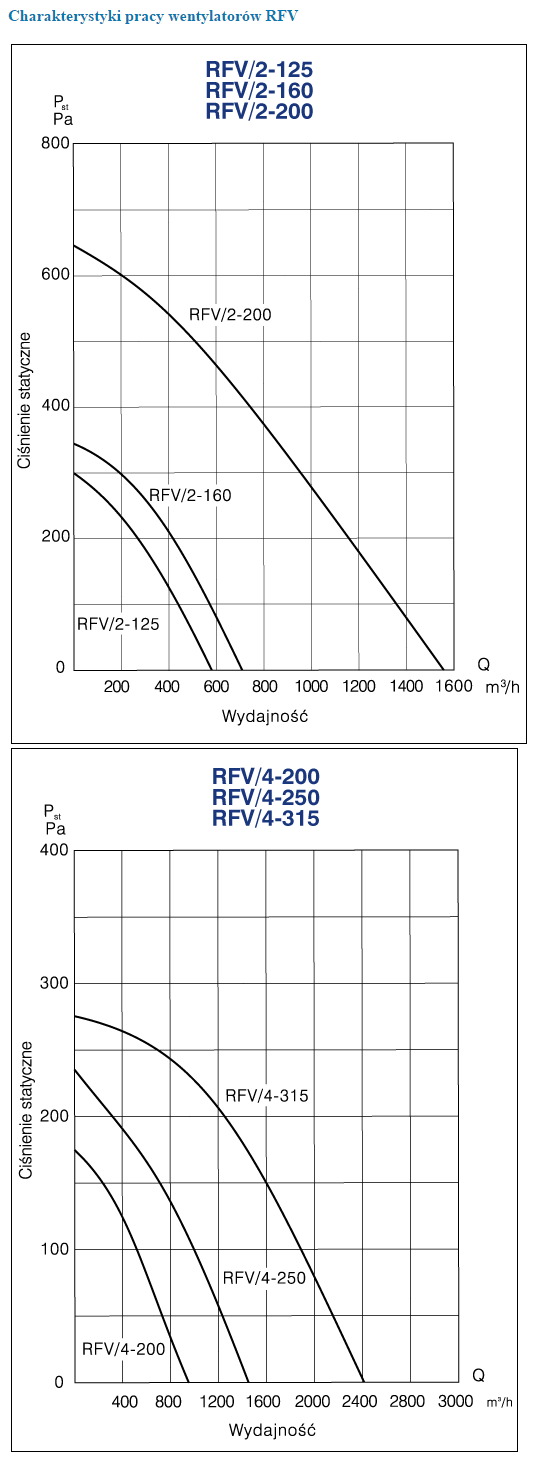

 | Charakterystyki pracy wentylatorów dachowych RFV |

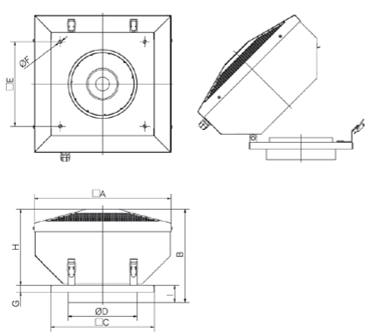

Konstrukcja
|
Typ
|
A
|
B
|
C
|
Ø D
|
E
|
ØF
|
G
|
H
|
I
|
|
RFV-125
|
307
|
217
|
300
|
125
|
245
|
10
|
20
|
167
|
50
|
|
RFV-160
|
307
|
217
|
300
|
160
|
245
|
10
|
20
|
167
|
50
|
|
RFV-200
|
397
|
285
|
300
|
200
|
245
|
10
|
20
|
235
|
50
|
|
RFV-250
|
459
|
324
|
435
|
248
|
330
|
12
|
20
|
273
|
52
|
|
RFV-315
|
459
|
351
|
435
|
312
|
330
|
12
|
20
|
300
|
52
|
Dane techniczne
|
Typ
|
Prędkość
obrotowa obr./min. |
Max. pobór
mocy W |
Napięcie
V |
Natężenie
prądu A |
Wydajność
max. m3/h |
Poziom ciśnienia
akustycznego dB (A) |
Masa
kg |
Numer
artykułu |
|
RFV/2-125
|
2400
|
85
|
230
|
0,34
|
580
|
62
|
7,5
|
43522210
|
|
RFV/2-160
|
2790
|
110
|
230
|
0,53
|
730
|
68
|
8,0
|
43522230
|
|
RFV/2-200
|
1850
|
260
|
230
|
1,10
|
1550
|
69
|
11,0
|
43522240
|
|
RFV/4-200
|
1400
|
90
|
230
|
0,40
|
1250
|
55
|
11,0
|
43522250
|
|
RFV/4-250S
|
1400
|
120
|
230
|
0,56
|
1650
|
58
|
14,0
|
43522260
|
|
RFV/4-250T
|
1400
|
120
|
400
|
0,48
|
1650
|
58
|
14,0
|
43522280
|
|
RFV/4-315S
|
1400
|
230
|
230
|
1,16
|
2800
|
59
|
16,0
|
43522270
|
|
RFV/4-315T
|
1400
|
230
|
400
|
1,10
|
2800
|
59
|
16,0
|
43522290
|
