Wentylatory dachowe RF
Wentylatory przystosowane do pracy w pozycji pionowej, są przystosowane do montażu na dachach płaskich, po zastosowaniu odpowiednich podstaw dachowych RS mogą być montowane na dachach pochyłych.
Materiał
W wentylatorach RF stosowane są wirniki z łopatkami pochylonymi do tyłu: w wielkościach 125, 160 z tworzywa sztucznego, 200 z ocynkowanej blachy stalowej, 250, 315, 355,400, 450, 500, 560, 630 z blachy aluminiowej. Obudowa wykonana z blachy stalowej, czasza w wielkościach 125–355 tłoczona z blachy stalowej, w wielkościach 400–630 z tworzywa sztucznego. Całość malowana na kolor czarny RAL9005. Obudowy z blachy ocynkowanej, nierdzewnej, aluminiowej mogą być wykonane na życzenie po wcześniejszej konsultacji z Venture Industries Sp. z o.o. Wentylatory wielkości od 125 do 315 standardowo wyposażone są w króciec przyłączeniowy umożliwiający podłączenie przewodu wentylacyjnego. Wielkości 355-630 nie posiada króćca, żeby podłączyć przewód na-leży stosować złącza P i króćce K.
Silnik elektryczny
Jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem. Silniki przystosowane do płynnej regulacji prędkości obrotowej. W uzwojeniu silnika znajduje się termiczne zabezpieczenie przed przeciążeniem.
Jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem. Silniki przystosowane do płynnej regulacji prędkości obrotowej. W uzwojeniu silnika znajduje się termiczne zabezpieczenie przed przeciążeniem.
Zastosowanie
Wentylatory dachowe wyciągowe RF przeznaczone są do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza. Stosowane są w instalacjach wyciągowych z mieszkań, supermarketów, hal przemysłowych, warsztatów, magazynów, toalet, garaży, parkingów, budynków gospodarczych.
Charakterystyka

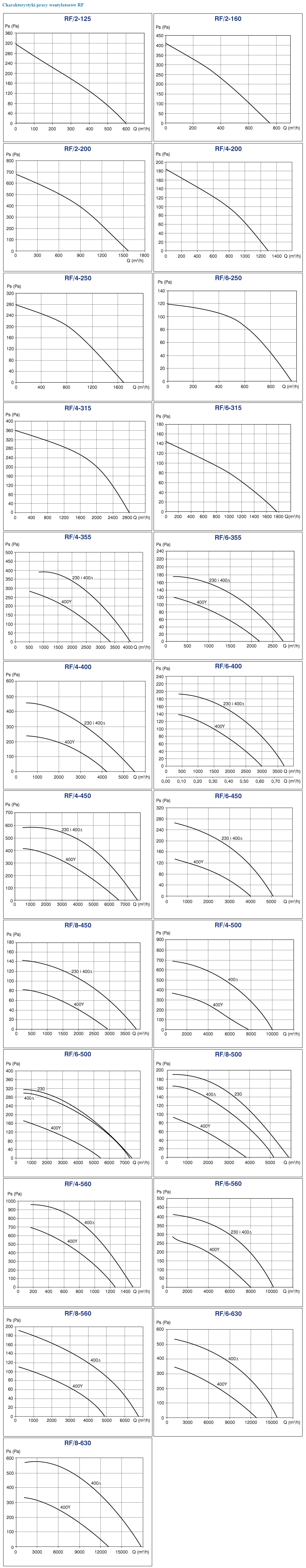

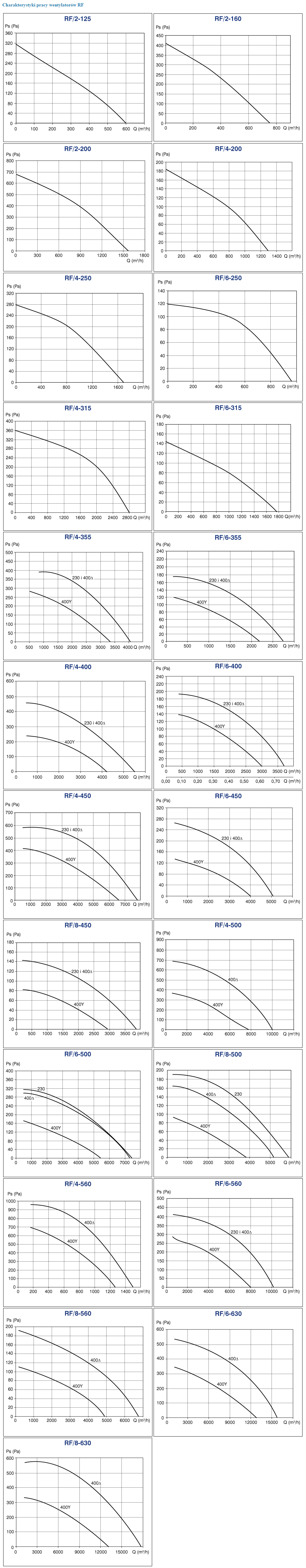

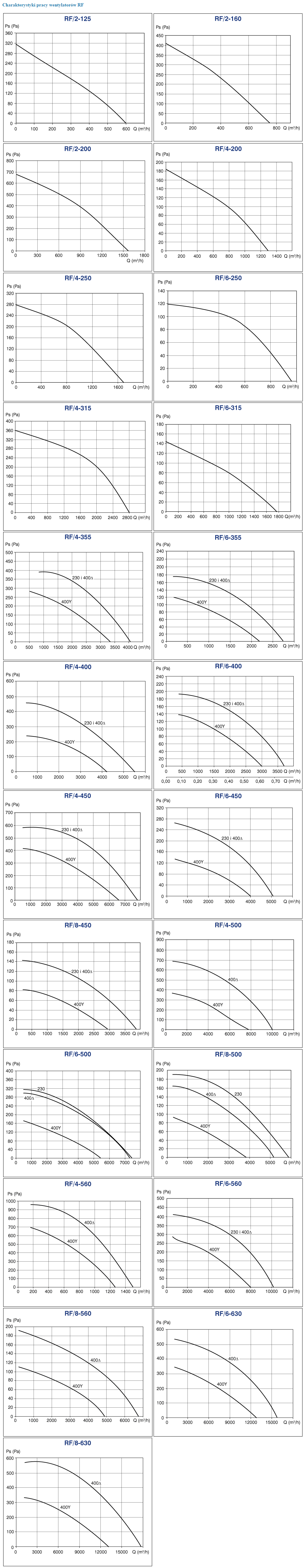

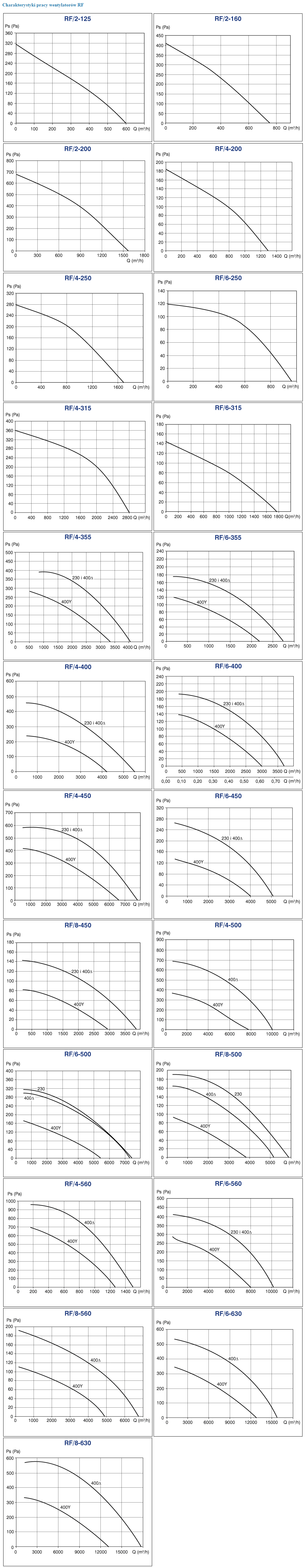

Charakterystyki pracy wentylatorów dachowych RF |
Konstrukcja

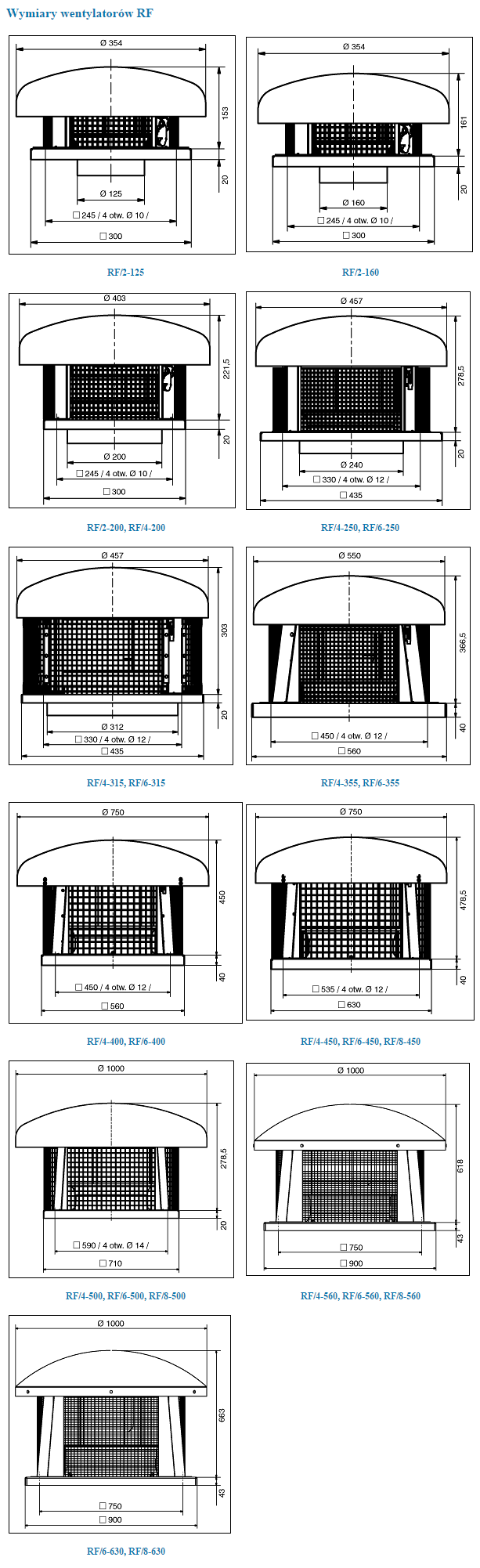

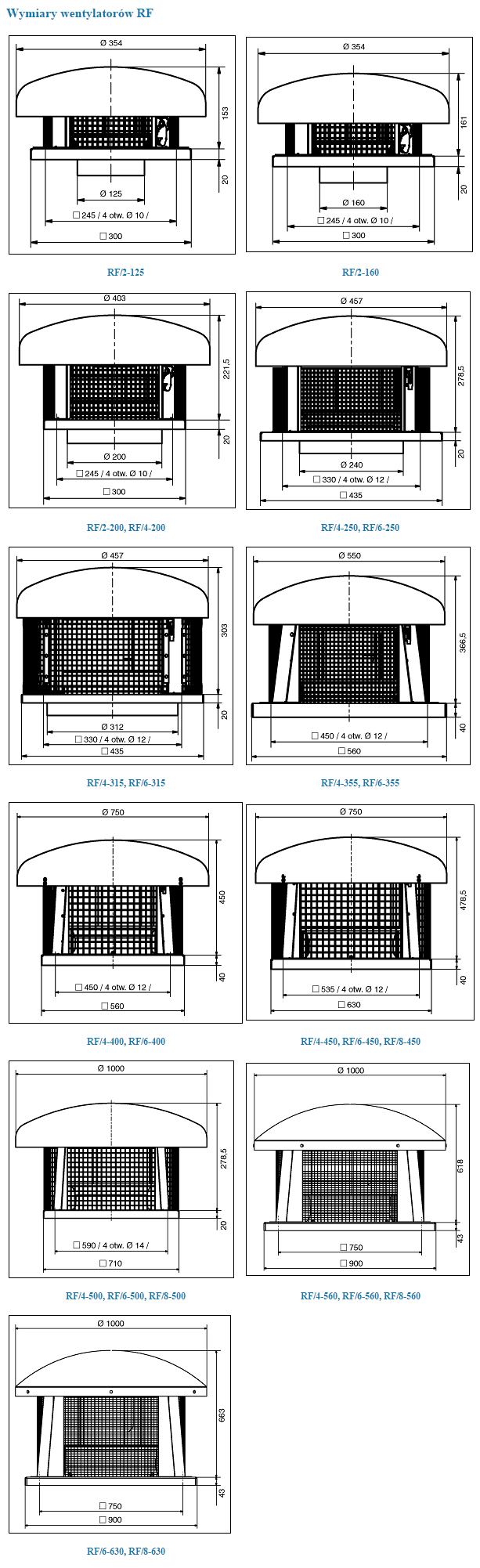

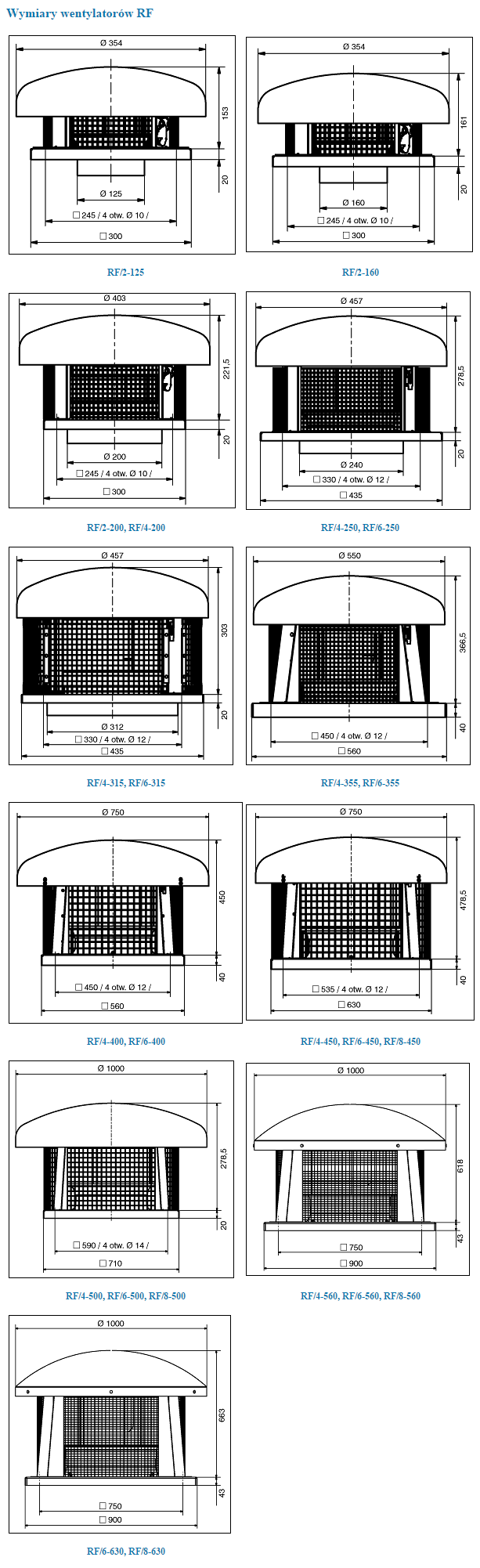

Wymiary wentylatorów dachowych RF |
Dane techniczne
Typ
went. |
Pręd.
obr. obr/min |
Max. pobór mocy
W |
Nap.
V |
Natę.
prądu A |
Wyd.
max m3/h |
Poziom
ciśn. akust. dB(A) |
Temp.
pracy °C |
Masa
kg |
Klasa
izolacji |
Stopień
ochrony IP |
Regul.
|
Nr
artyk. |
RF/2-125
|
2400
|
85
|
230
|
0.34
|
600
|
68
|
–15 +40
|
7.5
|
B
|
44
|
REB 1
RMB 1.5 |
43522010
|
RF/2-160
|
2790
|
110
|
230
|
0.53
|
820
|
76
|
–15 +40
|
8
|
B
|
44
|
REB 1
RMB 1.5 |
43522030
|
RF/2-200
|
1850
|
260
|
230
|
1.1
|
1590
|
76
|
–15 +40
|
11
|
B
|
44
|
REB 2.5
RMB 1.5 |
43522040
|
RF/4-200
|
1400
|
90
|
230
|
0.40
|
1280
|
60
|
–15 +40
|
11
|
B
|
44
|
REB 1
RMB 1.5 |
43522050
|
RF/4-250
|
1400
|
120
|
230
|
0.56
|
1700
|
63
|
–15 +40
|
14
|
B
|
44
|
REB 1
RMB 1.5 |
43522060
|
RF/4-250T
|
1400
|
120
|
400
|
0.48
|
1700
|
63
|
–15 +40
|
14
|
B
|
44
|
REB 1
RMB 1.5 |
43522080
|
RF/6-250
|
965
|
47
|
230
|
0.18
|
1140
|
63
|
–15 +40
|
14
|
B
|
44
|
REB 1
RMB 1.5 |
43522100
|
RF/4-315
|
1400
|
230
|
230
|
1.16
|
2800
|
65
|
–15 +40
|
16
|
F
|
54
|
REB 2.5
RMB 1.5 |
43522070
|
RF/4-315T
|
1400
|
230
|
400
|
1.1
|
2800
|
65
|
–15 +40
|
16
|
F
|
54
|
RMT 1.5
|
43522090
|
RF/6-315
|
875
|
66
|
230
|
0.33
|
1750
|
64
|
–15 +40
|
16
|
F
|
54
|
REB 1
RMB 1.5 |
43522110
|
RF/4-355S
|
1355
|
520
|
230
|
1.64
|
4050
|
78
|
–15 +40
|
25
|
F
|
54
|
REB 2.5
RMB 3.5 |
43522120
|
RF/4-355T
|
1345
1065 |
460
235 |
400Δ
400Y |
1 0.7
|
4050
3300 |
78
71 |
–15 +40
|
25
|
F
|
54
|
RMT 1.5
|
43522125
|
RF/6-355S
|
880
|
160
|
230
|
0.7
|
2750
|
67
|
–15 +40
|
25
|
F
|
54
|
REB 1
RMB 1.5 |
43522130
|
RF/6-355T
|
890
690 |
160
105 |
400Δ
400Y |
0.4
0.3 |
2750
2200 |
67
64 |
–15 +40
|
25
|
F
|
54
|
RMT 1.5
|
43522135
|
RF/4-400S
|
1234
|
730
|
230
|
3.2
|
5500
|
81
|
–15 +40
|
31
|
F
|
54
|
RMB 8
|
43522140
|
RF/4-400T
|
1215
845 |
695
360 |
400Δ
400Y |
1.3
0.7 |
5500
4150 |
81
73 |
–15 +40
|
31
|
F
|
54
|
RMT 1.5
|
43522142
|
RF/6-400S
|
830
|
240
|
230
|
1.1
|
3700
|
73
|
–15 +40
|
31
|
F
|
54
|
REB 2.5
RMB 1.5 |
43522144
|
RF/6-400T
|
875
625 |
255
155 |
400Δ
400Y |
0.6
0.35 |
3700
2980 |
73
68 |
–15 +40
|
31
|
F
|
54
|
RMT 1.5
|
43522146
|
RF/4-450S
|
1280
|
1100
|
230
|
5.7
|
7800
|
83
|
–15 +40
|
35
|
F
|
54
|
RMB 8
|
43522150
|
RF/4-450T
|
1340
1055 |
1165
800 |
400Δ
400Y |
2.2
1.4 |
7800
6550 |
83
78 |
–15 +40
|
35
|
F
|
54
|
RMT 1.5
|
43522151
|
RF/6-450S
|
810
|
340
|
230
|
0.83
|
5100
|
74
|
–15 +40
|
35
|
F
|
54
|
REB 1
RMB 1.5 |
43522154
|
RF/6-450T
|
860
570 |
390
225 |
400Δ
400Y |
0.82
0.45 |
5100
3980 |
74
66 |
–15 +40
|
35
|
F
|
54
|
RMT 1.5
|
43522155
|
RF/8-450S
|
660
|
200
|
230
|
1.15
|
3850
|
67
|
–15 +40
|
35
|
F
|
54
|
REB 2.5
RMB 1.5 |
43522158
|
RF/8-450T
|
645
450 |
175
105 |
400Δ
400Y |
0.42
0.2 |
3850
2950 |
67
64 |
–15 +40
|
35
|
F
|
54
|
RMT 1.5
|
43522159
|
RF/4-500T
|
1245
865 |
1750
965 |
400Δ
400Y |
3.5
1.9 |
10050
7700 |
87
78 |
–15 +40
|
40
|
F
|
54
|
RMT 8
|
43522160
|
RF/6-500S
|
850
|
585
|
230
|
3.0
|
7400
|
78
|
–15 +40
|
40
|
F
|
54
|
REB 5
RMB 3.5 |
43522162
|
RF/6-500T
|
835
580 |
590
335 |
400Δ
400Y |
1.5
0.8 |
7280
5400 |
78
70 |
–15 +40
|
40
|
F
|
54
|
RMT 3.5
|
43522164
|
RF/8-500S
|
685
|
320
|
230
|
1.7
|
5800
|
72
|
–15 +40
|
40
|
F
|
54
|
REB 2.5
RMB 3.5 |
43522166
|
RF/8-500T
|
620
435 |
275
150 |
400Δ
400Y |
0.56
0.27 |
5250
3760 |
71
66 |
–15 +40
|
40
|
F
|
54
|
RMT 1.5
|
43522168
|
RF/4-560T
|
1365
1075 |
3870
2690 |
400Δ
400Y |
6.8
4.7 |
15050
12600 |
93
87 |
–15 +40
|
42
|
F
|
54
|
RMT 8
|
43522170
|
RF/6-560S
|
865
|
1010
|
230
|
5.5
|
10200
|
82
|
–15 +40
|
42
|
F
|
54
|
RMB 8
|
43522174
|
RF/6-560T
|
875
665 |
1050
630 |
400Δ
400Y |
2.1
1.2 |
10200
8010 |
82
72 |
–15 +40
|
42
|
F
|
54
|
RMT 3.5
|
43522176
|
RF/8-560T
|
560
390 |
380
180 |
400Δ
400Y |
1.2
0.5 |
6860
4950 |
72
66 |
–15 +40
|
42
|
F
|
54
|
RMT 3.5
|
43522178
|
RF/6-630T
|
890
665 |
1980
1240 |
400Δ
400Y |
4.0
2.5 |
15750
12720 |
84
79 |
–15 +40
|
50
|
F
|
54
|
RMT 8
|
43522180
|
RF/8-630T
|
640
440 |
970
520 |
400Δ
400Y |
1.9
1.2 |
11800
8750 |
78
72 |
–15 +40
|
50
|
F
|
54
|
RMT 3.5
|
43522184
|
