Wentylatory osiowe AFK
Przenośny wentylator osiowy.
Materiał
Obudowa spawana z blachy stalowej, malowana farbą proszkową. Wirnik z polipropylenu wzmacnianego włóknem szklanym, piasta aluminiowa. Siatki ochronne na wlocie i wylocie wentylatora. Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 9005 – czarny).
Silnik elektryczny
Indukcyjne silniki jednofazowe 220-230V, 50Hz wykonane w klasie izolacji F w stopniu ochrony IP 55. Silniki dostosowane są do płynnej regulacji napięciowej poprzez tyrystorowe regulatory napięcia. Silniki są wykonane zgodnie z wymaganiami Polskiej Normy PN-88/E-06701, przepisów międzynarodowych IEC 34-1 oraz normy DIN VDE 0530.
Silnik elektryczny
Indukcyjne silniki jednofazowe 220-230V, 50Hz wykonane w klasie izolacji F w stopniu ochrony IP 55. Silniki dostosowane są do płynnej regulacji napięciowej poprzez tyrystorowe regulatory napięcia. Silniki są wykonane zgodnie z wymaganiami Polskiej Normy PN-88/E-06701, przepisów międzynarodowych IEC 34-1 oraz normy DIN VDE 0530.
Zastosowanie
Wentylatory AFK przeznaczone są do dostarczania dużej ilości powietrza. Mogą być zastosowane w przemyśle i handlu m.in. do:
-
wentylacji i chłodzenia miejsc pracy
-
punktowego chłodzenia silników, sprężarek, maszyn elektrycznych, etc.
-
przewietrzania hal przemysłowych, sportowych, magazynów
-
suszenia pomalowanych powierzchni, etc.

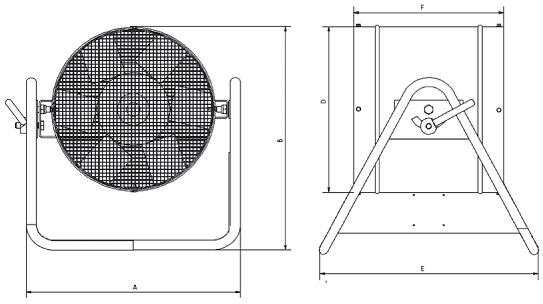

Konstrukcja
|
Typ
|
A
|
B
|
D
|
E
|
F
|
|
AFK-315
|
430
|
450
|
315
|
400
|
300
|
|
AFK-355
|
470
|
500
|
355
|
450
|
320
|
|
AFK-400
|
520
|
560
|
400
|
500
|
350
|
|
AFK-450
|
570
|
600
|
450
|
650
|
400
|
|
AFK-500
|
620
|
700
|
500
|
650
|
400
|
|
AFK-560
|
680
|
800
|
560
|
700
|
500
|
Dane techniczne
|
Typ
|
Prędkość
obrotowa obr./min. |
Napięcie
znamieniowe V |
Moc silnika
kW |
Natężenie
prądu A |
Wydajność
m3/s |
Ciśnienia
akustyczne dB (A)* |
Nr artykułu
|
|
AFK-315
|
1420
|
230
|
0,12
|
1,0
|
0,7
|
61
|
42516000
|
|
AFK-355
|
1420
|
230
|
0,18
|
1,4
|
1,0
|
62
|
42516010
|
|
AFK-400
|
1420
|
230
|
0,37
|
2,8
|
1,5
|
65
|
42516020
|
|
AFK-450
|
1420
|
230
|
0,55
|
3,8
|
2,0
|
69
|
42516030
|
|
AFK-500
|
1420
|
230
|
0,55
|
3,8
|
2,5
|
71
|
42516040
|
|
AFK-560
|
1420
|
230
|
0,55
|
3,8
|
3,0
|
72
|
42516050
|
* – w odległości 3 m
