Wentylatory osiowe AFH, wysokotemperaturowe
Wentylator osiowy przeznaczony do montażu kanałowego.
Transport powietrza o temperaturze do +200°C, a także powietrza o wysokiej wilgotności, jak również transport pary wodnej.
Kierunek przepływu wirnik → silnik.
Materiał
Obudowa spawana z blachy stalowej, malowana. Wirnik z aluminium, wyważany dynamicznie wg ISO 1940. Obudowy z blachy nierdzewnej, z blachy ocynkowanej mogą być dostarczone na życzenie. Na zamówienie. Wentylatory mogą być dostarczone w dowolnym kolorze palety RAL (standardowo RAL 9005 – czarny).
Silnik elektryczny
Asynchroniczny, trójfazowy 230/240V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) lub wielobiegowe mogą być dostarczane na życzenie.
Asynchroniczny, trójfazowy 230/240V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) lub wielobiegowe mogą być dostarczane na życzenie.
Zastosowanie
Silnik elektryczny umieszczony w specjalnej komorze jest całkowicie odizolowany od strumienia transportowanego powietrza. Konstrukcja taka umożliwia transport powietrza o temperaturze do 200°C, możliwy jest również transport powietrza o wysokiej wilgotności jak również transport pary wodnej. Wentylatory AFH doskonale sprawdzają się w instalacjach wyciągowych gorącego powietrza znad pieców.
Charakterystyka

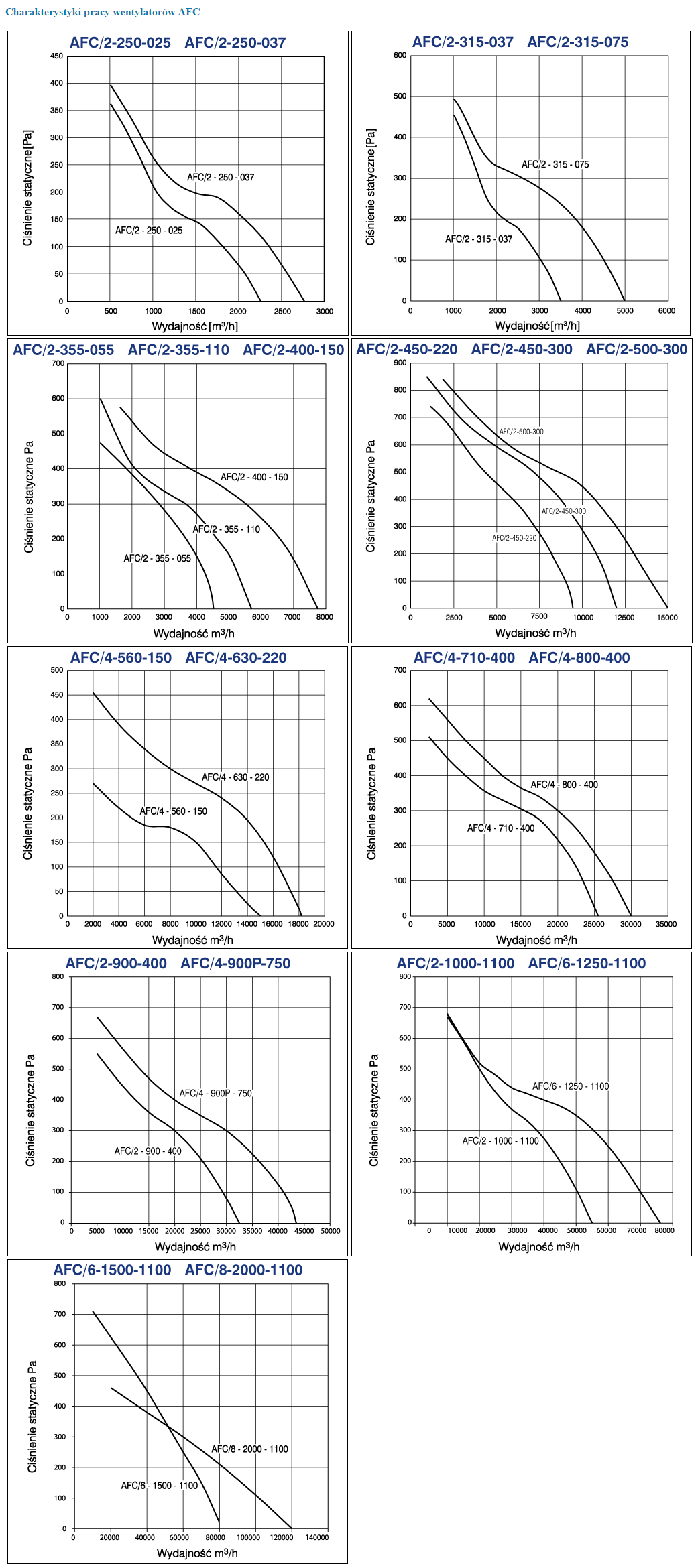

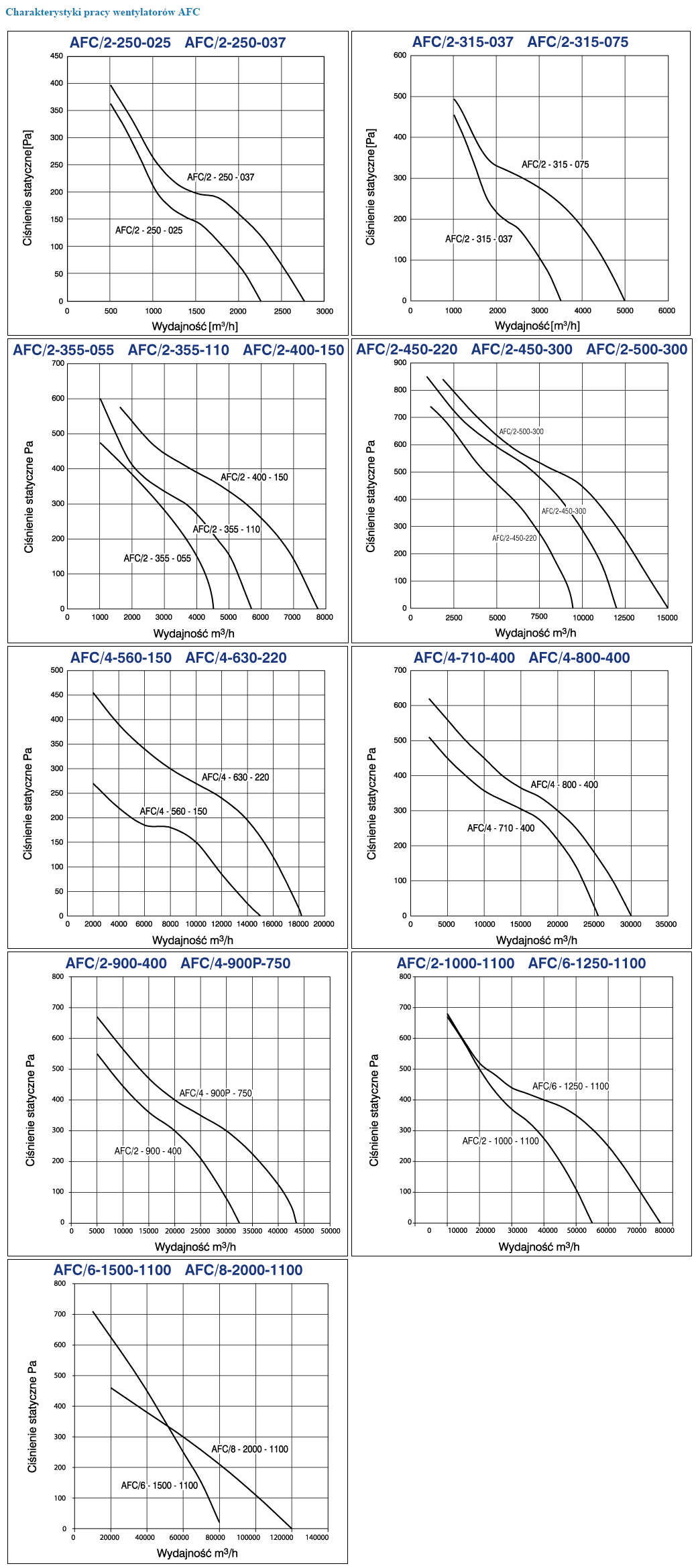

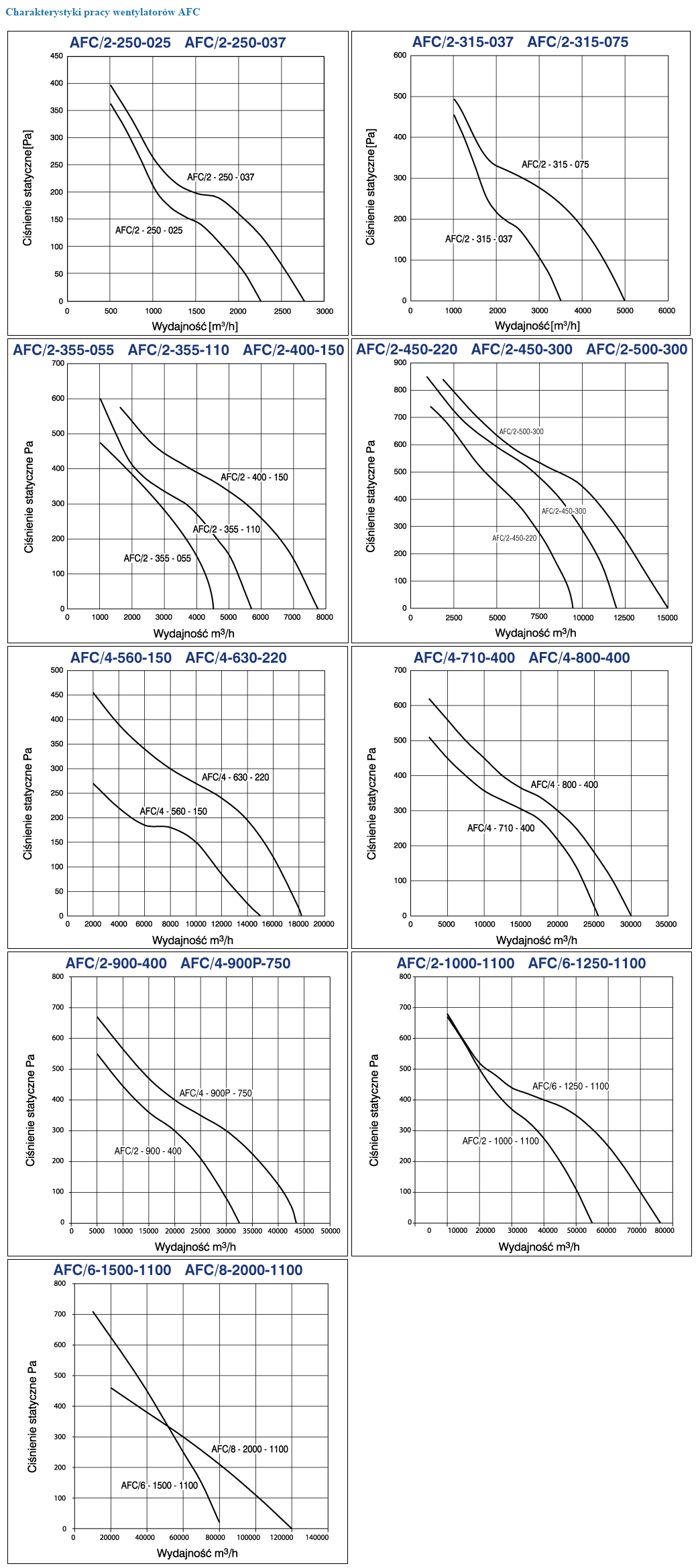

Charakterystyki pracy wentylatorów rewersyjnych AFH |

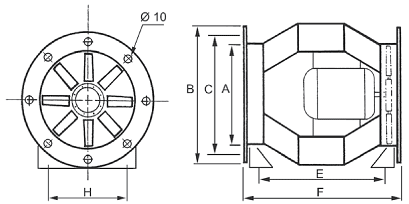

Konstrukcja
Typ
|
A
|
B
|
C
|
E
|
F
|
H
|
Ilość otworów
|
AFH-400
|
400
|
504
|
460
|
422
|
580
|
200
|
8
|
AFH-450
|
450
|
554
|
500
|
572
|
640
|
340
|
8
|
AFH-500
|
500
|
606
|
556
|
662
|
730
|
280
|
8
|
AFH-630
|
630
|
736
|
686
|
662
|
730
|
340
|
12
|
AFH-710
|
710
|
830
|
766
|
702
|
770
|
310
|
12
|
AFH-800
|
800
|
906
|
856
|
702
|
830
|
370
|
12
|
AFH-1000
|
1000
|
1106
|
1056
|
1150
|
1270
|
550
|
12
|
Dane techniczne
Dane techniczne dla wybranych typów
Typ
|
Prędkość
obrotowa obr./min. |
Moc
nominalna kW |
Natężenie
prądu przy 400V A |
Max
wydajność m3/h |
Poziom ciśnienia
akustycznego dB (A) |
Nr artykułu
|
AFH/2-400-110S
|
2800
|
1,10
|
2,50
|
6150
|
83
|
42514510
|
AFH/2-400-110T
|
2800
|
1,10
|
2,50
|
6150
|
83
|
42514520
|
AFH/4-400-037T
|
1400
|
0,37
|
1,07
|
3300
|
74
|
42514530
|
AFH/2-450-300T
|
2800
|
3,00
|
6,50
|
8400
|
85
|
42514540
|
AFH/4-500-075T
|
1400
|
0,75
|
1,81
|
6300
|
76
|
42514550
|
AFH/4-630-110T
|
1400
|
1,10
|
2,70
|
10800
|
78
|
42514560
|
AFH/4-710-400T
|
1400
|
4,00
|
8,30
|
15300
|
80
|
42514570
|
AFH/6-710-055T
|
920
|
0,55
|
1,65
|
10500
|
75
|
42514590
|
AFH/6-800-110T
|
920
|
1,10
|
2,90
|
14400
|
76
|
42514600
|
AFH/6-1000-110T
|
920
|
1,10
|
2,90
|
20080
|
81
|
42514610
|
* W odległości 3 m od wentylatora zabudowanego w kanale
