Wentylatory osiowe AFC-VB
Wentylator o napędzie pasowym, przeznaczony do montażu kanałowego.
Temperatura otoczenia silnika -20°C do 40°C.
Materiał
Obudowa spawana z blachy stalowej malowana farbą proszkową. Wirnik z polipropylenu wzmacniany włóknem szklanym, wyważany dynamicznie wg ISO 1940.
Silnik elektryczny
Asynchroniczny, trójfazowy 230/240V lub 400V, 50Hz. Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
Asynchroniczny, trójfazowy 230/240V lub 400V, 50Hz. Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
Zastosowanie
Wentylatory AFC-VB są przeznaczone do instalacji wentylacyjnych, w których silnik musi pozostawać poza strumieniem powietrza z powodu podwyższonej temperatury lub transportu zapylonego powietrza.

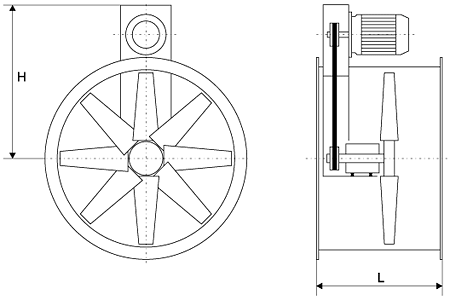

Konstrukcja
|
Typ
|
L
|
H
|
Nr artykułu
|
|
AFC-VB/2-400-150
|
480
|
480
|
42532100
|
|
AFC-VB/2-450-300
|
500
|
540
|
42532110
|
|
AFC-VB/2-500-300
|
500
|
570
|
42532120
|
|
AFC-VB/4-560-150
|
500
|
600
|
42532130
|
|
AFC-VB/4-630-220
|
660
|
670
|
42532140
|
|
AFC-VB/4-710-400
|
810
|
660
|
42532150
|
|
AFC-VB/4-800-400
|
850
|
750
|
42532160
|
|
AFC-VB/4-900-400
|
1000
|
900
|
42532170
|
|
AFC-VB/4-900-750
|
1000
|
900
|
42532180
|
|
AFC-VB/4-1000-1100
|
1205
|
1004
|
42532190
|
Dane techniczne
|
Typ
|
Napięcie
V |
Moc
silnika kW |
Natężenie
prądu A |
Nr artykułu
|
|
AFC-VB/2-400-150
|
400
|
1,5
|
3,4
|
42532100
|
|
AFC-VB/2-450-300
|
400
|
3
|
6,5
|
42532110
|
|
AFC-VB/2-500-300
|
400
|
3
|
6,5
|
42532120
|
|
AFC-VB/4-560-150
|
400
|
1,5
|
4,3
|
42532130
|
|
AFC-VB/4-630-220
|
400
|
2,2
|
4,8
|
42532140
|
|
AFC-VB/4-710-400
|
400
|
4
|
8,1
|
42532150
|
|
AFC-VB/4-800-400
|
400
|
4
|
8,1
|
42532160
|
|
AFC-VB/4-900-400
|
400
|
4
|
8,1
|
42532170
|
|
AFC-VB/4-900-750
|
400
|
7,5
|
14,4
|
42532180
|
|
AFC-VB/4-1000-1100
|
400
|
11
|
21,2
|
42532190
|
