Wentylatory osiowe AFC
Wentylator osiowy przeznaczony do montażu kanałowego.
Wentylatory mogą pracować w temperaturze –15°C +40°C.
Kierunek przepływu wirnik → silnik.
Materiał
Obudowa spawana z blachy stalowej malowana farbą proszkową. Wirnik z poliamidu wzmacnianego włóknem szklanym, piasta aluminiowa.
Silnik elektryczny
Asynchroniczny, trójfazowy 220-240/380-420V, 50Hz lub jednofazowy 220-240V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze stadardem IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi), mogą być dostarczone na życzenie.
Zastosowanie
Wentylatory AFC są stosowane w instalacjach wentylacyjnych, gdzie wentylator jest połączony do kanałów od strony wlotu i wylotu. Zwarta i masywna konstrukcja wentylatorów AFC oraz możliwość wykonania wentylatorów w wersjach specjalnych pozwala na szerokie zastosowania ich w wentylacji m.in.:
-
ogólna wentylacja lokali handlowych i hal przemysłowych
-
wentylacja magazynów i składów magazynowych
-
wentylacja garaży i budynków użyteczności publicznej etc.
Charakterystyka

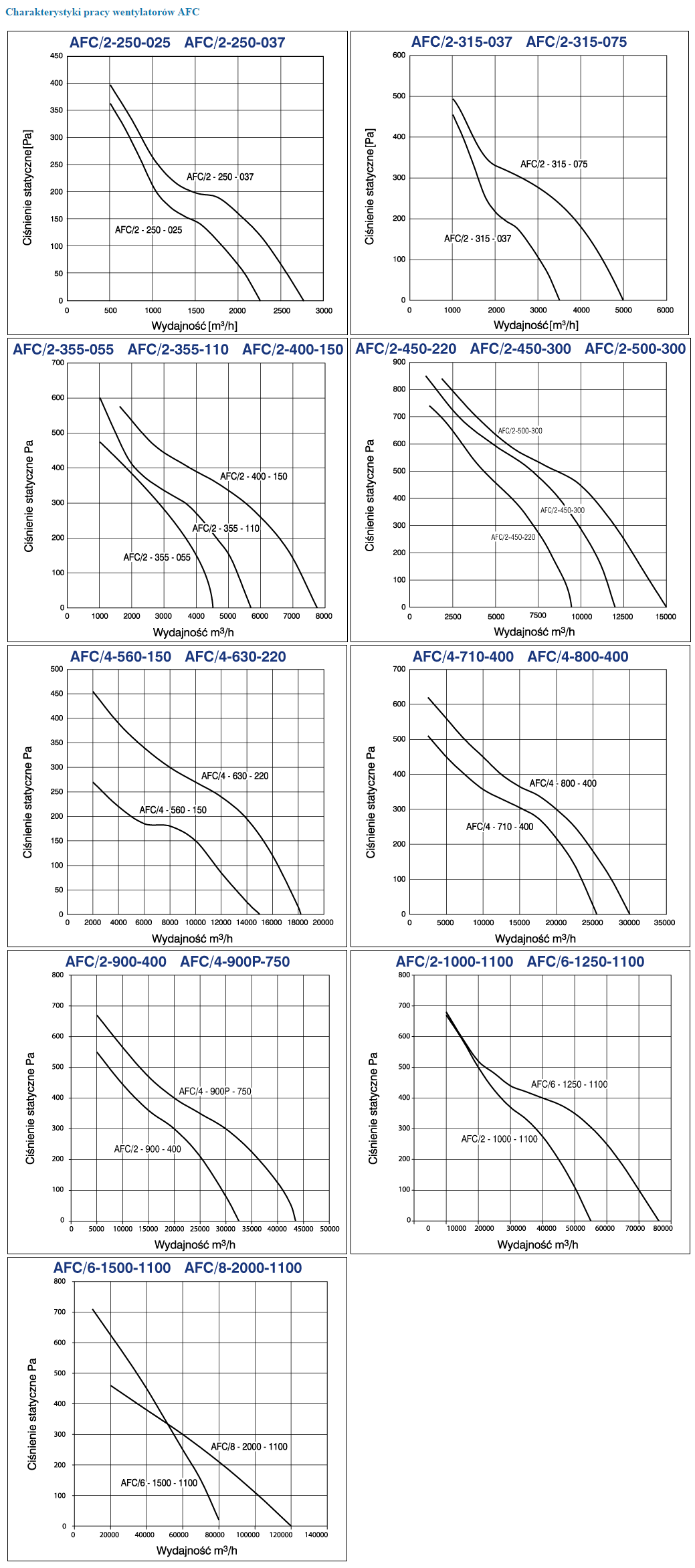

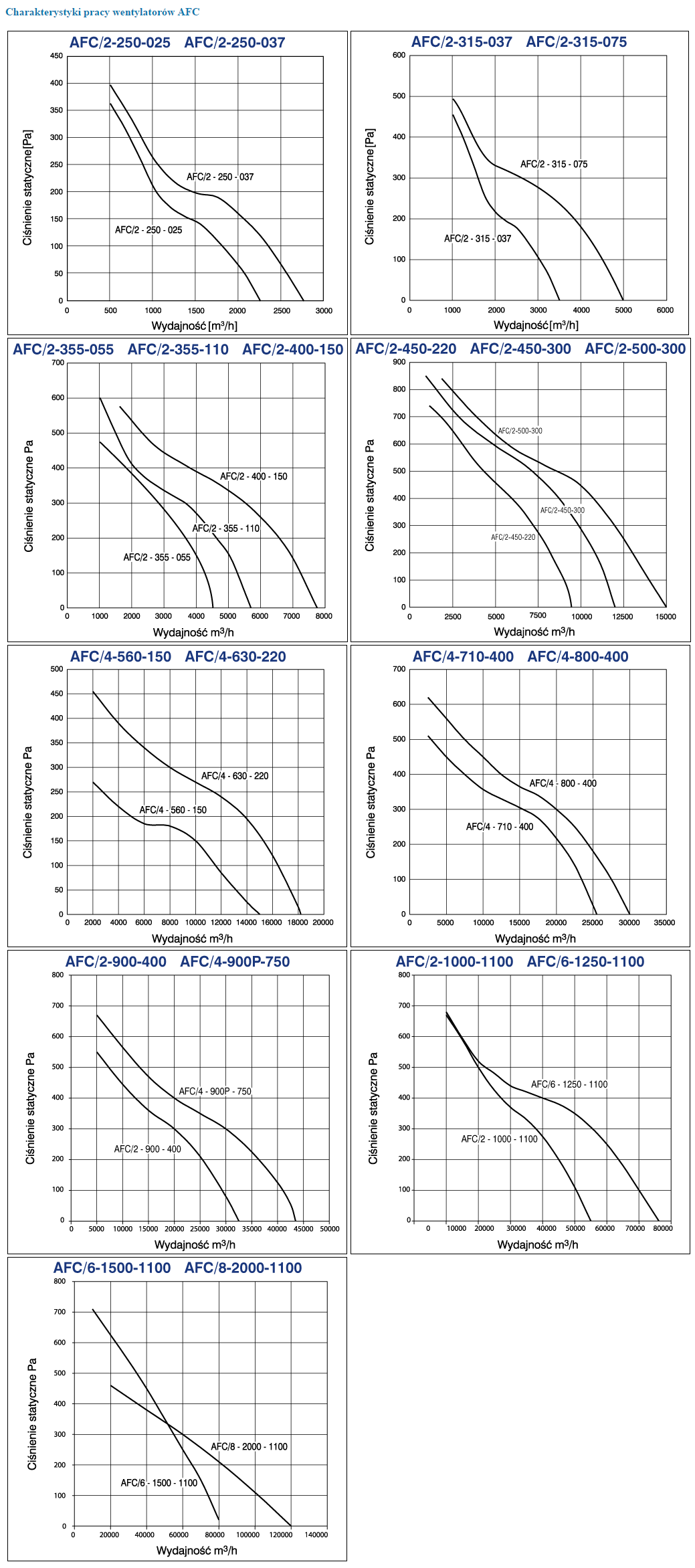

 | Charakterystyki pracy wentylatorów osiowych AFC |

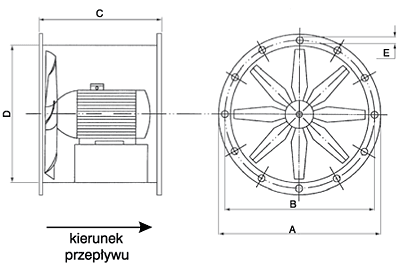

Konstrukcja
|
Typ
|
A
|
B
|
C
|
D
|
E
|
Liczba otworów
|
|
AFC/2-250
|
310
|
280
|
300
|
250
|
8
|
8
|
|
AFC/2-315
|
375
|
345
|
330
|
315
|
8
|
8
|
|
AFC/2-355
|
426
|
395
|
380
|
355
|
10
|
8
|
|
AFC/2-400
|
500
|
450
|
380
|
400
|
10
|
8
|
|
AFC/2-450
|
550
|
500
|
430
|
450
|
10
|
8
|
|
AFC/2-500
|
600
|
550
|
450
|
500
|
12
|
12
|
|
AFC/4-560
|
660
|
610
|
450
|
560
|
12
|
12
|
|
AFC/4-630
|
736
|
690
|
500
|
630
|
12
|
12
|
|
AFC/4-710
|
810
|
760
|
470
|
710
|
12
|
12
|
|
AFC/4-800
|
900
|
850
|
480
|
800
|
12
|
12
|
|
AFC/4-900
|
1000
|
950
|
620
|
900
|
12
|
12
|
|
AFC/4-900P
|
1000
|
950
|
750
|
900
|
12
|
12
|
|
AFC/4-1000
|
1100
|
1050
|
730
|
1000
|
12
|
12
|
|
AFC/6-1250
|
1350
|
1310
|
800
|
1250
|
12
|
16
|
|
AFC/6-1500
|
1700
|
1600
|
800
|
1500
|
16
|
24
|
|
AFC/8-2000
|
2200
|
2100
|
1010
|
2000
|
18
|
24
|
Dane techniczne
|
Typ
|
Prędkość
obrotowa obr./min. |
Napięcie
znam. V |
Moc
silnika kW |
Natężenie
prądu A |
Ciśnienie
akustyczne* dB (A) |
Wydajność max.
m3/h |
Masa
kg |
Numer artykułu
|
|
AFC/2-250-025S
|
2850
|
230V
|
0,25
|
1,8
|
72
|
2250
|
15
|
42410117
|
|
AFC/2-315-037S
|
2860
|
230V
|
0,37
|
2,5
|
74
|
3400
|
17
|
42410127
|
|
AFC/2-355-055S
|
2860
|
230V
|
0,55
|
3,4
|
77
|
4500
|
30
|
42510002
|
|
AFC/2-250-025T
|
2760
|
400V
|
0,25
|
0,65
|
72
|
2250
|
15
|
42410115
|
|
AFC/2-250-037T
|
2800
|
400V
|
0,37
|
1,0
|
72
|
2600
|
15
|
42410110
|
|
AFC/2-315-037T
|
2800
|
400V
|
0,37
|
1,0
|
74
|
3400
|
17
|
42410125
|
|
AFC/2-315-075T
|
2800
|
400V
|
0,75
|
1,9
|
77
|
5000
|
20
|
42410120
|
|
AFC/2-355-055T
|
2790
|
400V
|
0,55
|
1,35
|
77
|
4500
|
30
|
42510000
|
|
AFC/2-355-110T
|
2780
|
400V
|
1,1
|
2,5
|
78
|
5700
|
35
|
42510005
|
|
AFC/2-400-150
|
2800
|
400V
|
1,5
|
3,4
|
80
|
7800
|
37
|
42510010
|
|
AFC/2-450-220
|
2800
|
400V
|
2,2
|
4,7
|
81
|
9500
|
57
|
42413021
|
|
AFC/2-450-300
|
2800
|
400V
|
3,0
|
6,5
|
81
|
12000
|
57
|
42513020
|
|
AFC/2-500-300
|
2800
|
400V
|
3,0
|
6,5
|
81
|
15000
|
60
|
42513030
|
|
AFC/4-560-150
|
1440
|
400V
|
1,5
|
4,3
|
82
|
14000
|
65
|
42513035
|
|
AFC/4-630-220
|
1420
|
400V
|
2,2
|
4,8
|
82
|
18200
|
75
|
42513050
|
|
AFC/4-710-400
|
1440
|
400V
|
4,0
|
8,1
|
83
|
25500
|
80
|
42513060
|
|
AFC/4-800-400
|
1440
|
400V
|
4,0
|
8,1
|
83
|
30000
|
85
|
42513070
|
|
AFC/4-900-400
|
1440
|
400V
|
4,0
|
8,1
|
83
|
32500
|
90
|
42513080
|
|
AFC/4-900P-750
|
1440
|
400V
|
7,5
|
14,4
|
83
|
43500
|
108
|
42513090
|
|
AFC/4-1000-1100
|
1440
|
400V
|
11,0
|
21,2
|
83
|
55000
|
160
|
42513100
|
|
AFC/6-1250-1100
|
960
|
400V
|
11,0
|
22,2
|
84
|
75000
|
230
|
42513110
|
|
AFC/6-1500-1100
|
960
|
400V
|
11,0
|
22,2
|
85
|
80000
|
350
|
42513130
|
|
AFC/8-2000-1100
|
700
|
400V
|
11,0
|
25,1
|
88
|
120000
|
500
|
42513140
|
* - w odległości 3 m
