Wentylatory osiowe AFW
Wentylator osiowy przeznaczony do montażu ściennnego.
Wentylatory mogą pracować w temperaturze –15°C +40°C (standardowy kierunek przepływu silnik→wirnik). Urządzenia przeznaczone do pracy w niższych lub wyższych temperaturach niż standardowe, w tym wentylatory osiowe AFW-HT do transportu czystego powietrza i pracy ciągłej 90°C (czasowo 100°C/10 min/h) mogą być dostarczone na życzenie.
Materiał
Obudowa wytłaczana z blachy stalowej, pokryta czarną farbą epoksydową. Wirnik z polipropylenu wzmacnianego włóknem szklanym, piasta aluminiowa.
Silnik elektryczny
Asynchroniczny, trójfazowy 220–240/380–420V, 50 Hz lub jednofazowy 220–240V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardem IEC 60072 i IE 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi), mogą być dostarczone na życzenie
Asynchroniczny, trójfazowy 220–240/380–420V, 50 Hz lub jednofazowy 220–240V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardem IEC 60072 i IE 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi), mogą być dostarczone na życzenie
Zastosowanie
Wentylatory AFW są stosowane do wentylacji ogólnej.
-
ogólna wentylacja lokali handlowych i hal przemysłowych
-
wentylacja magazynów i składów magazynowych
-
wentylacja garaży i budynków użyteczności publicznej etc.
Charakterystyka

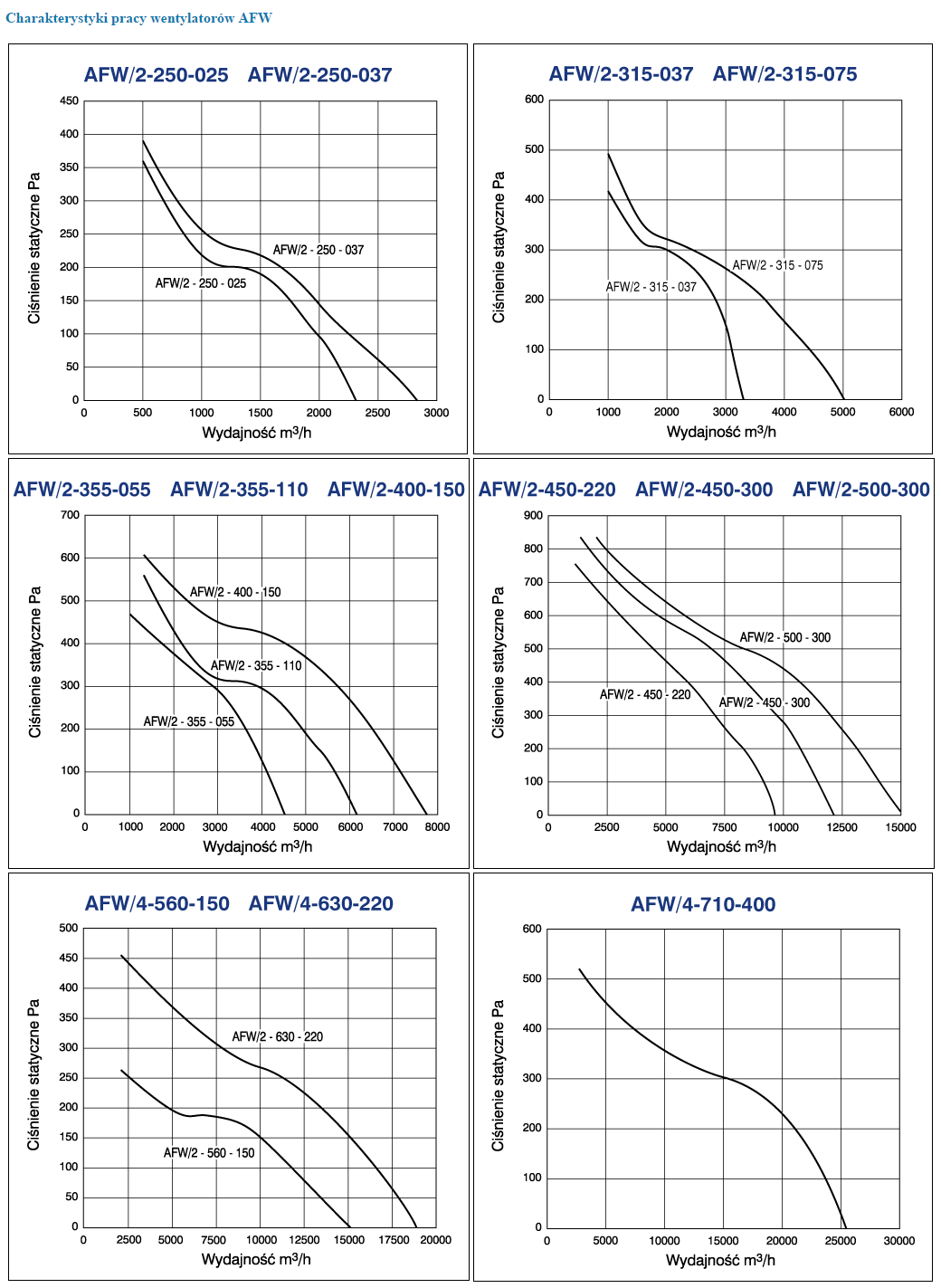

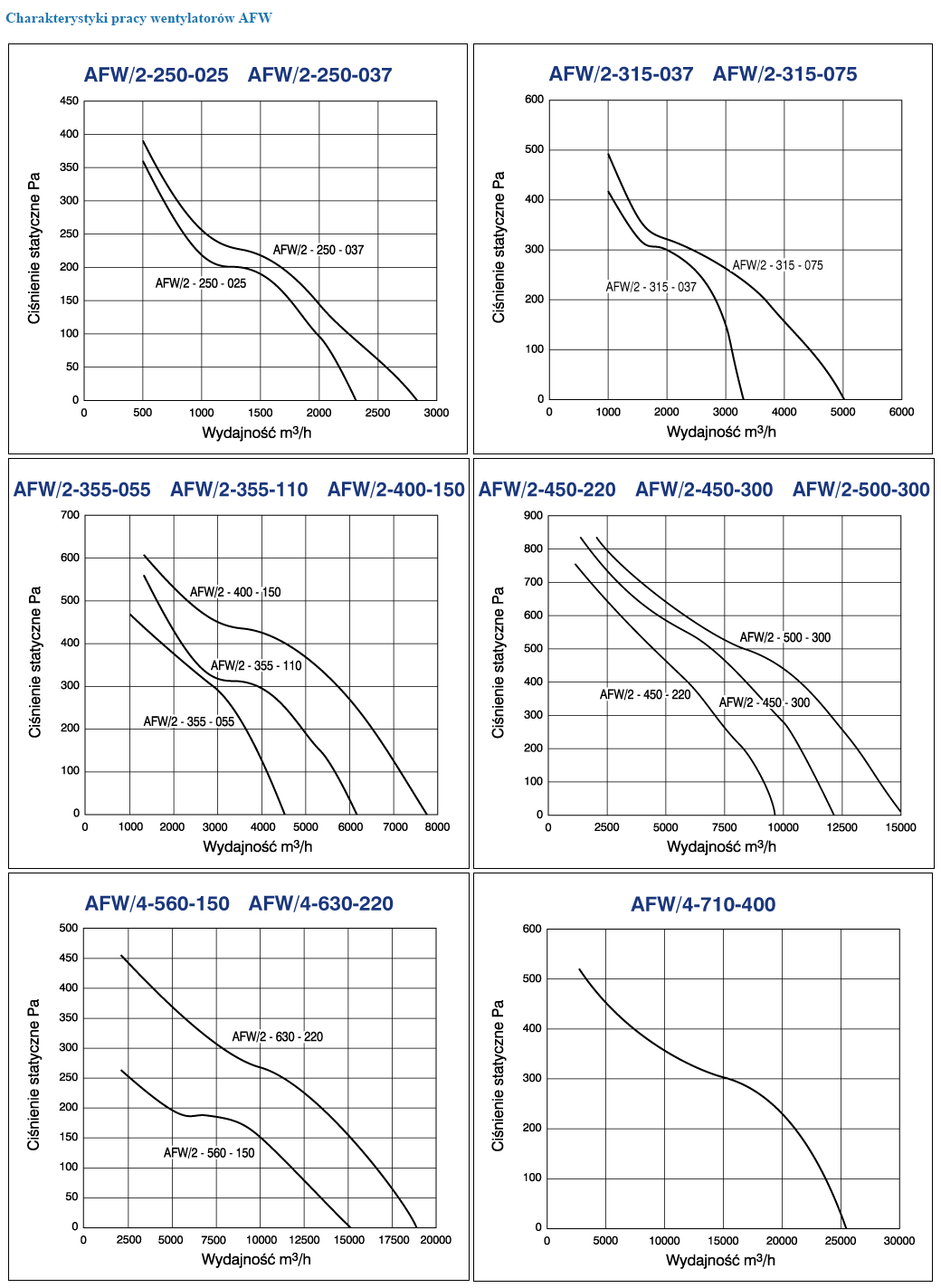

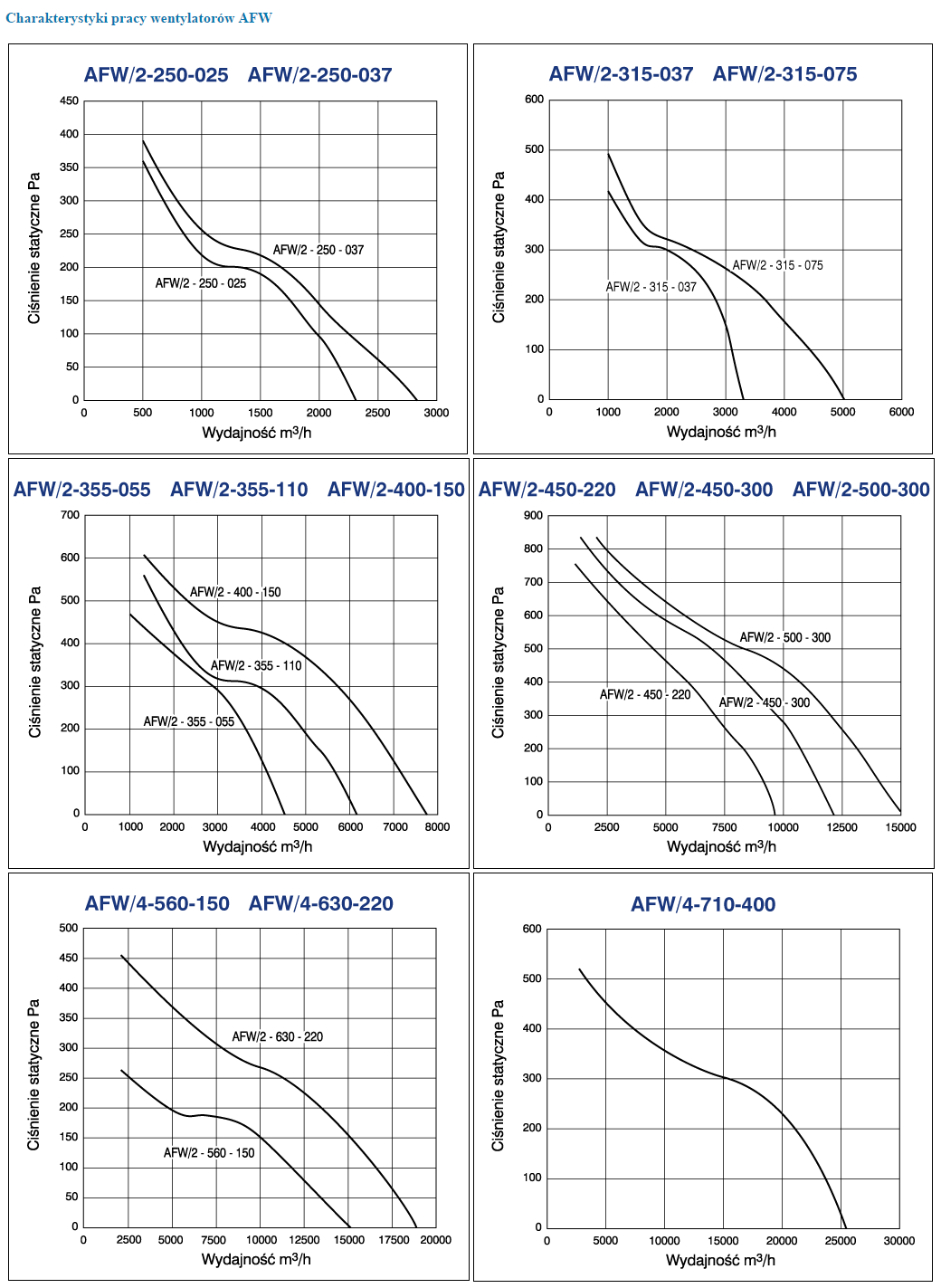

 | Charakterystyki pracy wentylatorów ściennych AFW |

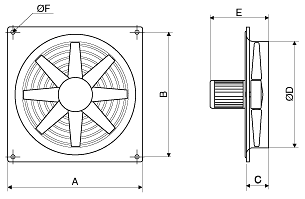

Konstrukcja
|
Typ
|
A
|
B
|
C
|
ØD
|
E
|
F
|
|
AFW/2-250-025
|
315
|
260
|
65
|
254
|
275
|
10
|
|
AFW/2-250-037
|
315
|
260
|
65
|
254
|
290
|
10
|
|
AFW/2-315-037
|
400
|
330
|
80
|
315
|
300
|
10
|
|
AFW/2-315-075
|
400
|
330
|
80
|
315
|
320
|
10
|
|
AFW/2-355-055
|
450
|
380
|
87
|
355
|
320
|
10
|
|
AFW/2-355-110
|
450
|
380
|
87
|
355
|
320
|
10
|
|
AFW/2-400-150
|
500
|
420
|
90
|
400
|
350
|
10
|
|
AFW/2-450-220
|
560
|
480
|
103
|
450
|
390
|
10
|
|
AFW/2-450-300
|
560
|
480
|
103
|
450
|
390
|
10
|
|
AFW/2-500-300
|
630
|
560
|
110
|
500
|
400
|
10
|
|
AFW/4-560-150
|
710
|
630
|
110
|
560
|
400
|
10
|
|
AFW/4-630-220
|
800
|
710
|
115
|
630
|
425
|
10
|
|
AFW/4-710-400*
|
900
|
800
|
110
|
710
|
430
|
10,5
|
Dane techniczne
|
Typ
|
Prędkość
obrotowa obr./min. |
Napięcie
znamionowe V |
Moc silnika
kW |
Natężenie
prądu A |
Ciśnienie
akustyczne dB (A)* |
Wydajność
max. m3/h |
Masa
kg |
Nr artykułu
|
|
AFW/2-250-025S
|
2850
|
230V
|
0,25
|
1,8
|
72
|
2250
|
9
|
42511600
|
|
AFW/2-315-037S
|
2860
|
230V
|
0,37
|
2,5
|
74
|
3400
|
10
|
42511610
|
|
AFW/2-355-055S
|
2860
|
230V
|
0,55
|
3,4
|
77
|
4500
|
11
|
42511620
|
|
AFW/2-250-025T
|
2760
|
400V
|
0,25
|
0,65
|
72
|
2250
|
9
|
42511630
|
|
AFW/2-250-037T
|
2800
|
400V
|
0,37
|
1,0
|
72
|
2600
|
10
|
42511640
|
|
AFW/2-315-037T
|
2800
|
400V
|
0,37
|
1,0
|
74
|
3400
|
12
|
42511650
|
|
AFW/2-315-075T
|
2800
|
400V
|
0,75
|
1,9
|
77
|
5000
|
18
|
42511660
|
|
AFW/2-355-055T
|
2790
|
400V
|
0,55
|
1,35
|
77
|
4500
|
14
|
42511670
|
|
AFW/2-355-110T
|
2780
|
400V
|
1,1
|
2,5
|
78
|
5700
|
22
|
42511680
|
|
AFW/2-400-150
|
2800
|
400V
|
1,5
|
3,4
|
80
|
7800
|
30
|
42511690
|
|
AFW/2-450-220
|
2800
|
400V
|
2,2
|
4,7
|
81
|
9500
|
38
|
42511700
|
|
AFW/2-450-300
|
2800
|
400V
|
3,0
|
6,5
|
81
|
12000
|
38
|
42511710
|
|
AFW/2-500-300
|
2800
|
400V
|
3,0
|
6,5
|
81
|
15000
|
40
|
42511720
|
|
AFW/4-560-150
|
1440
|
400V
|
1,5
|
4,3
|
82
|
14000
|
33
|
42511730
|
|
AFW/4-630-220
|
1420
|
400V
|
2,2
|
4,8
|
82
|
18200
|
41
|
42511740
|
|
AFW/4-710-400
|
1440
|
400V
|
4,0
|
8,1
|
83
|
25500
|
45
|
42511750
|
* w odległości 3 m
