Wentylatory osiowe COMPACT - HCFT/HCFB
Wentylatory osiowe o unikalnej, bardzo zwartej konstrukcji przystosowane do montażu ściennego w dowolnej pozycji.
Wentylatory mogą pracować w temperaturze -40°C +70°C.
Materiał
Wirniki z odpornego na działanie promieni UV termoplastu wzmocnionego włóknem szklanym (HCFT/HCFB), dynamicznie wyważane zgodnie z normą ISO 1940. Obudowa wytłaczana z blachy stalowej, pokryta czarną farbą epoksydową.
Silnik elektryczny
Asynchroniczny, trójfazowy 220-240 / 380-415 V, 50 Hz lub jednofazo-wy 220-240 V, 50 Hz, wykonany zgodnie ze standardami UNE-113, IEC 34-1. Stopień ochrony IP 65 (modele 800 i 1000 IP 55), klasa izolacji F. Silnik przystosowany jest do pracy w atmosferze o wilgotności względnej do 95%. Silnik posiada termiczne zabezpieczenie uzwojenia przed przeciążeniem i standardowo przystosowany jest do napięciowej regulacji prędkości obrotowej (nie dotyczy silników dwubiegunowych (4-630, 710, 800 i 1000). Modele trójfazowe przystosowane do regulacji przetwornicą częstotliwości mogą być dostarczone na życzenie.
Asynchroniczny, trójfazowy 220-240 / 380-415 V, 50 Hz lub jednofazo-wy 220-240 V, 50 Hz, wykonany zgodnie ze standardami UNE-113, IEC 34-1. Stopień ochrony IP 65 (modele 800 i 1000 IP 55), klasa izolacji F. Silnik przystosowany jest do pracy w atmosferze o wilgotności względnej do 95%. Silnik posiada termiczne zabezpieczenie uzwojenia przed przeciążeniem i standardowo przystosowany jest do napięciowej regulacji prędkości obrotowej (nie dotyczy silników dwubiegunowych (4-630, 710, 800 i 1000). Modele trójfazowe przystosowane do regulacji przetwornicą częstotliwości mogą być dostarczone na życzenie.
Zastosowanie
Wentylacja ogólna pomieszczeń o charakterze użytkowym i przemysłowym. Urządzenia grzewcze i chłodnicze.
Charakterystyka

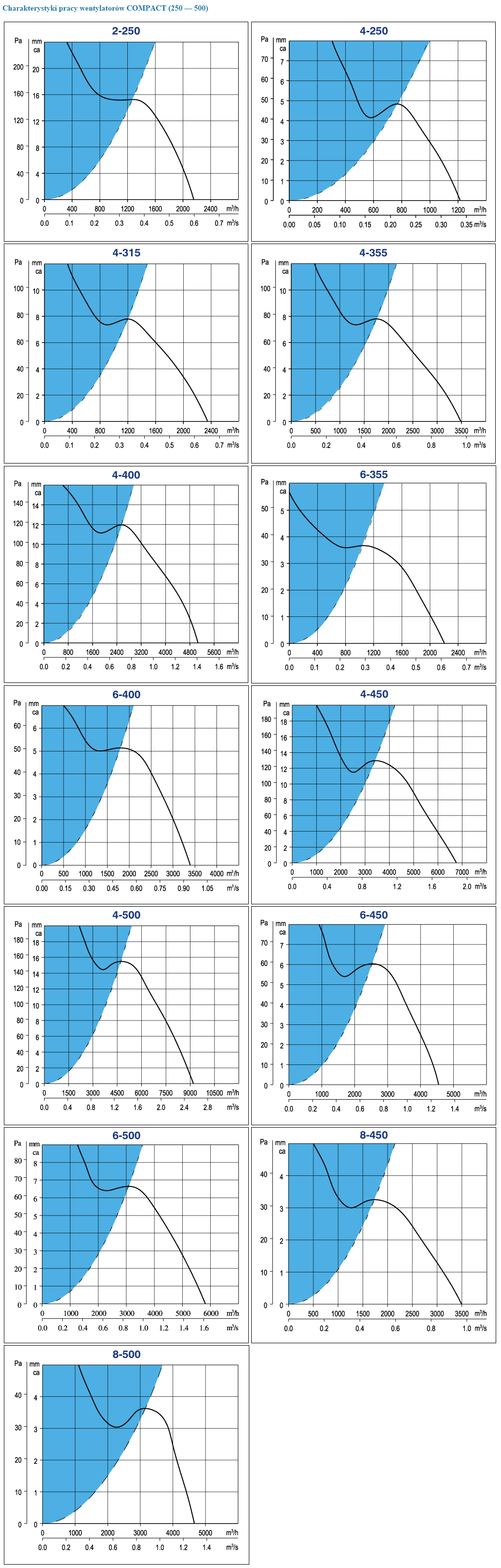

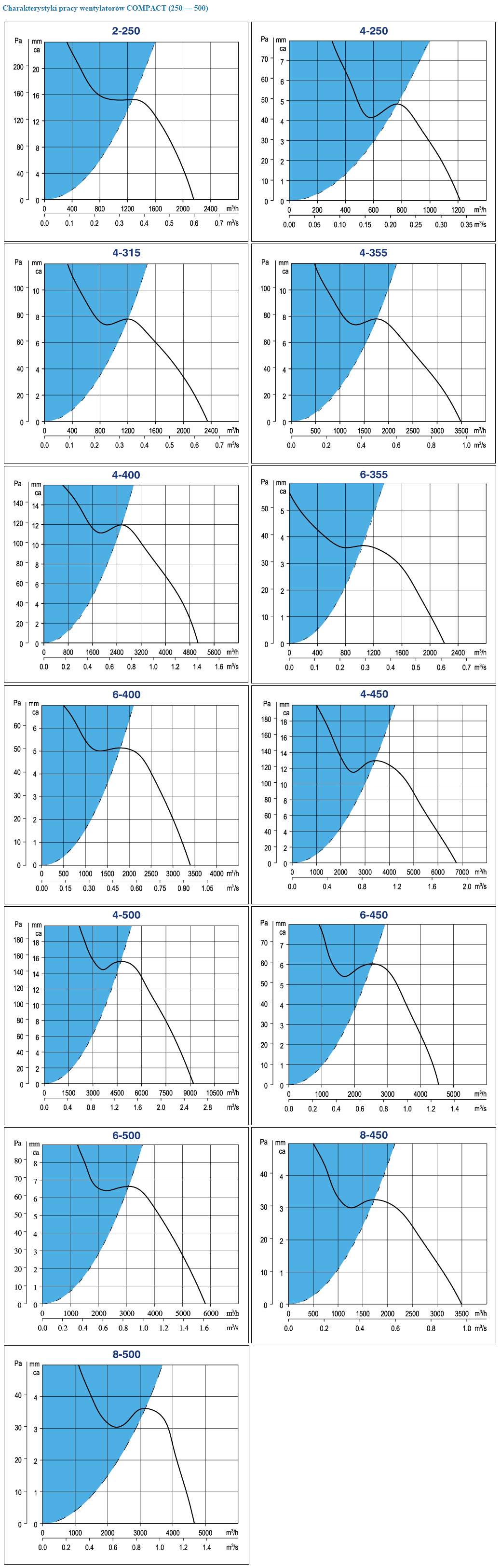

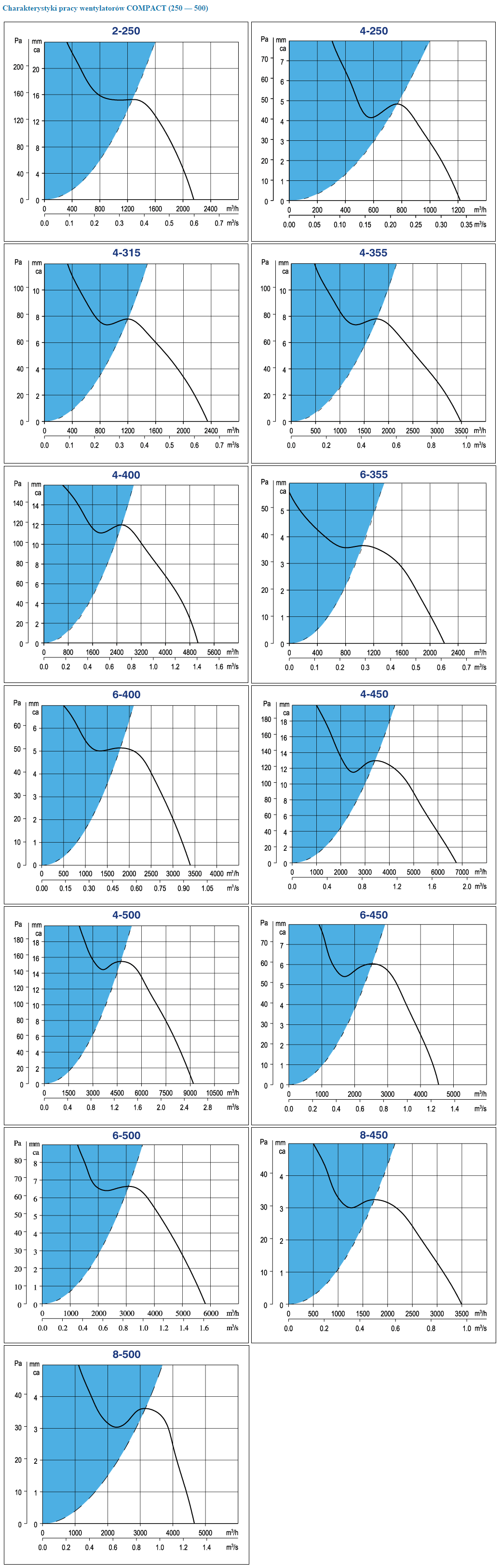

 | Charakterystyki pracy wentylatorów ściennych COMPACT (250-500) |

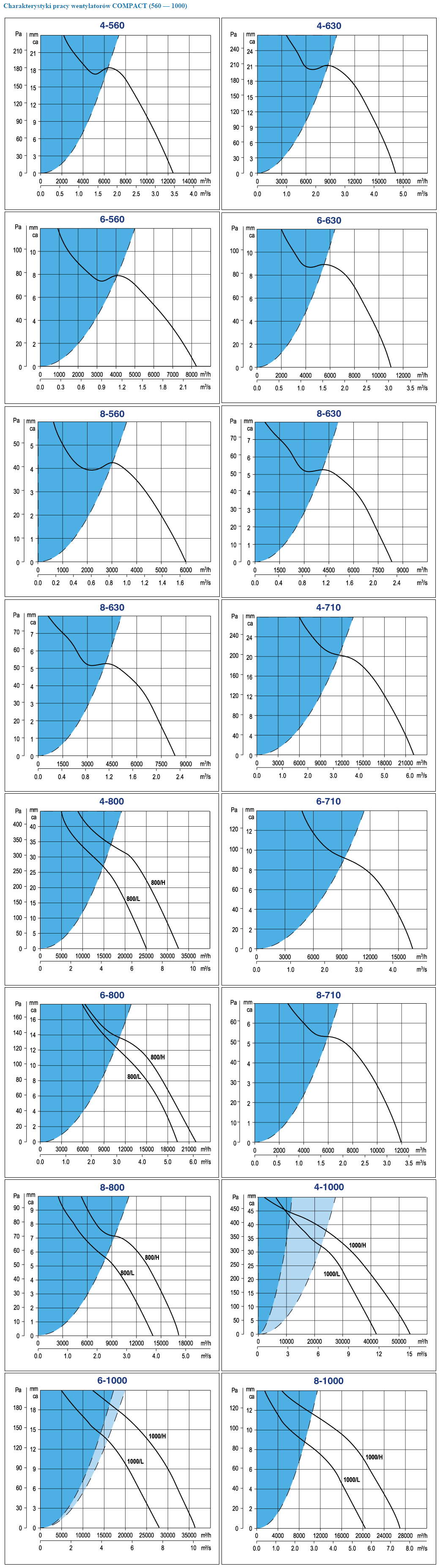

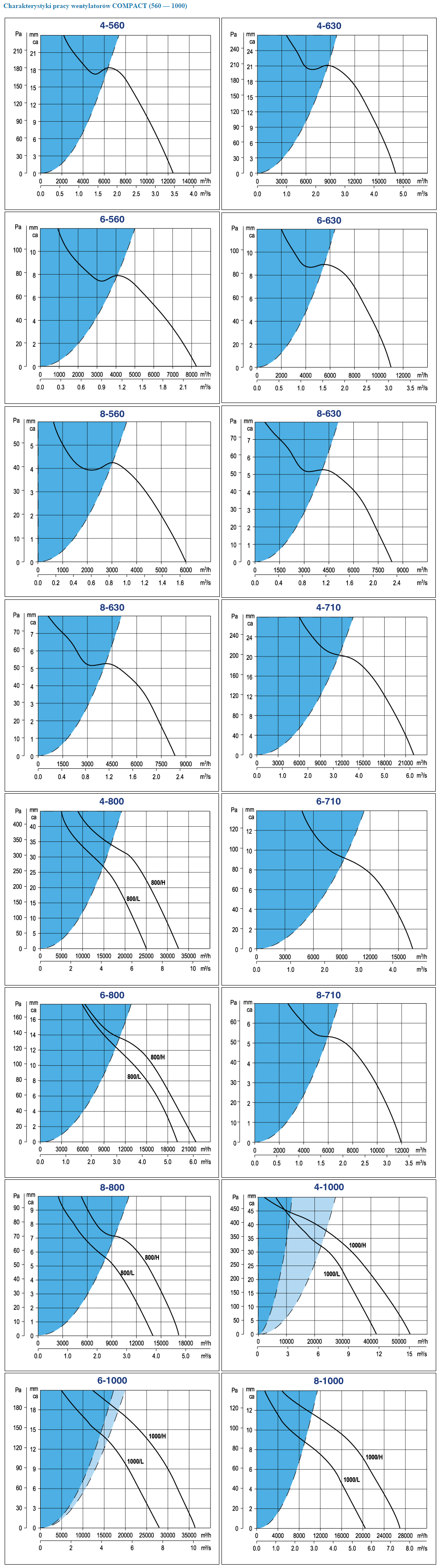

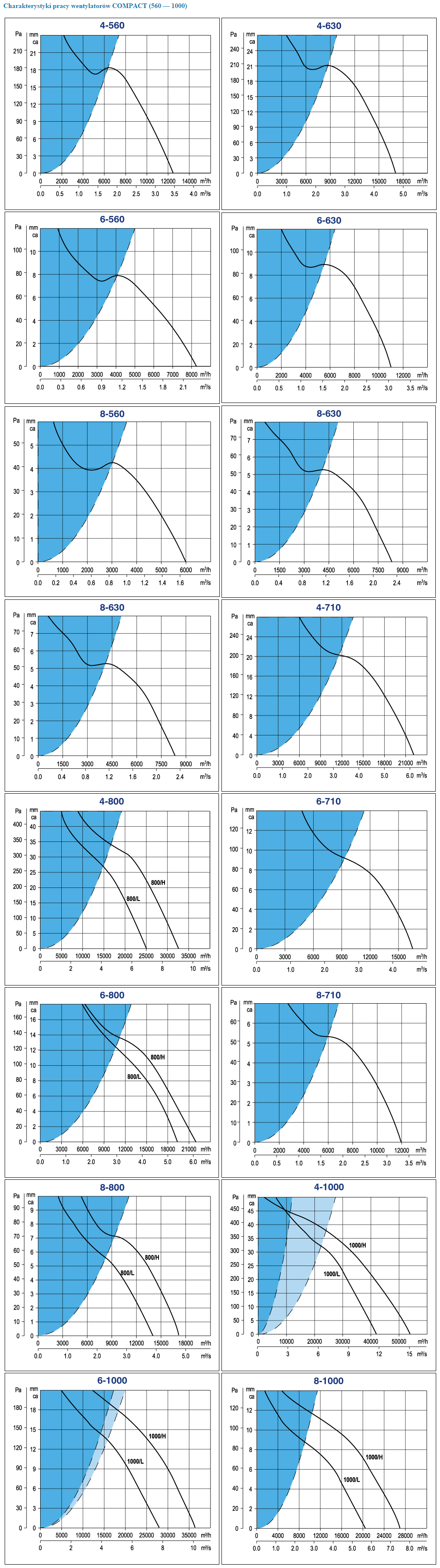

| Charakterystyki pracy wentylatorów ściennych COMPACT (560-1000) |

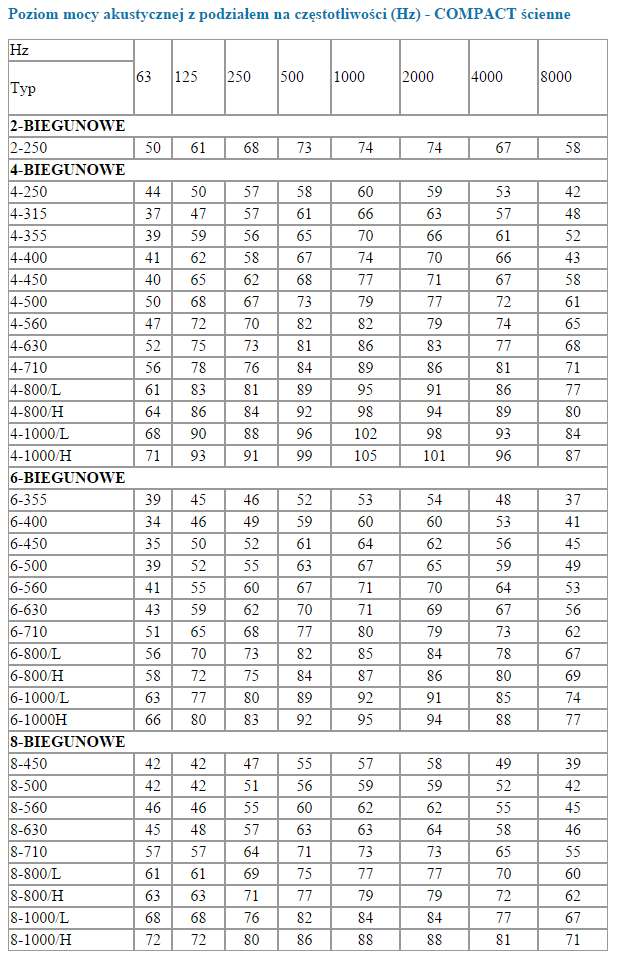

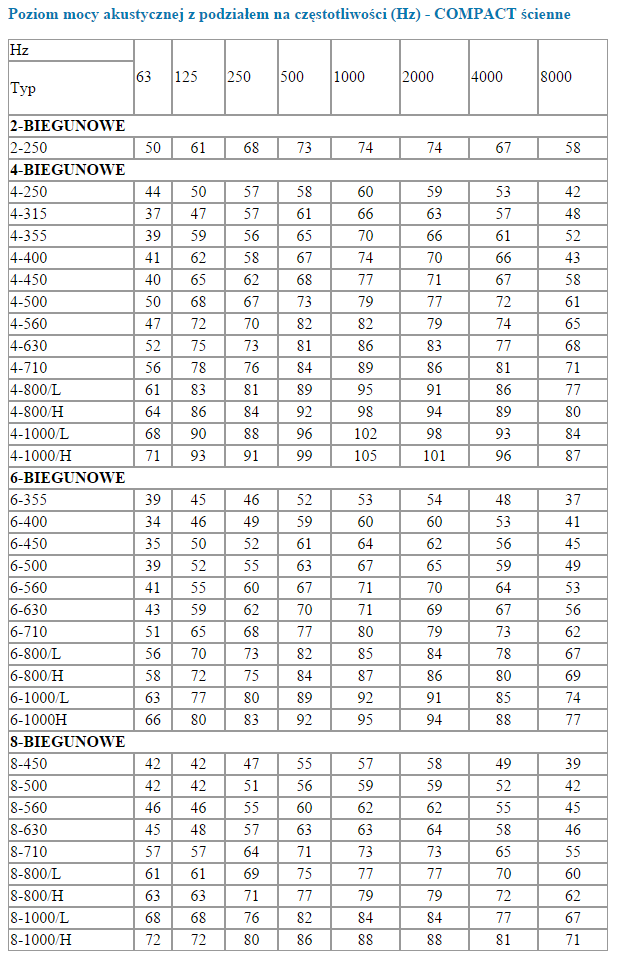

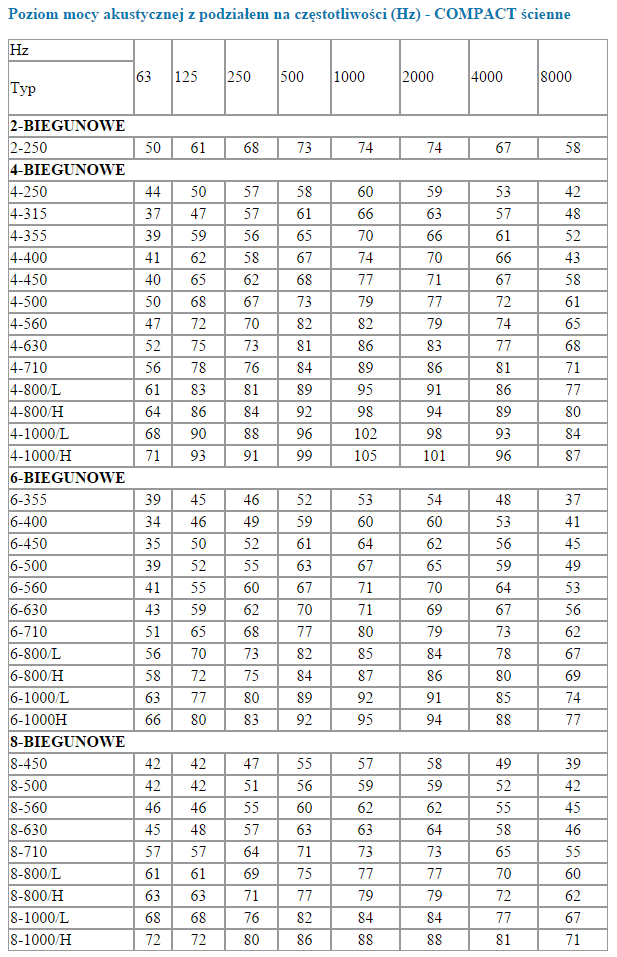

| Charakterystyka akustyczna wentylatorów ściennych COMPACT |
Konstrukcja
|
Typ
|
A
|
B
|
C
|
ØD
|
ØE
|
F
|
ØG
|
J
|
K
|
L
|
M
|
|||||||
|
/2
|
/4
|
/6
|
/8
|
|
/2
|
/4
|
/6
|
/8
|
HCFT
|
HCFB
|
||||||||
|
250
|
315
|
260
|
220
|
254
|
10
|
122
|
122
|
|
|
294
|
59
|
59
|
|
|
53
|
12
|
40
|
65
|
|
315
|
400
|
330
|
280
|
315
|
10
|
|
122
|
|
|
329
|
|
32
|
|
|
68
|
12
|
40
|
65
|
|
355
|
450
|
380
|
315
|
355
|
10
|
|
129
|
129
|
|
371
|
|
45
|
45
|
|
75
|
12
|
40
|
65
|
|
400
|
500
|
420
|
355
|
400
|
10
|
|
129
|
129
|
|
422
|
|
40,5
|
40,5
|
|
78
|
12
|
40
|
65
|
|
450
|
560
|
480
|
400
|
450
|
10
|
|
150
|
150
|
150
|
476
|
|
48
|
48
|
48
|
91
|
12
|
40
|
65
|
|
500
|
630
|
560
|
450
|
500
|
10
|
|
150
|
150
|
150
|
536
|
|
44,5
|
44,5
|
44,5
|
97
|
12
|
40
|
65
|
|
560
|
710
|
630
|
510
|
560
|
10
|
|
218,5
|
150
|
150
|
596
|
|
110,5
|
42
|
42
|
98,5
|
12
|
40
|
65
|
|
630
|
800
|
710
|
580
|
630
|
12
|
|
218,5
|
150
|
150
|
674
|
|
110,5
|
41
|
41
|
103
|
12
|
40
|
65
|
|
710
|
900
|
800
|
636
|
710
|
12
|
|
218,5
|
218,5
|
218,5
|
733
|
|
134
|
134
|
134
|
91,5
|
16,5
|
40
|
65
|
|
Typ
|
A
|
B
|
ØD
|
J
|
E
|
ØG
|
C
|
ØF
|
||||||||||
|
/4
|
/6
|
/8
|
/4
|
/6
|
/8
|
|||||||||||||
|
L
|
H
|
L
|
H
|
L
|
H
|
L
|
H
|
L
|
H
|
L
|
H
|
|||||||
|
HCFT-800
|
1000
|
800
|
800
|
92
|
189
|
926
|
345
|
380
|
310
|
345
|
310
|
345
|
181
|
203
|
162
|
181
|
162
|
181
|
|
HCFT-1000
|
1250
|
1000
|
1000
|
110
|
174
|
1154
|
380
|
380
|
345
|
380
|
345
|
380
|
203
|
203
|
181
|
203
|
181
|
203
|
* kąt pochylenia łopatek L - mały, H - duży
Dane techniczne
Dane techniczne wentylatorów HCFT/HCFB (wirnik z tworzywa)
|
Ilość
biegunów |
Typ
ścienne |
Prędk.
obr. obr./min. |
Max
moc absorb. W |
Natęż.
prądu A |
Wydaj.
(max) m3/h |
Poz.
ciśn. akust. dB (A) |
Masa
kg ścienne |
Regul.
obr.* |
Nr
artyk. |
|
|
230V
|
400V
|
|||||||||
|
JEDNOFAZOWE
|
||||||||||
|
2
|
HCFB/2-250/H
|
2500
|
250
|
1,2
|
-
|
2160
|
65
|
4,4
|
-
|
41520360
|
|
4
|
HCFB/4-250/H
|
1330
|
60
|
0,3
|
-
|
1215
|
52
|
4,4
|
REB-1
|
41520020
|
|
HCFB/4-315/H
|
1300
|
100
|
0,6
|
-
|
2350
|
54
|
6,5
|
REB-1
|
41520060
|
|
|
HCFB/4-355/H
|
1225
|
200
|
1,0
|
-
|
3490
|
58
|
7,6
|
REB-2,5
|
41520100
|
|
|
HCFB/4-400/H
|
1200
|
340
|
1,6
|
-
|
5070
|
60
|
9,0
|
REB-2,5
|
41520140
|
|
|
HCFB/4-450/H
|
1290
|
480
|
2,3
|
-
|
6760
|
65
|
13,0
|
REB-2,5
|
41520180
|
|
|
HCFB/4-500/H
|
1290
|
650
|
3,0
|
-
|
9200
|
68
|
15,4
|
REB-5N
|
41520220
|
|
|
HCFB/4-560/H
|
1250
|
980
|
4,9
|
-
|
12480
|
71
|
21,3
|
REB-5N
|
41520260
|
|
|
HCFB/4-630/H
|
1200
|
1700
|
7,6
|
-
|
17060
|
72
|
25,0
|
-
|
41520300
|
|
|
6
|
HCFB/6-355/H
|
800
|
90
|
0,5
|
-
|
2210
|
50
|
7,6
|
REB-1
|
41520480
|
|
HCFB/6-400/H
|
750
|
110
|
0,6
|
-
|
3400
|
52
|
9,0
|
REB-1
|
41520520
|
|
|
HCFB/6-450/H
|
835
|
220
|
1,2
|
-
|
4550
|
53
|
13,0
|
REB-2,5
|
41520560
|
|
|
HCFB/6-500/H
|
840
|
290
|
1,6
|
-
|
5820
|
56
|
15,4
|
REB-2,5
|
41520600
|
|
|
HCFB/6-560/H
|
900
|
420
|
2,4
|
-
|
7870
|
59
|
21,3
|
REB-2,5
|
41520640
|
|
|
HCFB/6-630/H
|
800
|
510
|
2,6
|
-
|
10750
|
60
|
25,0
|
REB-5N
|
41520680
|
|
|
HCFB/6-710/H
|
900
|
1300
|
5,7
|
-
|
17570
|
66
|
27,0
|
-
|
41520725
|
|
|
8
|
HCFB/8-450/H
|
625
|
130
|
0,7
|
-
|
3500
|
48
|
13,0
|
REB-1
|
41520760
|
|
HCFB/8-500/H
|
605
|
160
|
0,9
|
-
|
4660
|
49
|
16,0
|
REB-1
|
41520800
|
|
|
HCFB/8-560/H
|
610
|
240
|
1,3
|
-
|
5990
|
51
|
21,3
|
REB-2,5
|
41520840
|
|
|
HCFB/8-630/H
|
585
|
320
|
1,7
|
-
|
8340
|
52
|
25,0
|
REB-2,5
|
41520880
|
|
|
HCFB/8-710/H
|
625
|
480
|
2,4
|
-
|
11960
|
60
|
27,0
|
-
|
41520920
|
|
|
TRÓJFAZOWE
|
||||||||||
|
2
|
HCFT/2-250/H
|
2500
|
250
|
-
|
0,5
|
2160
|
65
|
5,0
|
-
|
41520350
|
|
4
|
HCFT/4-250/H
|
1330
|
60
|
-
|
0,2
|
1220
|
52
|
4,4
|
RMT-1,5
|
41520010
|
|
HCFT/4-315/H
|
1330
|
150
|
-
|
0,3
|
2350
|
54
|
6,5
|
RMT-1,5
|
41520050
|
|
|
HCFT/4-355/H
|
1260
|
200
|
-
|
0,5
|
3490
|
58
|
7,6
|
RMT-1,5
|
41520090
|
|
|
HCFT/4-400/H
|
1350
|
300
|
-
|
0,8
|
5070
|
60
|
9,0
|
RMT-1,5
|
41520130
|
|
|
HCFT/4-450/H
|
1230
|
500
|
-
|
1,0
|
6760
|
65
|
13,0
|
RMT-1,5
|
41520170
|
|
|
HCFT/4-500/H
|
1350
|
660
|
-
|
1,6
|
9200
|
68
|
16,0
|
RMT-3,5
|
41520210
|
|
|
HCFT/4-560/H
|
1320
|
1210
|
-
|
2,3
|
12480
|
71
|
22,0
|
RMT-3,5
|
41520250
|
|
|
HCFT/4-630/H
|
1420
|
1550
|
-
|
3,0
|
17060
|
72
|
25,0
|
-
|
41520290
|
|
|
HCFT/4-710/H
|
1350
|
2200
|
-
|
4,0
|
22150
|
75
|
27,0
|
-
|
4152335
|
|
|
HCFT/4-800/L
|
1420
|
2300
|
-
|
3,8
|
24960
|
79
|
37,0
|
-
|
42020010
|
|
|
HCFT/4-800/H
|
1430
|
4200
|
-
|
7,3
|
32600
|
82
|
52,0
|
-
|
42020020
|
|
|
HCFT/4-1000/L
|
1400
|
4400
|
-
|
7,1
|
42000
|
84
|
67,0
|
-
|
42020070
|
|
|
HCFT/4-1000/H
|
1460
|
7200
|
-
|
12,0
|
54000
|
87
|
95,0
|
-
|
42020075
|
|
|
6
|
HCFT/6-355/H
|
875
|
90
|
-
|
0,3
|
2210
|
50
|
7,6
|
RMT-1,5
|
41520470
|
|
HCFT/6-400/H
|
830
|
110
|
-
|
0,3
|
3400
|
52
|
9,0
|
RMT-1,5
|
41520510
|
|
|
HCFT/6-450/H
|
835
|
190
|
-
|
0,5
|
4550
|
53
|
13,0
|
RMT-1,5
|
41520550
|
|
|
HCFT/6-500/H
|
840
|
250
|
-
|
0,5
|
5820
|
56
|
16,0
|
RMT-1,5
|
41520590
|
|
|
HCFT/6-560/H
|
900
|
410
|
-
|
0,9
|
8260
|
59
|
22,0
|
RMT-1,5
|
41520630
|
|
|
HCFT/6-630/H
|
810
|
460
|
-
|
1,2
|
11000
|
60
|
25,0
|
RMT-1,5
|
41520670
|
|
|
HCFT/6-710/H
|
920
|
1100
|
-
|
2,8
|
16500
|
66
|
27,0
|
-
|
41520715
|
|
|
HCFT/6-800/L
|
900
|
1180
|
-
|
2,2
|
19370
|
70
|
31,0
|
-
|
42020030
|
|
|
HCFT/6-800/H
|
940
|
1220
|
-
|
2,5
|
22000
|
72
|
36,0
|
-
|
42020040
|
|
|
HCFT/6-1000/L
|
940
|
1400
|
-
|
3,2
|
28000
|
75
|
54,0
|
-
|
42020080
|
|
|
HCFT/6-1000/H
|
950
|
2330
|
-
|
4,4
|
36400
|
78
|
62,0
|
-
|
42020090
|
|
|
8
|
HCFT/8-450/H
|
660
|
130
|
-
|
0,4
|
3500
|
51
|
13,0
|
RMT-1,5
|
41520750
|
|
HCFT/8-500/H
|
625
|
150
|
-
|
0,4
|
4660
|
53
|
15,4
|
RMT-1,5
|
41520790
|
|
|
HCFT/8-560/H
|
610
|
230
|
-
|
0,6
|
5990
|
55
|
21,3
|
RMT-1,5
|
41520830
|
|
|
HCFT/8-630/H
|
635
|
310
|
-
|
0,8
|
8340
|
57
|
25,0
|
RMT-1,5
|
41520870
|
|
|
HCFT/8-710/H
|
670
|
450
|
-
|
1,2
|
11960
|
60
|
27,0
|
-
|
41520910
|
|
|
HCFT/8-800/L
|
710
|
580
|
-
|
1,3
|
14000
|
63
|
63,0
|
-
|
42020050
|
|
|
HCFT/8-800/H
|
690
|
700
|
-
|
1,7
|
17160
|
65
|
64,0
|
-
|
42020060
|
|
|
HCFT/8-1000/L
|
700
|
720
|
-
|
1,7
|
20490
|
68
|
68,0
|
-
|
42020100
|
|
|
HCFT/8-1000/H
|
725
|
1100
|
-
|
2,7
|
27040
|
72
|
71,0
|
-
|
42020110
|
|
* - regulatory obrotów nie są sprzedawane w komplecie z wentylatorem. Wentylatory, przy których nie zaznaczono regulatorów, nie są przystosowane do regulacji prędkości obrotowej.
