Zasuwy z uszczelniaczem ø225 - 500 mm
Zasuwy szczelne z blachy ocynkowanej do budowy instalacji odpylających,
wentylacyjnych oraz transportu pneumatycznego.
Materiał
Zasuwy odcinające z uszczelniaczem w tym zakresie średnic są produkowane z wytłoczek z blachy stalowej ocynkowanej grubości 1,25 i 2,00 mm (s).
Uszczelki z PEHD i polieteru zapewniają szczelność i łatwe przesuwanie.
Uszczelki z PEHD i polieteru zapewniają szczelność i łatwe przesuwanie.
Zastosowanie
Oferujemy systemy rur, trójników i dodatków do budowania instalacji służących do transportu, odpylania oraz odciągania materiałów sypkich.
Charakterystyka
Seria zasuw szczelnych i zasuw standardowych - bez uszczelniacza - obejmuje wszystkie standardowe średnice od 80 mm do 500 mm, dopasowane do systemu rur.
Zasuwy wykonane są z blachy ocynkowanej.
Zasuwy mogą być dostarczane jako regulowane ręcznie, jak i z pełną automatyką z użyciem silnika elektrycznego lub siłownika automatycznego.
Zasuwy wykonane są z blachy ocynkowanej.
Zasuwy mogą być dostarczane jako regulowane ręcznie, jak i z pełną automatyką z użyciem silnika elektrycznego lub siłownika automatycznego.

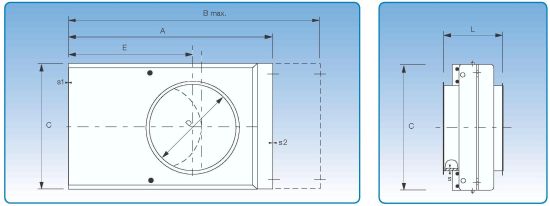

Konstrukcja
Dane techniczne
|
D
[mm] |
s
[mm] |
s1
[mm] |
s2
[mm] |
A
[mm] |
B
[mm] |
C
[mm] |
L
[mm] |
Waga
[kg] |
|
225
|
1,50
|
1,50
|
2,50
|
580
|
830
|
360
|
190
|
11,0
|
|
250
|
1,50
|
1,50
|
2,50
|
660
|
960
|
385
|
190
|
12,9
|
|
275
|
2,00
|
2,00
|
3,00
|
680
|
980
|
410
|
190
|
17,8
|
|
300
|
2,00
|
2,00
|
3,00
|
725
|
1045
|
435
|
190
|
18,9
|
|
315
|
2,00
|
2,00
|
3,00
|
855
|
1255
|
485
|
190
|
25,1
|
|
350
|
2,00
|
2,00
|
3,00
|
855
|
1255
|
485
|
190
|
23,3
|
|
400
|
2,00
|
2,50
|
3,00
|
1005
|
1505
|
545
|
190
|
35,9
|
|
450
|
2,00
|
2,50
|
3,00
|
1055
|
1555
|
595
|
190
|
39,6
|
|
500
|
2,00
|
3,00
|
3,00
|
1140
|
1670
|
645
|
190
|
50,5
|
