Redukcje
Redukcje z blachy ocynkowanej do budowy instalacji odpylających,![](upload/image/517.jpg)
![](upload/image/517.jpg)
wentylacyjnych oraz transportu pneumatycznego.
Materiał
Wszystkie elementy wykonywane są z blachy ocynkowanej o grubości 0,90 mm.
Zastosowanie
Oferujemy systemy rur, trójników i dodatków do budowania instalacji służących do transportu, odpylania oraz odciągania materiałów sypkich.
Charakterystyka
Oferujemy szeroki asortyment elementów dopasowujących do zmian średnic rur.
Konstrukcja
Dane techniczne

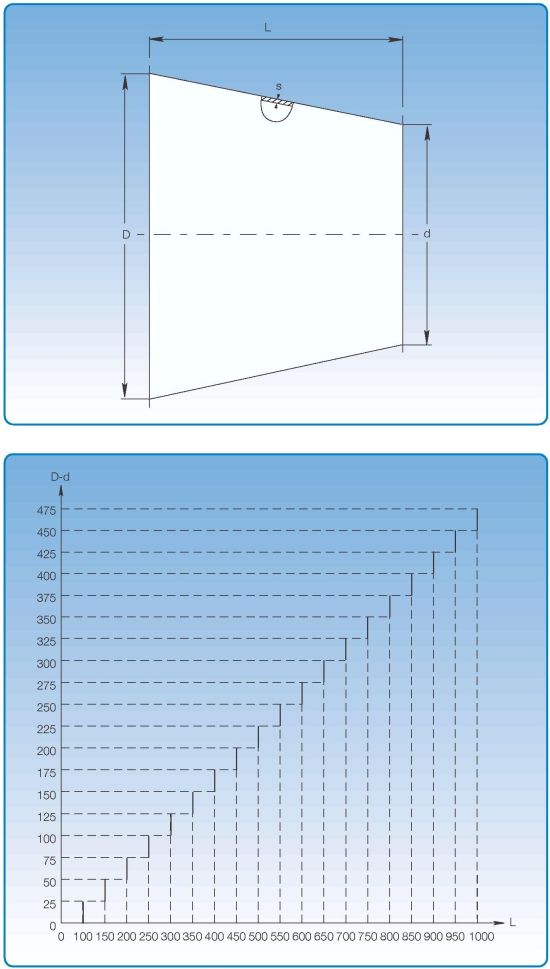

Wyliczanie długości (L) redukcji:
Różnica miedzy małą i dużą średnicą (D - d) jest oznaczona na osi Y (pionowej) układu współrzędnych. Śledząc poziomą linię przerywaną, dochodzimy do przecięcia z linią pionową i odczytujemy wartość L z osiX. Długość redukcji zwiększa się o 50 mm po stronie przeznaczonej do montażu na opaskę szeroką [f.bb] lub szybkozłączkę [f.lyn].
Różnica miedzy małą i dużą średnicą (D - d) jest oznaczona na osi Y (pionowej) układu współrzędnych. Śledząc poziomą linię przerywaną, dochodzimy do przecięcia z linią pionową i odczytujemy wartość L z osiX. Długość redukcji zwiększa się o 50 mm po stronie przeznaczonej do montażu na opaskę szeroką [f.bb] lub szybkozłączkę [f.lyn].
