Cyklony JA - Gabor

Cyklony typu JA stosuje sie w instalacjach odpylania i transportu pneumatycznego.

Materiał

Wkonane sa z blach grubosci 2 - 3 mm. Najnowsze metody produkcyjne zapewniaja wysoką jakość i precyzję wykonania.

Wszystkie cyklony JA są spawane, malowane farbą podkładową a także standardowo malowane w kolorze RAL 5010.

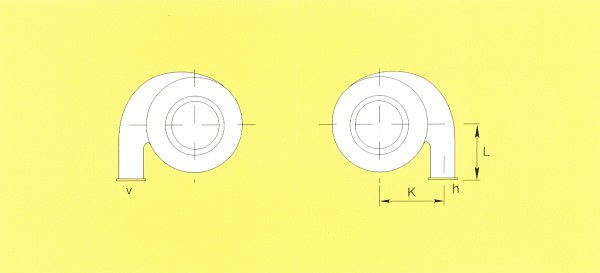

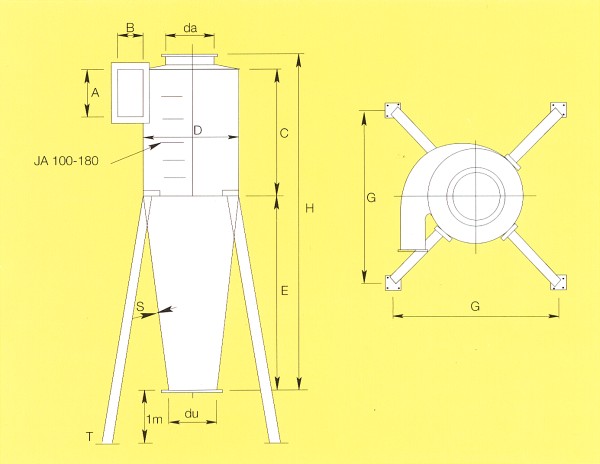

Konstrukcja

Typ	A [mm]	B [mm]	C [mm]	D [mm]	da [mm]	du [mm]	E [mm]	G [mm]	H [mm]	S [mm]	K [mm]	L [mm]	Waga [kg]
JA-20	230	100	570	400	225	160	820	1050	1465	2	234	240	25
JA-35	285	125	710	500	250	200	1020	1200	1790	2	290	300	55
JA-50	350	160	710	500	250	200	1020	1200	1790	2	308	300	70
JA-65	445	200	995	700	400	300	1405	1530	2500	2	419	420	115
JA-100	560	300	1500	1000	550	400	2050	1960	3725	2	615	600	270
JA-130	750	400	2000	1280	700	450	2820	2305	5090	3	782	700	656
JA-160	1100	500	2000	1600	800	550	3150	2690	5420	3	1050	900	685
JA-180	1500	500	2500	1800	1000	650	3450	2790	6250	3	1150	950	875

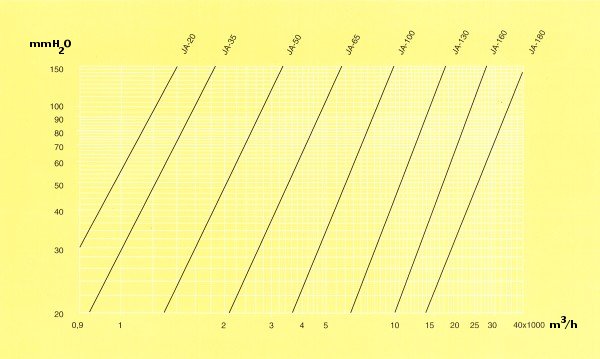

Dane techniczne
