Trójniki symetryczne 30° i 45°
Trójniki z blachy ocynkowanej do budowy instalacji odpylających,
wentylacyjnych oraz transportu pneumatycznego.
Materiał
Trójniki są produkowane z blachy ocynkowanej grubości 0,90mm (s).
Średnice ø80 - 1000 mm.
Zastosowanie
Oferujemy systemy rur, trójników i dodatków do budowania instalacji służących do transportu, odpylania oraz odciągania materiałów sypkich.
Charakterystyka
Przy zamówieniu należy podać średnice A, B i C.
Odejścia trójnika symetrycznego (B i C) mogą by dłuższe o 50mm w przypadku przygotowania pod montaż szerokimi opaskami [f.bb], szybkozłączkami [f.lyn] lub kołnierzami [m.fl]

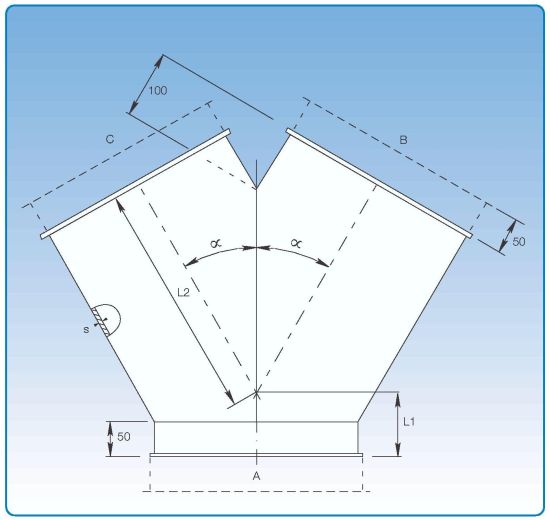

Obowiązują następujące zasady wymiarowania trójników symetrycznych:
A>B i A
Gdy C≠B we wzorach stosuje się wartość wyższą.
Dla trójników 2 x 30°
L1 = (A x 0,134) + 50
L2 = (B x 0,866) + 100
Dla trójników 2 x 45°
L1 = (A x 0,207) + 50
L2 = (B x 0,5) +100
Odejścia trójnika symetrycznego (B i C) mogą by dłuższe o 50mm w przypadku przygotowania pod montaż szerokimi opaskami [f.bb], szybkozłączkami [f.lyn] lub kołnierzami [m.fl]
Obowiązują następujące zasady wymiarowania trójników symetrycznych:
A>B i A
Gdy C≠B we wzorach stosuje się wartość wyższą.
Dla trójników 2 x 30°
L1 = (A x 0,134) + 50
L2 = (B x 0,866) + 100
Dla trójników 2 x 45°
L1 = (A x 0,207) + 50
L2 = (B x 0,5) +100
Konstrukcja
