Trójniki redukcyjne 45°

Trójniki z blachy ocynkowanej do budowy instalacji odpylających,
wentylacyjnych oraz transportu pneumatycznego.
Materiał

Trójniki są produkowane z blachy ocynkowanej grubości 0,90mm (s).
Średnice ø100 - 1000 mm.
Zastosowanie

Oferujemy systemy rur, trójników i dodatków do budowania instalacji służących do transportu, odpylania oraz odciągania materiałów sypkich.
Charakterystyka

Długość L1 zwieksza się o 2 x 50mm w przypadku zastosowania połączeń luźnym kołnierzem [fb.m.fl] lub kołnierzem [m.fl].
Przy zamówieniu należy podać średnice A,B i C. Uwaga: A=C i A≥B
Długość trójnika (L1) zależy od średnicy odejścia (B).
L1, L2 i L3 można obliczyć przy wykorzystaniu poniższych wzorów:
L1 = Patrz tabela

L2 =( L1/2 ) - (A+C/4 x tgα° )

L3 =( L1-L2/cosα°)-( B/2 x tgα°)

Konstrukcja

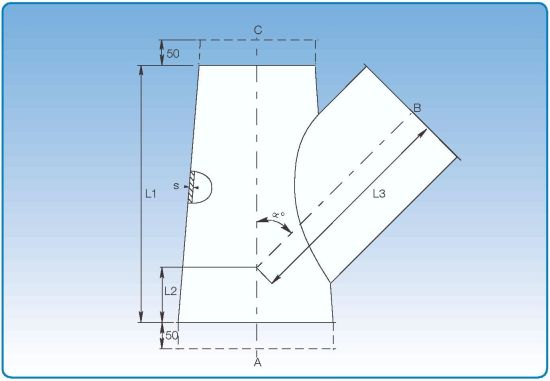

Dane techniczne

A
[mm]
B
[mm]
 C
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
α°
s
[mm]
100-1000
80
100-1000
300
wzór
wzór
43,8
0,90
100
300
43,8
0,90
120
350
44,0
0,90
125
350
44,0
0,90
140
350
44,1
0,90
150
400
44,2
0,90
160
400
44,2
0,90
180
400
44,3
0,90
200
450
44,4
0,90
225
500
44,5
0,90
250
500
44,5
0,90
275
600
44,6
0,90
300
600
44,6
0,90
315
600
44,6
0,90
350
700
44,7
0,90
400
800
44,7
0,90
450
950
44,7
0,90
500
1050
44,8
0,90
550
1150
44,8
0,90
600
1150
44,8
0,90
630
1150
44,8
0,90
650
1150
44,8
0,90
700
1300
44,8
0,90
750
1300
44,8
0,90
800
1450
44,8
0,90
850
1450
44,9
0,90
900
1650
44,9
0,90
