Trójniki redukcyjne 30°

Trójniki z blachy ocynkowanej do budowy instalacji odpylających,

wentylacyjnych oraz transportu pneumatycznego.



Trójniki są produkowane z blachy ocynkowanej grubości 0,90mm (s).

Średnice ø100 - 1000 mm.



Oferujemy systemy rur, trójników i dodatków do budowania instalacji służących do transportu, odpylania oraz odciągania materiałów sypkich.



Długość L1 zwieksza się o 2 x 50mm w przypadku zastosowania połączeń luźnym kołnierzem [fb.m.fl] lub kołnierzem [m.fl]. W trójniku redukcyjnym (A≠C) przy połączeniach na opaskę szerką [f.bb] lub szybkozłączkę [f.lyn], L1 również zwiększa się o 2 x 50 mm.

Przy zamówieniu należy podać średnice A,B i C.
Uwaga:
A=C i A≥B
A-C ≤ 200
B ≤ (A+C)/2

Długość trójnika (L1) zależy od średnicy odejścia (B).

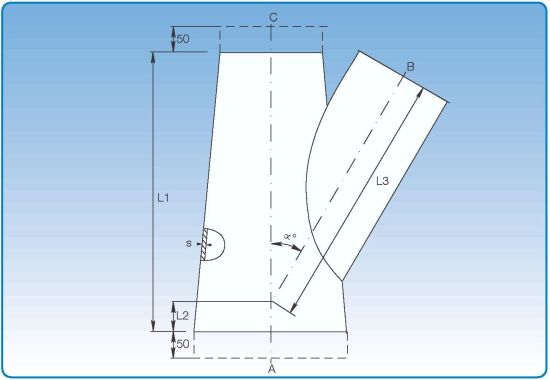

L1, L2 i L3 można obliczyć przy wykorzystaniu poniższych wzorów:

L1 = Patrz tabela

L2 = (L1/2)-(A+C/4 x tgα° )

L3 = (L1-L2/cosα°)-( B/2 x tgα°)
