Trójniki proste 30°
Trójniki z blachy ocynkowanej do budowy instalacji odpylających,
wentylacyjnych oraz transportu pneumatycznego.
Materiał
Trójniki są produkowane z blachy ocynkowanej grubości 0,90mm (s).
Średnice ø100 - 1000 mm.
Zastosowanie
Oferujemy systemy rur, trójników i dodatków do budowania instalacji służących do transportu, odpylania oraz odciągania materiałów sypkich.
Charakterystyka
Długość L1 zwieksza się o 2 x 50mm w przypadku zastosowania połączeń luźnym kołnierzem [fb.m.fl] lub kołnierzem [m.fl].
Przy zamówieniu należy podać średnice A,B i C. Uwaga: A=C i A≥B
Długość trójnika (L1) zależy od średnicy odejścia (B).
L1, L2 i L3 można obliczyć przy wykorzystaniu poniższych wzorów:
L1 = Patrz tabela
L2 = 1/2 - (L1- A/tgα )
L3 = L1-L2/cosα -( B/2 x tgα)
L2 = 1/2 - (L1- A/tgα )
L3 = L1-L2/cosα -( B/2 x tgα)

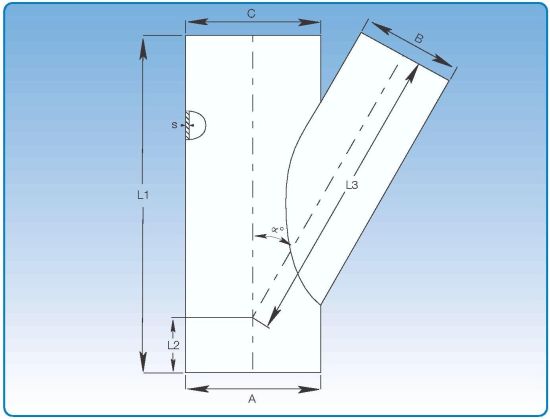

Konstrukcja
Dane techniczne
|
A=C
[mm] |
B
[mm] |
L1
[mm] |
L2
[mm] |
L3
[mm] |
α°
|
s
[mm] |
|
100-1000
|
80
|
350
|
wzór
|
wzór
|
28,0
|
0,90
|
|
100
|
350
|
28,8
|
0,90
|
|||
|
120
|
350
|
28,8
|
0,90
|
|||
|
125
|
400
|
29,0
|
0,90
|
|||
|
140
|
450
|
29,1
|
0,90
|
|||
|
150
|
450
|
29,2
|
0,90
|
|||
|
160
|
450
|
29,2
|
0,90
|
|||
|
180
|
550
|
29,3
|
0,90
|
|||
|
200
|
550
|
29,3
|
0,90
|
|||
|
225
|
600
|
29,4
|
0,90
|
|||
|
250
|
750
|
29,5
|
0,90
|
|||
|
275
|
750
|
29,6
|
0,90
|
|||
|
300
|
750
|
29,6
|
0,90
|
|||
|
315
|
850
|
29,6
|
0,90
|
|||
|
350
|
950
|
29,6
|
0,90
|
|||
|
400
|
1050
|
29,7
|
0,90
|
|||
|
450
|
1250
|
29,7
|
0,90
|
|||
|
500
|
1250
|
29,7
|
0,90
|
|||
|
550
|
1250
|
29,8
|
0,90
|
|||
|
600
|
1450
|
29,8
|
0,90
|
|||
|
630
|
1650
|
29,8
|
0,90
|
|||
|
650
|
1650
|
29,8
|
0,90
|
|||
|
700
|
1650
|
29,8
|
0,90
|
|||
|
750
|
1850
|
29,9
|
0,90
|
|||
|
800
|
1850
|
29,9
|
0,90
|
|||
|
850
|
2050
|
29,9
|
0,90
|
|||
|
900
|
2050
|
29,9
|
0,90
|
