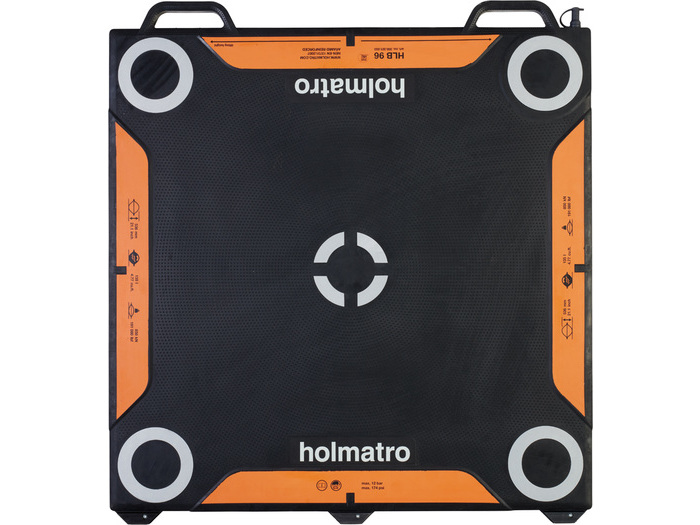

PODUSZKA PODNOSZĄCA HLB 96
Wysokociśnieniowa (12 bar) poduszka podnosząca HLB 96. Udźwig do 95,9 tony.
Zastosowanie
Wysokociśnieniowa poduszka podnosząca, zasilana powietrzem 12 barów / 174 psi. Zaprojektowana pod kątem najwyższego poziomu bezpieczeństwa i kontroli podczas podnoszenia ciężkich ładunków. Nośność skuteczna większa o 50%: możliwość podnoszenia większych ładunków lub użycia mniejszego i lżejszego modelu do danego zadania.
Charakterystyka
• Wyraźne oznakowanie: ostrzeżenia dotyczące bezpieczeństwa, specyfikacja techniczna i wysokość podnoszenia
- Aby umożliwić bezpieczniejszą i łatwiejszą pracę
• Środek oznaczony na wszystkich stronach
- Aby ułatwić pozycjonowanie małej poduszki na większym modelu
• Antypoślizgowa powierzchnia z profilem blokującym
- Aby zmaksymalizować powierzchnię styku oraz stabilność napompowanych poduszek podnoszących
• Elementy odblaskowe
- Zapewniają optymalną widoczność w ciemności
• Zgodność z odpowiednimi standardami bezpieczeństwa
- Spełnia wymogi normy EN 13731 oraz inne wymogi legislacyjne
| szczegółowe dane | ||
| Numer artykułu | 350.321.033 | |
| Podstawowe dane | ||
| Model | HLB 96 | |
| Maks. ciśnienie robocze | 12 / 1.2 (bar/Mpa) | 174 psi |
| Dane użytkowe | ||
| Maks. udźwig | 940 kN | |
| Maks. udźwig | 95.9 t | |
| Maks.. uniesienie | 565 mm | |
| Maks. uniesienie | 22.2 in | |
| Grubość wraz z profilem | 27 mm | 1.1 in |
| Maks. udźwig | 940 / 95.9 (kN/t) | 211320 lbf |
| Maks. Udźwig (12 bar/174 psi) | 940 kN | |
| Maks. Udźwig (12 bar/174 psi) | 95.9 t | |
| Maks. Udźwig (12 bar/174 psi) | 211320 lbf | |
| Maks. Udźwig (8 bar/116 psi) | 627 kN | |
| Maks. Udźwig (8 bar/116 psi) | 63.9 t | |
| Maks. Udźwig (8 bar/116 psi) | 140955 lbf | |
| Dane ogólne | ||
| Zawartość powietrza (12 bar/174 psi) | 1619 l | |
| Zawartość powietrza (12 bar/174 psi) | 427.7 gal | |
| Zawartość powietrza (8 bar/116 psi) | 1079 l | 285 gal |
| Zawartość wody | 135 l | |
| Zawartość wody | 35.7 gal | |
| Rodzaj połączenia | ISO 6150 C | |
| Min. ciśnienie rozrywające | 48 / 4.8 (bar/Mpa) | 696 psi |
| Tworzywo | wzmocnienie 3 warstwami włókna aramidowego (Kevlar) | |
| Wymiary, waga i temperatura | ||
| Waga urządzenia | 25 kg | 55.1 lb |
| Wymiar (AxBxC) | 987 x 910 x 27 mm | |
| Wymiar (AxBxC) | 38.9 x 35.8 x 1.1 in | |
| Otwór wątek | M6 gwintu | |
| Zakres temperatur | -20 + 55 °C | -4 + 131 °F |
| Normy | ||
| EN-13731 | Tak | |
Uwaga! Wraz ze wzrostem wysokości unoszenia zmniejsza się powierzchnia nośna poduszki.
W związku z tym równocześnia zmniejsza się nośność poduszki zgodnie z załączonym poniżej wykresem.
