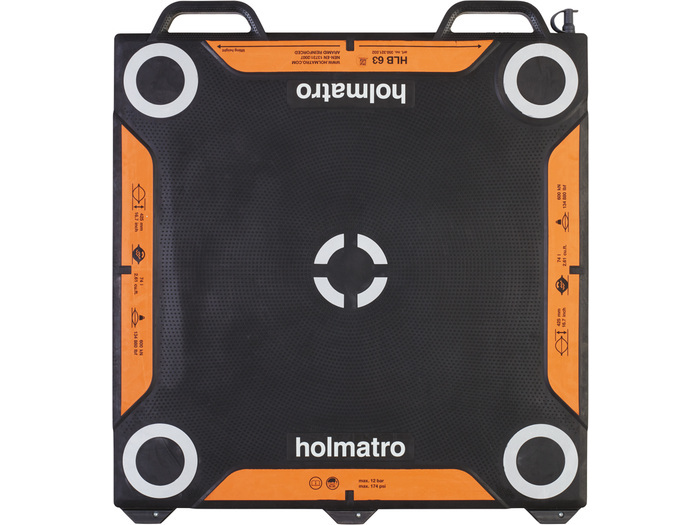

PODUSZKA PODNOSZĄCA HLB 63
Wysokociśnieniowa (12 bar) poduszka podnosząca HLB 63. Udźwig do 63,2 tony.
Zastosowanie
Wysokociśnieniowa poduszka podnosząca, zasilana powietrzem 12 barów / 174 psi. Zaprojektowana pod kątem najwyższego poziomu bezpieczeństwa i kontroli podczas podnoszenia ciężkich ładunków. Nośność skuteczna większa o 50%: możliwość podnoszenia większych ładunków lub użycia mniejszego i lżejszego modelu do danego zadania.
Charakterystyka
• Wyraźne oznakowanie: ostrzeżenia dotyczące bezpieczeństwa, specyfikacja techniczna i wysokość podnoszenia
- Aby umożliwić bezpieczniejszą i łatwiejszą pracę
• Środek oznaczony na wszystkich stronach
- Aby ułatwić pozycjonowanie małej poduszki na większym modelu
• Antypoślizgowa powierzchnia z profilem blokującym
- Aby zmaksymalizować powierzchnię styku oraz stabilność napompowanych poduszek podnoszących
• Elementy odblaskowe
- Zapewniają optymalną widoczność w ciemności
• Zgodność z odpowiednimi standardami bezpieczeństwa
- Spełnia wymogi normy EN 13731 oraz inne wymogi legislacyjne
| szczegółowe dane | ||
| Numer artykułu | 350.321.032 | |
| Podstawowe dane | ||
| Model | HLB 63 | |
| Maks. ciśnienie robocze | 12 / 1.2 (bar/Mpa) | 174 psi |
| Dane użytkowe | ||
| Maks. udźwig | 620 kN | |
| Maks. udźwig | 63.2 t | |
| Maks.. uniesienie | 456 mm | |
| Maks. uniesienie | 18 in | |
| Grubość wraz z profilem | 27 mm | 1.1 in |
| Maks. udźwig | 620 / 63.2 (kN/t) | 139382 lbf |
| Maks. Udźwig (12 bar/174 psi) | 620 kN | |
| Maks. Udźwig (12 bar/174 psi) | 63.2 t | |
| Maks. Udźwig (12 bar/174 psi) | 139382 lbf | |
| Maks. Udźwig (8 bar/116 psi) | 413 kN | |
| Maks. Udźwig (8 bar/116 psi) | 42.1 t | |
| Maks. Udźwig (8 bar/116 psi) | 92846 lbf | |
| Dane ogólne | ||
| Zawartość powietrza (12 bar/174 psi) | 884 l | |
| Zawartość powietrza (12 bar/174 psi) | 233.5 gal | |
| Zawartość powietrza (8 bar/116 psi) | 592 l | 156.4 gal |
| Zawartość wody | 74 l | |
| Zawartość wody | 19.5 gal | |
| Rodzaj połączenia | ISO 6150 C | |
| Min. ciśnienie rozrywające | 48 / 4.8 (bar/Mpa) | 696 psi |
| Tworzywo | wzmocnienie 3 warstwami włókna aramidowego (Kevlar) | |
| Wymiary, waga i temperatura | ||
| Waga urządzenia | 17 kg | 37.5 lb |
| Wymiar (AxBxC) | 827 x 750 x 27 mm | |
| Wymiar (AxBxC) | 32.6 x 29.5 x 1.1 in | |
| Otwór wątek | M6 gwintu | |
| Zakres temperatur | -20 + 55 °C | -4 + 131 °F |
| Normy | ||
| EN-13731 | Tak | |
Uwaga! Wraz ze wzrostem wysokości unoszenia zmniejsza się powierzchnia nośna poduszki.
W związku z tym równocześnia zmniejsza się nośność poduszki zgodnie z załączonym poniżej wykresem.
Filmowy przykłady zastosowania pneumatycznych poduszek podnoszących.
