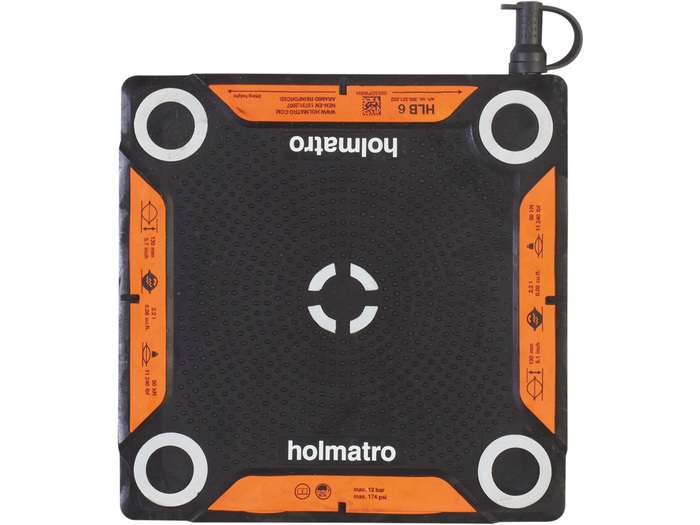

PODUSZKA PODNOSZĄCA HLB 6
Wysokociśnieniowa (12 bar) poduszka podnosząca HLB 6. Udźwig do 5,6 tony.
Zastosowanie
Wysokociśnieniowa poduszka podnosząca, zasilana powietrzem 12 barów / 174 psi. Zaprojektowana pod kątem najwyższego poziomu bezpieczeństwa i kontroli podczas podnoszenia ciężkich ładunków. Nośność skuteczna większa o 50%: możliwość podnoszenia większych ładunków lub użycia mniejszego i lżejszego modelu do danego zadania.
Charakterystyka
• Wyraźne oznakowanie: ostrzeżenia dotyczące bezpieczeństwa, specyfikacja techniczna i wysokość podnoszenia
- Aby umożliwić bezpieczniejszą i łatwiejszą pracę
• Środek oznaczony na wszystkich stronach
- Aby ułatwić pozycjonowanie małej poduszki na większym modelu
• Antypoślizgowa powierzchnia z profilem blokującym
- Aby zmaksymalizować powierzchnię styku oraz stabilność napompowanych poduszek podnoszących
• Elementy odblaskowe
- Zapewniają optymalną widoczność w ciemności
• Zgodność z odpowiednimi standardami bezpieczeństwa
- Spełnia wymogi normy EN 13731 oraz inne wymogi legislacyjne
| szczegółowe dane | ||
| Numer artykułu | 350.321.022 | |
| Podstawowe dane | ||
| Model | HLB 6 | |
| Maks. ciśnienie robocze | 12 / 1.2 (bar/Mpa) | 174 psi |
| Dane użytkowe | ||
| Maks. udźwig | 55 kN | |
| Maks. udźwig | 5.6 t | |
| Maks.. uniesienie | 141 mm | |
| Maks. uniesienie | 5.6 in | |
| Grubość wraz z profilem | 22 mm | 0.9 in |
| Maks. udźwig | 55 / 5.6 (kN/t) | 12364 lbf |
| Maks. Udźwig (12 bar/174 psi) | 55 kN | |
| Maks. Udźwig (12 bar/174 psi) | 5.6 t | |
| Maks. Udźwig (12 bar/174 psi) | 12364 lbf | |
| Maks. Udźwig (8 bar/116 psi) | 37 kN | |
| Maks. Udźwig (8 bar/116 psi) | 3.8 t | |
| Maks. Udźwig (8 bar/116 psi) | 8318 lbf | |
| Dane ogólne | ||
| Zawartość powietrza (12 bar/174 psi) | 26.4 l | |
| Zawartość powietrza (12 bar/174 psi) | 7 gal | |
| 0.9 | ||
| Zawartość powietrza (8 bar/116 psi) | 17.6 l | 4.6 gal |
| Zawartość wody | 2.2 l | |
| Zawartość wody | 0.6 gal | |
| Rodzaj połączenia | ISO 6150 C | |
| Min. ciśnienie rozrywające | 48 / 4.8 (bar/Mpa) | 696 psi |
| Tworzywo | wzmocnienie 3 warstwami włókna aramidowego (Kevlar) | |
| Wymiary, waga i temperatura | ||
| Waga urządzenia | 1.6 kg | 3.5 lb |
| Wymiar (AxBxC) | 285 x 245 x 22 mm | |
| Wymiar (AxBxC) | 11.2 x 9.6 x 0.9 in | |
| Zakres temperatur | -20 + 55 °C | -4 + 131 °F |
| Normy | ||
| EN-13731 | Tak | |

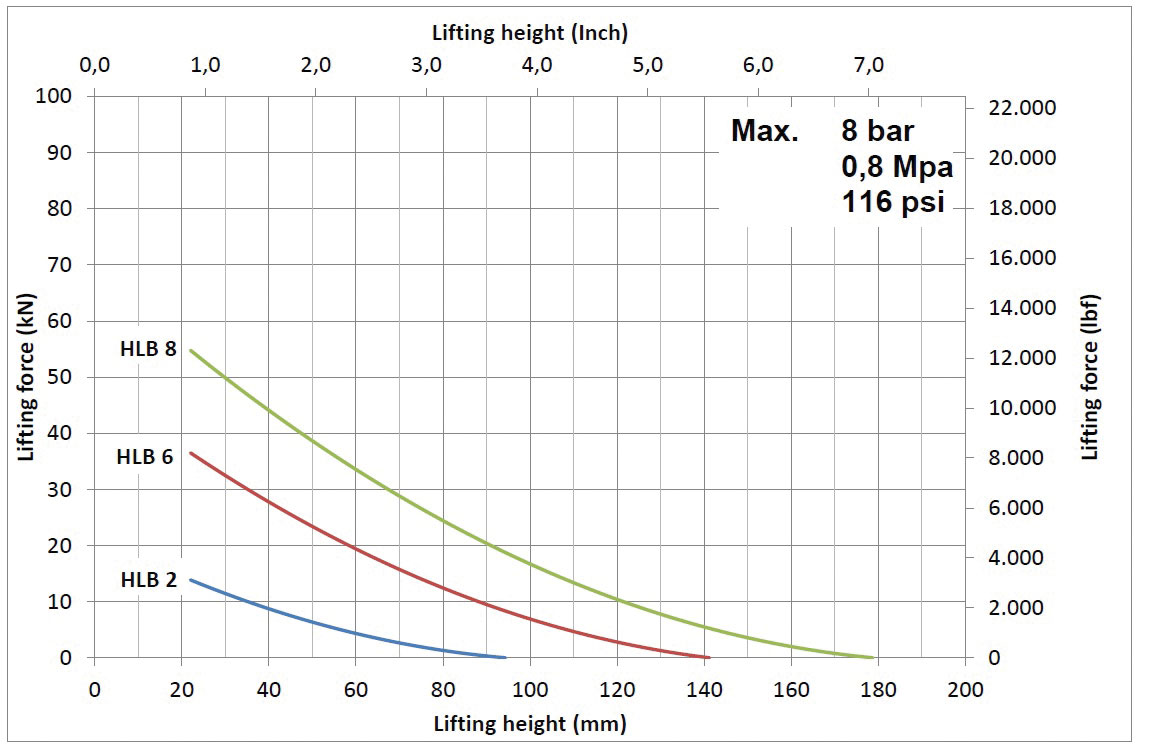

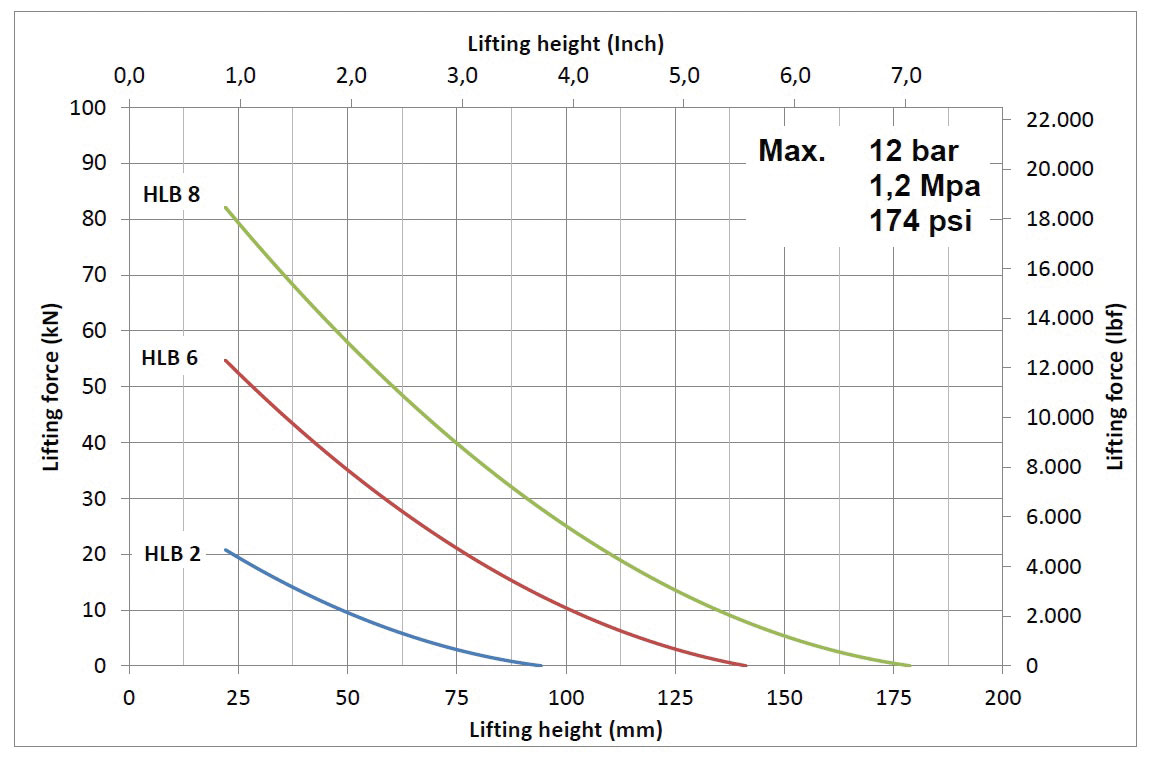

Uwaga! Wraz ze wzrostem wysokości unoszenia zmniejsza się powierzchnia nośna poduszki.
W związku z tym równocześnia zmniejsza się nośność poduszki zgodnie z załączonym poniżej wykresem.
Filmowy przykłady zastosowania pneumatycznych poduszek podnoszących.
Karta katalogowa
