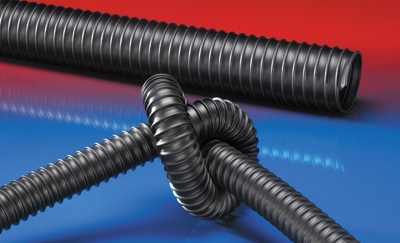

AIRDUC PUR 351 EC

Przewodzący wąż poliuretanowy, średniociężki

ZAKRES TEMPERATUR

-40°C do 90°C

ZASTOSOWANIA

elastyczny wąż do gazów i ciernych pyłów, proszków, włókien
odkurzacze przemysłowe, odkurzacze
strefy zagrożone wybuchem
kopalnie, budowa tuneli, wentylacja, wydobywanie gazu metanowego

KONSTRUKCJA, MATERIAŁ

AIRDUC® wąż profilowy

drut ze stali sprężynowej zatopiony na stałe w ściance
ścianka: poliuretan estrowy premium (Pre-PUR®) przewodzący prąd elektryczny
grubość ścianki ok. 0,7 mm

WŁAŚCIWOŚCI

bardzo odporny na ścieranie
dobra odporność na oleje, benzynę oraz chemikalia
bardzo elastyczny przy niskich temperaturach
ścianki permanentnie antystatyczne: rezystancja skrośna i powierzchniowa <10³ Ω
zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (streaf 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy)
zgodny z DIN 26057 Typ 2
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
1 / 25	32	2,285	0,460	23	0,200	10	-	351-0025-1003
- / 30	38	1,920	0,440	26	0,260	10	-	351-0030-1003
1,25 / 32	40	1,800	0,430	27	0,280	10	-	351-0032-1003
1,36 / 35	43	1,650	0,410	29	0,300	-	10	351-0035-1003
1,5 / 38	46	1,525	0,400	31	0,320	10	-	351-0038-1003
- / 40	48	1,455	0,390	32	0,340	10	-	351-0040-1003
1,75 / 44-45	53	1,295	0,360	35	0,380	-	10	351-0045-1003
2 / 50-51	58	1,165	0,340	38	0,410	10	-	351-0050-1003
- / 55	63	1,065	0,305	41	0,450	-	10	351-0055-1003
2,36 / 60	68	0,980	0,265	44	0,490	10	-	351-0060-1003
2,5 / 63-65	73	0,900	0,235	47	0,530	10	-	351-0065-1003
- / 70	79	0,840	0,195	50	0,570	10	-	351-0070-1003
3 / 75-76	84	0,780	0,180	53	0,610	10	-	351-0075-1003
- / 80	89	0,730	0,165	56	0,650	10	-	351-0080-1003
3,5 / 89-90	99	0,655	0,145	62	0,730	10	-	351-0090-1003
4 / 100-102	109	0,585	0,115	68	0,790	10	-	351-0100-1003
- / 110	119	0,535	0,100	74	0,870	10	-	351-0110-1003
4,5 / 114-115	124	0,515	0,095	77	0,910	-	10	351-0115-1003
4,72 / 120	129	0,495	0,085	80	0,940	-	10	351-0120-1003
5 / 125-127	134	0,475	0,075	83	0,980	10	-	351-0125-1003
- / 130	139	0,455	0,075	86	1,030	-	10	351-0130-1003
5,5 / 140	149	0,420	0,075	92	1,090	-	10	351-0140-1003
6 / 150-152	159	0,390	0,070	98	1,330	10	-	351-0150-1003
6,3 / 160	169	0,370	0,060	104	1,410	-	10	351-0160-1003
6,5 / 165	174	0,360	0,060	106	1,455	-	10	351-0165-1003
- / 170	179	0,350	0,060	108	1,500	-	10	351-0170-1003
- / 175	184	0,340	0,050	113	1,550	-	10	351-0175-1003
7 / 178-180	189	0,330	0,050	116	1,590	10	-	351-0180-1003
8 / 200-203	209	0,300	0,050	128	1,760	10	-	351-0200-1003
- / 225	234	0,265	0,035	143	2,200	-	10	351-0225-1003
9 / 228-229	237	0,260	0,035	148	2,230	-	10	351-0228-1003
- / 250	259	0,240	0,020	158	2,430	10	-	351-0250-1003
10 / 254	263	0,235	0,020	160	2,460	-	10	351-0254-1003
- / 275	284	0,215	0,020	173	2,630	-	10	351-0275-1003
11 / 280	289	0,215	0,020	176	2,670	-	10	351-0280-1003
- / 300	309	0,195	0,015	188	2,860	-	10	351-0300-1003
12 / 305	314	0,190	0,015	191	2,905	-	10	351-0305-1003
- / 315	324	0,185	0,015	197	3,000	-	10	351-0315-1003
- / 325	334	0,185	0,015	203	3,100	-	10	351-0325-1003
13 / 330	339	0,180	0,015	206	3,145	-	10	351-0330-1003
- / 350	359	0,170	0,015	218	3,330	-	10	351-0350-1003
14 / 356	365	0,165	0,015	222	3,445	-	10	351-0356-1003
- / 400	409	0,145	0,010	248	4,270	-	10	351-0400-1003
16 / 405-406	415	0,145	0,010	253	4,335	-	10	351-0406-1003
- / 450	459	0,130	0,010	281	4,800	-	10	351-0450-1003
18 / 457	466	0,130	0,010	286	4,875	-	10	351-0457-1003
- / 500	509	0,120	0,010	313	5,330	-	10	351-0500-1003
20 / 508	517	0,120	0,010	318	5,415	-	10	351-0508-1003
