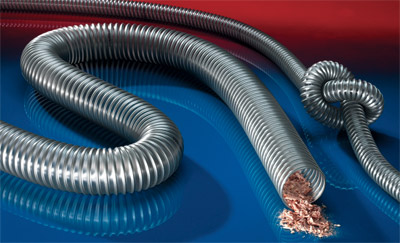

TIMBERDUC PUR 532 AS

Antystatyczny wąż poliuretanowy do przemysłu drzewnego, średnio ciężki, ciężkopalny

ZAKRES TEMPERATUR

-40°C do 90°C
krótkotrwale do 125°C

ZASTOSOWANIA

Urządzenia odciągowe, urządzenia odpylające, urządzenia filtrujące, odciągi mgły olejowej
strefy zagrożone wybuchem
Wyciąg pyłów drzewnych: pył drzewny, wióry drzewne, przemysł drzewny, produkcja mebli, tartaki
odciągi pyłu drzewnego: piły do płyt, piły, maszyny do obróbki drewna, maszyny do obróbki obrzeży, szlifierki parkietowe

KONSTRUKCJA, MATERIAŁ

opatentowany wąż foliowy PROTAPE®

drut ze stali sprężynowej umieszczony w ściance węża
ścianka: odporny na działanie agresywnych gatunków drewna oraz środków do konserwacji drewna, trwale antystatyczny poliuretan premium (Pre-PUR®)
grubość ścianki ok. 0,6 mm

WŁAŚCIWOŚCI

średniociężkie wykonanie
wysokoelastyczny i ściśliwy 3:1
odporny na ścieranie
odporny na mikroby
dobra odporność na oleje, benzynę oraz chemikalia
trudno zapalny wg DIN 4102-B1
ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω
zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (streaf 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy)
spełnia wymogi bezpieczeństwa branżowego towarzystwa ubezpieczeniowego przemysłu drzewnego Holz-BG
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
1,5 / 38	45	1,060	0,320	26	0,250	-	5 10 15	532-0038-0000
- / 40	47	1,015	0,315	27	0,260	5 10	15	532-0040-0000
1,75 / 44-45	52	0,900	0,295	30	0,290	-	5 10 15	532-0045-0000
2 / 50-51	58	0,815	0,275	33	0,360	5 10	15	532-0050-0000
- / 55	63	0,750	0,258	36	0,390	-	5 10 15	532-0055-0000
2,36 / 60	68	0,680	0,225	38	0,430	5 10 15	-	532-0060-0000
2,5 / 63-65	73	0,630	0,188	41	0,470	5 10	15	532-0065-0000
- / 70	78	0,585	0,156	43	0,500	5 10	15	532-0070-0000
3 / 75-76	83	0,545	0,145	46	0,530	5 10	15	532-0075-0000
- / 80	88	0,510	0,135	48	0,570	5 10 15	-	532-0080-0000
3,5 / 89-90	98	0,455	0,120	53	0,630	5 10	15	532-0090-0000
4 / 100-102	108	0,410	0,095	58	0,660	5 10 15	-	532-0100-0000
- / 110	118	0,375	0,085	63	0,730	5 10	15	532-0110-0000
4,5 / 114-115	123	0,355	0,085	66	0,760	-	5 10 15	532-0115-0000
4,72 / 120	128	0,340	0,078	68	0,790	5 10	15	532-0120-0000
5 / 125-127	133	0,330	0,063	71	0,820	5 10 15	-	532-0125-0000
- / 130	138	0,315	0,063	73	0,850	5 10	15	532-0130-0000
5,5 / 140	148	0,295	0,063	78	0,920	5 10 15	-	532-0140-0000
6 / 150-152	158	0,275	0,058	83	0,980	5 10 15	-	532-0150-0000
6,3 / 160	168	0,255	0,058	88	1,040	5 10 15	-	532-0160-0000
6,5 / 165	173	0,248	0,058	91	1,075	-	5 10 15	532-0165-0000
- / 170	178	0,240	0,048	93	1,110	-	5 10 15	532-0170-0000
- / 175	183	0,235	0,042	96	1,140	-	5 10 15	532-0175-0000
7 / 178-180	188	0,230	0,042	98	1,170	5 10 15	-	532-0180-0000
8 / 200-203	208	0,205	0,042	108	1,540	5 10 15	-	532-0200-0000
- / 225	233	0,180	0,032	121	1,750	5 10	15	532-0225-0000
9 / 228-229	236	0,180	0,032	122	1,770	-	5 10 15	532-0228-0000
- / 250	258	0,165	0,016	133	1,900	5 10	15	532-0250-0000
10 / 254	262	0,165	0,016	135	1,935	-	5 10 15	532-0254-0000
- / 275	283	0,150	0,016	146	2,110	-	5 10	532-0275-0000
11 / 280	288	0,145	0,016	148	2,150	5 10	-	532-0280-0000
- / 300	309	0,135	0,016	159	2,530	5 10	-	532-0300-0000
12 / 305	314	0,135	0,016	162	2,570	-	5 10	532-0305-0000
- / 315	324	0,130	0,010	167	2,650	5 10	-	532-0315-0000
- / 325	334	0,125	0,010	172	2,740	-	5 10	532-0325-0000
13 / 330	339	0,123	0,010	174	2,780	-	5 10	532-0330-0000
- / 350	359	0,115	0,010	184	2,950	5 10	-	532-0350-0000
14 / 356	365	0,113	0,010	187	3,000	-	5 10	532-0356-0000
- / 400	409	0,105	0,010	209	3,360	5 10	-	532-0400-0000
16 / 405-406	415	0,103	0,010	212	3,410	-	5 10	532-0406-0000
