GKS-PERFEKT ROBOT 20

Charakterystyka ogólna:

  • Max. nośność zestawu (L-Robot 10 + F-Robot 10) do 20 ton.
  • Napęd elektryczny z silnikiem prądu stałego (24V/1,0 kW) zasilający przekładnie kątowe umieszczone po obu stronach wózka typu L-Robot 10.
  • 8 rolek, z których 4 sztuki są bezpośrednio napędzane.
  • Mechanizm napędowy z silnikiem prądu stałego zasilany akumulatorami litowo-polimerowymi umieszczonymi z przodu podwozia typu L-Robot 10 (dwa pojedyncze akumulatory oraz ładowarka są na wyposażeniu standardowym).
  • Przenośny pilot zdalnego sterowania wyposażony w ładowarkę i dźwiękowy system cofania.
  • Wysokość załadowcza dla ROBOT 20 (podwozie typu L i opcjonalnie typu F) wynosi 180 mm.
  • Opcjonalnie dostępne są: dodatkowe akumulatory oraz oddzielny zasilacz pozwalający na stałe zasilanie silników bezpośrednio przez kabel)
  • Zasilanie pochodzi z 24-woltowej baterii litowo-polimerowej i jest przekazywana do dwóch bezszczotkowych silników prądu stałego, każdy o maksymalnej mocy 1000 W, za pośrednictwem programowalnego sterownika silnika.
  • Moment obrotowy jest przekazywany do rolek napędowych za pośrednictwem przekładni (koła zębate).
  • Zdalne sterowanie radiowe przesyła sygnały operatora do sterowania silnikiem za pośrednictwem magistrali CAN, a aktualny stan pracy jest wyświetlany na wyświetlaczu pilota.

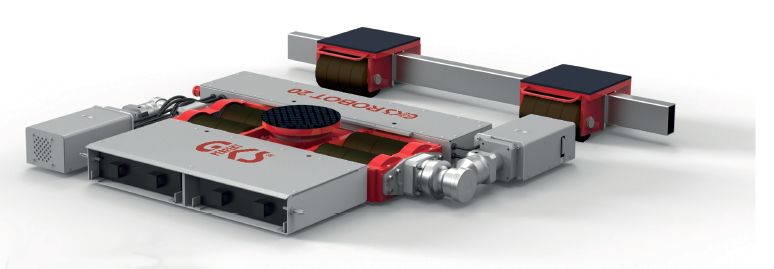

  • Cały system składa się z napędzanego, sterowanego L-ROBOTA i nienapędzanego, sztywnego F-ROBOTA. Dzięki temu uzyskujemy pewne 3-punktowe podparcie.
  • System działa przy dwóch prędkościach jazdy: 11 i 5,5 m/min.


Pilot zdalnego sterowania:

  • Dźwignia sterowania do przodu / do tyłu - popychając dźwignię pilota robota porusza się do przodu / do tyłu.
  • Stopniowa regulacja prędkości.
  • Skęcanie podwoziem przednim L-ROBOT w miejscu pod obciążeniem.
  • Zakłócenia powodowane przez inne częstotliwości są natychmiast wykrywane, w takim przypadku jednostka sterująca wyłącza się automatycznie.
  • Prędkość jazdy można regulować płynnie.
  • L-ROBOT może obracać się 360o w miejscu  pod obciążeniem.
  • W przypadku wykrycia zakłóceń z innmi częstotliwościami sterowanie wyłącza się.

Opcje:

  • Szybka ładowarka (4 h).
  • Stacja ładująca do montażu na ścianie.
  • Skrzynia transportowa z rampą.
  • Podnośniki hydrauliczne V15 o zwiększonym skoku do 270 mm.
  • Komplet zapasowych akumulatorów.

Zalety:

  • W zależności od masy obciążenia i liczby operacji start/stop czas działania na komplecie akumulatorów waha się między 5 h a 8 h.
  • Łatwa wymiana drugiego kompletu akumulatorów dzięki zastosowaniu systemu plug-in, nawet gdy ROBOT jest obciążony ładunkiem.
  • Zastosowanie akumulatorów typu Li-PO (łatwe w recyklingu) zwiększa poziom bezpieczeństwa.
  • Zakres dostawy obejmuje standardową ładowarkę na dwa akumulatory (czas ładowania 12 h).
  • Robot wykonuje swoją pracę przez lata bez konieczności zlecania kosztownych przeglądów, wystarczy tylko od czasu do czasu nasmarować ruchome części.
  • Z drugim zestawem baterii ROBOT może pracować praktycznie bez dłuższej przerwy.
  • Układ napędowy dzięki zastosowaniu bezpośredniego przeniesienia siły na zębate koła, zapewnia większą sprawność (brak łańcuchów, pasków napędowych).

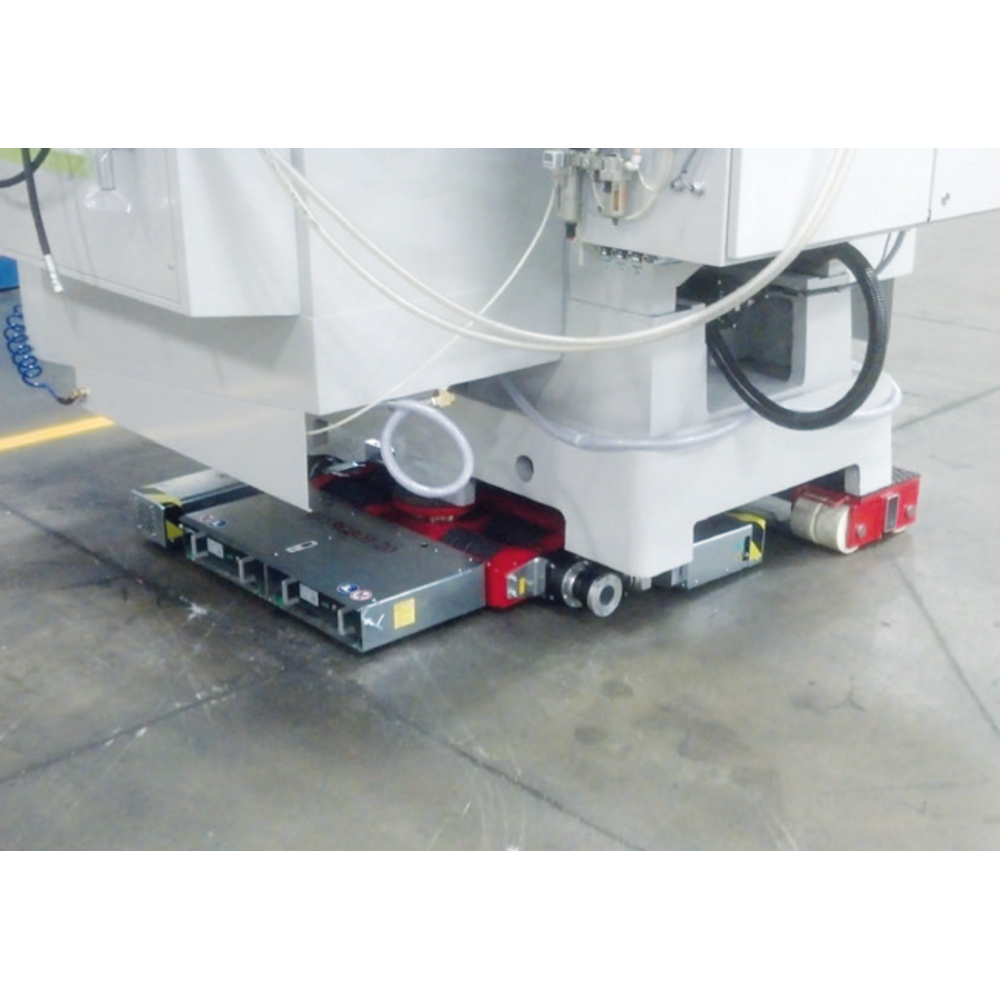

Bezpieczne i niezależne przemieszczanie ciężkich ładunków do 20 ton przy pomocy zdalnie sterowanego, zasilanego akumulatorami zestawu transportowego GKS-PERFEKT ROBOT 20

  • Dzięki zastosowaniu akumulatorów Li-Po możliwość przemieszczania ciężkich ładunków do 20 ton niezależnie od występujących w danym miejscu żródeł energii (energia elektryczna, sprężone powietrze, pompa hydrauliczna).
  • Gotowy do użycia.
  • Czysta droga przejazdu zwiększająca bezpieczeństwo transportu (na drodze transportu brak węży pneumatycznych lub hydraulicznych oraz kabli elektrycznych, które mogłyby blokować przejazd).
  • Równoczesne sterowanie kierunkiem jazdy i prędkością.

  • Dzięki zdalnemu sterowaniu bezpieczne manewrowanie obciążonym ROBOT-em 20 z bezpiecznej odległości.
  • Zestaw akumulatorów umieszczony z przodu w wózku sterowanym można wymienić w czasie operacji przemieszczania ładunku bez potrzeby rozładowywania towaru.
  • Niska wysokość załadowcza - 180 mm.

  • Max. nośność zestawu - 20 ton.

Napęd zestawu transportowego GKS-PERFEKT ROBOT 20

  • Nowoczesne jednostki napędowe, zdalnie sterowane, zasilane akumulatorami umieszczone są po obu stronach podwozia przedniego L-ROBOT.
  • Podwozie tylne F-ROBOT pozwala na zastosowanie trzech punktów podparcia.
  • Po obu stronach podwozia L-ROBOT zamontowane są silniki prądu stałego DC (24 V / 1.0 kW), które niezależnie napędzają specjalnie skonstruowane rolki (po 2 sztuki) poprzez przekładnie kątowe.
  • Silniki zasilane są z akumulatorów typu Li-Polymer, umieszczonych z przodu podwozi L-ROBOT.
  • Przenośny pilot zdalnego sterowania pozwala na stopniowe sterowanie prędkością lub stosowanie dwóch prędkości (wolno / szybko).

Zalety akumulatorów Lithium-Polymer - nowoczesna i przyjazna dla środowiska technologia XXI wieku

  • Relatywnie długi czas pracy akumulatorów do 5 lub 8 godzin uzależniony od ciężaru ładunku oraz ilości operacji start / stop.
  • 2 lekkie, kompaktowe akumulatory 24 V /  Ah, które szybko i łatwo można wymienić w każdym momencie.
  • Pełna pojemność  Ah akumulatora przez cały cykl naładowania.
  • Możliwość wymiany akumulatorów w trakcie operacji przemieszczania ładunku.
  • Możliwość używania szybkiej ładowarki (4 - 5 godzin) bez wpływu na żywotność akumulatorów.
  • Możliwość użycia zasilania zewnętrznego poprzez kabel elektryczny 380 V.
  • Brak "efektu pamięci".
  • Akumulatory łatwo ulegają recyklingowi (nie zawierają metali ciężkich).
L-ROBOT-10 F-ROBOT-10
Item number 14080 14081
Drive DC Motor (24V / 1000W) -
battery type Lithium-ion -
Reversing alarm ja -
Slope max. ** ± 3% -
Installation height in mm 180 180
Number of special load rollers 4 + 8 / 105 + 53mm 18 / 85 mm
External dimensions (L x W x H) in mm 1132 x 1312 x 180 -
Support surface in mm ø 250 275 x266
Distance rod adjustable in mm - 532 - 1600
Load capacity in tons 10 10
Total load capacity F + L in tonnes 20
Total weight in kg 255,0 115,0



** Na pochyłościach/spadkach wymagane jest odpowiednie urządzenie antypoślizgowe.

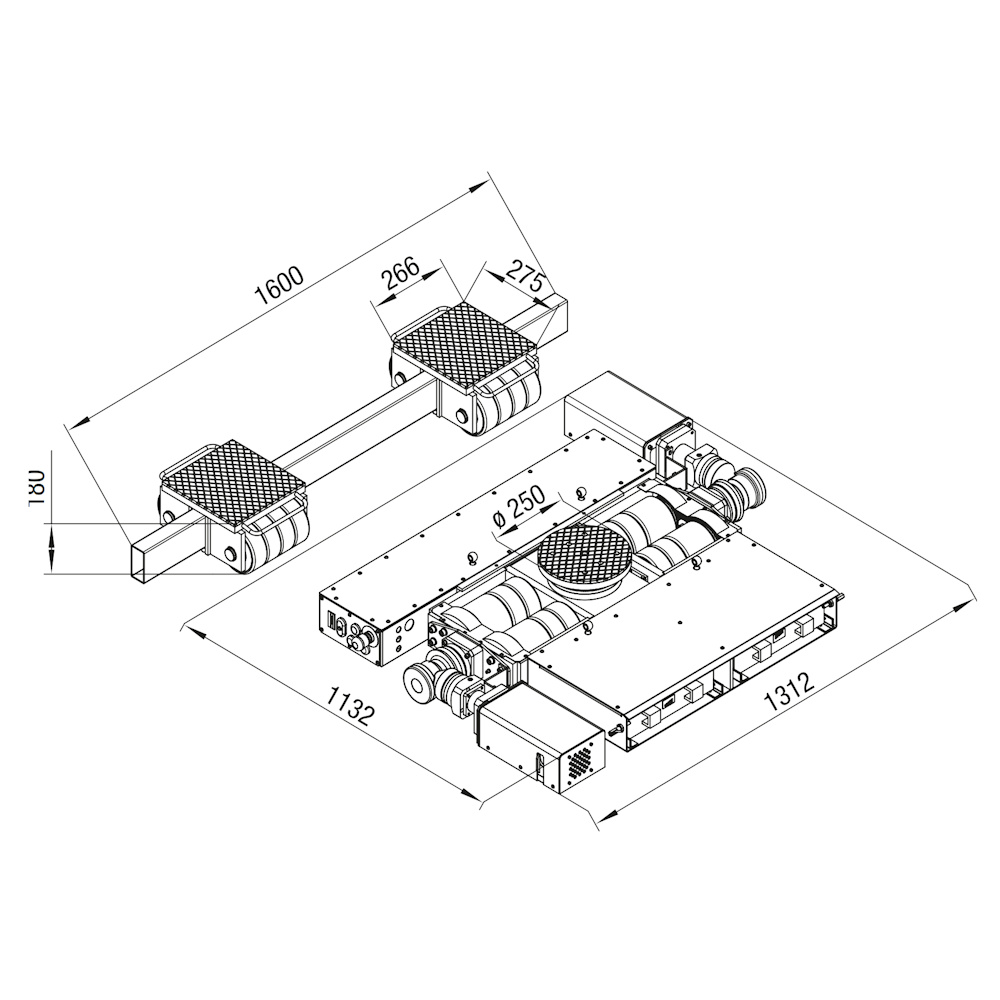

Konstrukcja

pdfPodwozie ROBOT 20 - karta katalogowa
