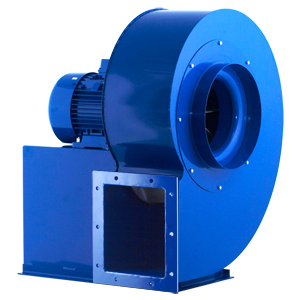

Wentylatory promieniowe GMT
Średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim. Wentylatory GMT mają wiele zastosowań w systemach odciągania zanieczyszczonego powietrza i transportu pneumatycznego.
- Wentylator promieniowy średniociśnieniowy
- Typ wirnika
M - wirnik z łopatkami prostymi - Obudowa blaszana
- Współczynnik wydatku
wydatek = 100 x 10 = 1000m3/h gdy statyczne opory przepływu wynoszą 1000Pa - Silnik elektryczny
S silnik jednofazowy (230V)
T silnik trójfazowy (400V)
Zastosowanie
Wentylatory MPB mają wiele zastosowań w systemach odciągania zanieczyszczonego powietrza i transportu pneumatycznego.
Typowe zastosowania:
- odciągi miejscowe, osuszacze, układy suszenia
- transport wiórów, trocin, granulatów
- odciągi spalin samochodowych
Konstrukcja
Średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim.
Wirnik ze stopów aluminium z prostymi łopatkami, wyważany dynamicznie wg ISO 1940. Obudowa spawana z blachy stalowej. Modele od wielkości 60 do 600 posiadają w standardzie obudowę prostokątną, natomiast modele od wielkości 700 do 1500 obudowę spiralną. Modele od wielkości 500 do 1500 wyposażone są w półkę podpierającą silnik. Maksymalna temperatura tłoczonego medium 80°C. Wentylator dostarczany jest standardowo w kolorze RAL 5010 - niebieski.
Wentylatory od wielkości 60 do 400 wykonane są standardowo w figurze RD90, od wielkości 500 do 1500 w figurze LG270. Modyfikacje w konstrukcji, wykonania, koloru, figury lub materiału wentylatora dostępne na życzenie.
Silnik elektryczny
Charakterystyka
 | Karta katalogowa GMT. |
Konstrukcja
| Nazwa | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Natęż. max [A] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
|---|---|---|---|---|---|---|---|
| GMT-60-037S | 230 | 2760 | 370 | 3 | 520 | 1400 | 13.5 |
| GMT-60-037T | 400 | 2800 | 370 | 1 | 520 | 1400 | 13.5 |
| GMT-80-037S | 230 | 2760 | 370 | 3 | 700 | 1220 | 15.5 |
| GMT-80-037T | 400 | 2800 | 370 | 1 | 700 | 1220 | 15.5 |
| GMT-80-055S | 230 | 2780 | 550 | 3.6 | 1200 | 1220 | 17 |
| GMT-80-055T | 400 | 2790 | 550 | 1.35 | 1200 | 1220 | 16.5 |
| GMT-100-055S | 230 | 2780 | 550 | 3.6 | 700 | 1800 | 14.5 |
| GMT-100-055T | 400 | 2790 | 550 | 1.35 | 700 | 1800 | 14 |
| GMT-100-075S | 230 | 2800 | 750 | 5 | 1220 | 1800 | 17.5 |
| GMT-100-075T | 400 | 2840 | 750 | 1.9 | 1220 | 1800 | 16.5 |
| GMT-130-075S | 230 | 2800 | 750 | 5 | 900 | 2000 | 18.5 |
| GMT-130-075T | 400 | 2840 | 750 | 1.9 | 900 | 2000 | 16.5 |
| GMT-130-110S | 230 | 2780 | 1100 | 7.2 | 1320 | 2000 | 20.5 |
| GMT-130-110T | 400 | 2840 | 1100 | 2.7 | 1320 | 2000 | 18 |
| GMT-200-110S | 230 | 2780 | 1100 | 7.2 | 1750 | 2000 | 24.5 |
| GMT-200-110T | 400 | 2840 | 1100 | 2.7 | 1750 | 2000 | 22 |
| GMT-250-150T | 400 | 2820 | 1500 | 3.3 | 1900 | 2400 | 28 |
| GMT-300-220T | 400 | 2890 | 2200 | 4.6 | 2600 | 2300 | 35.5 |
| GMT-400-300T | 400 | 2880 | 3000 | 6.5 | 3500 | 2500 | 42 |
| GMT-500-400T | 400 | 2870 | 4000 | 7.3 | 5000 | 2200 | 56 |
| GMT-600-550T | 400 | 2910 | 5500 | 10.2 | 6000 | 2400 | 74 |
| GMT-700-750T IE3 | 400 | 2885 | 7500 | 14 | 7800 | 2800 | 84 |
| GMT-750-1100T IE3 | 400 | 2900 | 11000 | 19.1 | 9000 | 3000 | 106 |
| GMT-800-1500T IE3 | 400 | 2940 | 15000 | 26 | 11500 | 2900 | 142 |
| GMT-900-1500T IE3 | 400 | 2940 | 15000 | 26 | 7000 | 5700 | 280 |
| GMT-1200-1500T IE3 | 400 | 2940 | 15000 | 26 | 12750 | 4700 | 200 |
| GMT-1500-2200T IE3 | 400 | 2950 | 22000 | 38.1 | 4800 | 7600 | 350 |
| GMT-1500-3000T IE3 | 400 | 2950 | 30000 | 53 | 8200 | 7600 | 440 |
| GMT-1500-3700T IE3 | 400 | 2945 | 37000 | 65 | 10200 | 7600 | 470 |
