Modułowy system MLS - 6 poduszek pneumatycznych

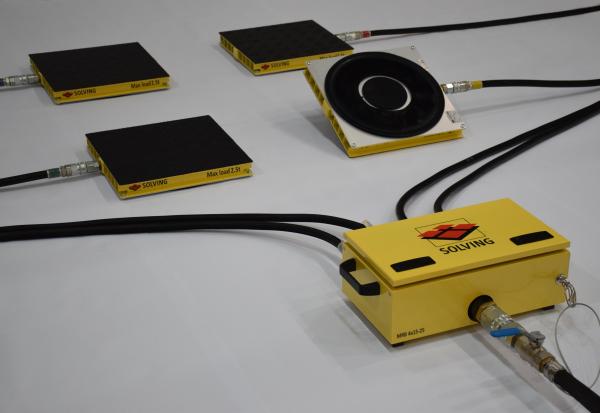

Modułowy system poduszek pneumatycznych (Air Bearing Modules/Air Skates/Air Skids) jest doskonałym rozwiązaniem do przemieszczania ciężkich ładunków od 10 do 360 ton po idealnie gładkich, charakteryzujących się małym nachyleniem podłogach.

W celu zapewnienia maksymalnej stabilności transportowanego ładunku należy zastosować sześć modułów nośnych . Poduszki powietrzne powinny znajdować się, tak daleko od siebie, jak to możliwe i dzielić równomiernie przenoszony ciężar.

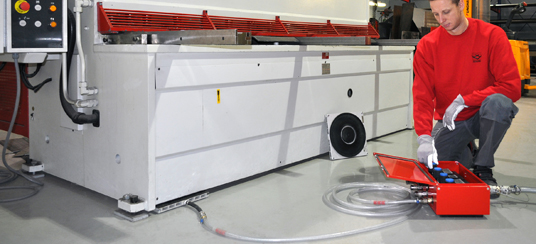

Moduły połączone są z jednostką sterującą zasilaną sprężonym powietrzem (6 bar). Regulatory ciśnienia w jednostce sterującej zapewniają odpowiednie ciśnienie powietrza w każdym z modułów, co powoduje podniesienie ładunku z podłogi. Następnie cienka warstwa powietrza jest wytwarzana pod każdym modułem eliminując tarcie i tym samym umożliwiając przeniesienie i ustawienie maszyny łatwo, szybko z dużą dokładnością.

Film przedstawiający zastosowanie modułowego systemu transportowego typu MLS złożonego z 4 poduszek pneumatycznych.

Dane techniczne systemu sześciopoduszkowego.

TYP ¹ ZESTAWU	Nośność ² ZEstawu kg	ILOŚĆ ⁷ POWIETRZA Nl/min	TYP PODUSZKI	CIŚNIENIE ³ POWIETRZA PODUSZKI kPa	WYMIAR PODUSZKI l/w/h mm	WYSOKOŚĆ PODNOSZENIA PODUSZKI mm	ŚREDNICA ⁶ PRZYŁĄCZA POWIETRZA in	TYP JEDNOSTKI STERUJĄCEJ
MLS612X-S-A	10500	1680	ML 12	300	304/304/31⁴	15	1	MRB 6-15-25
MLS612X-S-A	10500	1680	ML 12	300	304/304/51⁵	15	1	MRB 6-15-25
MLS615X-S-A	15000	3300	ML 15	300	380/380/31⁴	20	1	MRB 6-15-25
MLS615X-S-A	15000	3300	ML 15	300	380/380/51⁵	20	1	MRB 6-15-25
MLS618X-S-A	16800	3600	ML 18S	300	457/457/58	20	1 1/2	MRB 6-20-40
MLS621X-S-A	21000	4500	ML 21S	210	534/534/58	25	1 1/2	MRB 6-20-40
MLS627X-S-A	36000	5100	ML 27S	210	684/684/65	35	1 1/2	MRB 6-20-40
MLS636X-S-A	66000	6000	ML 36S	210	914/914/71	50	1 1/2	MRB 6-20-40
MLS618X-H-A	30000	6300	ML 18H	410	457/457/58	20	1 1/2	MRB 6-20-40
MLS621X-H-A	42000	7800	ML 21H	410	534/534/58	25	1 1/2	MRB 6-20-40
MLS627X-H-A	72000	9000	ML 27H	430	684/684/65	35	1 1/2	MRB 6-20-40
MLS636X-H-A	120000	10500	ML 36H	400	914/914/71	50	2	MRB 6-25-50
MLS642X-H-A	180000	11100	ML 42H	400	1070/1070/71	65	2	MRB 6-25-50
MLS648X-H-A	240000	12000	ML 48H	450	1220/1220/71	75	2	MRB 6-25-50
MLS660X-H-A	360000	16500	ML 60H	400	1500/1500/71	65	2	MRB 6-25-50

Poduszki powinny być rozmieszczone pod transportowanym ładunkiem w sposób zapewniający równomierne rozłożenie ciężaru.
Podane w tabeli dane dotyczą transportu ciężaru po gładkich, płaskich posadzkach.
Ciśnienie powietrza w poduszce pod maksymalnym obciążeniem.
Wersja modułu z ramą z odlewanego aluminium.
Wersja modułu z ramą z profili aluminiowych.
Rozmiar węża zasilającego i zaworu odcinającego.
Założenie dla temp. otoczenia 30^oC, wilgotności względnej 75%, ciśnienia otoczającego 1013 kPa.
Zalecane ciśnienie robocze na zasilaniu min. 600 kPa, ciśnienie w pojedynczym module wg tabeli.
Dane dotyczą transportu na gładkich powierzchniach bez ubytków.

Modułowy system MLS - 6 poduszek pneumatycznych

Karta katalogowa modułowych systemów transportowych MLS
