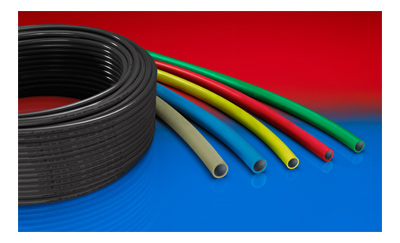

NORFLEX PUR 401 WELDING

Wąż poliuretanowy ciężkopalny, do zastosowania przy wyrzucaniu iskier i odprysków spawalniczych

ZAKRES TEMPERATUR

-40°C do +90°C

ZASTOSOWANIA

elastyczny wąż do cieczy i gazów oraz ściernych ciał stałych
Pompy wężowe
wąż pneumatyczny
wąż powietrza sprężonego, wąż wody chłodzącej, wąż do wody
Roboty przemysłowe, roboty: węże odporne na odpryski spawalnicze, węże do pakietów węży przeznaczonych do takich mediów jak woda i powietrze
węże grzewcze: wąż wewnętrzny do prowadzenia mediów

KONSTRUKCJA, MATERIAŁ

konstrukcja NORFLEX®

ścianka wewnętrznie i zewnętrznie gładka; ścianka: specjalny poliuretan premium (Pre-PUR®) z dodatkiem ognioochronnym

WŁAŚCIWOŚCI

bardzo dobry w przypadku wyrzucania iskier i odprysków spawalniczych
wysokoelastyczny
bardzo odporny na ścieranie
odporny na przejeżdżanie i deptanie
dobra odporność na oleje, benzynę oraz chemikalia
trudno zapalny wg UL94-V0/V2
dostosowany do przepisów dyrektywy RoHS

WARIANTY DOSTAW

inne wymiary i długości dostępne na zamówienie
kremowy (standard)
szary (standard)
czarny (standard)
niebieski (standard)
czerwony (standard)
żółty (standard)
zielony (standard)
kolory specjalne: częściowo barwiony, całościowo barwiony
nadruk według specyfikacji klienta

Ø WEWNĘTRZNA in / mm	GRUBOŚĆ ŚCIANKI mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	CIŚNIENIE ROZRYWAJĄCE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
kolor czerwony
- / 2	1,0	4,0	25,000	40	6	0,012	100	401-9020-6053
- / 4	1,0	6,0	18,000	35	10	0,020	100	401-9040-6053
- / 4	2,0	8,0	23,000	47	13	0,048	50 100	401-9040-6043
- / 5,5	1,3	8,0	14,000	28	14	0,034	100	401-9055-6063
1/4 / 6	1,5	9,0	14,000	28	15	0,045	100	401-9060-6073
1/4 / 6	2,0	10,0	18,000	36	17	0,063	50 100	401-9060-6043
- / 7	1,5	10,0	12,000	25	22	0,051	100	401-9070-6073
5/16 / 8	2,0	12,0	13,000	30	24	0,078	50 100	401-9080-6043
3/8 / 10	1,0	12,0	8,000	20	35	0,044	100	401-9100-6053
3/8 / 10	2,0	14,0	12,000	32	45	0,096	50 100	401-9100-6043
3/8 / 10	2,5	15,0	18,000	35	50	0,125	100	401-9100-6083
- / 11	2,0	15,0	13,000	30	45	0,107	100	401-9110-6043
- / 11	2,5	16,0	14,000	34	50	0,135	50	401-9110-6083
- / 17	2,5	22,0	8,000	20	72	0,195	50	401-9170-6083
7/8 / 22	3,0	28,0	7,000	18	139	0,300	50	401-9220-6093
kolor kremowy
- / 2	1,0	4,0	25,000	40	6	0,012	100	401-9020-6056
- / 4	1,0	6,0	18,000	35	10	0,020	100	401-9040-6056
- / 4	2,0	8,0	23,000	47	13	0,048	50 100	401-9040-6046
- / 5,5	1,3	8,0	14,000	28	14	0,034	100	401-9055-6066
1/4 / 6	1,5	9,0	14,000	28	15	0,045	100	401-9060-6076
1/4 / 6	2,0	10,0	18,000	36	17	0,063	50 100	401-9060-6046
- / 7	1,5	10,0	12,000	25	22	0,051	100	401-9070-6076
5/16 / 8	2,0	12,0	13,000	30	24	0,078	50 100	401-9080-6046
3/8 / 10	1,0	12,0	8,000	20	35	0,044	100	401-9100-6056
3/8 / 10	2,0	14,0	12,000	32	45	0,096	50 100	401-9100-6046
3/8 / 10	2,5	15,0	18,000	35	50	0,125	100	401-9100-6086
- / 11	2,0	15,0	13,000	30	45	0,107	100	401-9110-6046
- / 11	2,5	16,0	14,000	34	50	0,135	50	401-9110-6086
- / 17	2,5	22,0	8,000	20	72	0,195	50	401-9170-6086
7/8 / 22	3,0	28,0	7,000	18	139	0,300	50	401-9220-6096
kolor niebieski
- / 2	1,0	4,0	25,000	40	6	0,012	100	401-9020-6051
- / 4	1,0	6,0	18,000	35	10	0,020	100	401-9040-6051
- / 4	2,0	8,0	23,000	47	13	0,048	50 100	401-9040-6041
- / 5,5	1,25	8,0	14,000	28	14	0,034	100	401-9055-6061
1/4 / 6	1,5	9,0	14,000	28	15	0,045	100	401-9060-6071
1/4 / 6	2,0	10,0	18,000	36	17	0,063	50 100	401-9060-6041
- / 7	1,5	10,0	12,000	25	22	0,051	100	401-9070-6071
5/16 / 8	2,0	12,0	13,000	30	24	0,078	50 100	401-9080-6041
3/8 / 10	1,0	12,0	8,000	20	35	0,044	50 100	401-9100-6051
3/8 / 10	2,0	14,0	12,000	32	45	0,096	50 100	401-9100-6041
3/8 / 10	2,5	15,0	18,000	35	50	0,125	50 100	401-9100-6081
- / 11	2,0	15,0	13,000	30	45	0,107	100	401-9110-6041
- / 11	2,5	16,0	14,000	34	50	0,135	50	401-9110-6081
- / 17	2,5	22,0	8,000	20	72	0,195	50	401-9170-6081
7/8 / 22	3,0	28,0	7,000	18	139	0,300	50	401-9220-6091
kolor zielony
- / 2	1,0	4,0	25,000	40	6	0,012	100	401-9020-6055
- / 4	1,0	6,0	18,000	35	10	0,020	100	401-9040-6055
- / 4	2,0	8,0	23,000	47	13	0,048	50 100	401-9040-6045
- / 5,5	1,3	8,0	14,000	28	14	0,034	100	401-9055-6065
1/4 / 6	1,5	9,0	14,000	28	15	0,045	100	401-9060-6075
1/4 / 6	2,0	10,0	18,000	36	17	0,063	50 100	401-9060-6045
- / 7	1,5	10,0	12,000	25	22	0,051	100	401-9070-6075
5/16 / 8	2,0	12,0	13,000	30	24	0,078	50 100	401-9080-6045
3/8 / 10	1,0	12,0	8,000	20	35	0,044	100	401-9100-6055
3/8 / 10	2,0	14,0	12,000	32	45	0,096	50 100	401-9100-6045
3/8 / 10	2,5	15,0	18,000	35	50	0,125	100	401-9100-6085
- / 11	2,0	15,0	13,000	30	45	0,107	100	401-9110-6045
- / 11	2,5	16,0	14,000	34	50	0,135	50	401-9110-6085
- / 17	2,5	22,0	8,000	20	72	0,195	50	401-9170-6085
7/8 / 22	3,0	28,0	7,000	18	139	0,300	50	401-9220-6095
kolor żółty
- / 2	1,0	4,0	25,000	40	6	0,012	100	401-9020-6054
- / 4	1,0	6,0	18,000	35	10	0,020	100	401-9040-6054
- / 4	2,0	8,0	23,000	47	13	0,048	50 100	401-9040-6044
- / 5,5	1,3	8,0	14,000	28	14	0,034	100	401-9055-6064
1/4 / 6	1,5	9,0	14,000	28	15	0,045	100	401-9060-6074
1/4 / 6	2,0	10,0	18,000	36	17	0,063	50 100	401-9060-6044
- / 7	1,5	10,0	12,000	25	22	0,051	100	401-9070-6074
5/16 / 8	2,0	12,0	13,000	30	24	0,078	50 100	401-9080-6044
3/8 / 10	1,0	12,0	8,000	20	35	0,044	50 100	401-9100-6054
3/8 / 10	2,0	14,0	12,000	32	45	0,096	100	401-9100-6044
3/8 / 10	2,5	15,0	18,000	35	50	0,125	100	401-9100-6084
- / 11	2,0	15,0	13,000	30	45	0,107	100	401-9110-6044
- / 11	2,5	16,0	14,000	34	50	0,135	50	401-9110-6084
- / 17	2,5	22,0	8,000	20	72	0,195	50	401-9170-6084
7/8 / 22	3,0	28,0	7,000	18	139	0,300	50	401-9220-6094

tolerancje Ø zewn.: < = 6 mm +0,1 / -0,1 mm; 6,1 .. 16 mm +0,15 / -0,15mm; > 16 mm +0,2 / -0,2 mm
tolerancje grubości ścianek: 1-1,5 mm: 0 / -0,15 mm; 2 mm: 0 / -0,2 mm; 2,5 mm: +0,15 / -0,05 mm; 3 mm: +0,2 / -0,1 mm
