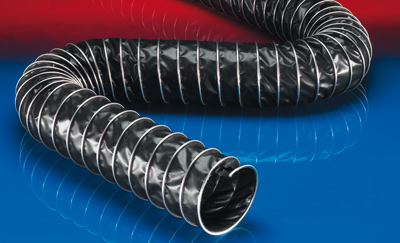

CP PTFE/HYP-INOX 472 EC

Wąż wyciągowo-nadmuchowy, przewodzący prąd elektryczny; TEFLON® < 10⁶ Ω, superlekki + ściśliwy, o wysokiej odporności chemicznej.

ZAKRES TEMPERATUR

-40°C do 170°C

ZASTOSOWANIA

Przemysł chemiczny: odciągi oparów chemicznych, węże wahadła gazowego przy ramionach za i wyładunkowych, wyciągi oparów farbiarskich, wyciąg mgły z rozpylonych farb
Odciągi lub przesył w strefach zagrożenia wybuchem, węże odprowadzające ładunki elektrostatyczne, węże antystatyczne, węże elektrycznie przewodzące

KONSTRUKCJA, MATERIAŁ

konstrukcja CP

profil zaciskowo-oporowy; całość stal szlachetna (INOX)
ścianki: wewnątrz półprzewodząca folia PTFE, na zewnątrz tkanina poliestrowa pokryta CSM

WŁAŚCIWOŚCI

rezystancja powierzchniowa folia PTFE < 10⁶ Ω
dwuwarstwowy
bardzo dobra żaroodporność
wysokoelastyczny i ściśliwy 4:1
ochrona przed szorowaniem poprzez zewnętrzny profil zaciskowy
odporne na rozciąganie zaciśnięcie ścianek w profilu zaciskowym
antyadhezyjny
dobra odporność na ługi i kwasy
bardzo dobra odporność chemiczna
dobra odporność na promienie UV i ozon
najmniejsze promienie zgięcia
odporny na zaginanie
nieduża waga
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
2 / 50-51	62	0,420	0,300	18,0	0,840	6	-	472-0050-1003
- / 55	67	0,400	0,280	19,5	0,910	-	6	472-0055-1003
2,36 / 60	72	0,375	0,250	20,0	0,990	6	-	472-0060-1003
2,5 / 63-65	77	0,360	0,230	21,5	1,060	6	-	472-0065-1003
- / 70	82	0,340	0,210	22,0	1,130	-	6	472-0070-1003
3 / 75-76	87	0,330	0,180	23,5	1,210	6	-	472-0075-1003
- / 80	92	0,315	0,160	24,0	1,290	6	-	472-0080-1003
3,5 / 89-90	102	0,290	0,110	26,0	1,430	6	-	472-0090-1003
4 / 100-102	112	0,190	0,100	28,0	1,160	6	-	472-0100-1003
- / 110	122	0,180	0,085	30,0	1,260	3 6	-	472-0110-1003
4,5 / 114-115	127	0,175	0,080	31,5	1,310	3 6	-	472-0115-1003
4,72 / 120	132	0,170	0,075	32,0	1,370	3 6	-	472-0120-1003
5 / 125-127	137	0,165	0,070	33,5	1,430	3 6	-	472-0125-1003
- / 130	142	0,160	0,060	34,0	1,480	-	3 6	472-0130-1003
5,5 / 140	152	0,155	0,050	36,0	1,590	3 6	-	472-0140-1003
6 / 150-152	162	0,105	0,040	38,0	1,190	3 6	-	472-0150-1003
6,3 / 160	172	0,100	0,035	40,0	1,270	3 6	-	472-0160-1003
6,5 / 165	177	0,100	0,035	41,0	1,310	-	3 6	472-0165-1003
- / 170	182	0,095	0,035	42,0	1,350	3 6	-	472-0170-1003
- / 175	187	0,095	0,030	43,5	1,380	-	3 6	472-0175-1003
7 / 178-180	192	0,090	0,030	44,0	1,420	3 6	-	472-0180-1003
8 / 200-203	212	0,085	0,025	48,0	1,580	3 6	-	472-0200-1003
- / 215	227	0,080	0,020	51,5	1,690	-	3 6	472-0215-1003
- / 225	237	0,080	0,020	53,5	1,770	3 6	-	472-0225-1003
9 / 228-229	240	0,080	0,020	54,0	1,795	-	3 6	472-0228-1003
- / 250	262	0,060	0,020	58,0	1,960	3 6	-	472-0250-1003
10 / 254	266	0,060	0,020	59,0	1,990	-	3 6	472-0254-1003
- / 275	287	0,055	0,015	63,5	2,150	-	3 6	472-0275-1003
11 / 280	292	0,055	0,015	64,5	2,190	-	3 6	472-0280-1003
- / 300	312	0,050	0,010	68,0	2,340	3 6	-	472-0300-1003
12 / 305	317	0,050	0,010	69,0	2,380	-	3 6	472-0305-1003
- / 315	327	0,050	0,010	70,5	2,460	-	3 6	472-0315-1003
- / 325	337	0,040	0,010	73,5	2,530	-	3 6	472-0325-1003
13 / 330	342	0,040	0,010	74,5	2,570	-	3 6	472-0330-1003
- / 350	362	0,040	0,010	78,0	2,720	3 6	-	472-0350-1003
14 / 356	368	0,040	0,010	79,0	2,765	-	3 6	472-0356-1003
- / 375	387	0,035	0,010	82,5	2,910	-	3 6	472-0375-1003
- / 400	412	0,035	0,010	88,0	3,100	3 6	-	472-0400-1003
16 / 405-406	418	0,035	0,010	89,0	3,190	-	3 6	472-0406-1003
- / 450	462	0,030	0,005	98,0	3,870	3 6	-	472-0450-1003
18 / 457	469	0,030	0,005	99,5	3,870	-	3 6	472-0457-1003
- / 500	512	0,020	0,005	108,0	3,870	3 6	-	472-0500-1003
20 / 508	520	0,020	0,005	109,5	3,930	-	3 6	472-0508-1003
- / 600	612	0,020	0,005	128,0	4,630	3	-	472-0600-1003
24 / 610	622	0,020	0,005	130,0	4,705	-	3	472-0610-1003
- / 700	712	0,015	0,002	148,0	5,390	3	-	472-0700-1003
28 / 712	724	0,015	0,001	150,5	5,475	-	3	472-0712-1003
- / 750	762	0,015	0,001	158,0	5,750	-	3	472-0750-1003
- / 800	812	0,015	0,001	168,0	6,160	3	-	472-0800-1003
32 / 813-815	827	0,015	0,001	171,0	6,275	-	3	472-0815-1003
- / 900	912	0,015	0,001	188,0	6,920	3	-	472-0900-1003
36 / 915	927	0,015	0,001	191,0	7,035	-	3	472-0915-1003
- / 1000	1012	0,010	0,001	208,0	7,680	3	-	472-1000-1003
40 / 1016	1028	0,010	0,001	211,0	7,800	-	3	472-1016-1003
